最近小编一直在学习SolidWorks有限元分析方面的内容,说起有限元大家肯定会想到ANSYS和Abaqus等常用的有限元分析软件,其实SolidWorks自带的有限元分析软件Simulation的分析能力也十分强大,足够满足我们一些简单的日常工作需求,当然如果您是研究火箭的话就另当别论了。

下面跟我一起开启SolidWorks Simulation有限元分析之路吧!

文章末尾下载练习模型

方法:

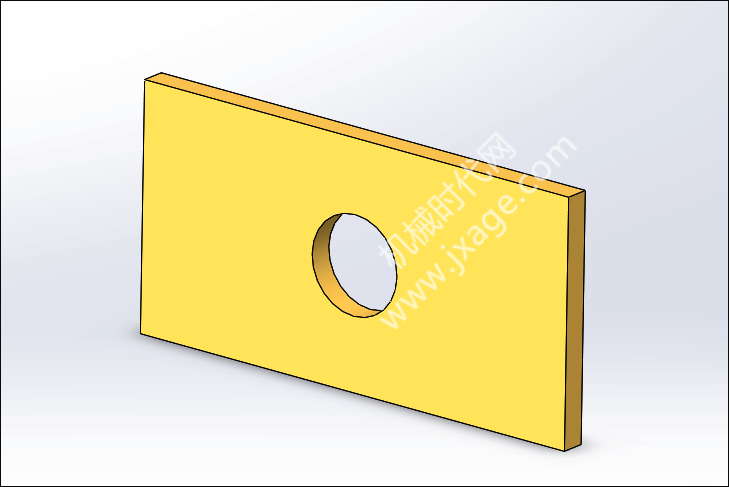

1.打开零件。

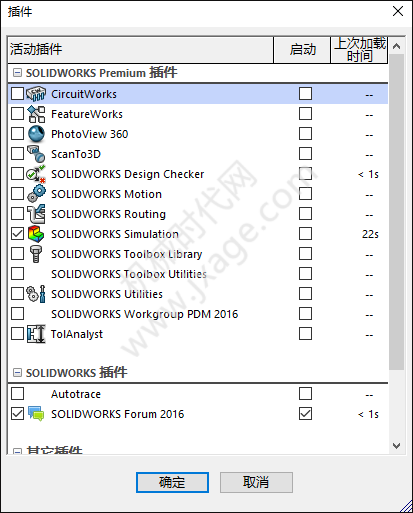

2.点击【插件】,勾选SolidWorks Simulation,从而启动Simulation插件。

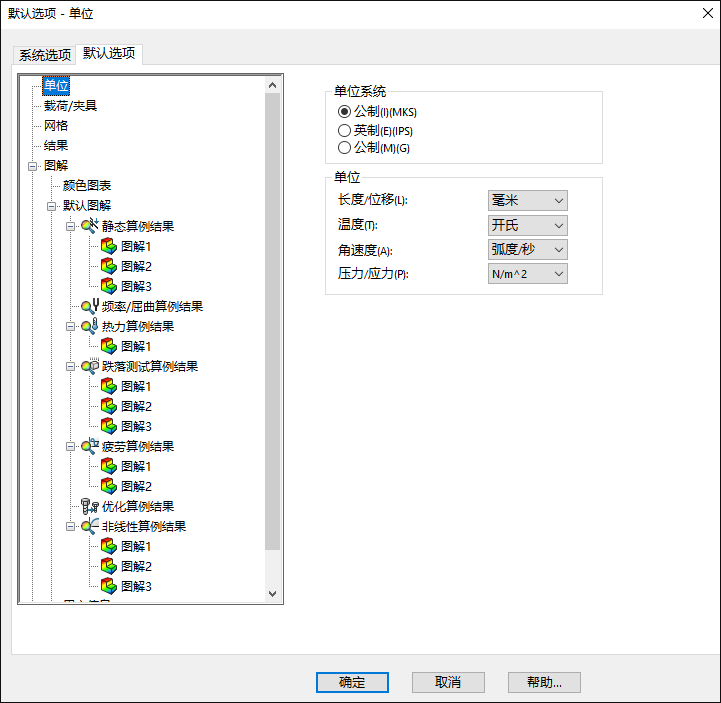

3.点击Simulation菜单下的选项,在弹出的窗口中设置默认的单位,按照如下图所示进行设置。

4.新建算例,即输入所需要的分析类型和相应的网格类型。我们要进行的每一个分析都是一个单独的算例。

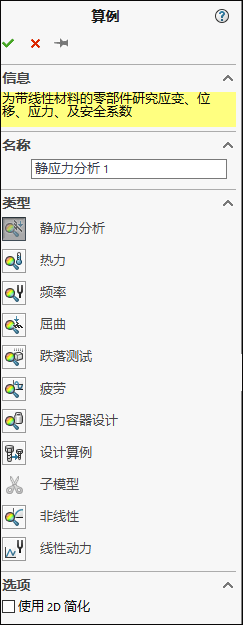

点击【新算例】,类型选择“静应力分析,点击勾号完成。

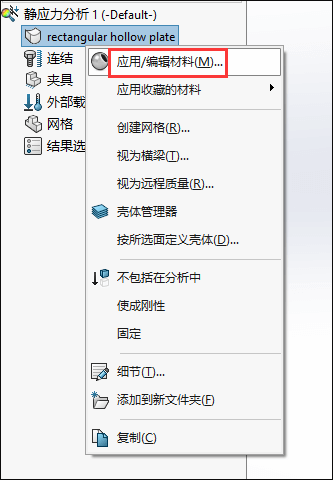

5.接着我们需要为模型指定模型的材料属性。点击选中模型,鼠标右键选择“应用/编辑材料”。

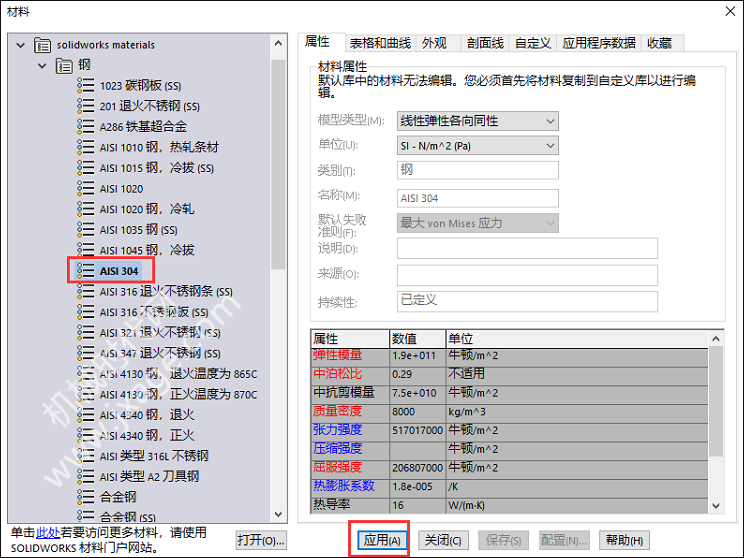

这里小编选择钢文件夹下的ANSI 304,然后点击应用,这个是比较常用的材料。

点击应用之后,我们会看到模型的前面会出现一个绿色的箭头,后面有材料的名称。

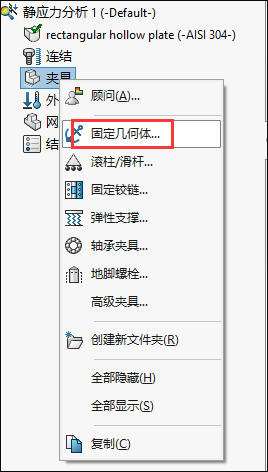

6.为了完成静态分析,我们必须给模型添加约束,使之无法移动。点击夹具鼠标右键选择“固定几何体”。

选择如下图所示的模型端面添加固定几何体约束。

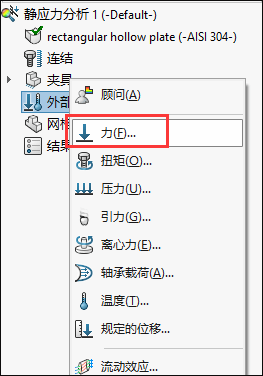

7.添加外部载荷。模型约束好之后,我们需要向模型施加外部载荷。选择外部载荷,鼠标右键选择“力”。

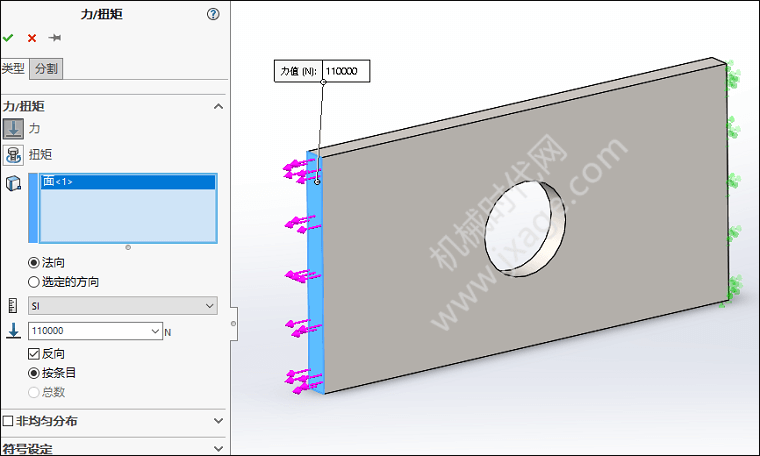

在模型的另一个端面上添加拉力,力的大小为110000N,方向向外。

以上我们就完成了分析的数学模型,进行有限元分析需要对数学模型进行离散化,从而创建出有限元模型。所谓离散化就是通过对模型划分网格来实现。

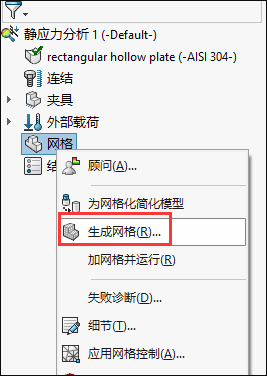

8.划分网格。划分网格是进行有限元分析的基础。点击网格,鼠标右键选择“生成网格”。

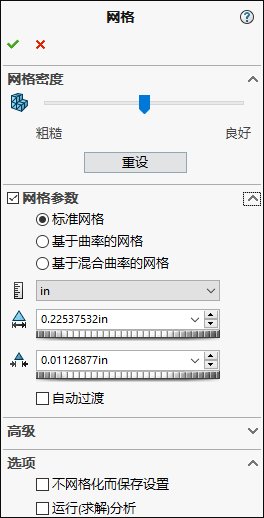

默认的网格密度指示滑块处于中间位置,如下图所示。关于划分网格的设置我们后面会进行介绍。

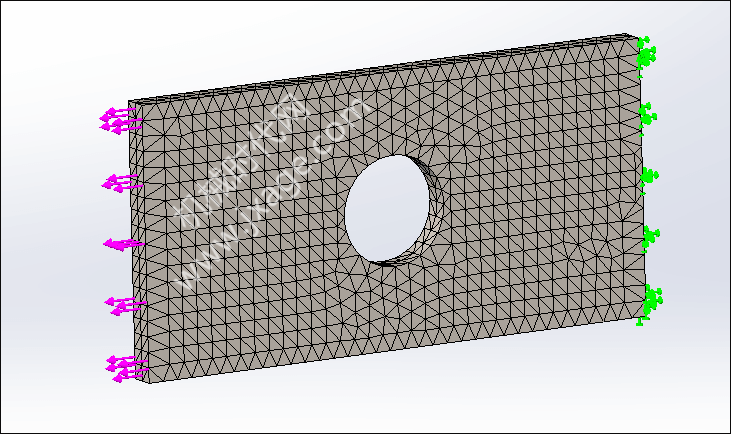

网格划分完成。

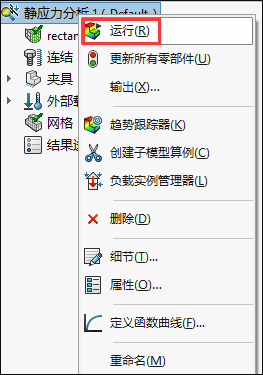

9.运行分析。选择静应力分析1,鼠标右键选择“运行”。

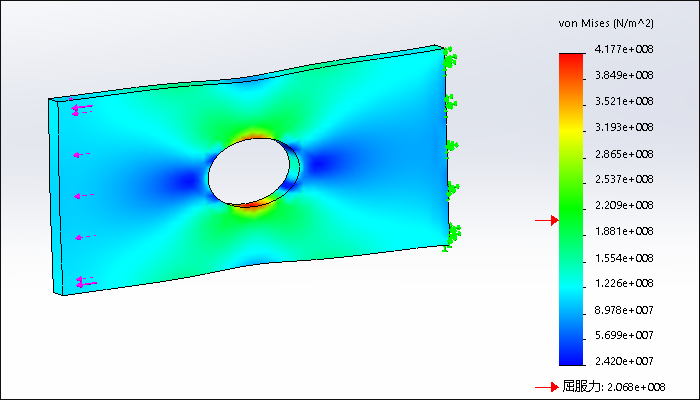

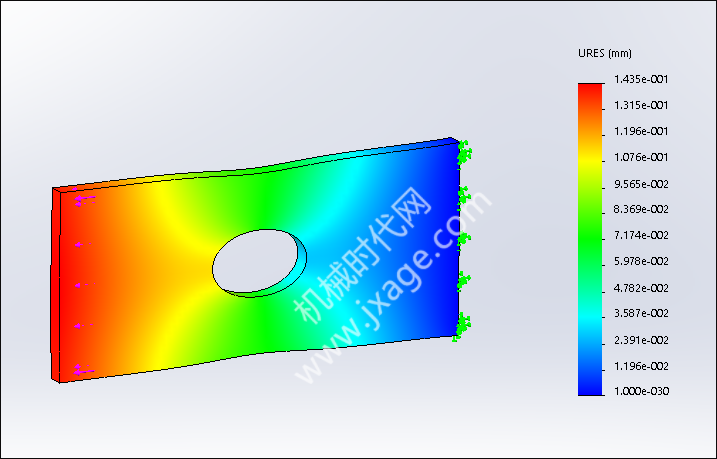

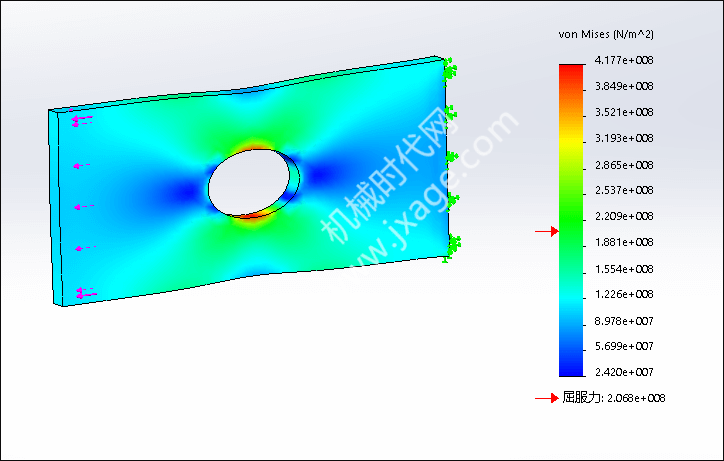

这样我们就可以得到分析的结果。

模型下载:

此处为隐藏的内容
注册登录后,方可查看
