SOLIDWORKS如何缩放装配体?

缩放比例特征(通过点击“插入”-“特征”-“缩放比例”)可用于更改单个零件中所有特征的比例,那我们如何缩放 SOLIDWORKS 装配体

以下图为例。

方法:

1.要缩放整个 SOLIDWORKS 装配体,我们可以单独缩放每个零件,但是对于具有大量零部件的装配体来说,操作起来非常繁琐。其实我们还有更好的方法,就是将装配体另存为多实体零件然后再进行缩放。

将装配体另存为零件时,我们可以根据需要增减零部件以简化保存的零件。从另存为对话框选项中,选择“所有零部件”,单击保存,如下图所示。

2.打开上一步保存的多实体零件,如下图所示。

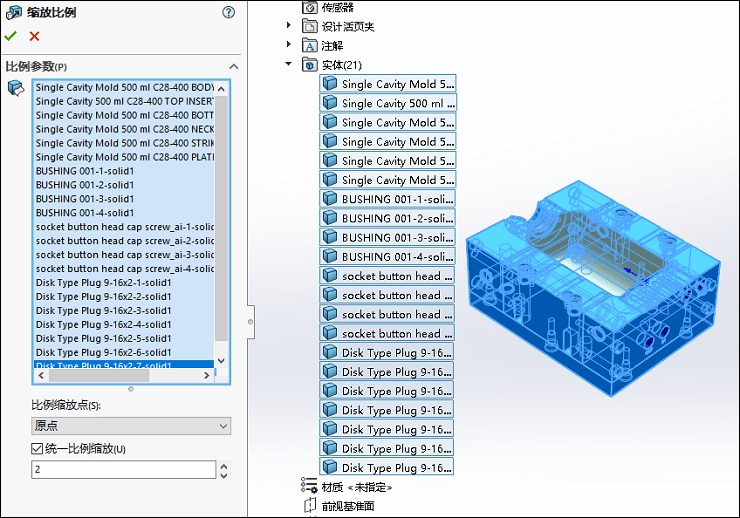

3.点击“插入”-“特征”-“缩放比例”,选择要缩放的所有实体(展开实体文件夹以选择实体)。根据需要选择比例因子和其他选项,如下图所示。

4.缩放完成。
