SolidWorks建模练习(2):麻花钻

最终结果如下图所示:

方法:

1.新建一个零件文件。

2.首先创建扫描的轮廓草图和路径。

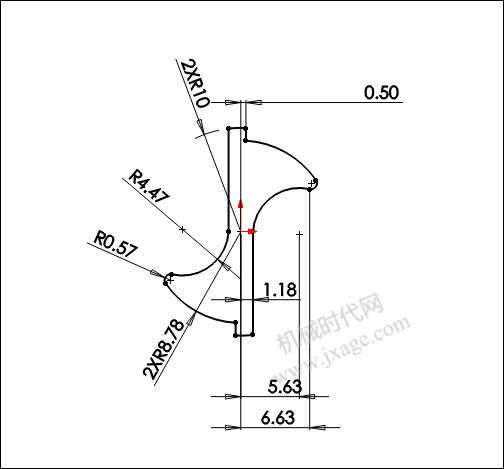

1)创建扫描轮廓,在上视基准面创建如下草绘。

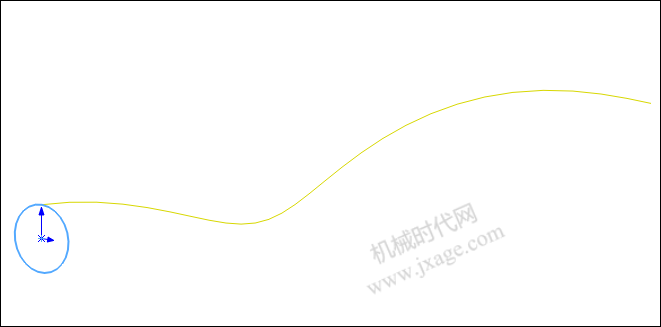

2)创建螺旋线路径。在前视基准面上,以原点为中心,绘制出绘制出圆形的螺旋的轮廓。

点击【曲线】-【螺旋线/涡状线】

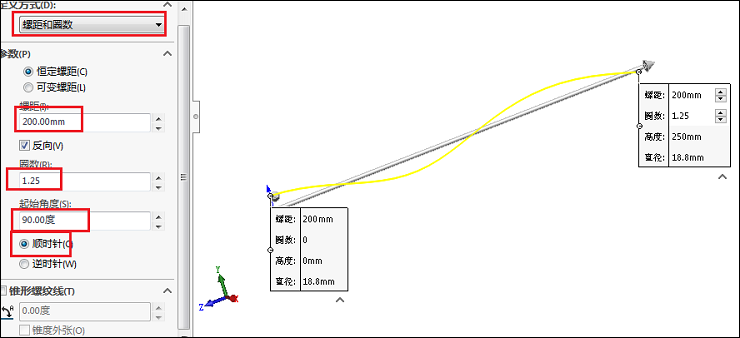

进行如下设置。

点击勾号完成,如下图。

3.点击【扫描】,按照下面选择轮廓和路径。

点击勾号,完成。

  • Proe知识
