SOLIDWORKS工程图如何使用标题栏块?

  • A+
所属分类:SW工程图

CAD玩的溜的人有注意到,标题栏中双击一个格子,就可以修改格子里面的内容,而整个图框带标题栏是一个大大的块。SOLIDWORKS工程图中隐藏的标题栏块提供类似的功能。

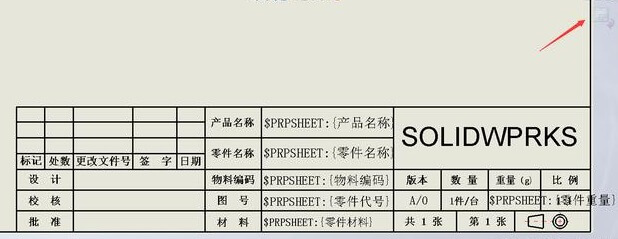

1.首先我们打开工程图模板,进入编辑图纸格式。

2.鼠标右键在菜单里选择定义标题块

很智能地把整个标题栏都选进去了。

选择进入标题块的注释。

完成后保存退出工程图模板。

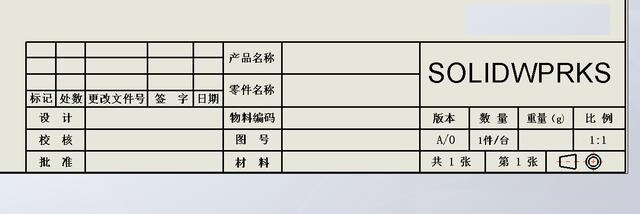

工程图中标题栏双击,出现可编辑符号。

然后就可以更改这些自定义属性。

修改后零件的属性卡的自定义属性也会自己更改。
