SolidWorks 如何输出高质量的图片?

  • A+
所属分类:SW建模

有些需要SolidWorks 输出高质量图片的场合,发现用截图工具屏幕裁剪或者另存为输出的图片质量很差。那么如何使用SolidWorks输出高质量的图片?

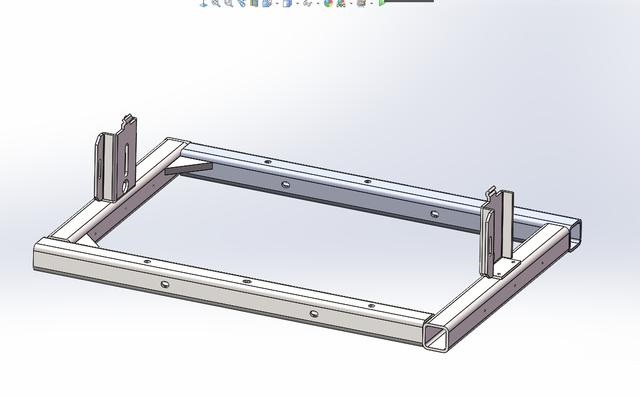

1.以下面的模型为例,将文件另存为.jpg格式。

稍稍放大就出现锯齿了。

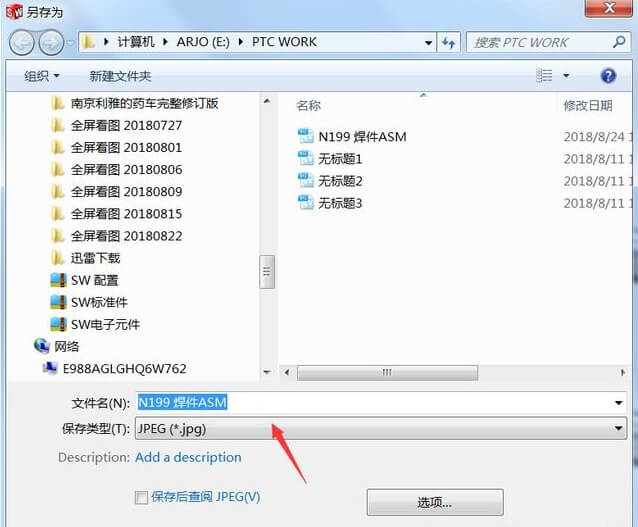

2.这时候我们可以使用打印捕获,得到更高品质的图片。点击【文件】-【另存为】,点击窗口中的选项按钮。

勾选打印捕获。

设置打印捕获选项为300DPI(可以更高),A3(可以更大 ),输出的图片有1.2M,品质好得多了。
