Proe创建平面涡卷弹簧

我们可以通过方程创建基准曲线作为轨迹线,然后使用扫描伸出项创建一个平面涡卷弹簧或者蝶形弹簧。

步骤如下:

1).新建一个零件文件,点击【插入】-【模型基准】-【曲线】。

2).出现曲线选项菜单管理器,选择【从方程】并点击确定。

3).出现【从方程】对话框,我们需要选择一个坐标系,点击模型树中的坐标系,此时出现如下对话框。

我们需要定义坐标系的类型,这里选择圆柱。

4)接下来出现记事本窗口,我们在这个窗口输入定义螺旋曲线的方程,输入内容如下:

R = 50 + t * (120)

Theta = t * 360 * 5

Z = 0

输入完成后点击保存并关闭记事本窗口。

5)点击确定,这时我们就可以看见我们创建的螺旋曲线了。

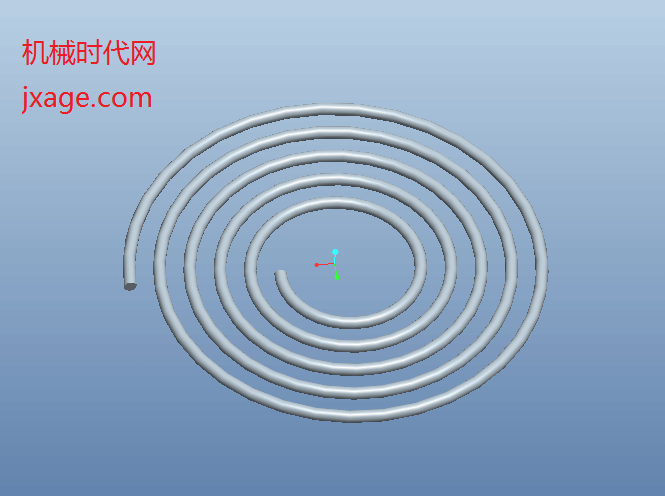

这个图片能够帮助你更好的了解上面方程的意思。

6)使用扫描特征完成蝶形弹簧的创建。

7)完成。
