NX建模(6):NX如何修改草绘平面和尺寸大小?

  • 4,680 次阅读
  • 阅读模式

有时在我们绘制草图之后,发现选择的草绘平面错误需要进行修改,我们该如何解决?重新绘制太麻烦了,有没有更好的方法?

当然有。我们可以通过“重新附着”命令进行修改。

1.重新附着

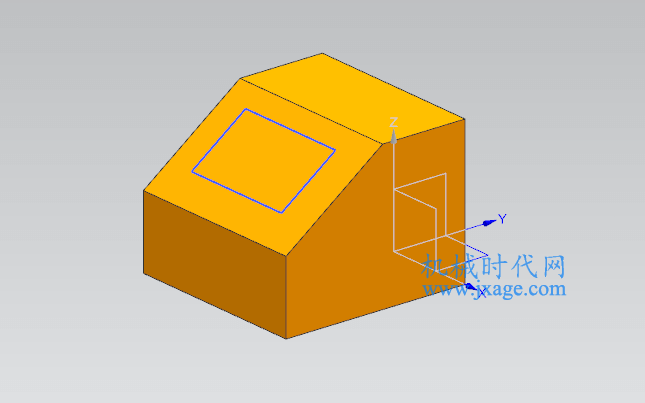

以下面的例子进行介绍。草绘所在的平面如下图所示的斜面上,现在我们想把草图添加到斜面下方的竖直面上。

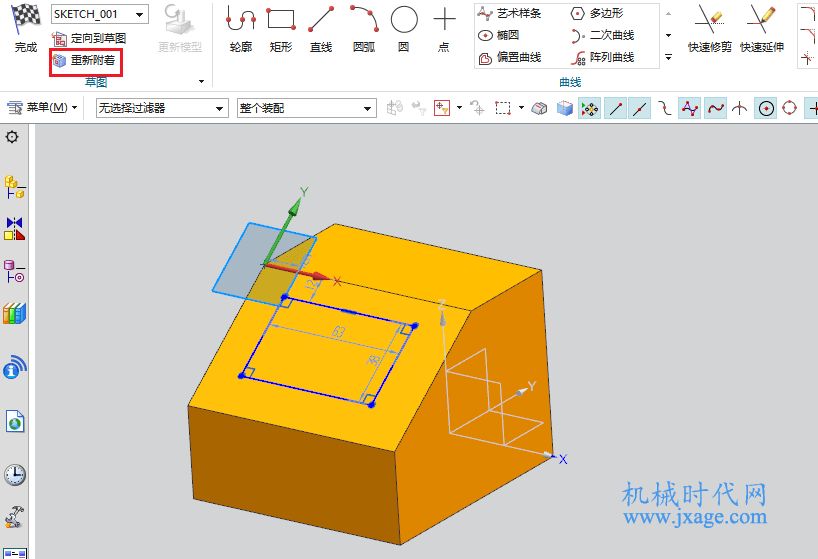

我们可以点击“重新附着”命令,弹出下面的对话框。

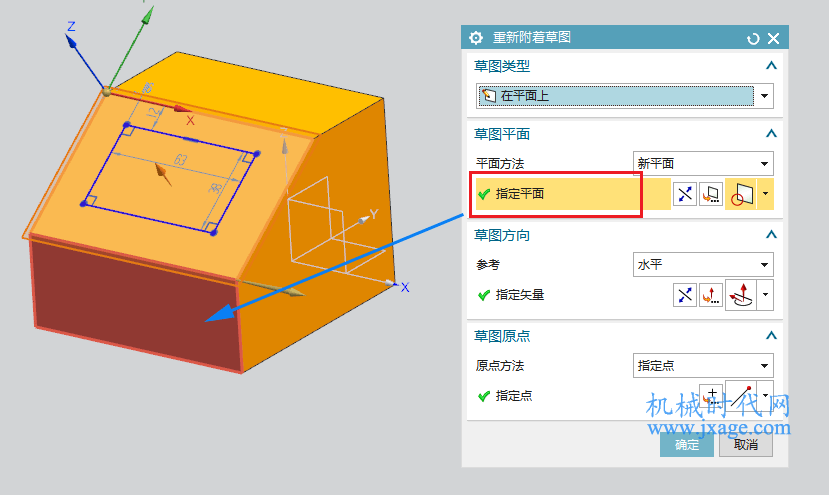

选择下面的平面作为草图平面。



点击确定完成。

2.定向视图到草图

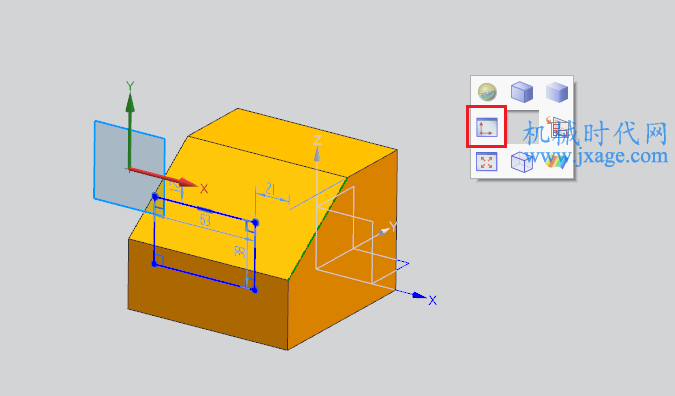

如果视角不是正视于草绘平面,如何快速解决?我们可以按F8或者鼠标右键选择下面的图标按钮即可定向视图到草图。

3.草图样式

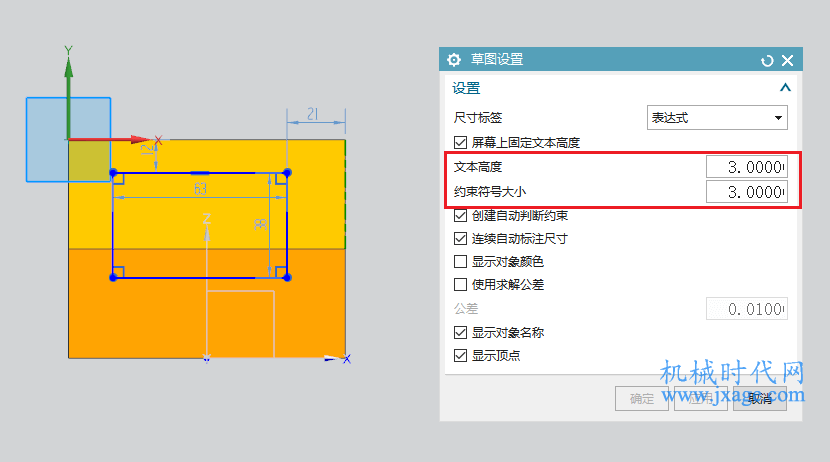

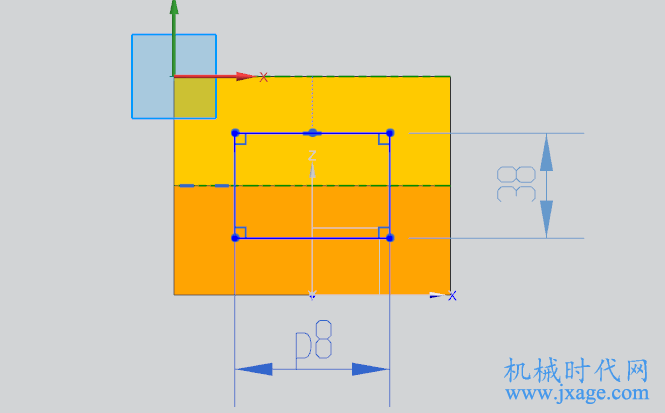

有时我们会发现草图的尺寸很小,如何进行调整?我们可以点击【菜单】-【首选项】-【草图】-【草图设置】,弹出“下面的对话框。我们可以在文本高度里设置合适的数值,从而调整尺寸大小。
