NX建模(15):NX建模综合实例

  • 5,513 次阅读
  • 阅读模式

今天介绍一个NX建模综合实例,整个建模过程涉及到的命令有拉伸、扫掠、抽壳和边倒圆等,我相信初学者只要认真练习这个实例,建模能力一定会获得提升。配套练习模型在文章末尾处可以下载。

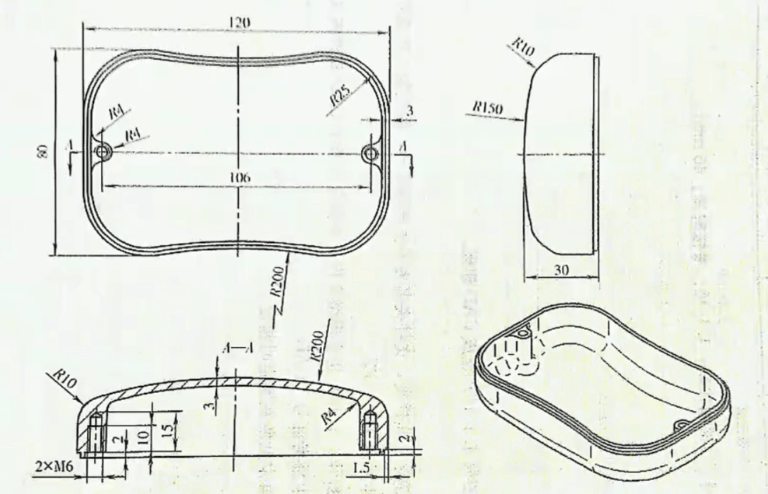

题目如下:

方法:

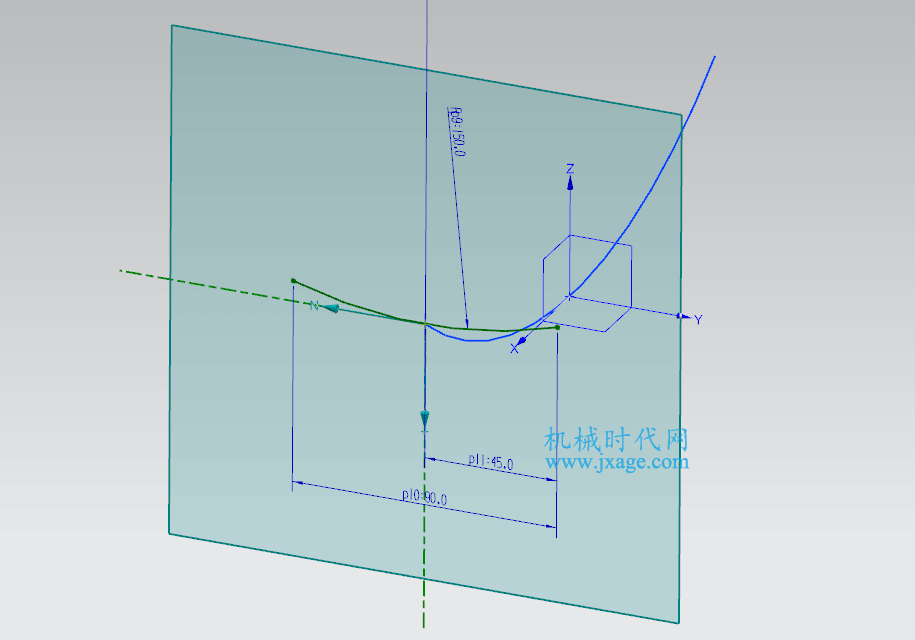

1.首先创建草图1,绘制如下图所示的草图。

2.创建草图2,绘制如下图所示的草图。

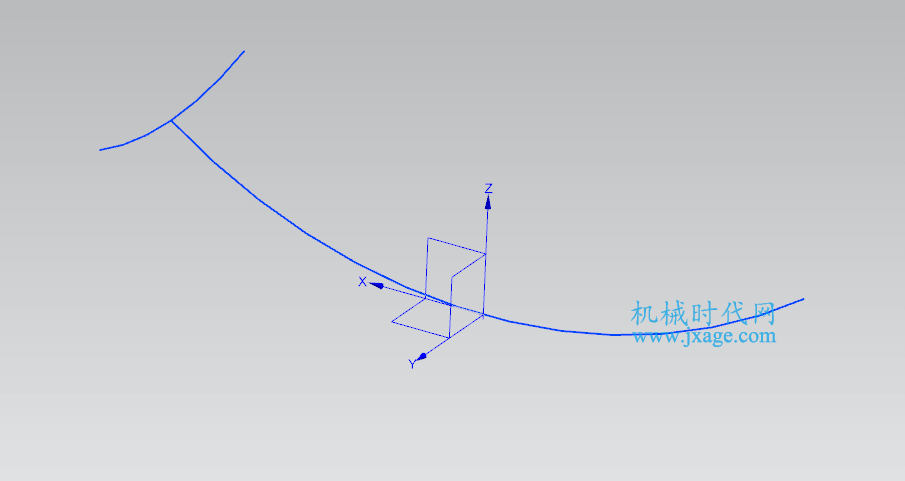

绘制完成后如下图所示。

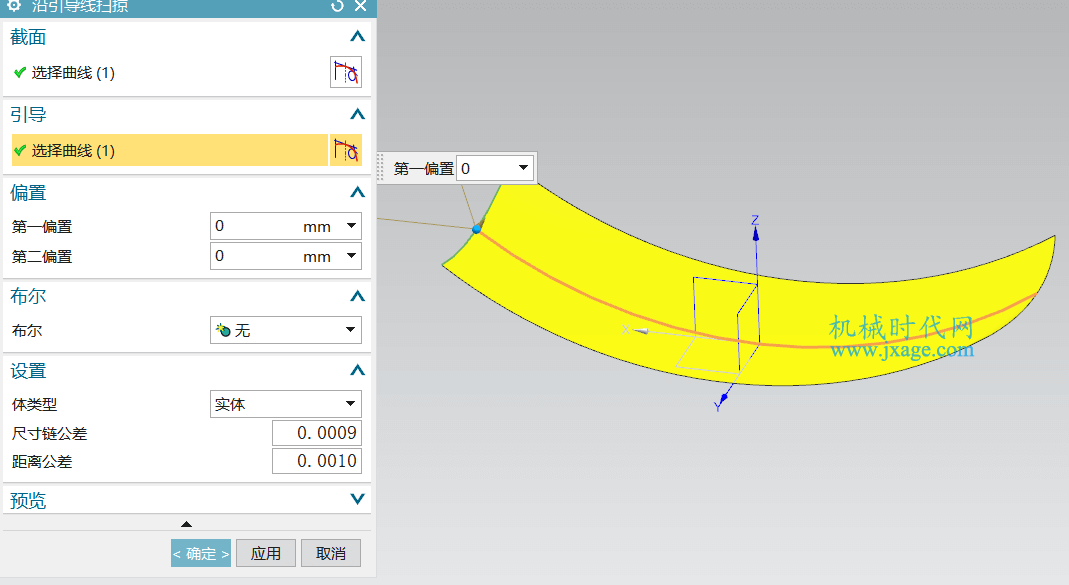

3.点击【沿引导线扫掠】命令,选择草图1作为扫掠的引导线,草图2作为扫掠的截面,点击确定完成。

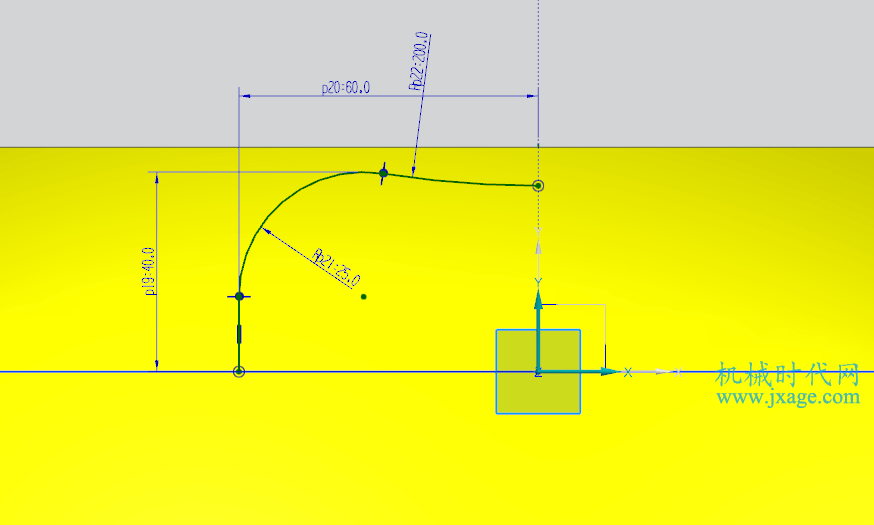

4.点击拉伸,绘制如下图所示的草图。

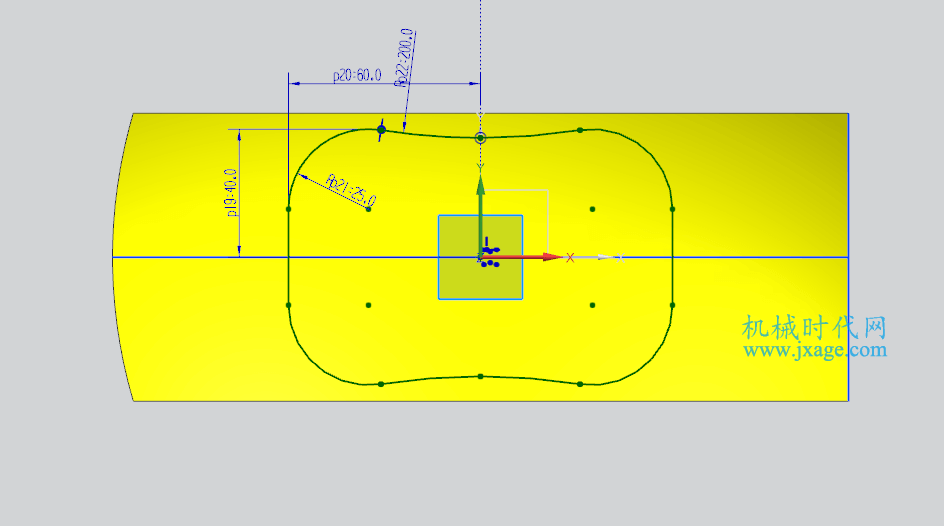

将草图进行镜像。

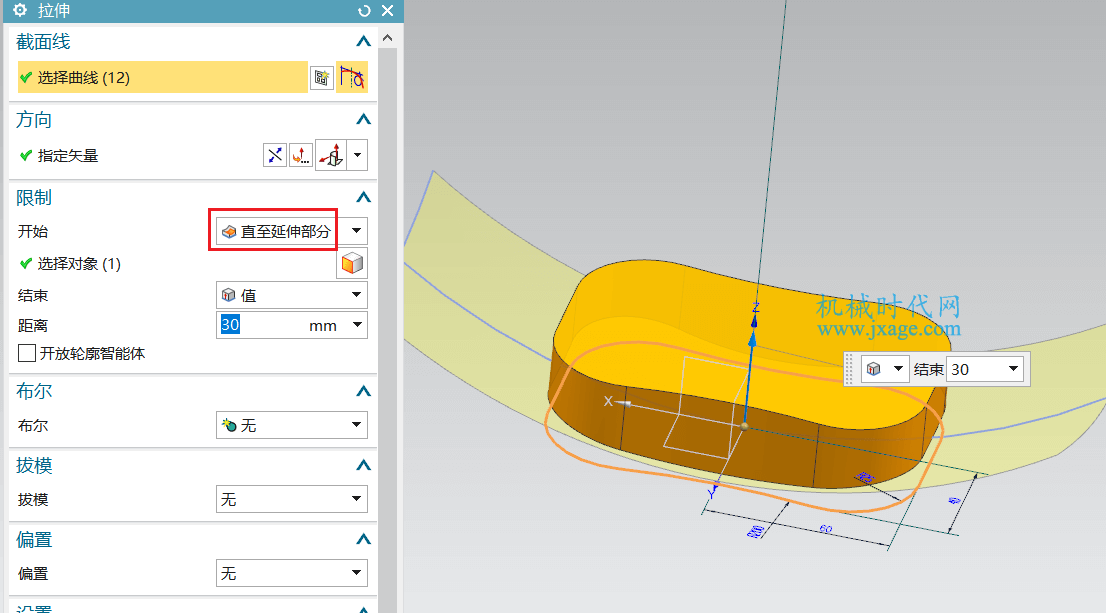

完成草图的绘制之后,按照下图进行设置。

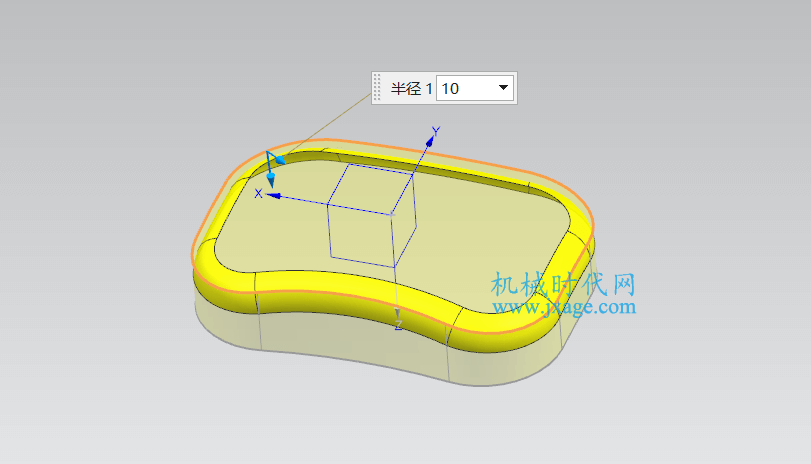

5.倒圆角。

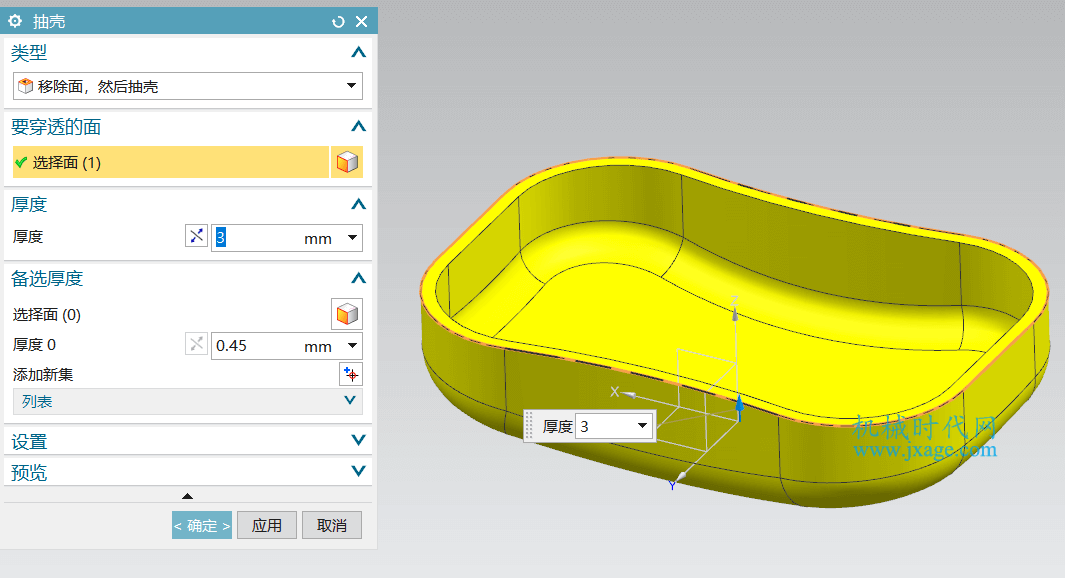

6.抽壳。

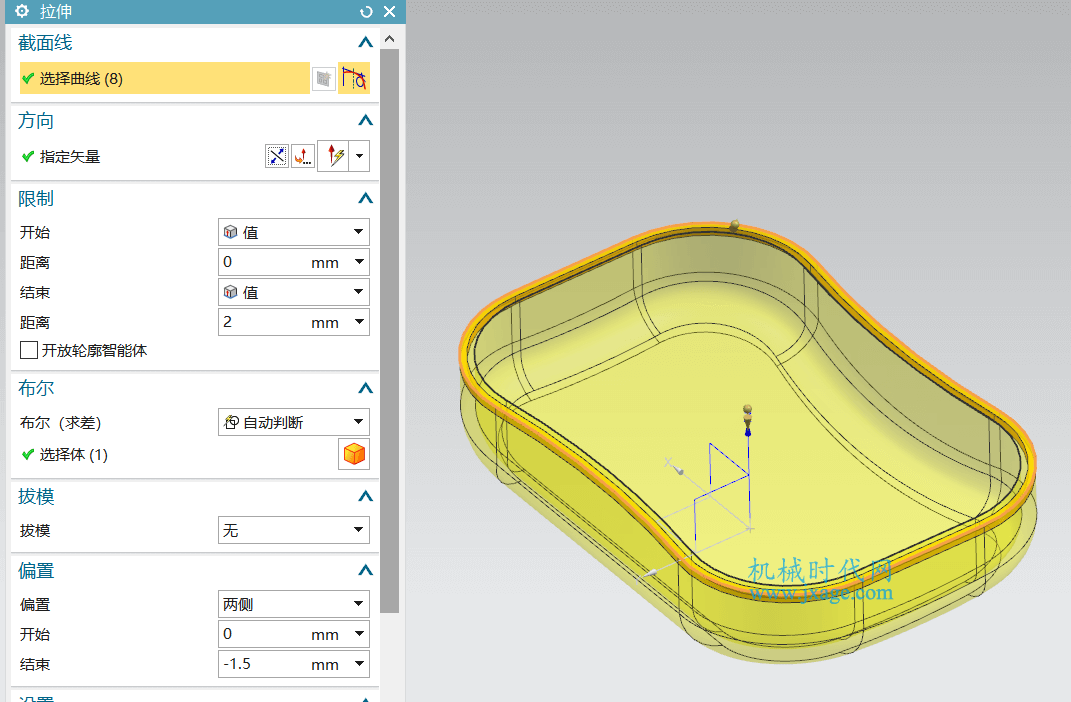

7.点击拉伸命令,选择下图实体的边作为拉伸的截面线,按照下图对拉伸进行设置,通过布尔求差将多余的实体部分切除。

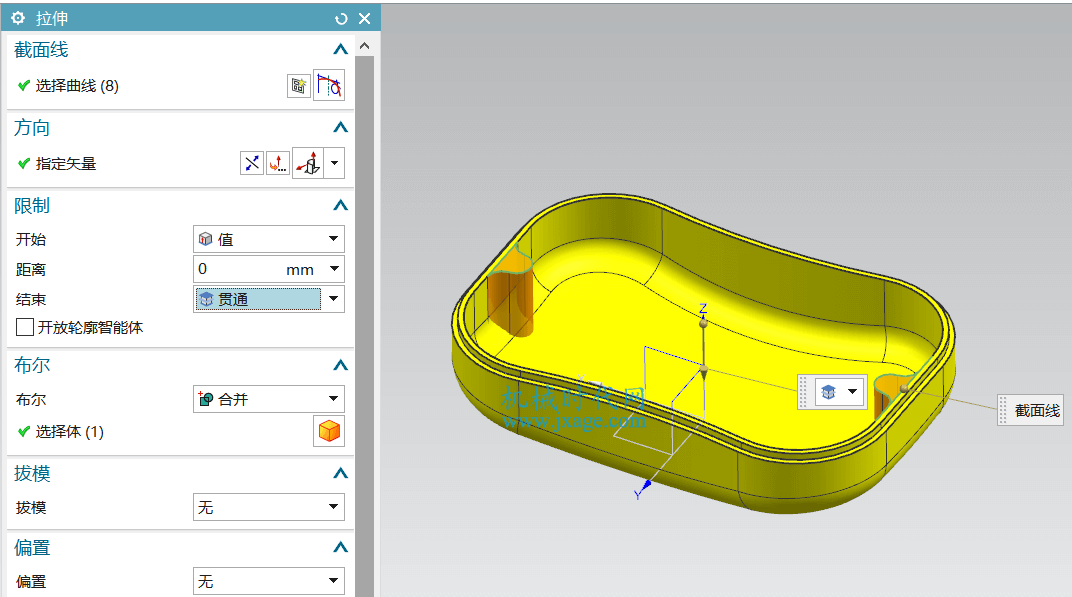

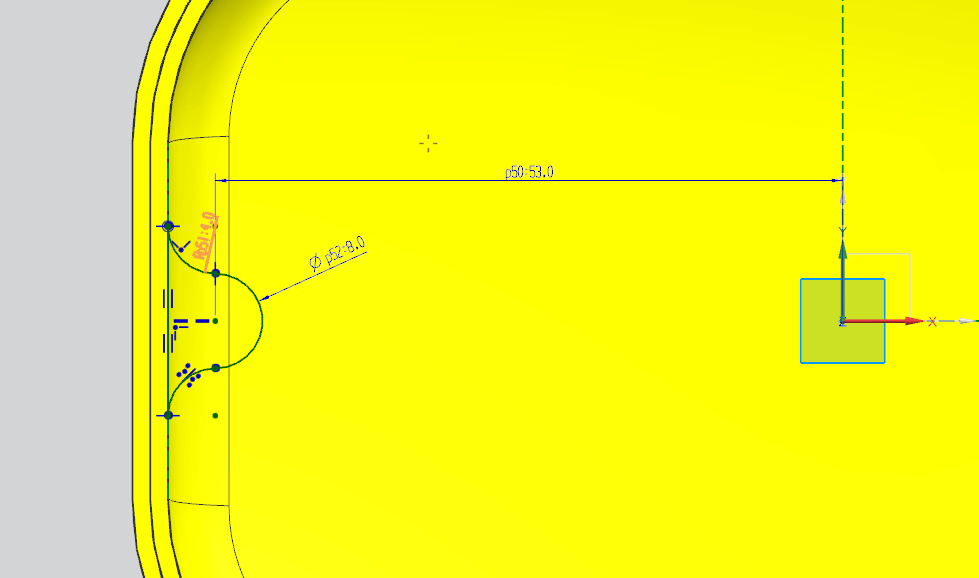

8.再次点击拉伸,绘制如下图所示的草图。

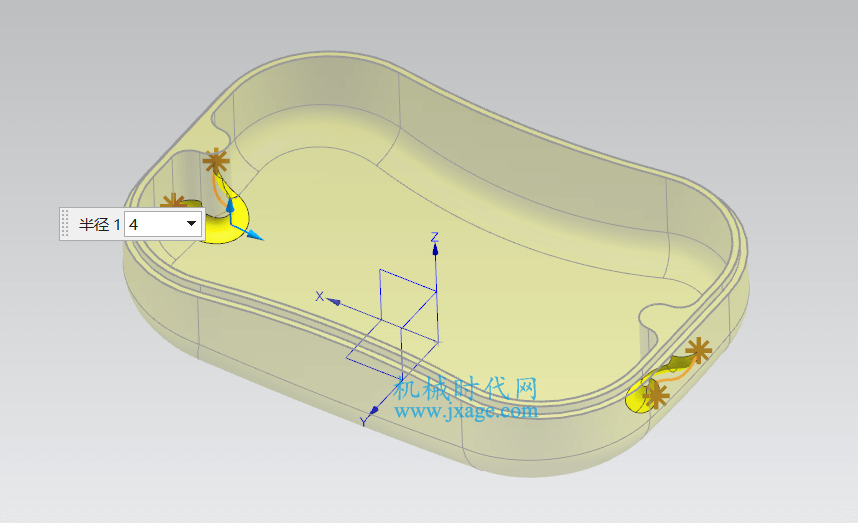

9.倒圆角。

10.打孔。



完成。
