SolidWorks Simulation 有限元分析实例练习(31):螺栓的分布式耦合如何使用?

在SOLIDWORKS Simulation中,用螺栓或销连接器替换实体紧固件是简化仿真模型的好方法,可以显着缩短求解时间,并且不会影响仿真结果的准确性。

但是这种简化方法也存在一定的限制,因为 SOLIDWORKS Simulation 用于制定连接器的刚性耦合,连接器附近的应力和变形通常都是过高的。在SOLIDWORKS 2020版本中,在螺栓连接中提供了新的分布式耦合选项,它有效提高了模拟的准确性。

一、SOLIDWORKS 分布式加载如何工作?

SOLIDWORKS 2020 之前的版本,刚性耦合选项是唯一可用的选项,要求零件几何体上的所有节点保持其相对于彼此的位置,从而为耦合区域引入大量刚度。

当我们在 SOLIDWORKS Simulation 中创建螺栓连接时,它由一个连接到与螺栓头部/螺母接触的节点上的刚性梁表示(用于间隙配合的螺栓或销钉),如下图所示,或连接到圆柱面上的节点(用于过盈配合的螺栓或销钉)。

螺栓和销连接器被简化为刚性梁

二、分布式耦合可以做什么?

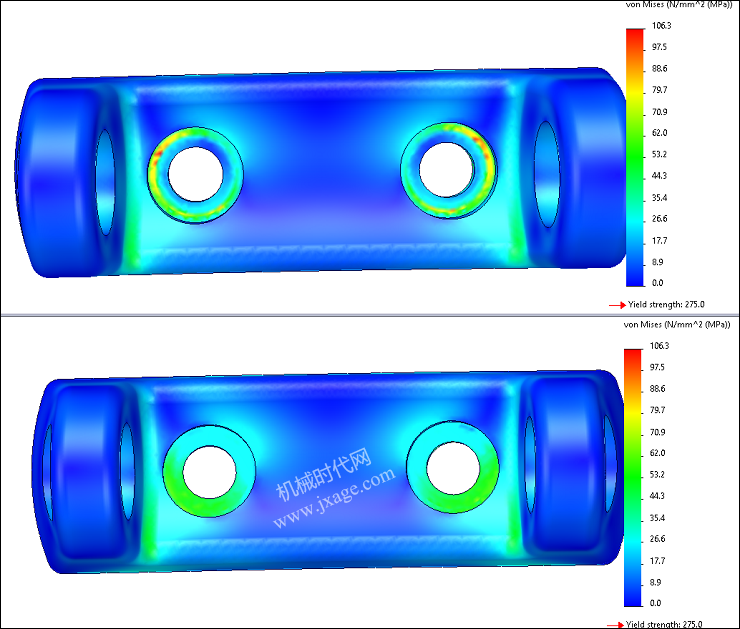

刚性连接类型会在螺栓头区域产生应力集中,而为螺栓和销添加分布式耦合,从而允许螺栓头部、螺母或销钉接触节点独立变形,可以更好地模拟装配体的实际行为。这意味着连接器附近的应力和位移更真实,人为应力集中更少

三、SOLIDWORKS 2020 分布式耦合连接类型

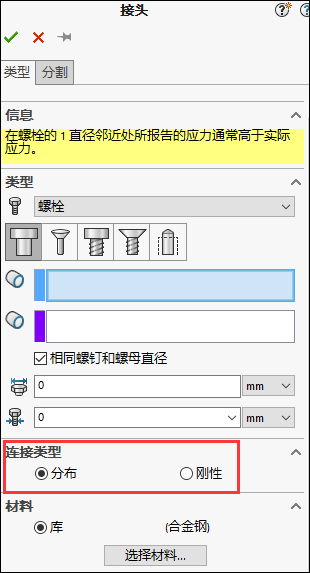

在 SOLIDWORKS Simulation 2020 中,连接器属性管理器现在包含分布式选项作为所有新销钉或螺栓连接的默认连接类型。
