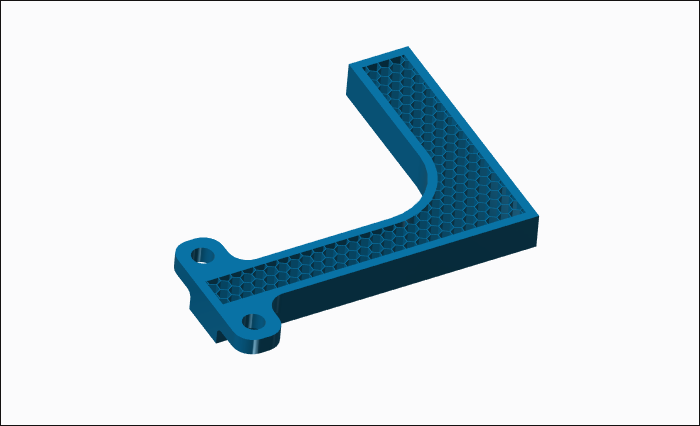

晶格是一种内部框架,用于优化零件属性。例如,使用晶格来最大化强度重量比,如下图所示。

Creo晶格如何使用?-图片1

下面简单介绍Creo如何使用晶格命令。

方法:

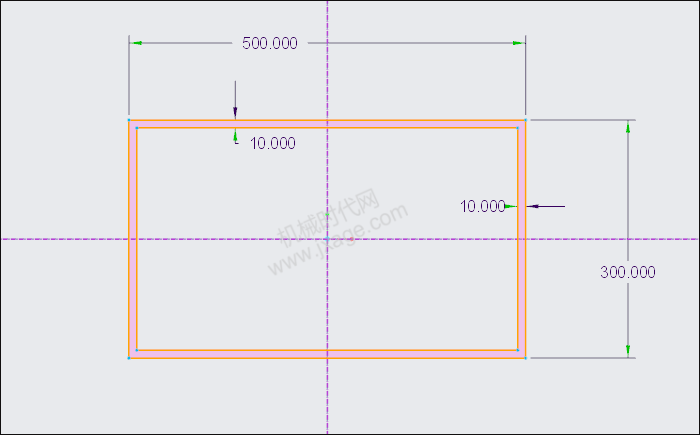

1.首先点击拉伸,在FRONT平面绘制如下图所示的草图。

Creo晶格如何使用?-图片2

设置拉伸深度为50。

Creo晶格如何使用?-图片3

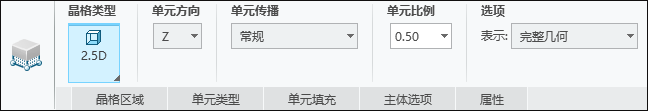

3.点击“晶格”命令,晶格类型选择“2.5D”,如下图所示。创建 2.5D 晶格时,需要选取垂直于平面投影的平面形状作为晶格单元,单元会传播以填充定义的区域。

Creo晶格如何使用?-图片4

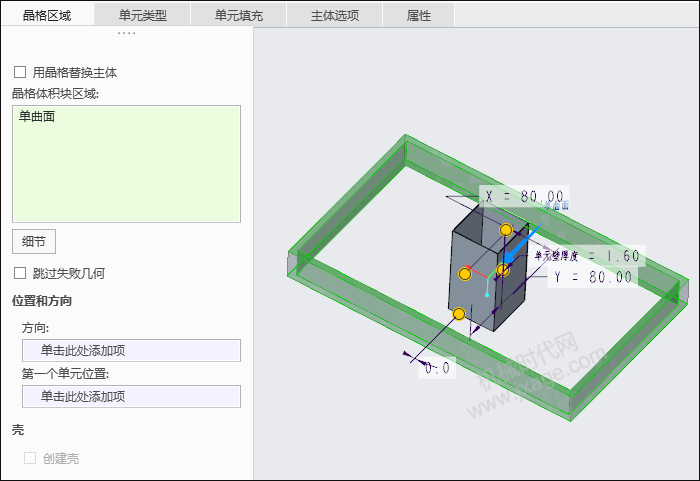

要定义晶格体积块区域,所选择的曲面应形成一个封闭体积块,如下图所示,选择下图模型的四个内面和上下端面。

Creo晶格如何使用?-图片5

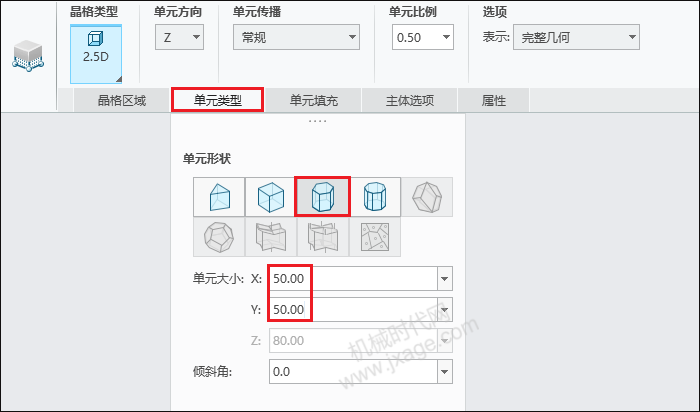

在单元类型中选择六边形单元,单元大小均为50。

Creo晶格如何使用?-图片6

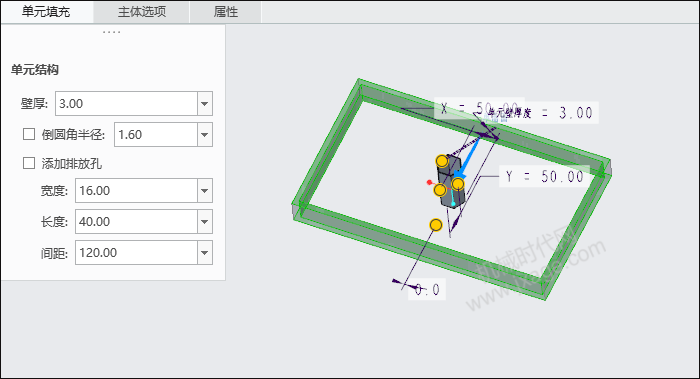

在单元填充中设置单元壁厚为3。

Creo晶格如何使用?-图片7

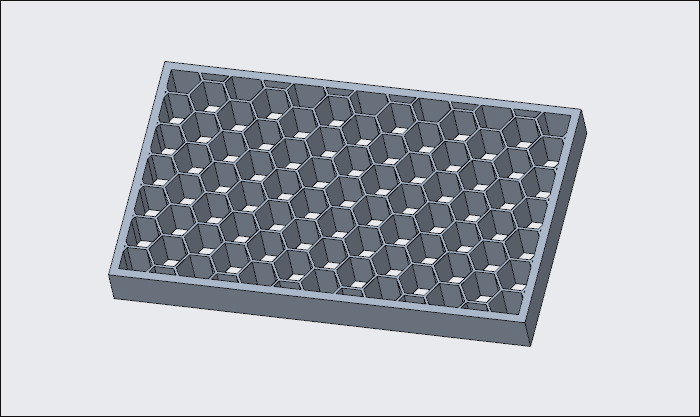

4.完成。

Creo晶格如何使用?-图片8
