Proe草绘如何快速找到开放的图元?

  • 4,983 次阅读
  • 阅读模式

有时我们在草绘完成时,怎么也退出不了草绘环境并且在信息栏提示:“此特征的截面必须闭合”的信息。那么如何在复杂的草绘中找到开放的图元呢?我们可以使用【草绘器诊断工具】进行查找。

方法:

在草绘环境中点击【草绘】-【诊断】,或者右上角的诊断按钮,如下图。

Proe草绘如何快速找到开放的图元

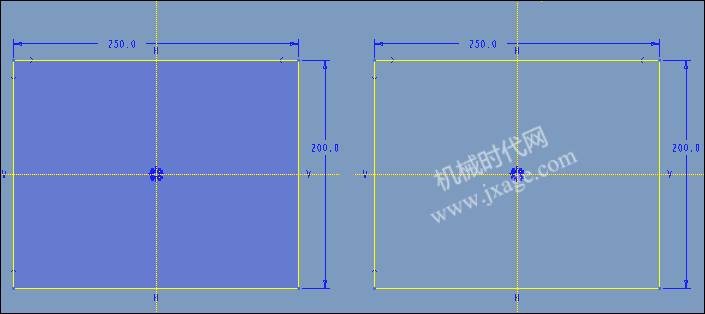

1.着色的封闭环:主要用于检测由活动草绘器几何图元形成的封闭环,即对图元的封闭链进行着色。

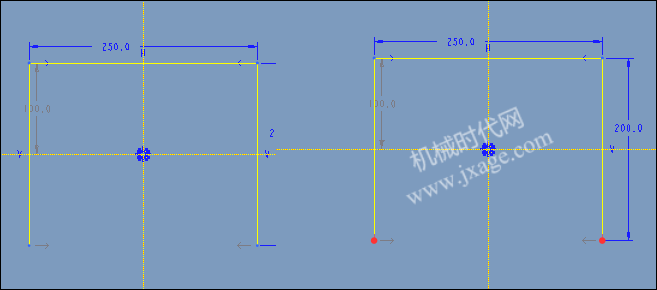

2.加亮开放端点:用于检测并加亮与其他图元的端点不重合的端点。

3.重叠几何:用于检测并加亮与活动草绘或者草绘组内与任何其他几何重叠的几何,以黑色线显示重叠的线条。

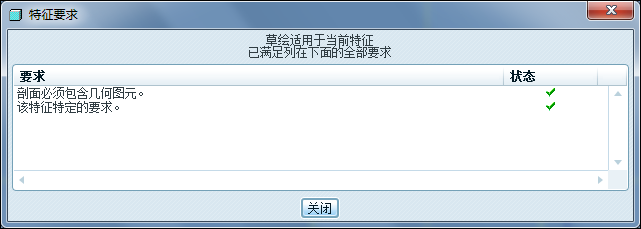

4.特征要求:用于检测草绘适用于当前特征所满足的要求。
