Proe如何使用发布几何和复制几何？

发布几何：发布几何工具可将零件中的几何收集起来，成为一个特征。该特征可用作其他零件的共享特征，用户只需进行一次选择既可将发布几何集合作为单个图元复制到其他零件。这使得将相同的几何参照复制到其他模型时更加容易，并可以有效地控制参照的使用。

复制几何：复制几何工具允许用户在设计零件的过程中，从另一个零件选取所需的几何参照（包括发布几何），复制到零件中来，以帮助完美零件的设计。

方法：

1.新建一个零件，命名为yuantong。

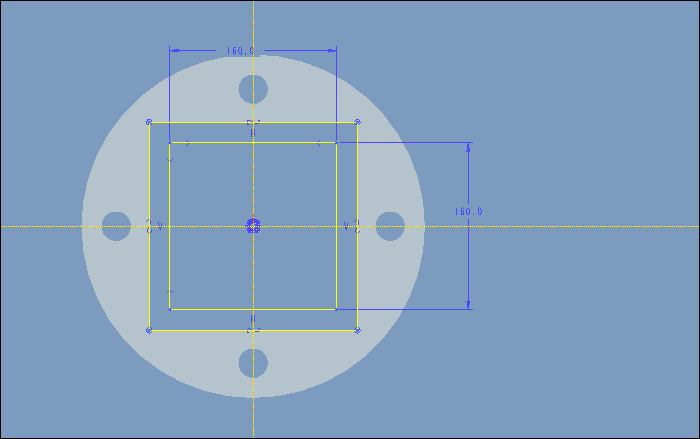

2.选择合适的草绘平面，绘制如下截面。

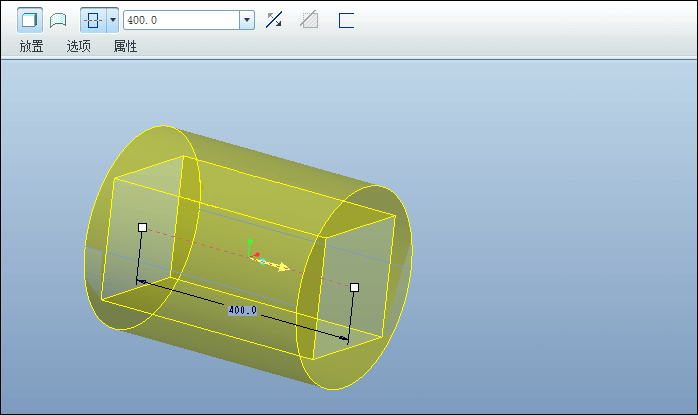

对称拉伸为400。

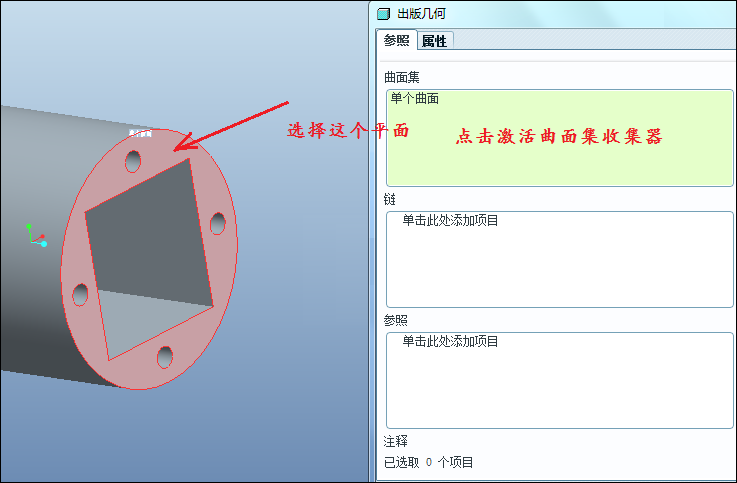

3.点击【插入】-【共享数据】-【发布几何】，弹出如下控制窗口。点击【曲面集】激活收集器，再选择yuantong的端面，点击下面的勾号完成。

在模型树中就可以看见【出版几何标识XXX】。（出版几何和发布几何是同一个意思，只是翻译不一样）

4.新建一个文件，命名为duangai。

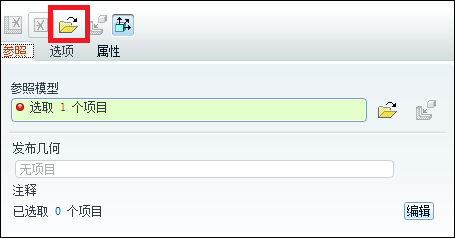

5.点击【插入】-【共享数据】-【复制几何】，弹出如下窗口。点击打开按钮。

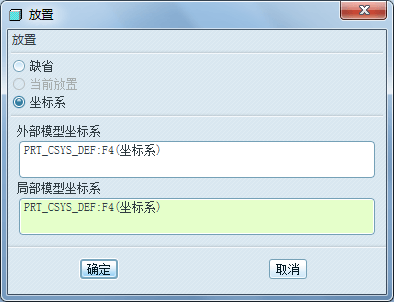

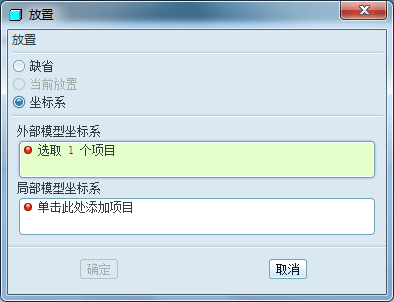

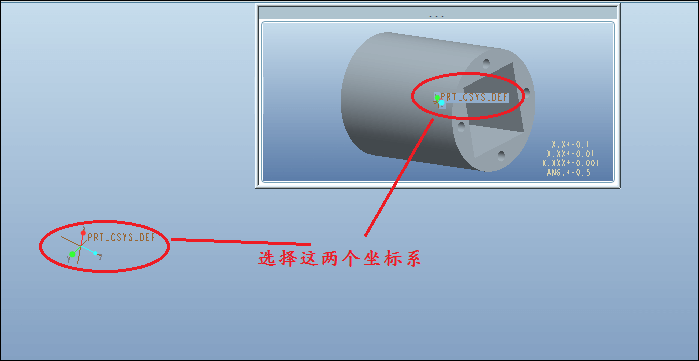

选择yuantong。弹出【放置】窗口，分别选择两个坐标系。

点击确定。

6.点击【仅限发布几何】按钮。目的是只选择之前发布的几何。(如果不点击【仅限发布几何】，我们可以复制零件没有发布的几何特征。)

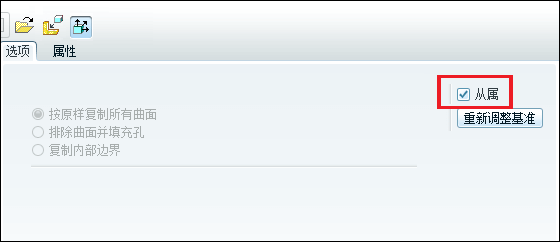

点击【选项】，选择勾选【从属】，这样就可以和yuantong保持从属关系，当yuantong的端面尺寸变化的时候，复制几何的尺寸也跟着变化。

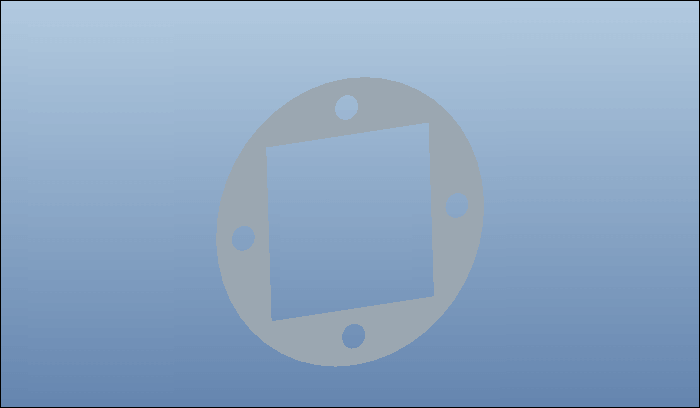

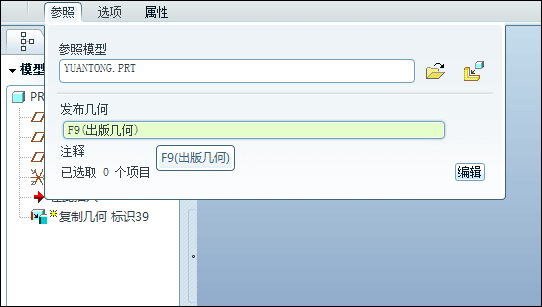

点击【参照】-【发布几何】，在模型树（2）选择【出版几何标识XXX】，这样就可将之前在yuantong里发布的几何复制进来了。

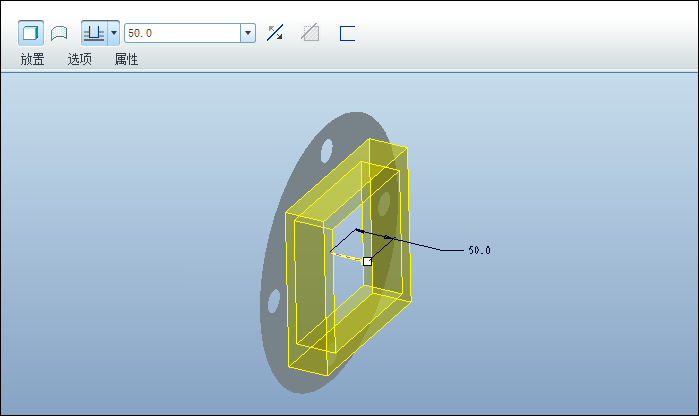

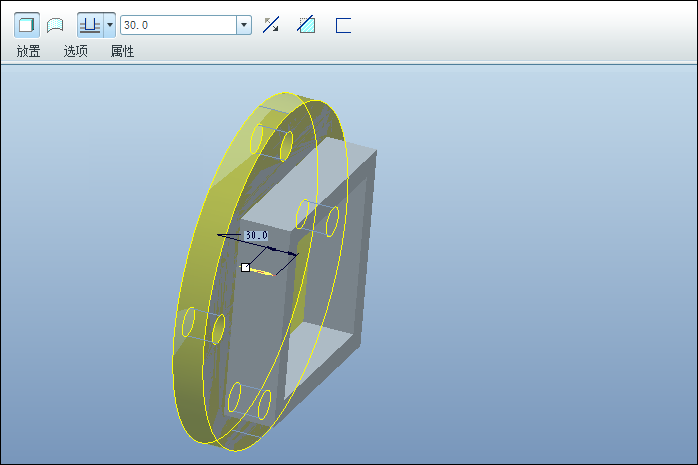

7.在获得的复制几何的基础上，将duangai进行拉伸。

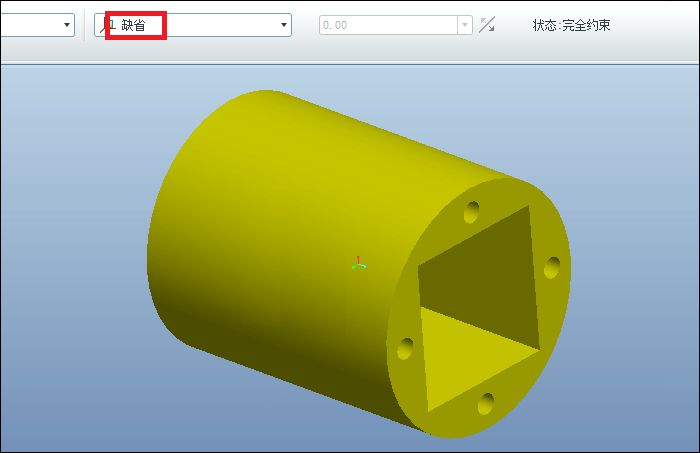

8.新建一个组件，并将yuantong以缺省的方式放置。

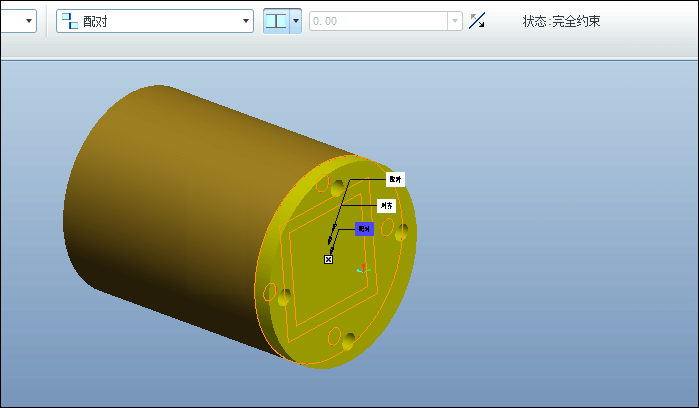

9.将duangai与yuantong进行装配。

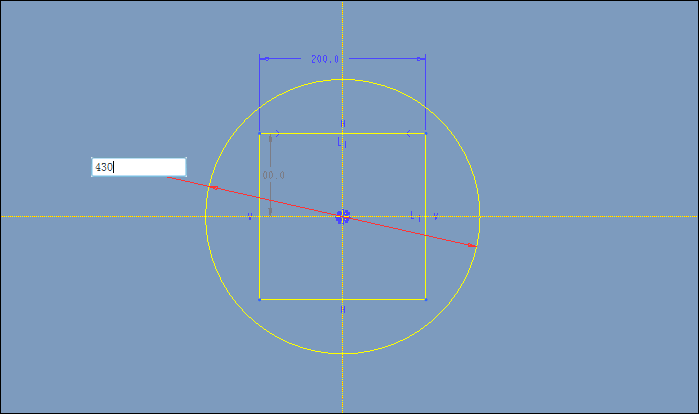

10.将yuantong的尺寸进行改变。

此时yuantong是这样的。点击【再生】。

11.完成。duangai的尺寸随着yuantong的尺寸变化。
