Proe如何使用共享数据之合并继承（TOPDOWN）？

方法：

1.创建主控件MASTER_CELLPHONE。

1）点击TOP平面，绘制如下草绘。

拉伸长度为12。

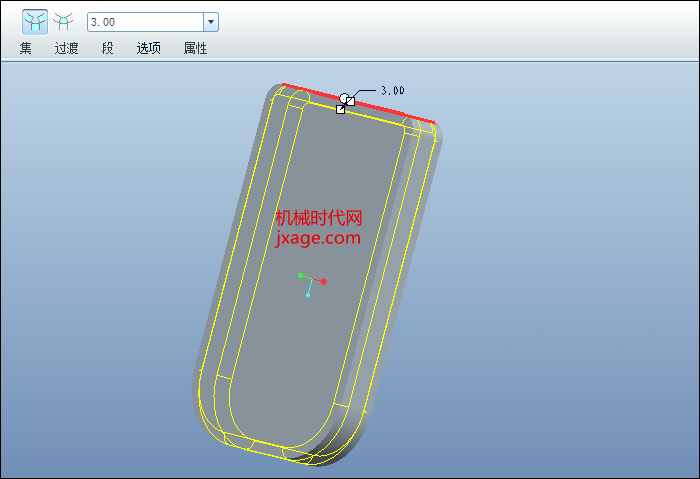

2）倒角。

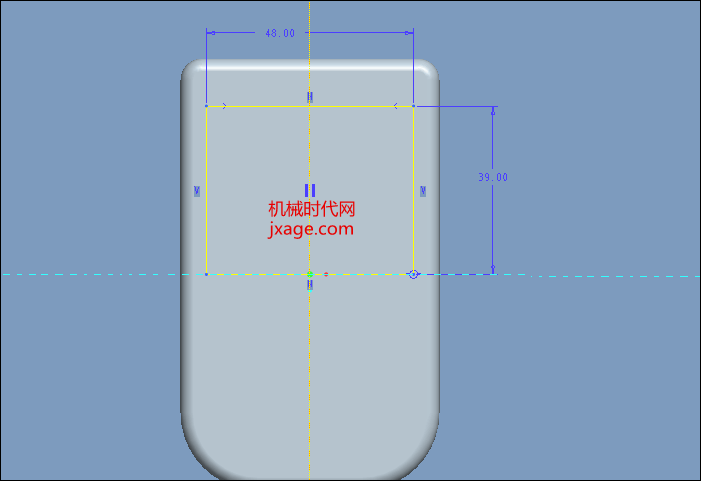

3）选择拉伸特征的上表面，绘制如下草绘。

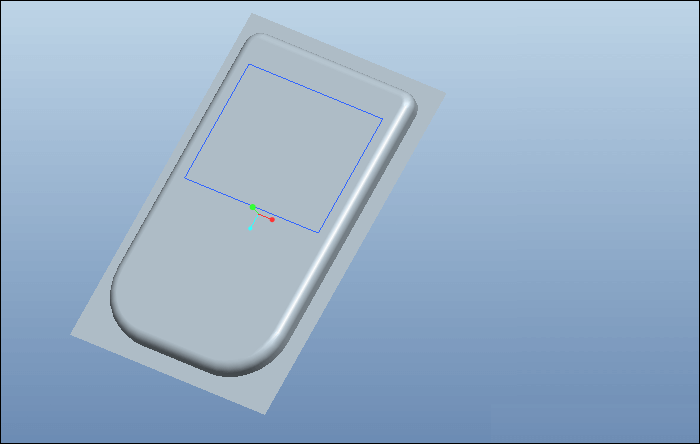

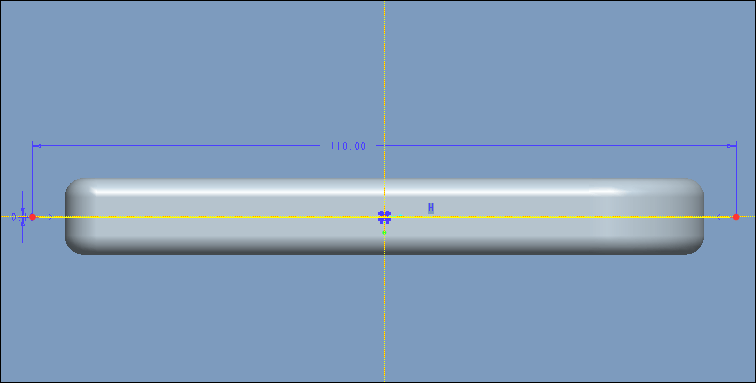

4）拉伸一个平面。选择RIGHT平面作为草绘平面，对称拉伸一个平面。

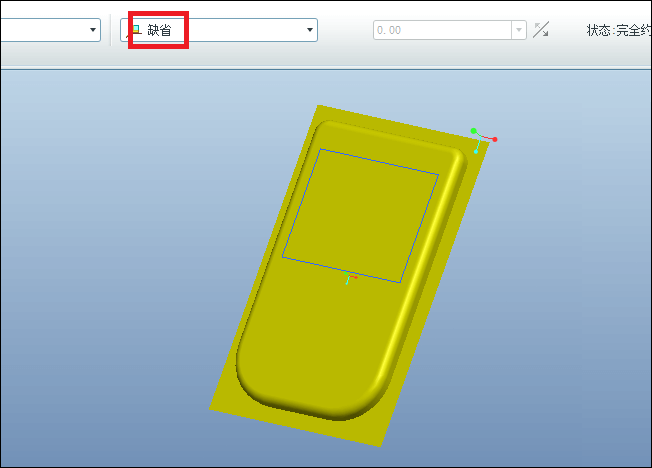

2.新建一个组件。以缺省的方式添加MASTER_CELLPHONE。

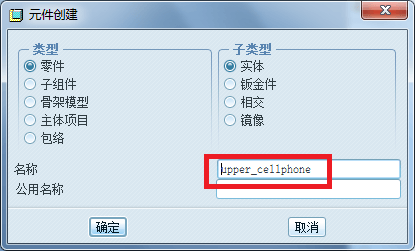

3.点击右侧的【创建元件】，名称为upper_cellphone。

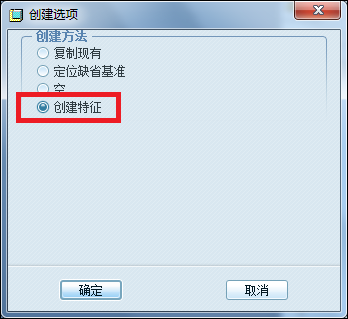

选择创建特征。

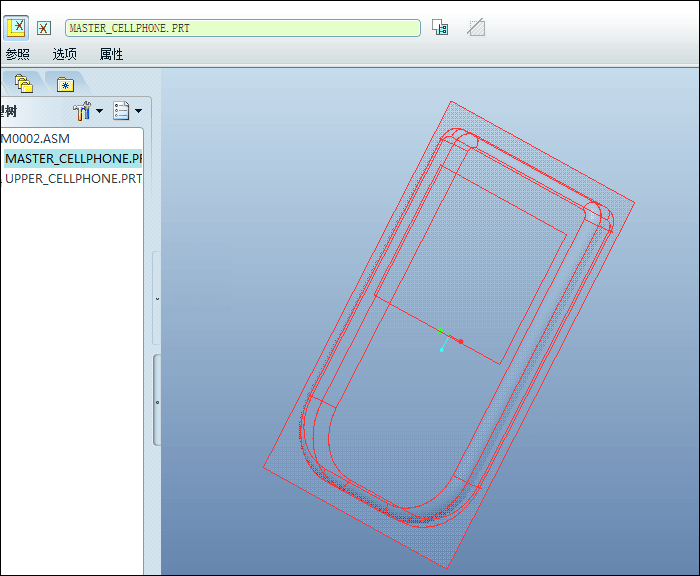

点击【插入】-【共享数据】-【合并/继承】。选择MASTER_CELLPHONE，点击勾号。

2）在模型树选择upper_cellphone，鼠标右击选择【打开】。

3）选择实体，再点击【编辑】-【实体化】，选择【切除材料】，点击箭头选择合适的方向。

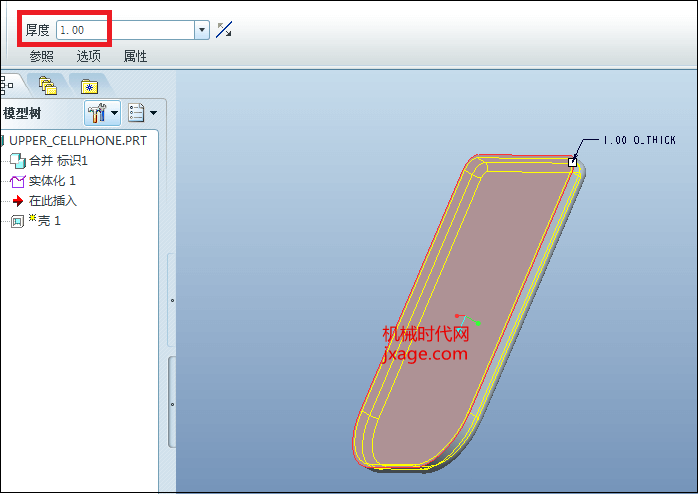

4）抽壳。

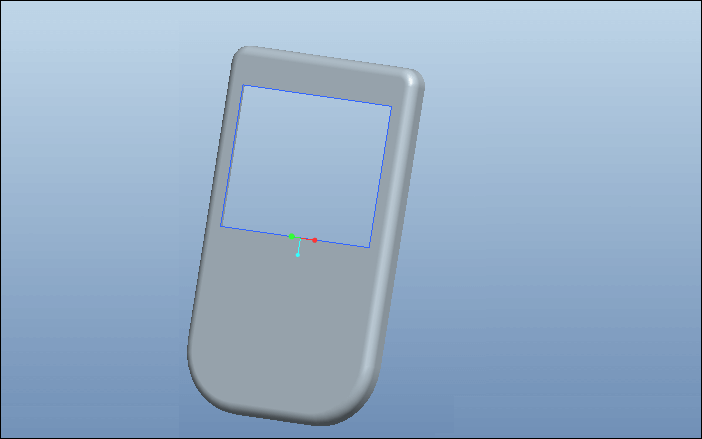

5）拉伸切除。

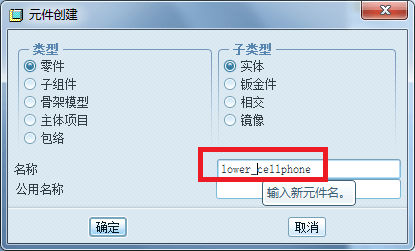

4.1）点击右侧的【创建元件】，名称为lower_cellphone。

选择创建特征。

2）点击【插入】-【共享数据】-【合并/继承】。选择MASTER_CELLPHONE，点击勾号。

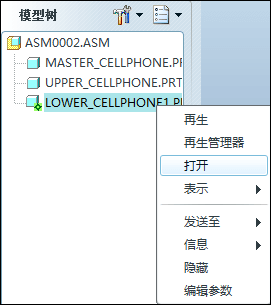

3）在模型树选择lower_cellphone，鼠标右击选择【打开】。

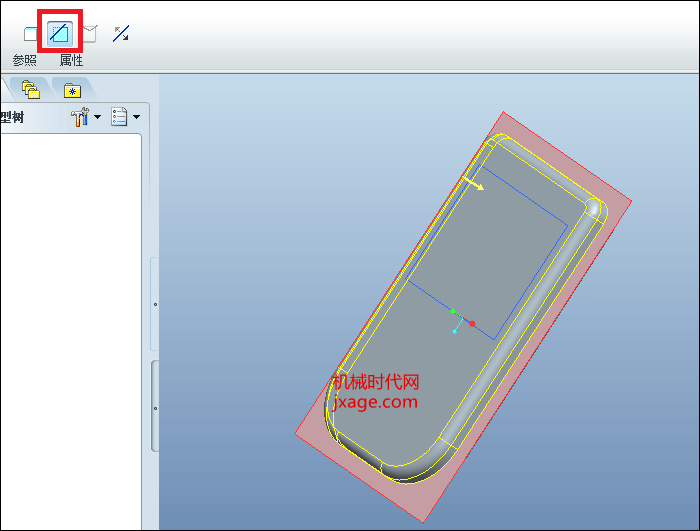

4)选择实体，再点击【编辑】-【实体化】，选择【切除材料】，点击箭头选择合适的方向。

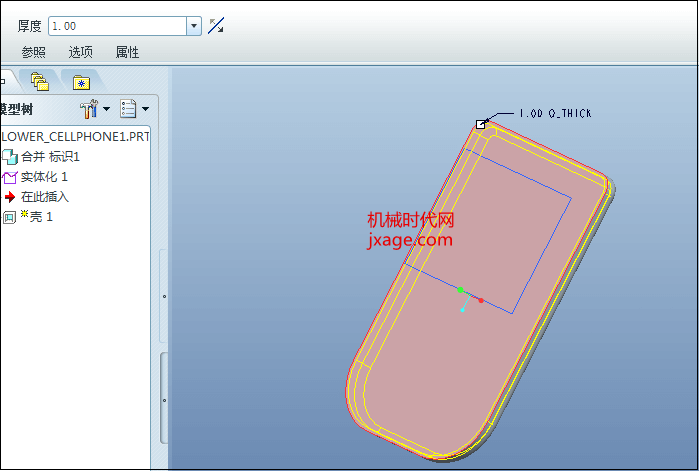

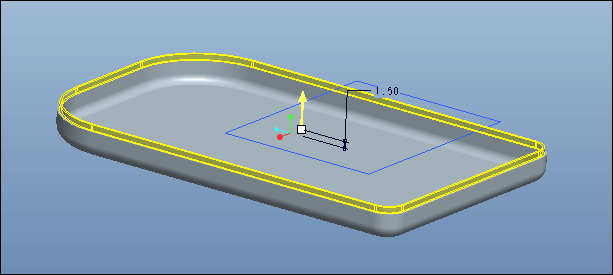

5）抽壳。

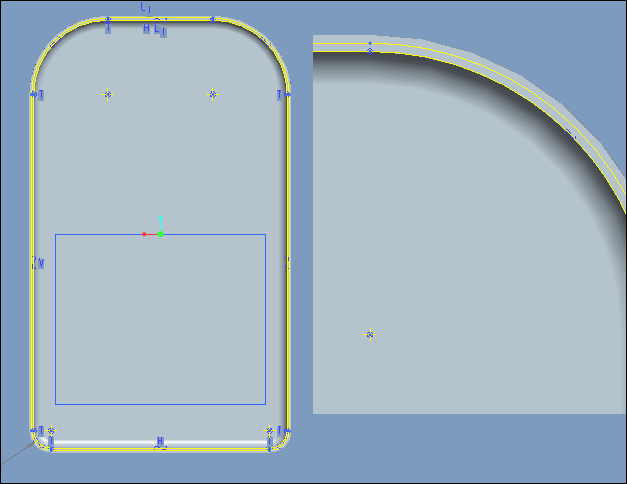

6）绘制如下截面进行拉伸。

6）将MASTER_CELLPHONE进行隐藏。

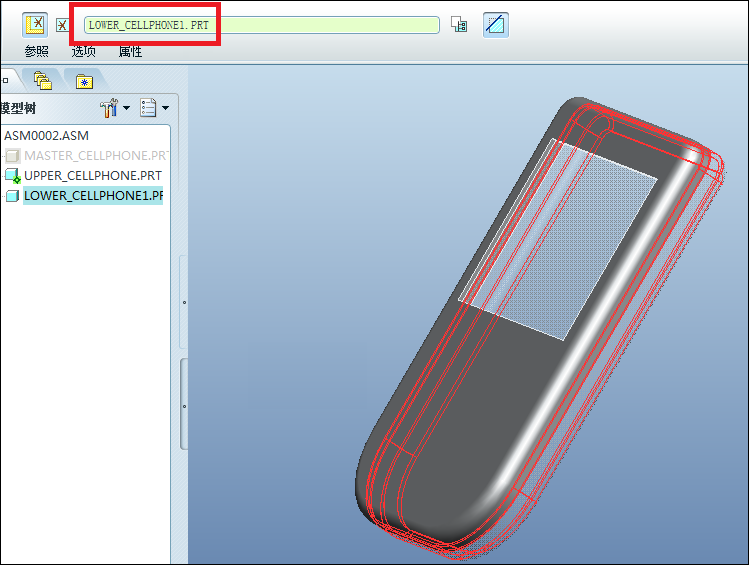

5.在模型树选择upper_cellphone鼠标右击进行激活，点击【插入】-【共享数据】-【合并/继承】，选择lower_cellphone作为切除参照，点击【切除材料】进行切除。

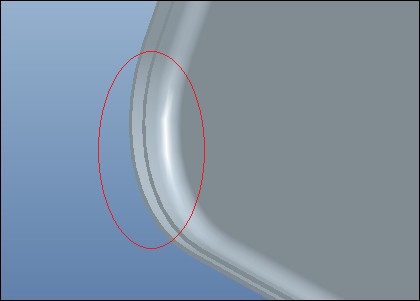

切除之后在lower_cellphone出现切除的特征。

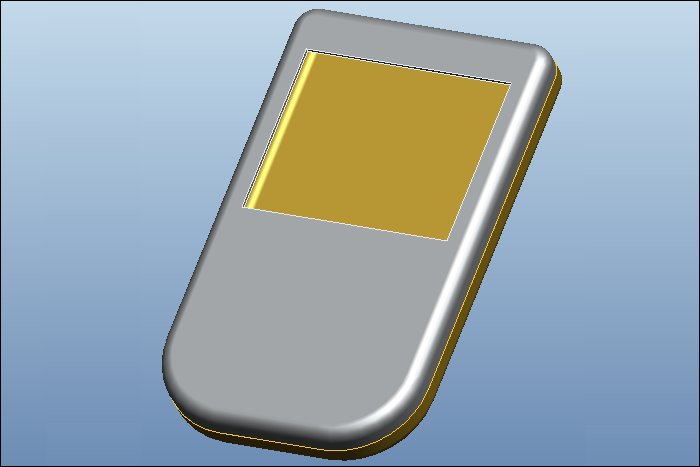

6.完成。
