Proe(Creo)如何压缩文件大小?

 Proe 中的零件特征越多,文件也越大。有时候我们需要把零件通过邮件或其它方式和别人分享、交流,可一般的邮件附件都有容量限制,稍微大一点的文件就不能发送。这里介绍一两种简单有效的文件压缩方法。

方法1:利用配置文件压缩

compress_output_files 选项可以让我们压缩Proe目标文件的大小。支持Proe零件文件(.prt)、Proe装配文件(.asm)和Proe绘图文件(.drw)的压缩。

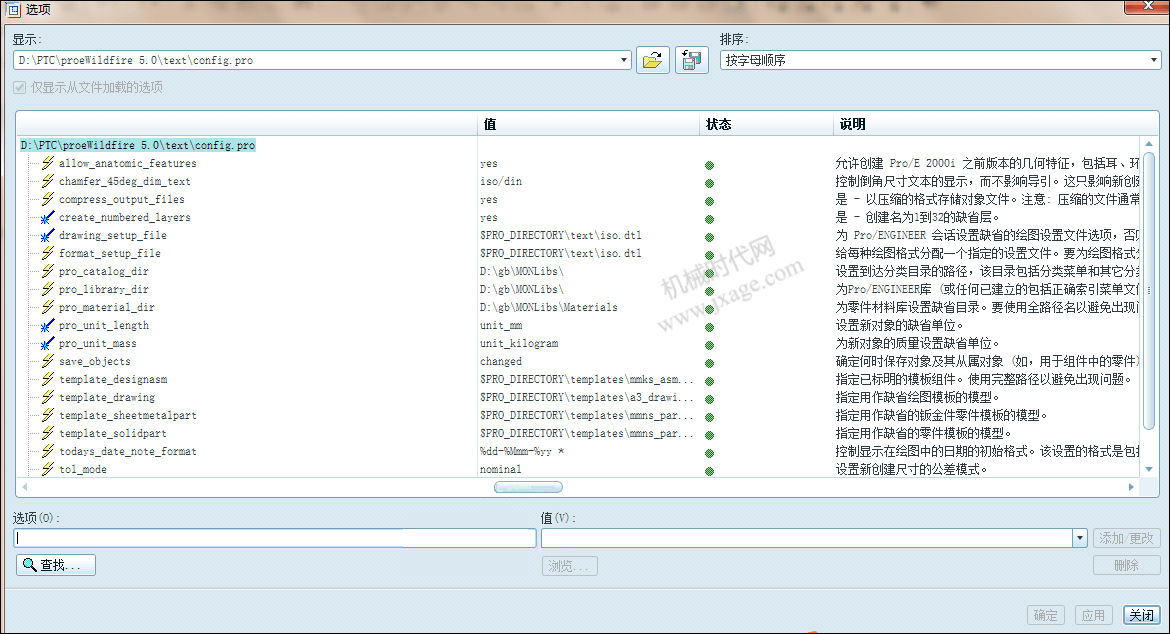

1.点击【工具】-【选项】,出现如下窗口。在下面的【选项】栏中输入:compress_output_files,点击查找,在设置值中选yes或者no。

Yes:以压缩格式保存目标文件

No :以非压缩格式保存目标文件

系统默认compress_output_files的值为no,我们最多可以将文件的大小压缩到50%。

方法2:利用插入模式实现压缩文件

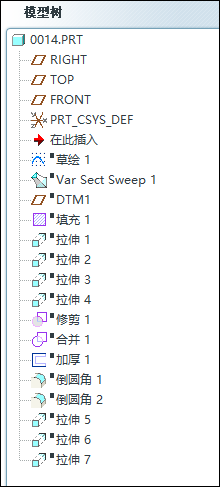

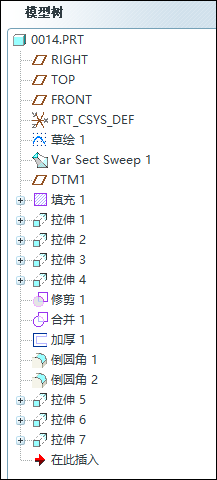

 当打开一个模型时,我们可以看到,默认的“在此插入”都位于模型树的最底端,我们可以使用鼠标左键按住“在此插入”并将其拖动到模型树的最上端。

再利用压缩软件进一步压缩后就可以方便的通过邮件进行传递了,而收到邮件的一方只要在 Pro/E 中打开模型,并将“在此插入”重新拖拽到模型树的尾部即可实现零件的特征的完全复原。
