SolidWorks中到的块和CAD中的块功能是一样的，都是用于处理重复性的图形或文字。块可以使用最小的尺寸和约束条件来生成布局草图，这些块通过合适的操作可以自动转成零件，从而提高建模效率。下面对SolidWorks的块工具进行简单介绍。
1. 新建一个零件。

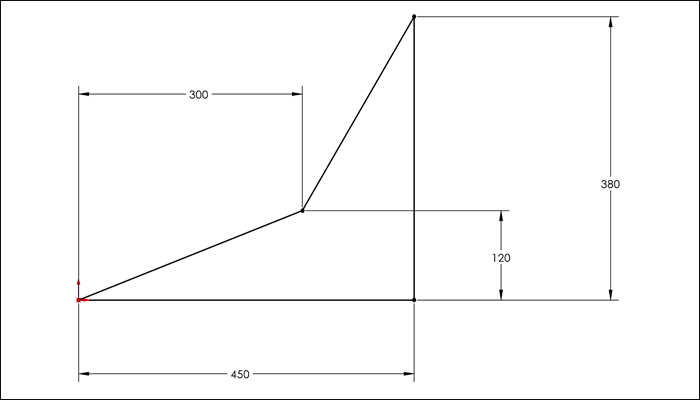

2. 点击草图绘制，在前视基准面上绘制一个与原点相连的草图并标注尺寸，如下图所示，点击勾号完成。

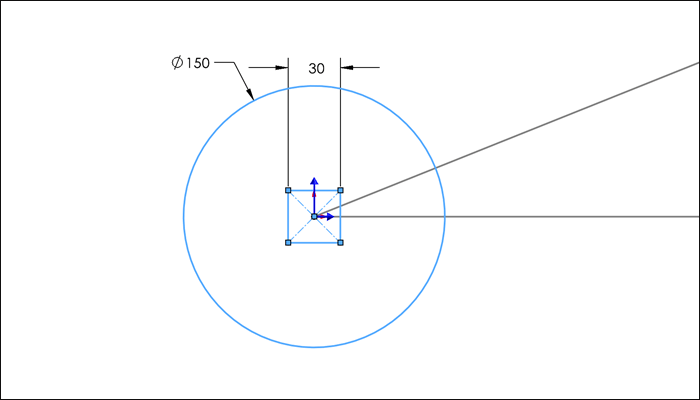

3. 再次点击草图绘制，在前视基准面上绘制一个直径为150mm圆，在圆内以原点为中心绘制一个边长为30mm正方形，具体尺寸如下。

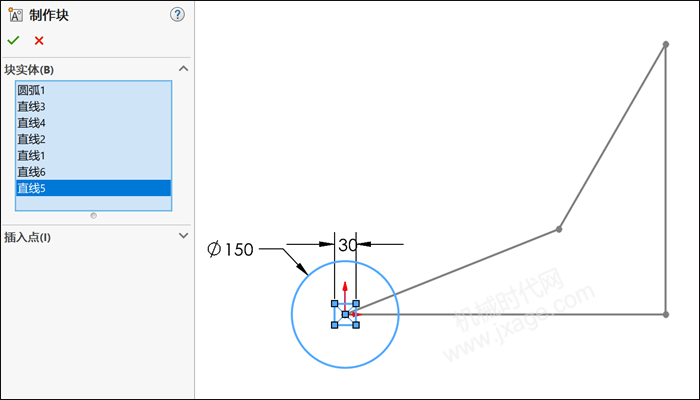

4. 点击“工具”-“块”-“制作”，选择下图所示的一个圆和六条直线，这些将被制作成一个块。

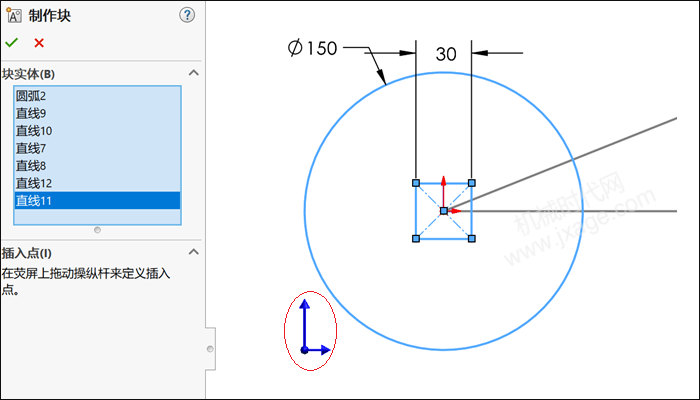

5. 展开属性管理器中的“插入点”面板，此时会有一个蓝色的操作原点出现在图形窗口中，如下图所示。
点击此原点并将其拖动到圆的中心，然后点击绿色的对勾图标退出“制作块”对话框。

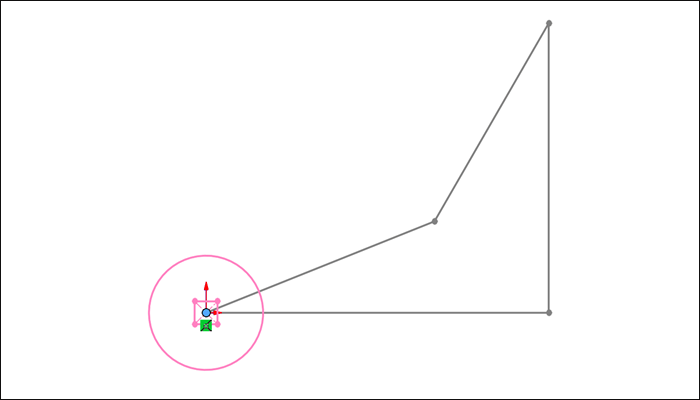

6. 拖动圆的中心并将其放置在零件原点上。

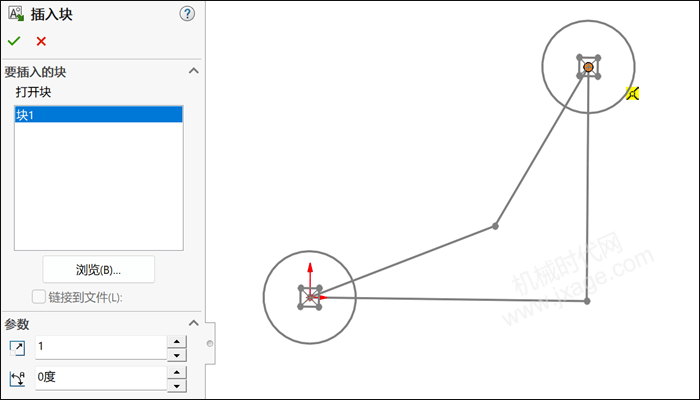

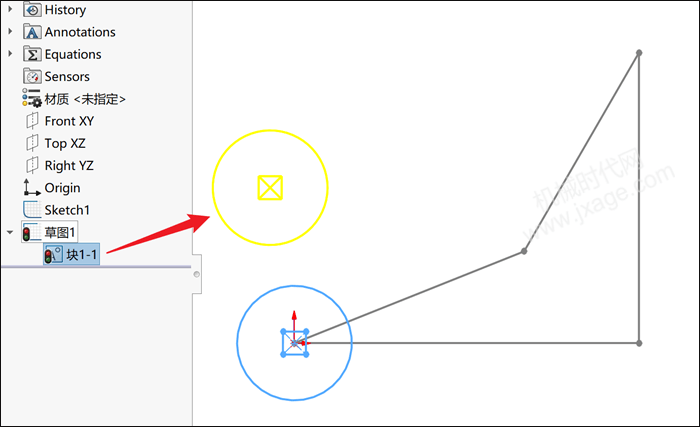

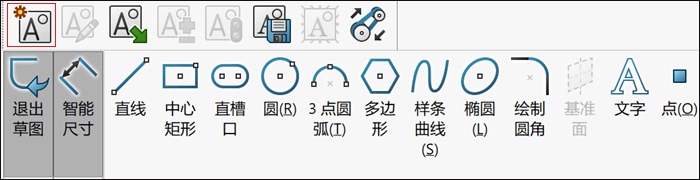

7. 单击“块”工具栏上的“插入块”工具，“打开块”框中只有一个名为“块1”的块。
将该块放置在布局草图的右上角尖角处。
8. 点击草图绘制，在前视基准面上绘制一个直径为70mm的圆，在圆内以原点为中心绘制一个边长为30mm正方形。

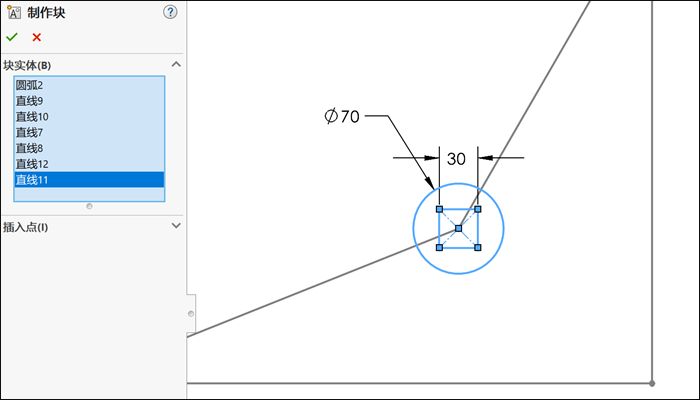

9.点击“工具”-“块”-“制作”，选择下图所示的一个圆和六条直线，这些将被制作成一个块。同时确保将第二个块的插入点更改为圆的中心。

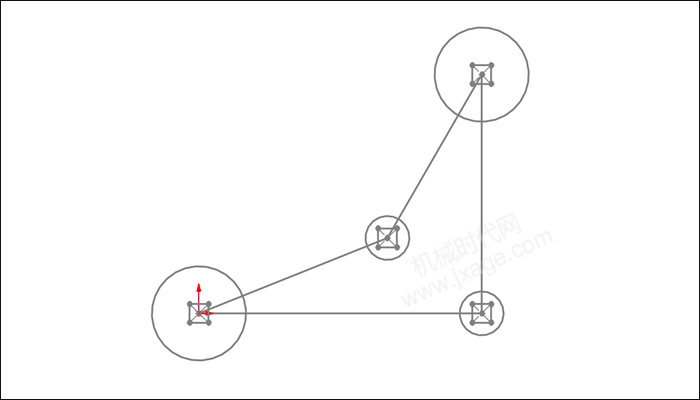

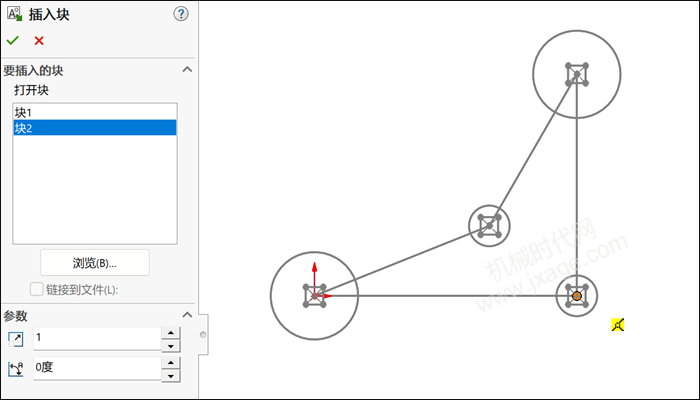

10. 依次插入第二个块的第一个和第二个实例，确保这两个块的圆心位于布局草图四边形的另外两个交点处，如下图所示。
11. 点击“块”工具栏上的“皮带/链条”工具。

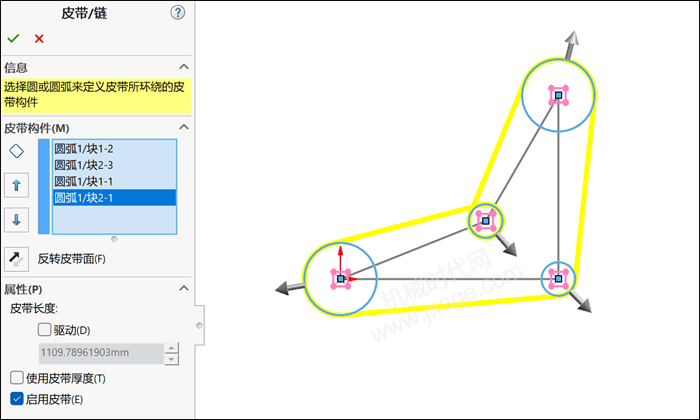

按顺时针顺序选择这些块，从顶部滑轮开始，以便它们进入“皮带构件”选择框，如下图所示。

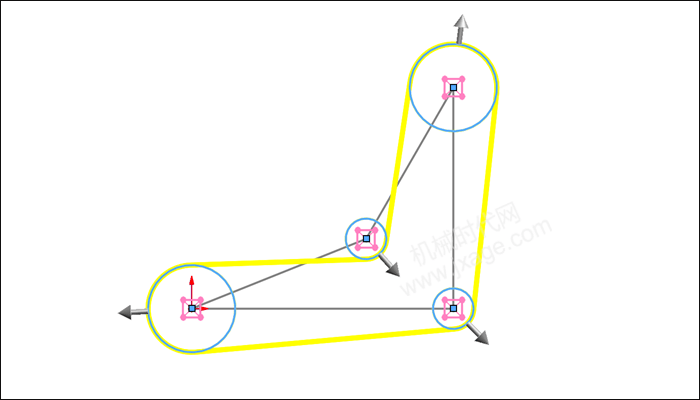

在最后一个滑轮上，点击“反转方向”箭头，使皮带以正确的方式绕过滑轮，如下图所示。

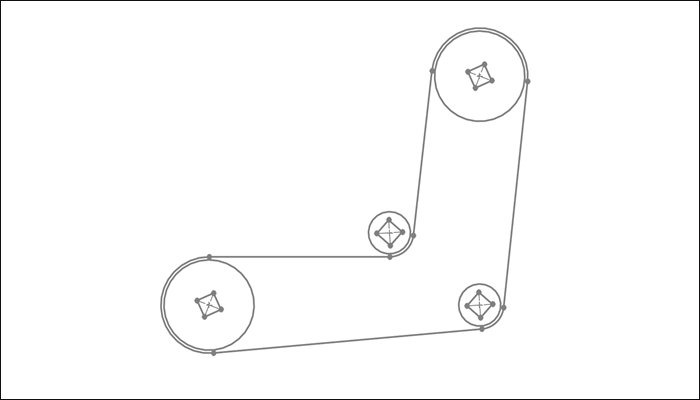

12. 点击“使用皮带厚度”选项，并指定厚度为10mm。
13. 点击并拖动滑轮中正方形的一个角，所有滑轮都应转动，就好像它们是真实的机构一样。
