SolidWorks草绘圆角和普通圆角命令有哪些区别?

  • 563 次阅读
  • 阅读模式

在SOLIDWORKS中,主要有两种方法可以创建圆角:圆角命令和草绘圆角。下面我们将简单介绍在SOLIDWORKS中使用圆角命令和草绘圆角之间的主要区别。

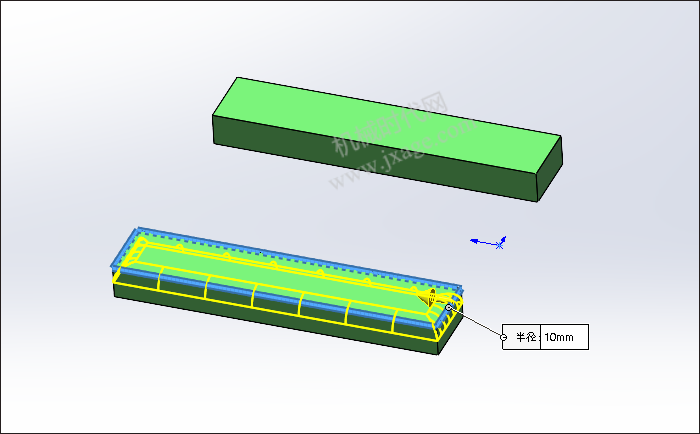

1.普通圆角:

  • 直接应用于零件,无需创建草图。
  • 可以使用不同类型的圆角形状来创建圆角,例如常半径、变半径和面圆角。
  • 圆角是动态的,如果零件的底层几何形状发生变化,圆角会自动更新。
  • 圆角的主要优点之一是它们易于创建和修改。
  • 然而,在创建复杂形状时,它们存在一些限制,因为圆角形状受到常半径或变半径的限制。

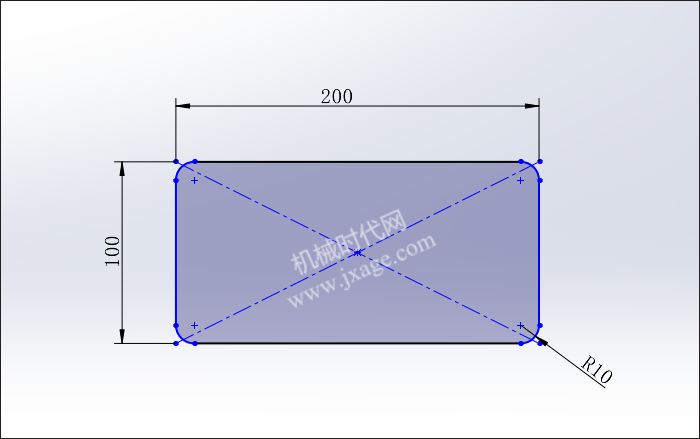

2.草绘圆角:

  • 草绘圆角是使用定义圆角形状的草图创建的。
  • 草绘圆角允许创建更复杂的形状,因为圆角形状由草图定义。
  • 它们不是动态的,如果零件的底层几何形状发生变化,草绘圆角不会自动更新。
  • 其中一个主要优点是,它们允许创建更复杂的形状。
  • 然而,与普通圆角相比,草绘圆角更难创建和修改。

总之,普通圆角和草绘圆角都有各自的优点和限制。在决定使用哪种方法时,重要的是考虑圆角形状的复杂程度和对形状的期望控制水平。对于简单的圆角形状,通常应选择普通圆角。对于更复杂的圆角形状,通常应选择草绘圆角。还需要注意的是,这两种方法可以结合使用,以实现所需的结果。
