3个实用的SOLIDWORKS装配技巧

  • 822 次阅读
  • 阅读模式

大家都知道SOLIDWORKS装配体在打开过程中会自动进行性能检查,如果我们在创建装配体时没有遵循基本的配合原则,那么随着操作步骤的增多,问题会逐渐累积。

比如我们在打开装配体时花费很多的时间,那么很可能是由于我们在创建装配体时没有遵循基本的配合原则。

以下为创建装配体应遵循的基本配合原则:

技巧1:不要使用过多的固定零件或参考

当装配体中的固定零件或参考较多时,SOLIDWORKS计算的时间会更长,并且容易出现错误。

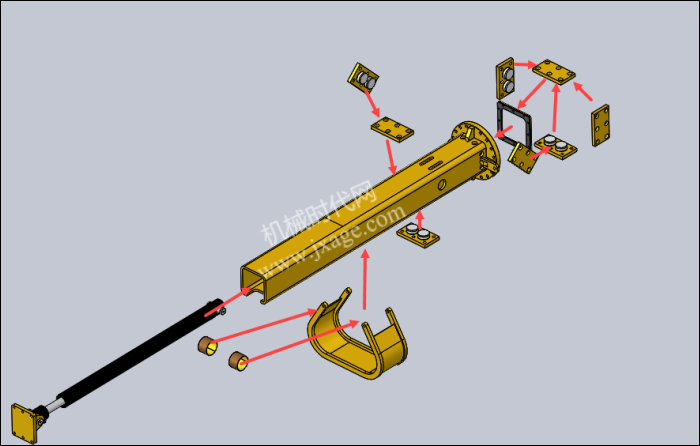

良好的配合方案

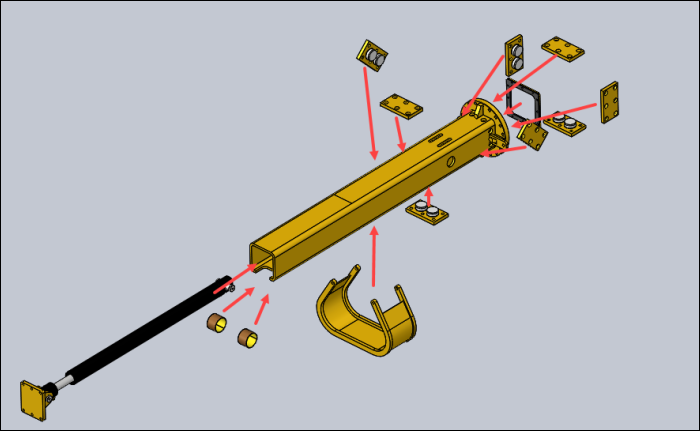

应避免的配合方案

技巧2:避免创建循环引用

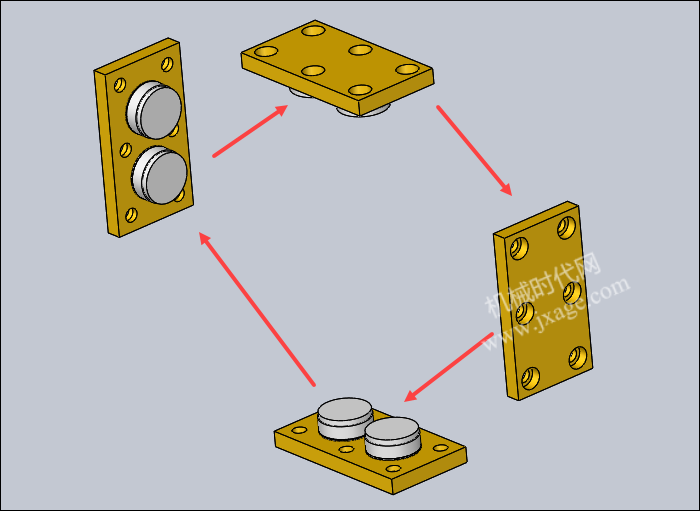

循环引用是指添加后续配合时导致冲突的情况,SOLIDWORKS必须重新构建和求解循环配合方案。当SOLIDWORKS识别到循环引用时,会在性能评估中进行显示。

技巧3:避免使用冗余配合

SOLIDWORKS确实允许使用一些冗余配合(除了距离和角度)。但是如果出现问题,这种配合方案更难求解,并且需要更多时间来解决。
