SOLIDWORKS 如何在模型之间共享全局变量和方程式?

SOLIDWORKS 中的全局变量和方程式将各种尺寸链接到特定值或相互链接,仅通过修改几个变量即可控制模型的大小和形状,此外方程式和变量可以在零件设计表中加以利用,进一步利用 SOLIDWORKS 的参数化功能来控制模型。这些全局变量和方程不限于单个零件或组件,还可以在不同模型之间共享 SOLIDWORKS的变量或方程。

方法如下:

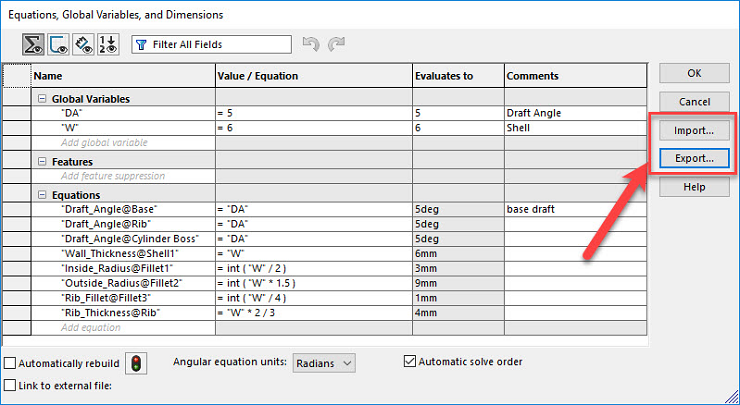

1.我们可以点击“工具” > “方程式”打开方程式、全局变量和尺寸窗口。此外我们还可以在位于特征设计树的方程式文件夹中找到它们。

在 SOLIDWORKS 中,可以将所有或选定数量的方程导出到文本文件,然后可以利用该文本文件,将其中的方程导入到其他模型。

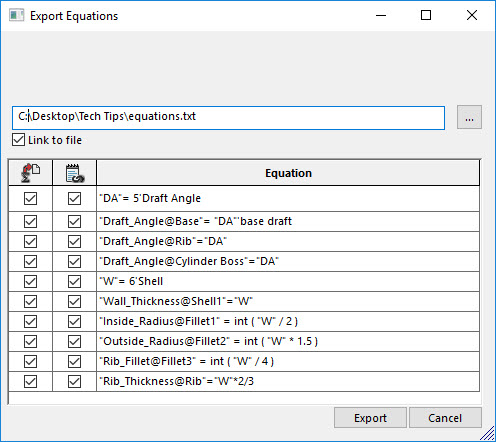

2.按下输出按钮后,在“输出方程式”窗口中,可以选择要导出的全局变量或方程,以及要链接到导出文件的变量或方程式。

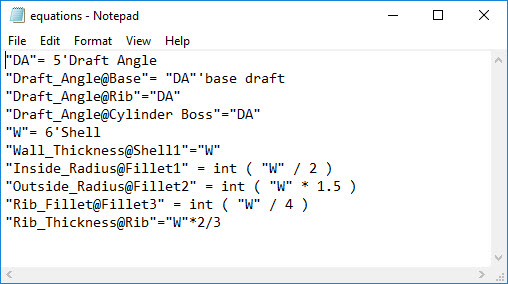

3.导出的文件是一个 *.txt 文件,可以使用 Windows 记事本打开该文件。这些方程式也可以写在记事本文件中,然后导入到我们的零件或装配模型中。

该文件也可以被修改并重新导入到我们的模型中,或者选择“链接到外部文件”选项以将导出的 *txt 文件的更改应用到 SOLIDWORKS 文件。

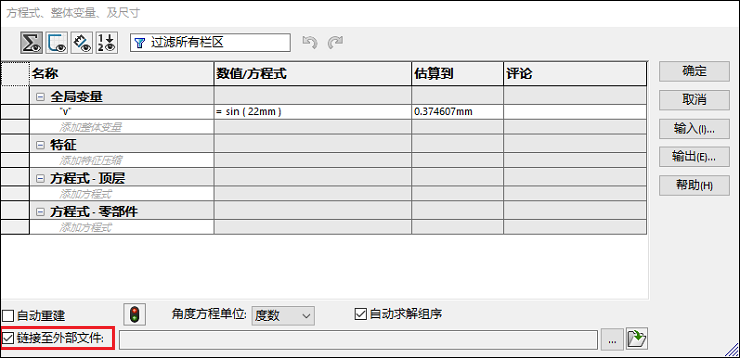

“链接至外部文件”选项可以在方程式、全局变量和尺寸窗口的左下角找到。
