Proe曲面建模(2):幸运星

  • 2,627 次阅读
  • 阅读模式

本文涉及到的特征有:边界混合、加厚、阵列、镜像、填充和合并。

文章末尾下载练习文件

方法:

1.新建文件。

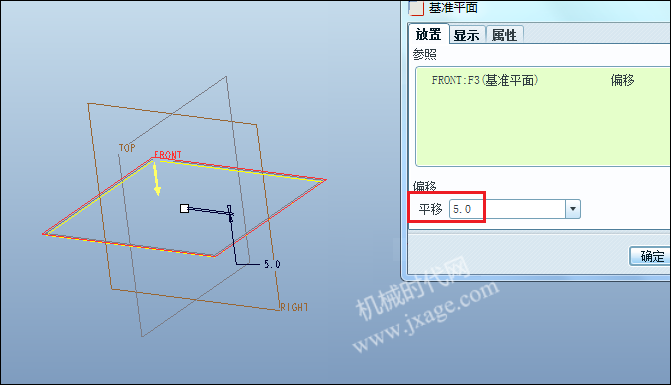

2.创建基准平面DTM1.点击基准平面工具,选择FRONT平面,偏移距离为5。

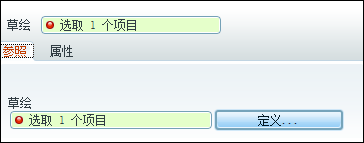

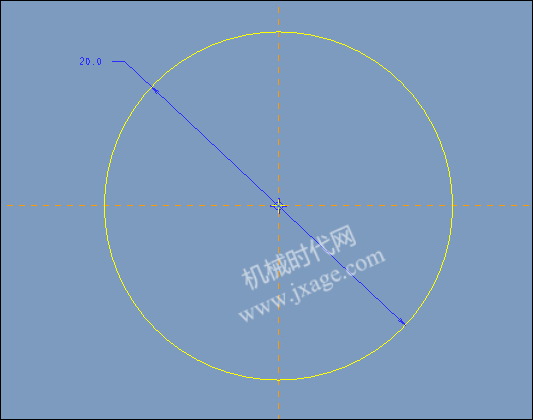

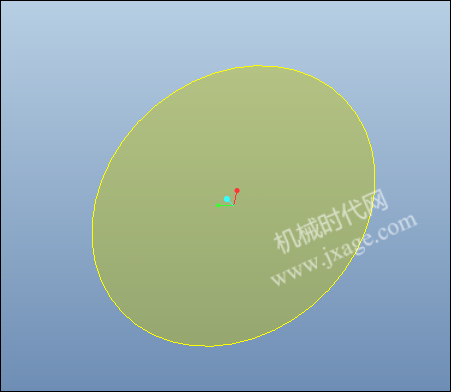

3.点击【编辑】-【填充】,弹出如下控制面板。点击【参照】-【定义】,选择DTM1作为草绘平面,绘制如下草绘。

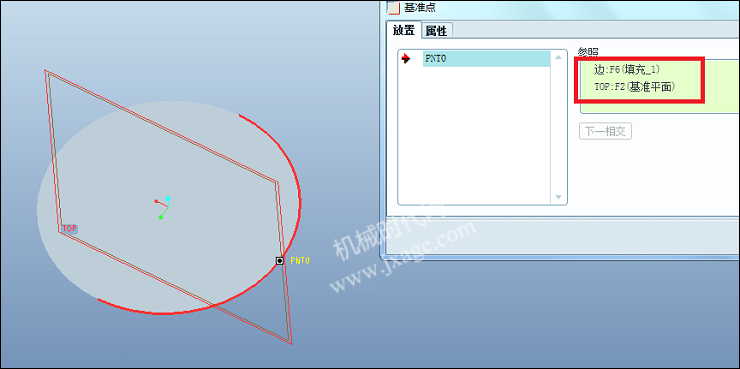

4.创建基准点。

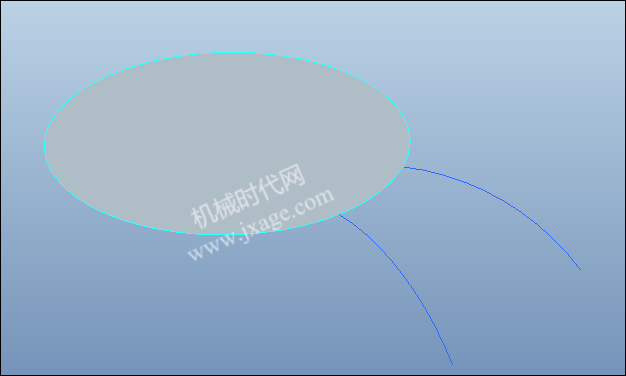

5.选择TOP平面作为草绘平面,绘制如下草绘。

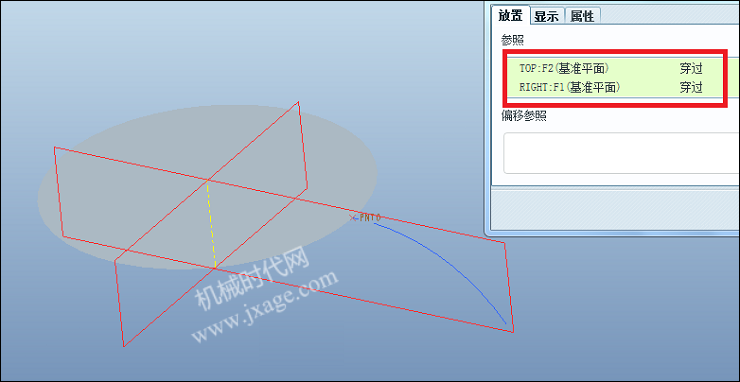

6.创建基准轴。

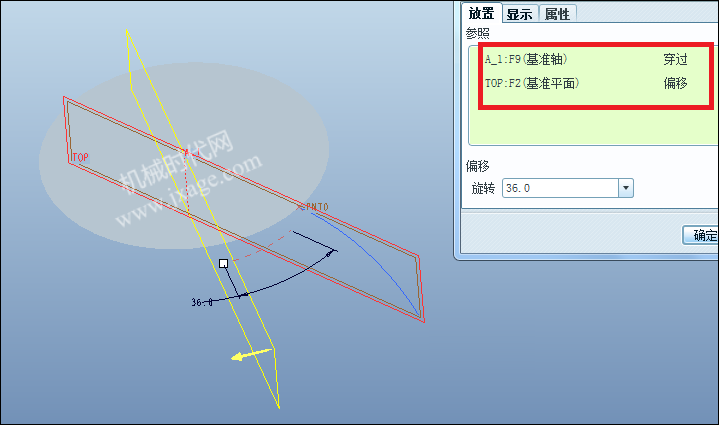

7.创建基准平面DTM2。

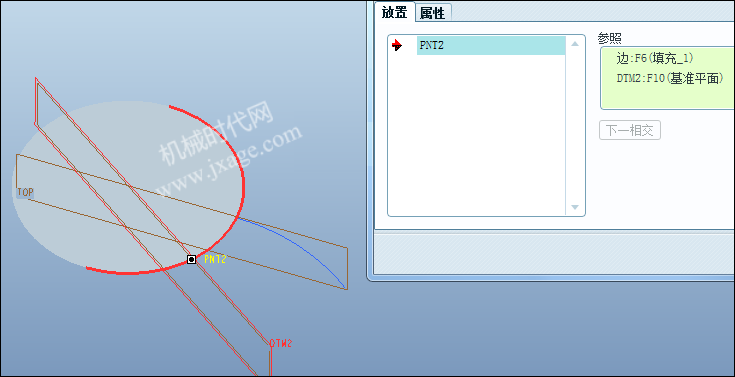

8.创建基准点。

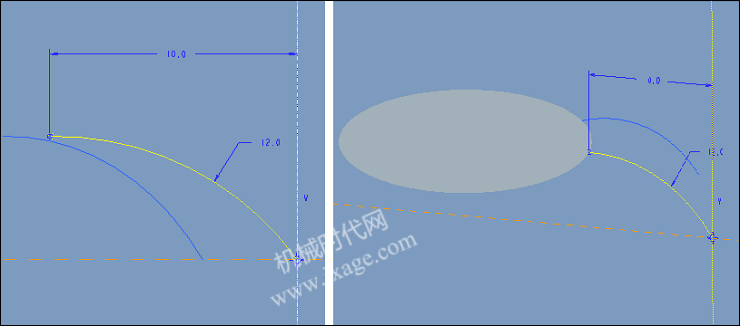

9.选择DTM2作为草绘平面绘制如下草绘。

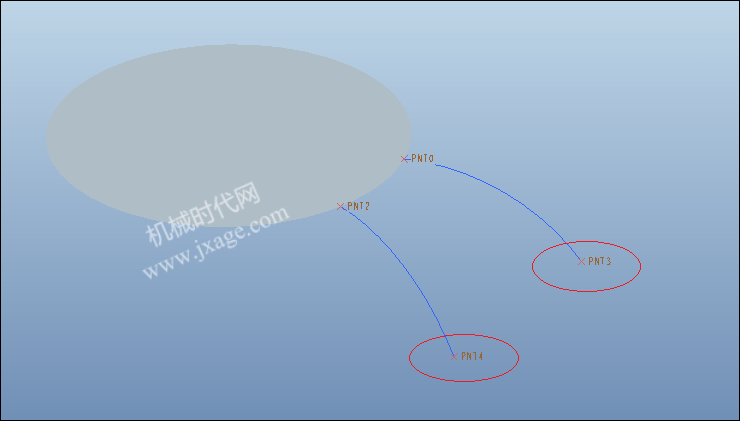

10.创建如下基准点。

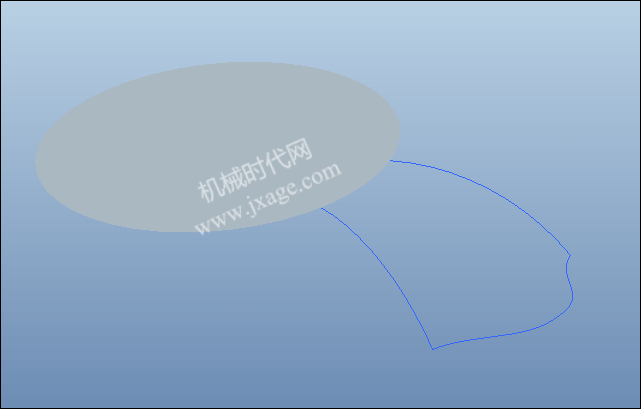

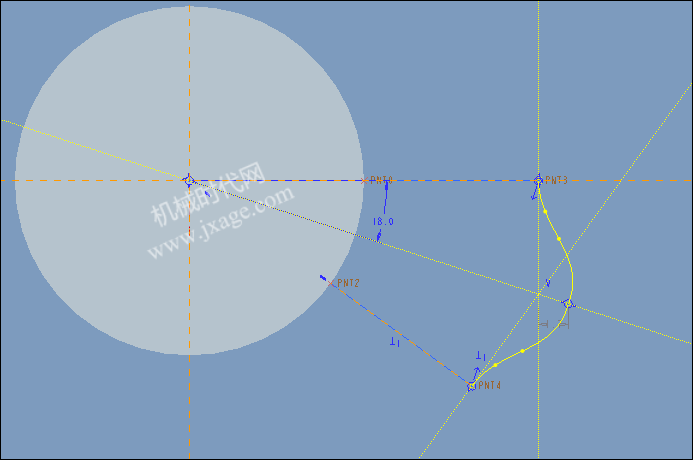

11.选择FRONT平面创建如下草绘。

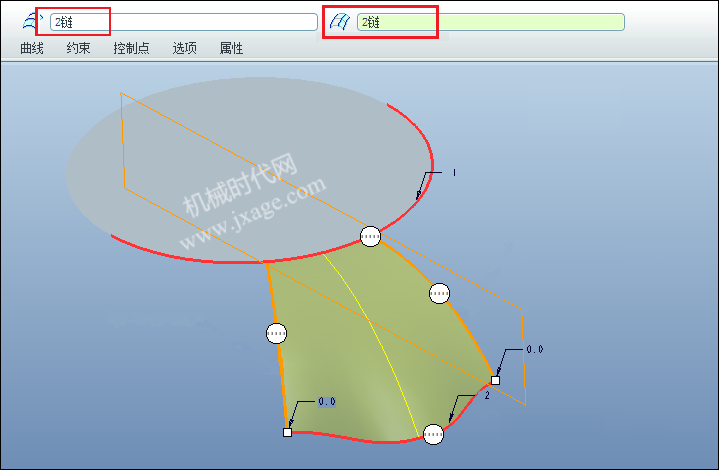

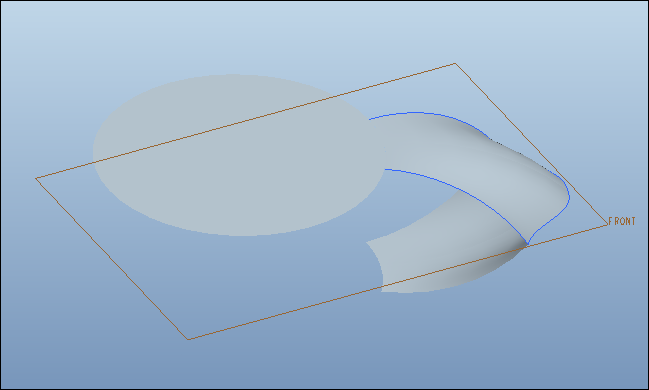

12.点击【插入】-【边界混合】,按照下面进行设置。

13.选择边界混合特征和填充特征,点击镜像,镜像平面为FRONT平面。

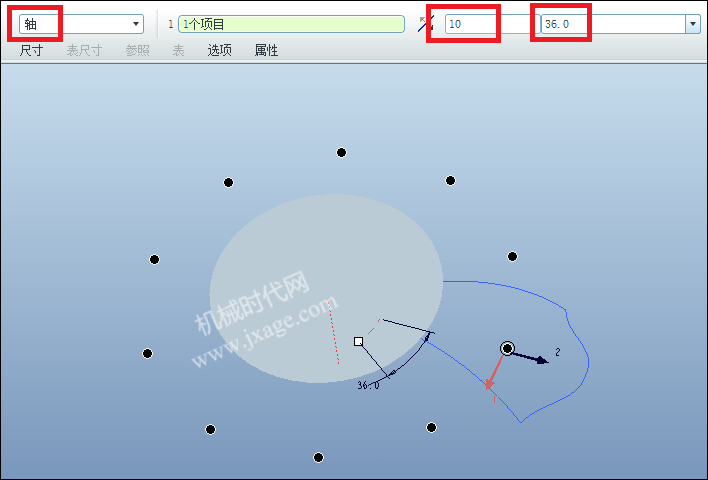

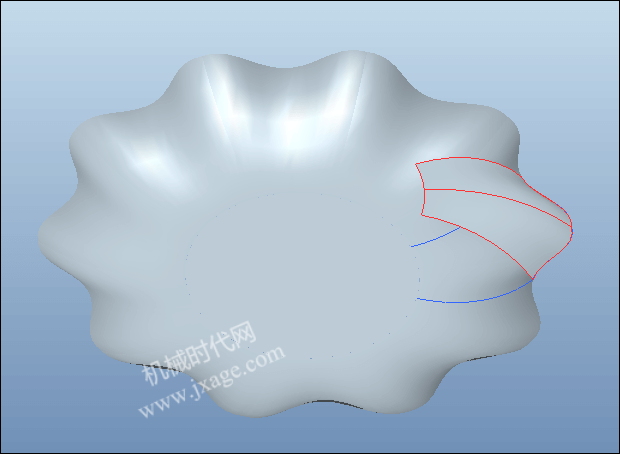

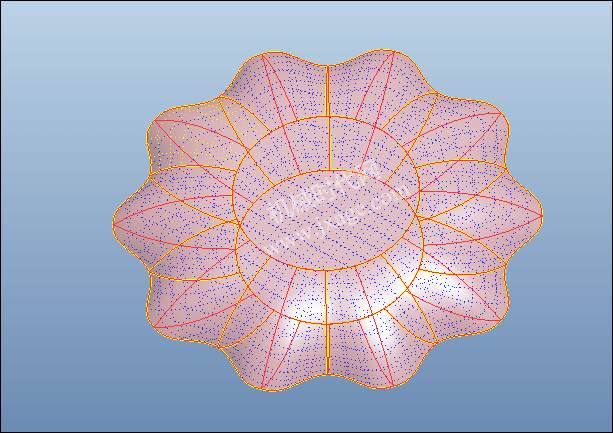

14.选择第12创建的边界混合特征,进行阵列,阵列方式为【轴】。

15.将边界混合的镜像特征也使用轴阵列,阵列方式和上一步一样。

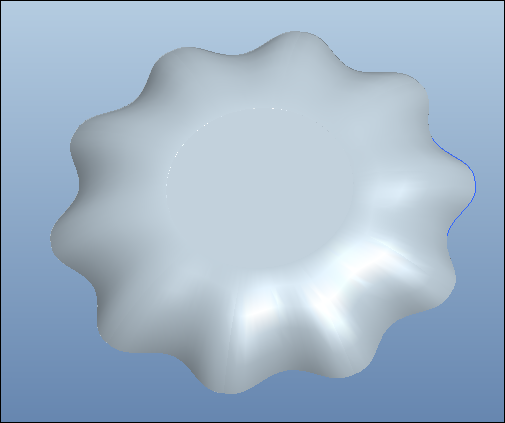

16.将所有曲面合并。

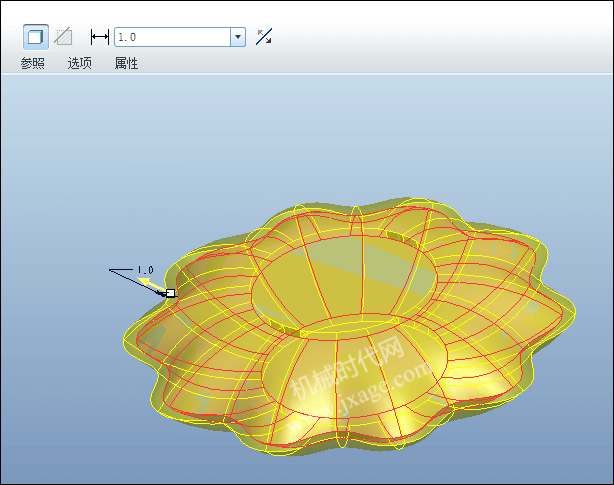

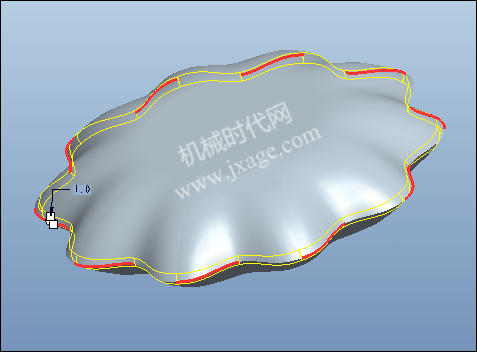

17.在模型树点击【合并1】,再点击【编辑】-【加厚】。

18.倒角。

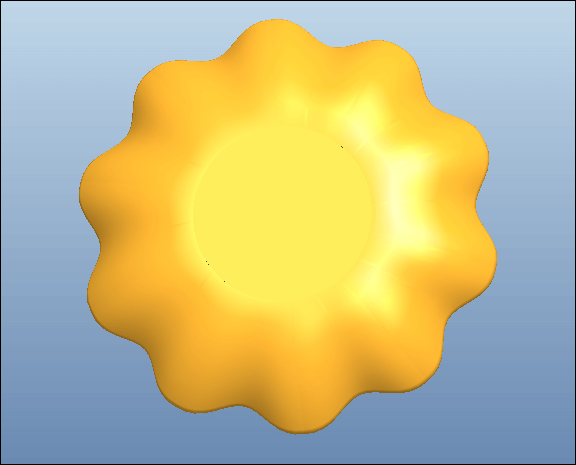

19.着色。

模型下载:

此处为隐藏的内容
注册登录后,方可查看
