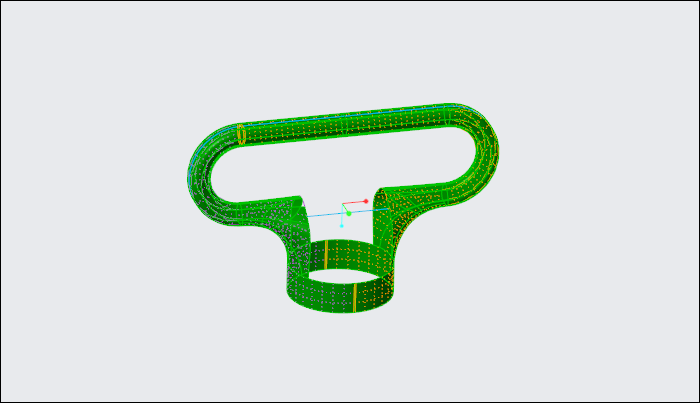

最终结果如下图所示:

Creo曲面建模(51):提手-图片1

文章末尾下载模型

方法:

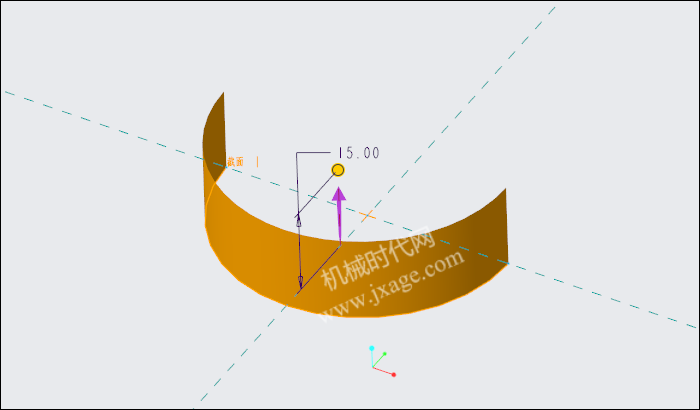

1.点击拉伸,在FRONT平面绘制如下图所示的草图。Creo曲面建模(51):提手-图片2

设置拉伸深度为15mm。

Creo曲面建模(51):提手-图片3

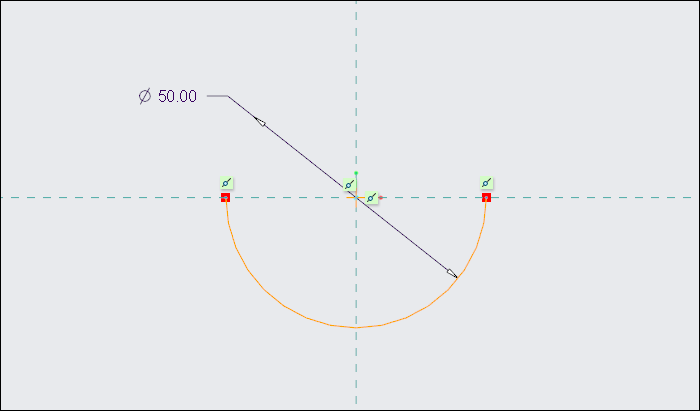

2.点击草绘,在TOP平面绘制如下图所示的草图。

Creo曲面建模(51):提手-图片4

3.点击扫描,选择上一步创建的草图作为扫描的路径,如下图所示。

Creo曲面建模(51):提手-图片5

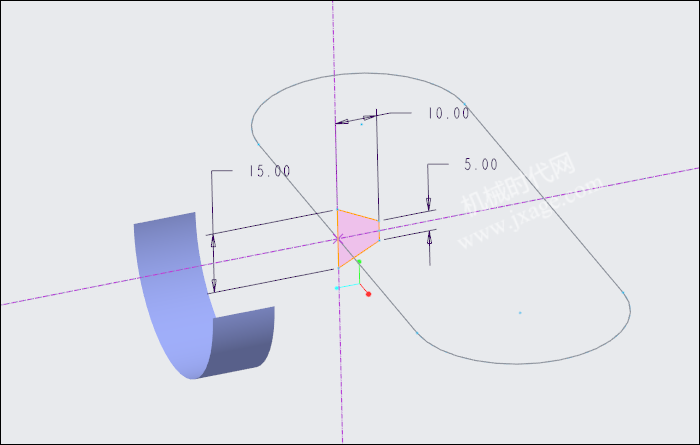

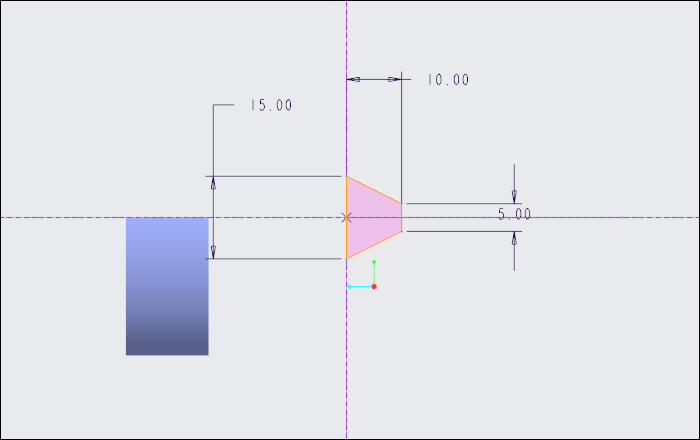

进入草绘环境,绘制如下图所示的草图作为扫描的截面。

Creo曲面建模(51):提手-图片6

Creo曲面建模(51):提手-图片7

扫描类型选择曲面,点击勾号完成。

Creo曲面建模(51):提手-图片8

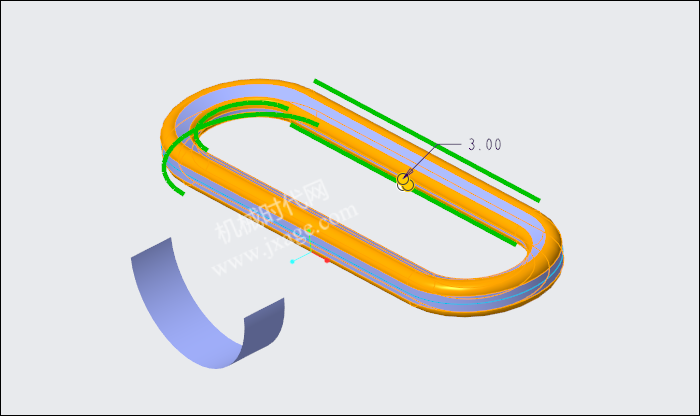

4.倒圆角。

Creo曲面建模(51):提手-图片9

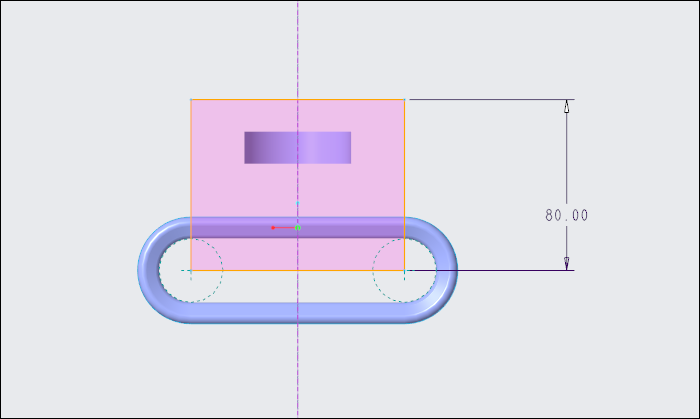

5.点击拉伸,在TOP平面绘制如下图所示的草图。

Creo曲面建模(51):提手-图片10

拉伸类型选择“曲面”,激活“移除材料”按钮,对扫描曲面进行拉伸切除,如下图所示。

Creo曲面建模(51):提手-图片11

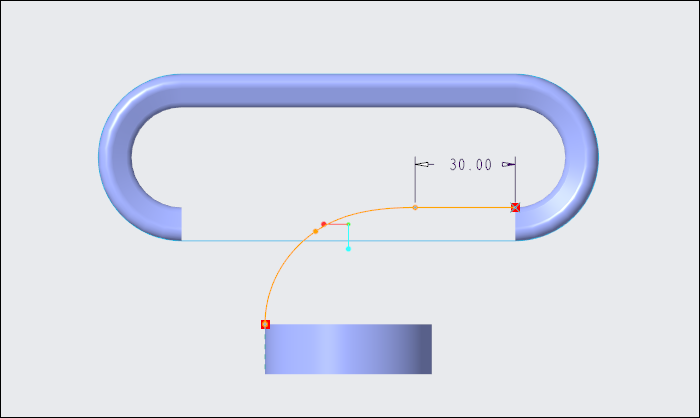

6.点击拉伸,类型选择曲面,在TOP平面绘制如下图所示的草图。

Creo曲面建模(51):提手-图片12

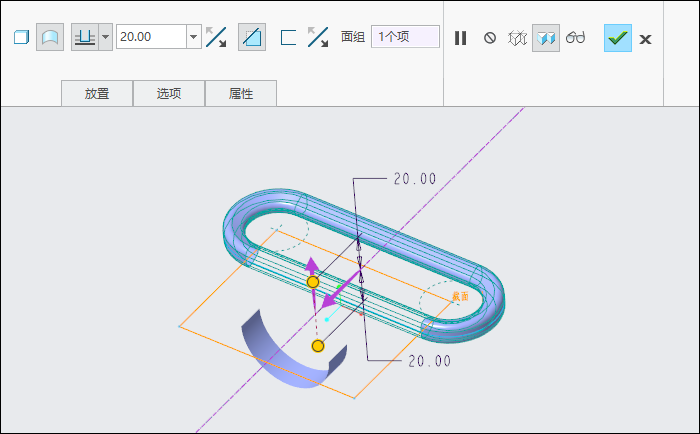

设置拉伸深度为10mm,点击勾号完成。

Creo曲面建模(51):提手-图片13

7.再次点击拉伸,类型选择曲面,在TOP平面绘制如下图所示的草图。

Creo曲面建模(51):提手-图片14

设置拉伸深度为10mm,点击勾号完成。

Creo曲面建模(51):提手-图片15

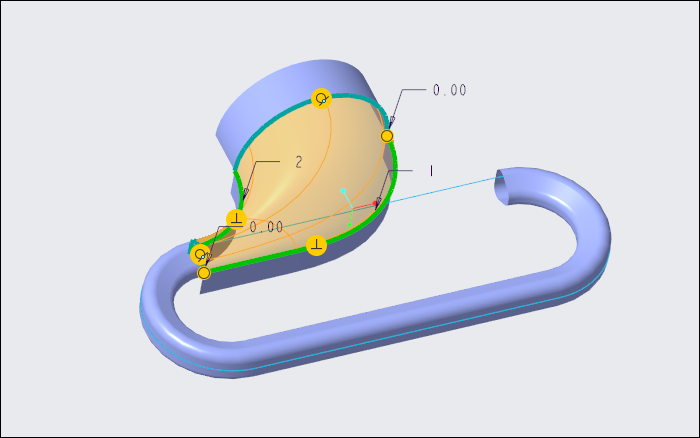

8.点击边界混合,选择下图所示的两组对边作为方向1和方向2链,边界条件如下图所示,点击勾号完成。

Creo曲面建模(51):提手-图片16

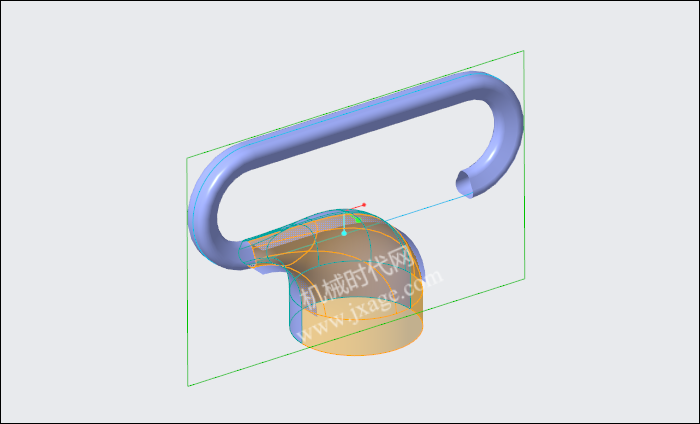

9.镜像边界混合曲面。

Creo曲面建模(51):提手-图片17

10.对边界混合曲面进行合并。

Creo曲面建模(51):提手-图片18

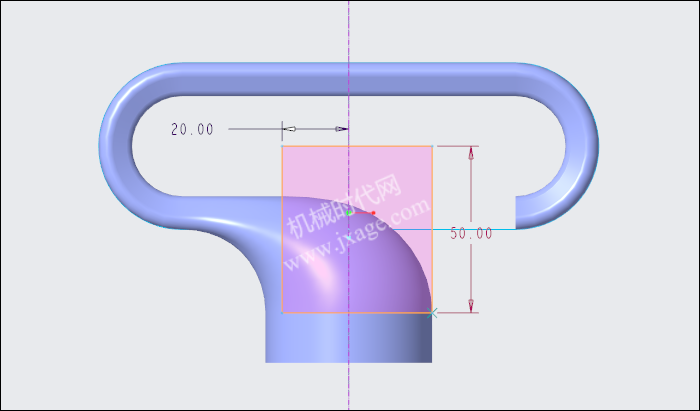

11.点击拉伸,在TOP平面绘制如下图所示的草图。

Creo曲面建模(51):提手-图片19

拉伸类型选择“曲面”,两侧对称拉伸,几何“移除材料”按钮,对上一步的合并曲面进行拉伸切除。

Creo曲面建模(51):提手-图片20

12.对剩下的所有曲面进行合并。

Creo曲面建模(51):提手-图片21

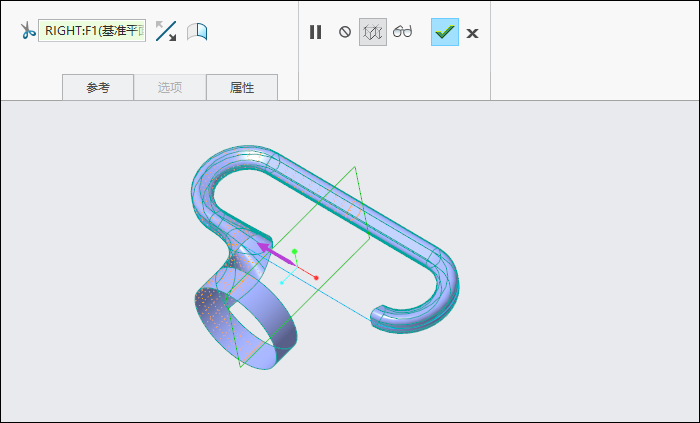

13.选择合并后的曲面,点击修剪命令,选择RIGHT作为修剪工具,对曲面进行修剪,如下图所示。

Creo曲面建模(51):提手-图片22

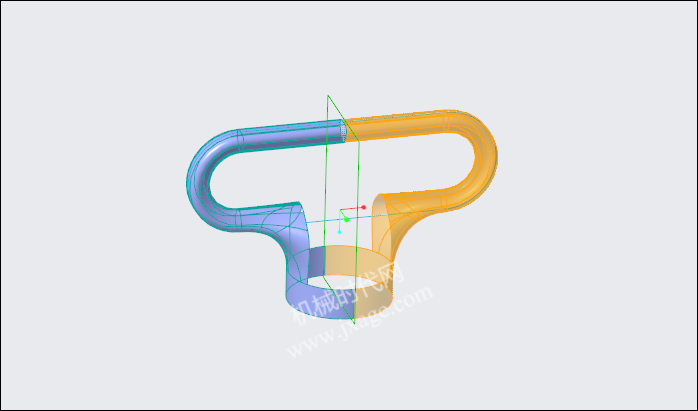

14.对剩下的曲面进行镜像。

Creo曲面建模(51):提手-图片23

15.对两个曲面进行合并。

Creo曲面建模(51):提手-图片24

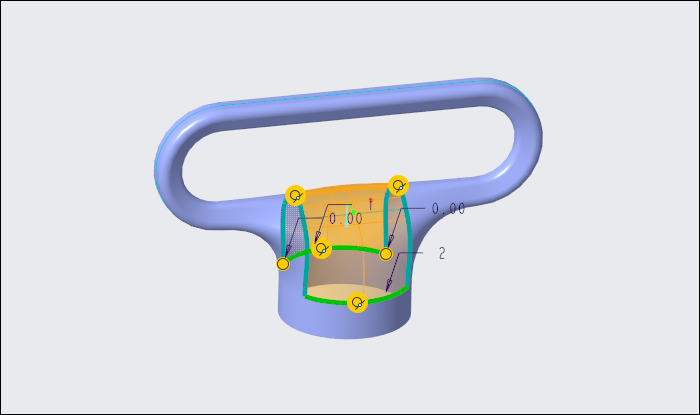

16.点击边界混合,选择下图所示的两组对边作为方向1和方向2链,边界条件如下图所示,点击勾号完成。

Creo曲面建模(51):提手-图片25

17.合并所有曲面。

Creo曲面建模(51):提手-图片26

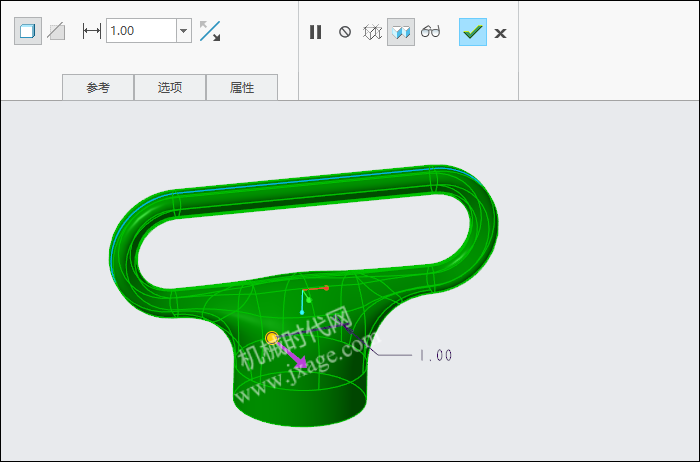

18.加厚曲面。

Creo曲面建模(51):提手-图片27

19.完成。

Creo曲面建模(51):提手-图片28
