Proe曲面建模(2):水龙头把手

  • 3,782 次阅读
  • 阅读模式

本次练习所涉及到的主要特征有:拉伸、投影、边界混合、合并、实体化。  思路:先创建出零件主体框架,再使用边界混合创建出曲面,最后进行实体化和修饰。

文章末尾下载练习文件

方法:

1.新建一个文件。

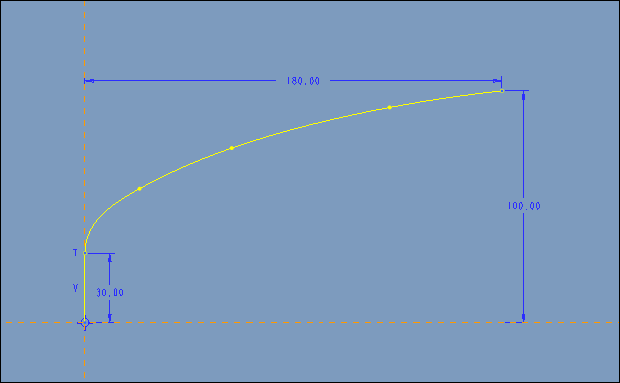

2.点击【拉伸】,选择FRONT平面作为草绘平面,绘制如下草绘,进行对称拉伸,拉伸深度为80。

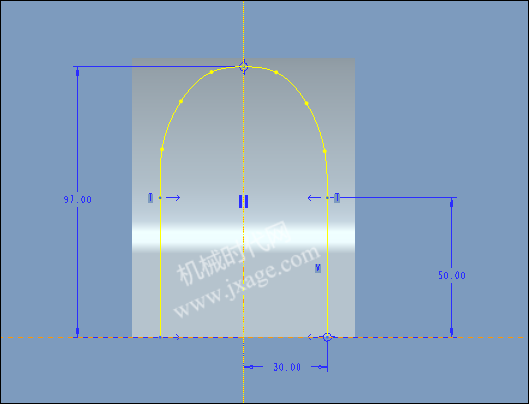

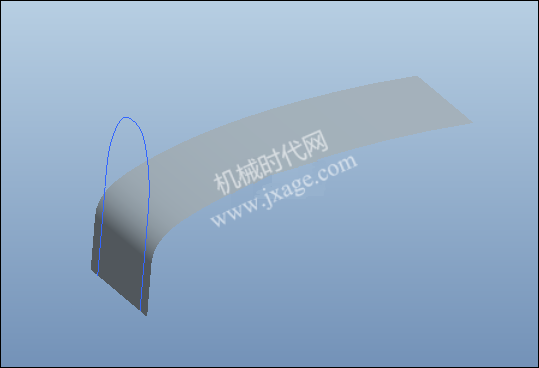

3.选择RIGHT绘制如下草绘。

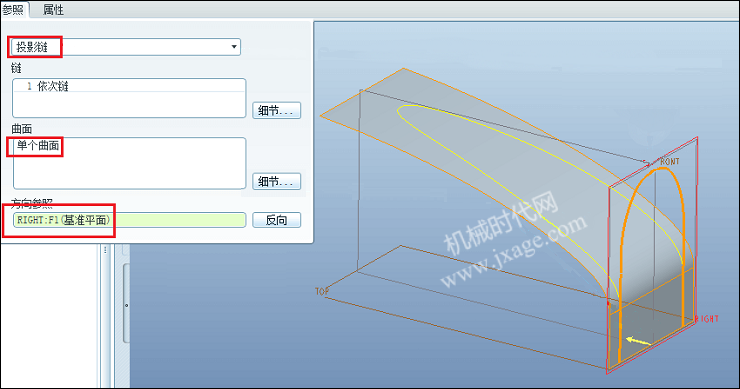

4.点击【编辑】-【投影】,弹出如下控制面板。

按照下面进行设置。

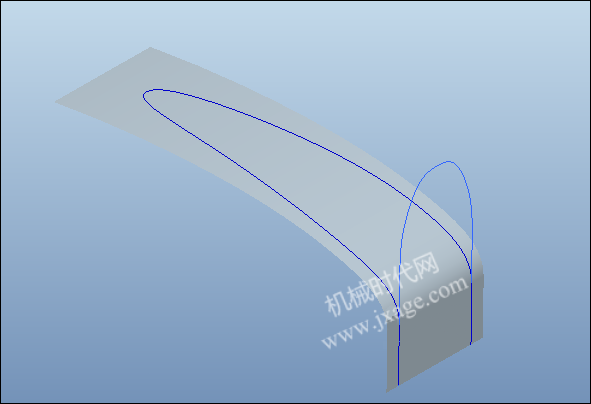

完成投影。

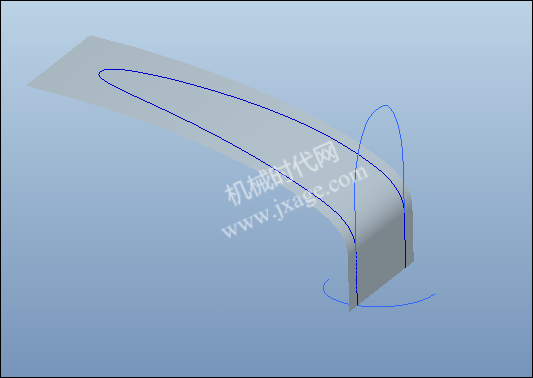

5.选择TOP平面绘制如下草绘。

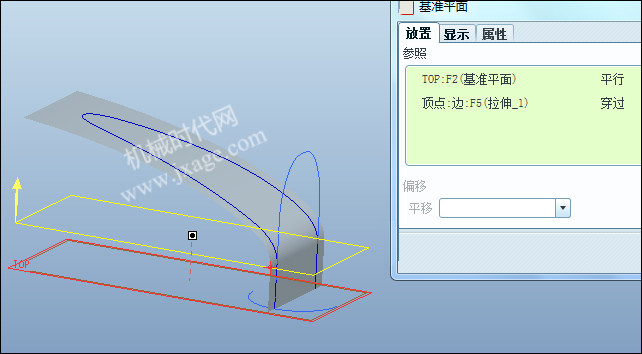

6.创建基准平面DTM1。

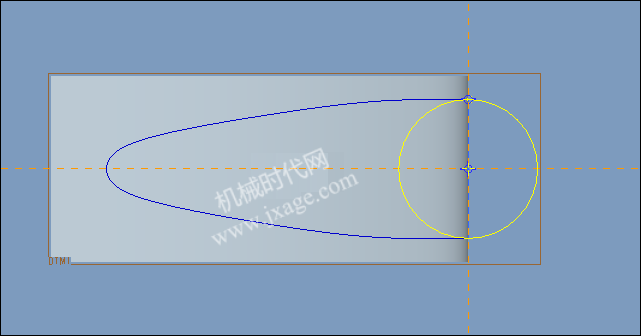

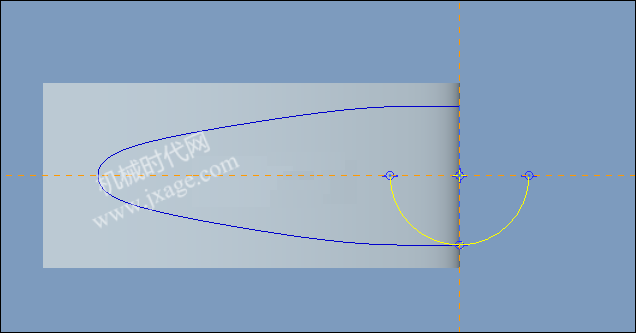

7.在DTM1平面创建如下草绘。

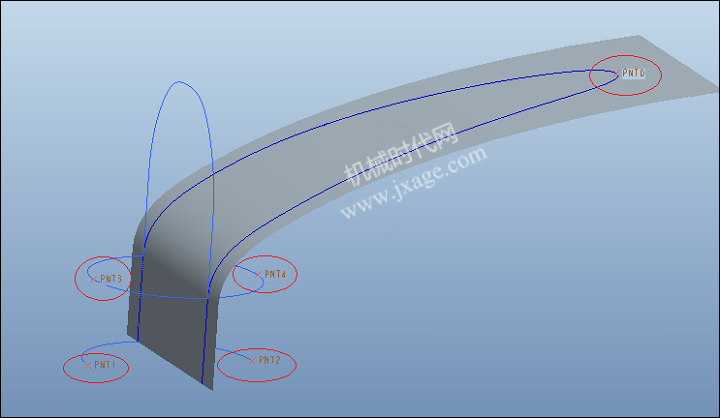

8.创建5个基准点。

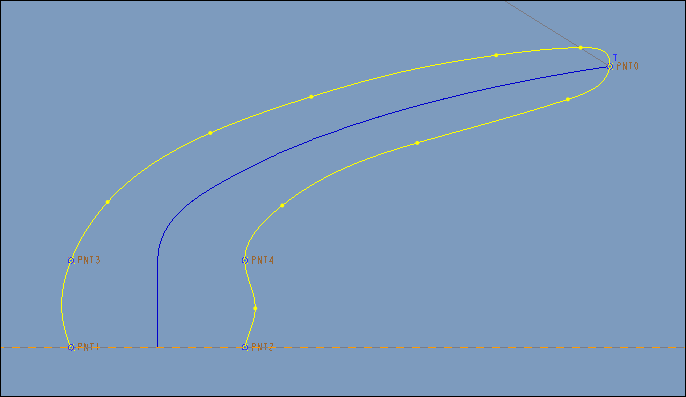

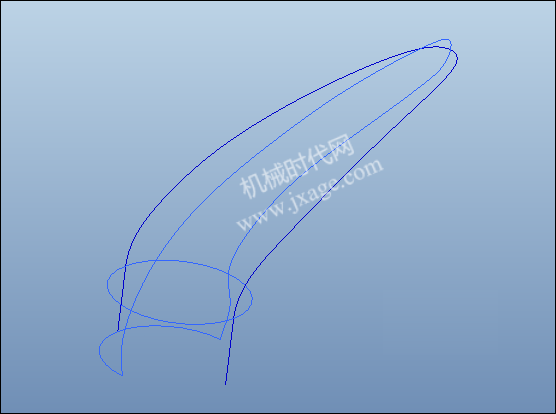

9.过这5个点绘制如下草图,尺寸自定。

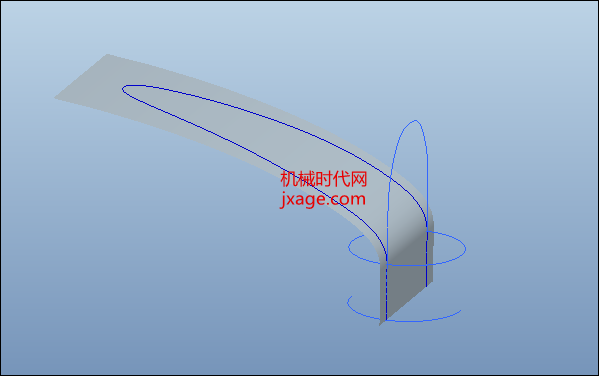

10.将拉伸特征进行隐藏。

11.点击【插入】-【边界混合】,弹出如下控制面板。

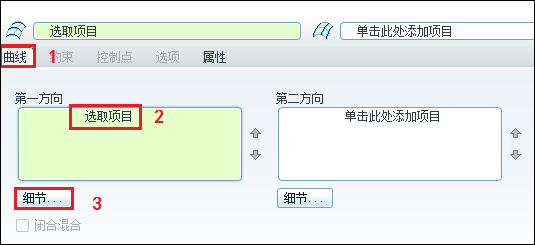

1)点击控制面板里面的【曲线】-【细节】。

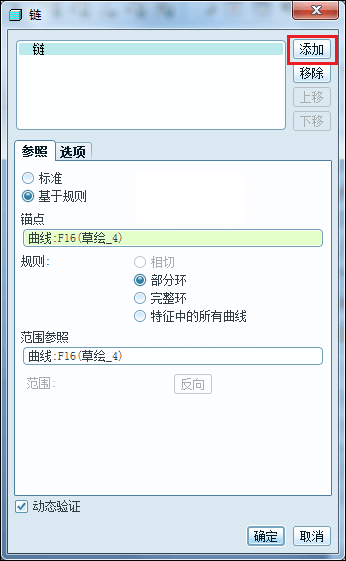

弹出如下窗口。

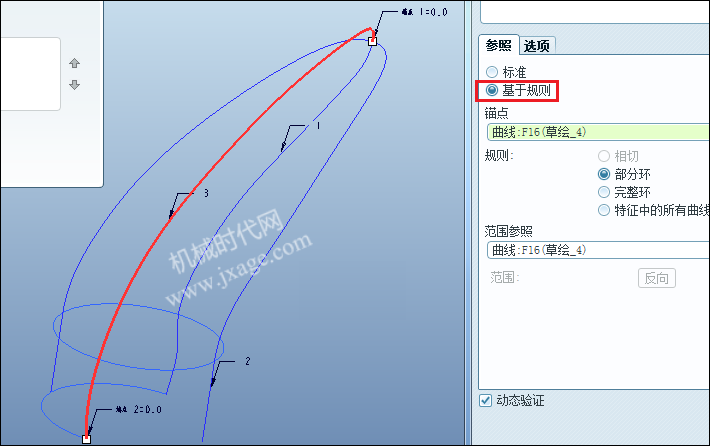

2)选择【基于准则】-【部分环】,再点击如下曲线。

3)点击【添加】,添加一条曲线。

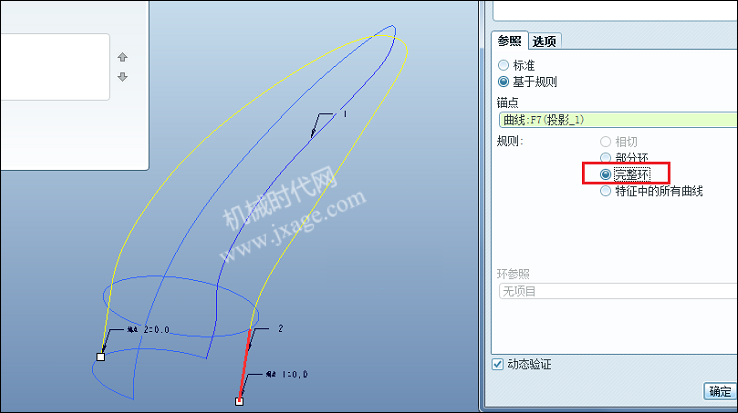

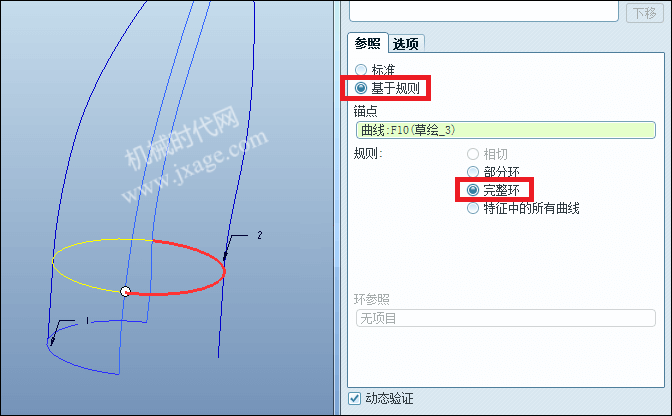

选择【基于规则】-【完整环】,选择如下曲线。

4)再次点击【添加】,添加第三条直线。

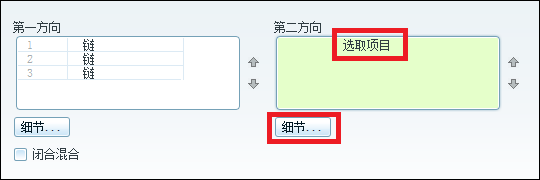

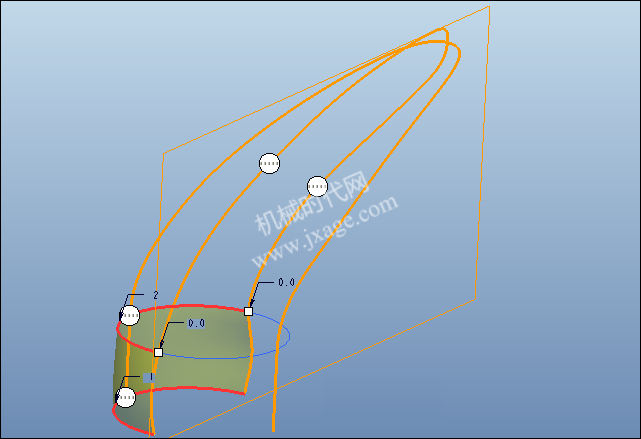

5)点击【曲线】,激活第二方向。点击【细节】,打开链窗口。

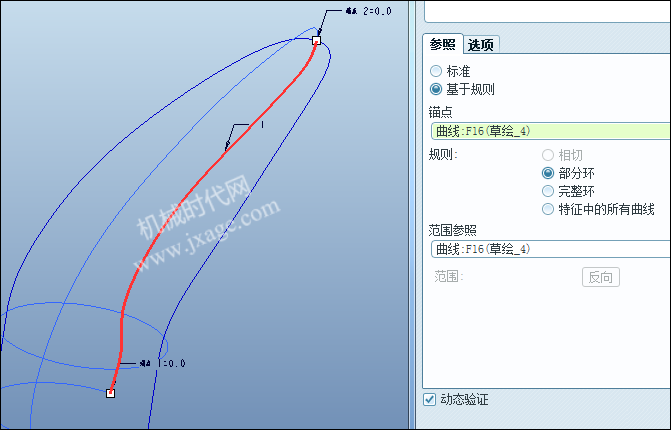

选择下图所示的曲线。

6)点击添加,添加第二方向的第二条曲线。

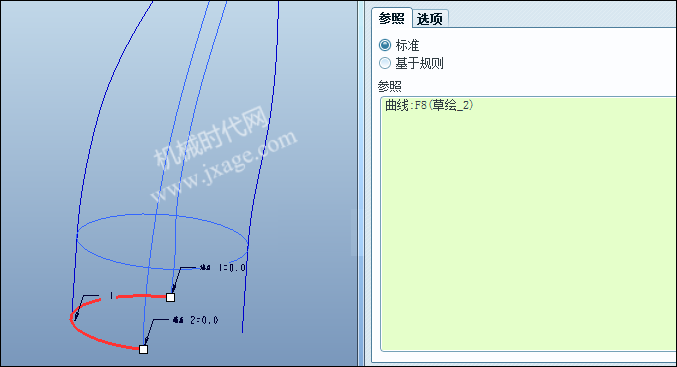

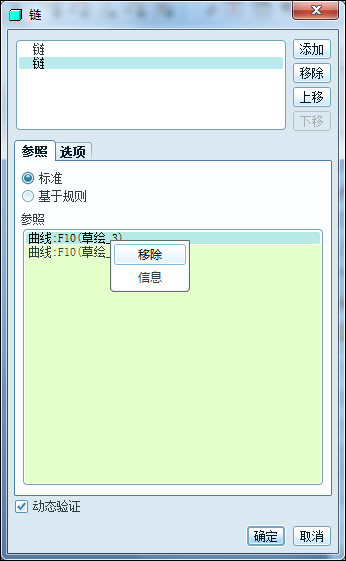

点击【标准】,将其中的一条线进行移除。

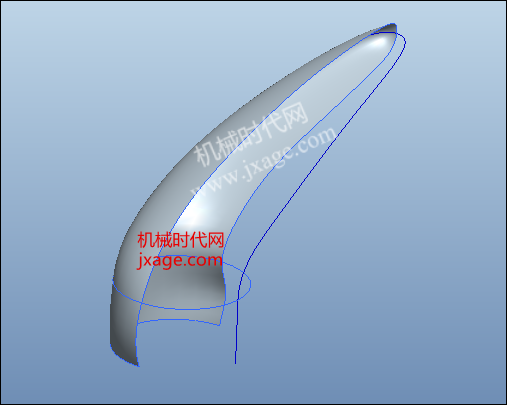

7)完成。

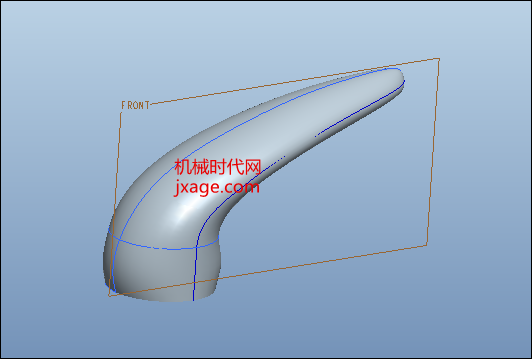

12.将边界混合特征进行镜像,选择front平面为镜像平面。

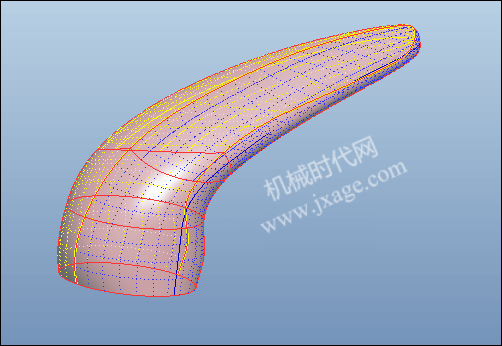

13.选择边界混合特征及其镜像,点击【编辑】-【合并】。

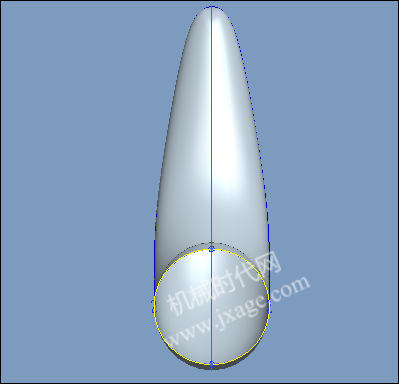

14.点击【编辑】-【填充】,将底部进行填充。

15.将填充曲面和合并1再次进行合并。

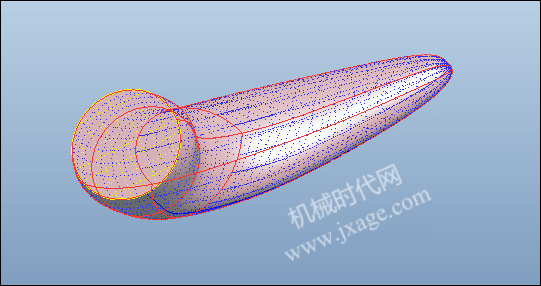

16.选择合并2,点击【编辑】-【实体化】。

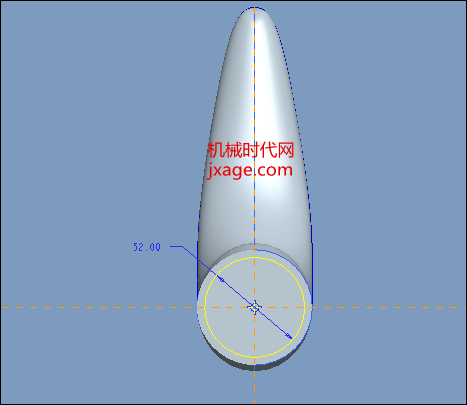

17.点击拉伸,进行拉伸切除。

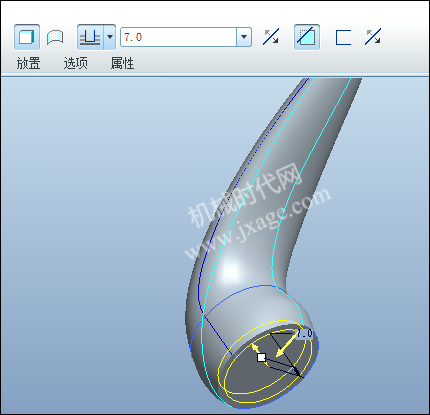

18.倒角。

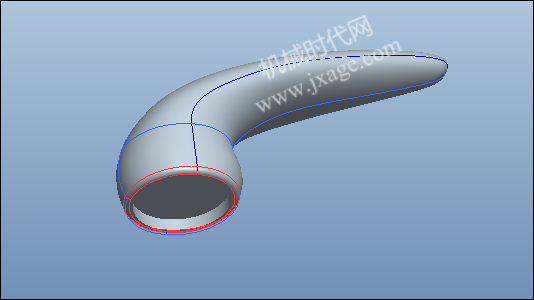

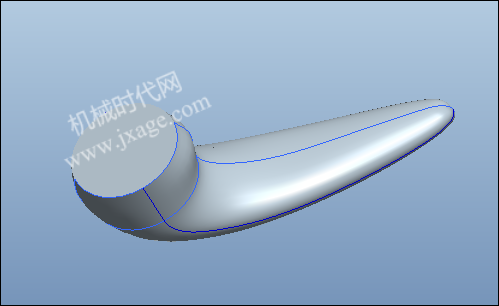

19.隐藏曲线完成。

模型下载:

此处为隐藏的内容
注册登录后,方可查看
