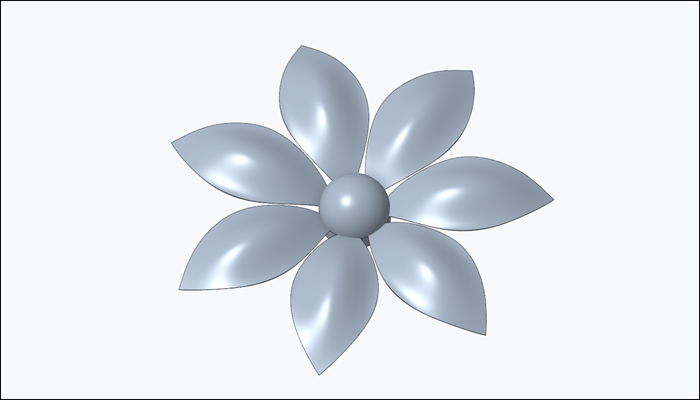

最终结果如下图所示:
文章末尾下载模型
方法:

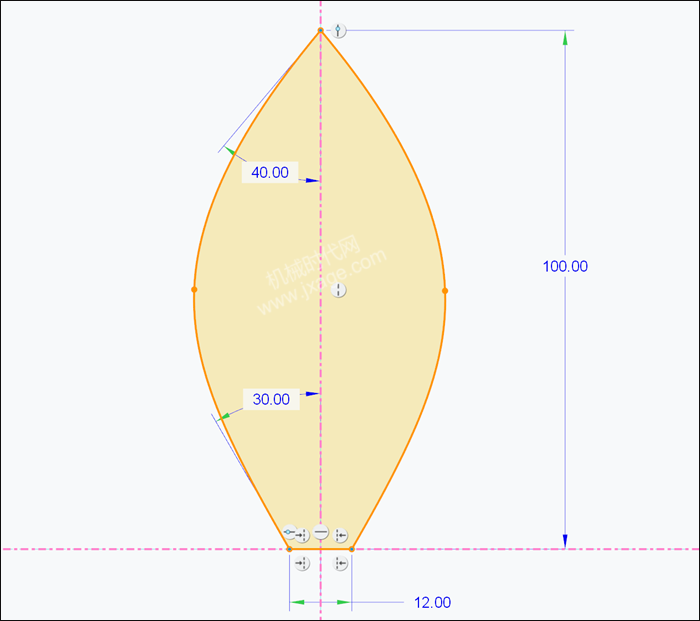

1.点击“填充”命令,选择FRONT平面作为草绘平面,绘制如下图所示。
点击勾号完成。

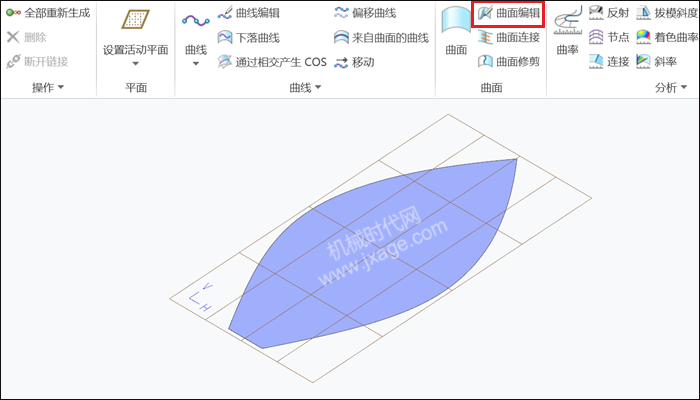

2.点击“样式”,然后点击“曲面编辑”,如下图所示。

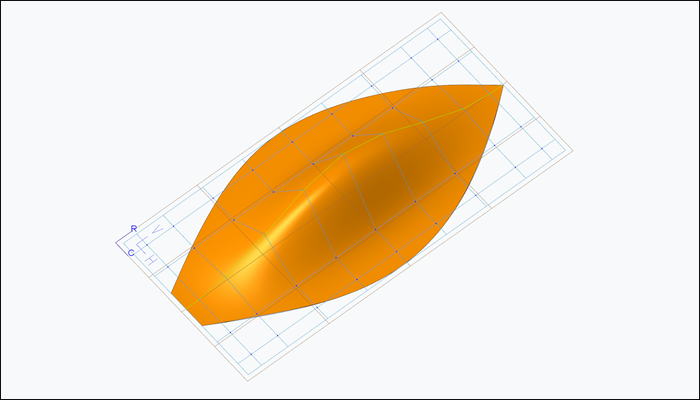

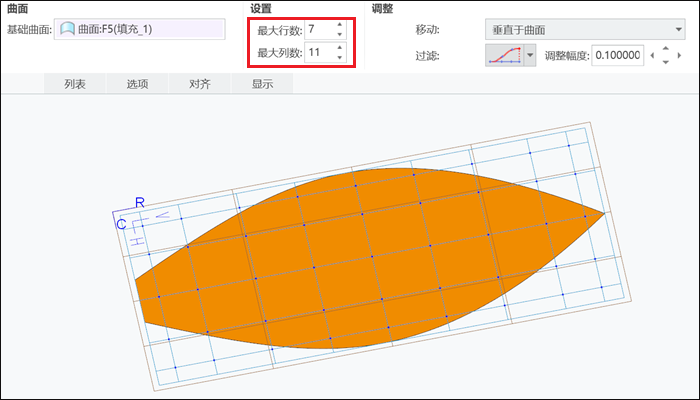

设置最大行数为7,最大列数为11,移动选择“垂直于曲面”,过滤选择“选定点的运动随到拖动点的距离平滑减少”,如下图所示。

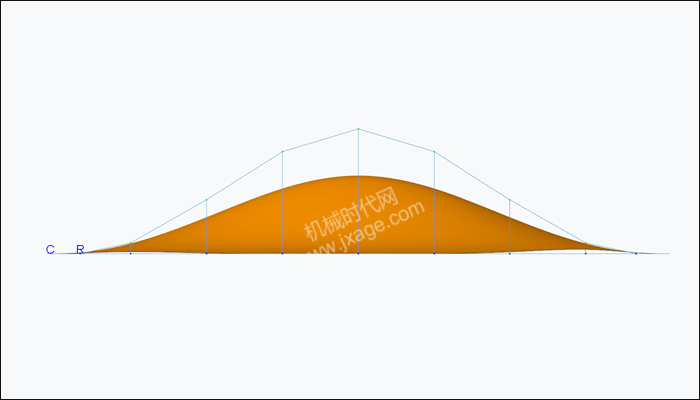

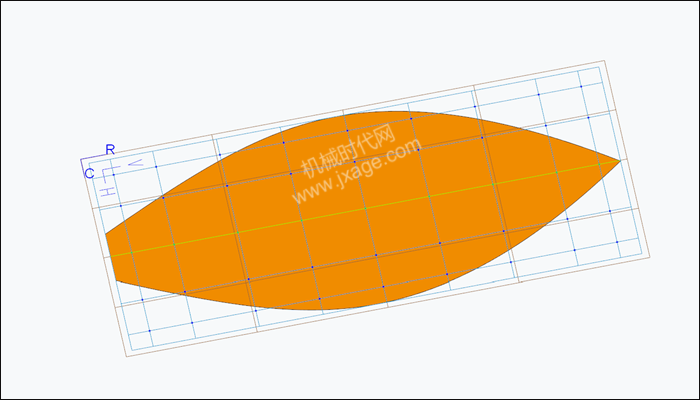

选择下图所示的绿色直线然后鼠标进行拖动,拖动到合适的位置。
完成。

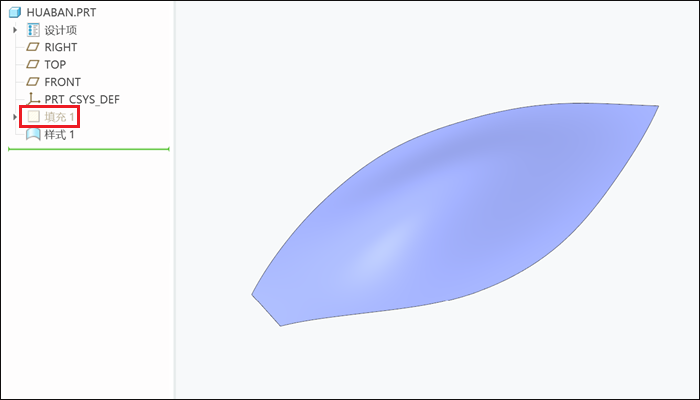

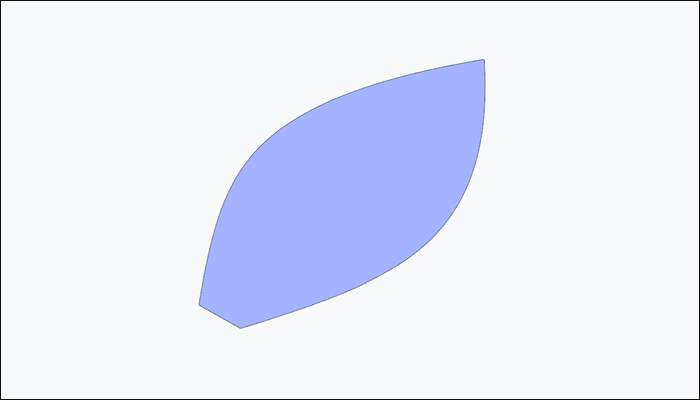

3.将第一步的填充曲面进行隐藏,如下图所示。
4.点击“扭曲”按钮,然后鼠标左键点击模型,选择下图所示的“折弯”按钮,折弯角度如下图所示。

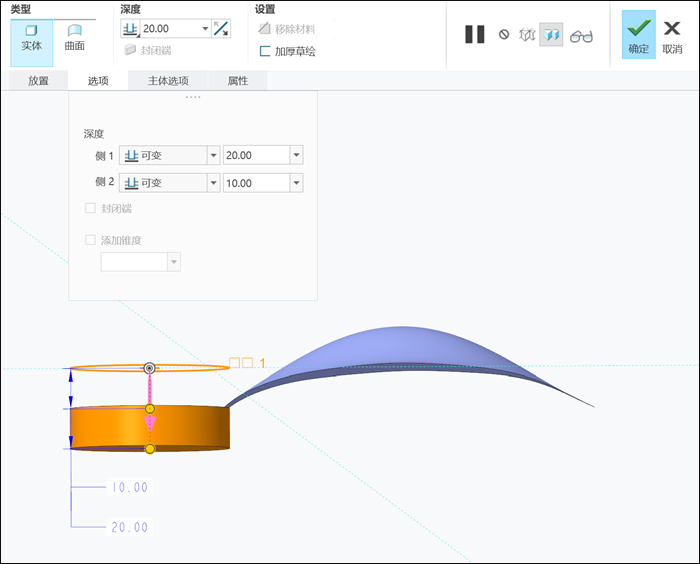

5.首先点击拉伸,选择FRONT基准面作为草绘平面,绘制如下图所示的草图。
拉伸方式按照下图进行设置。

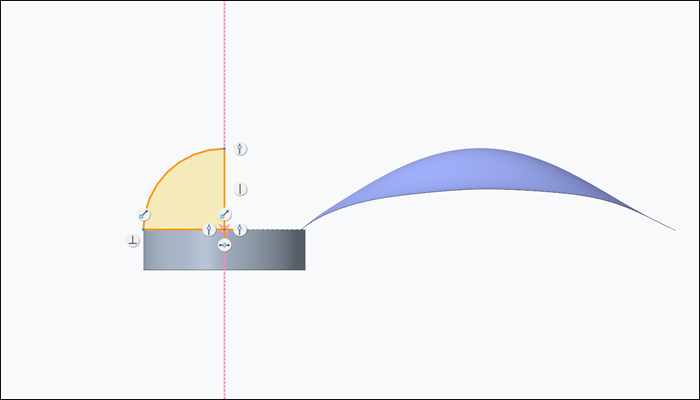

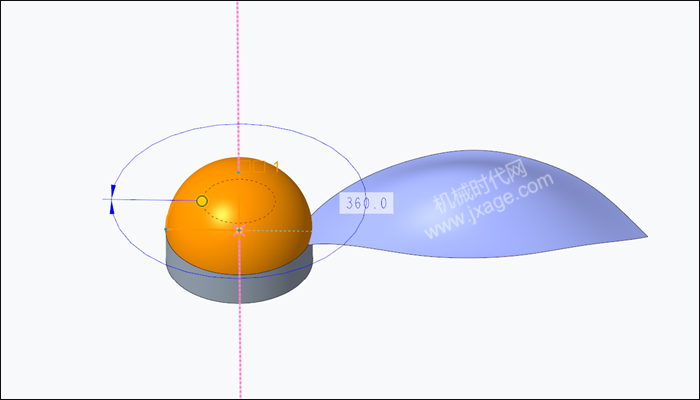

6.点击旋转,在RIGHT基准面绘制如下图所示的草图。
完成旋转。
7.加厚曲面,如下图所示。

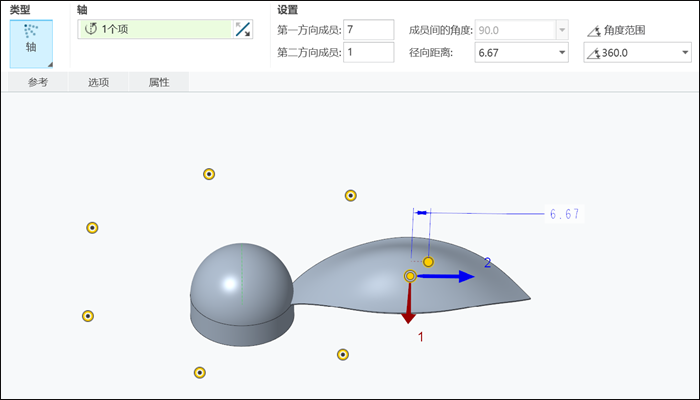

8.选择加厚的曲面,点击“阵列”,类型选择“轴”,阵列数量为7,均匀分布,如下图所示。
阵列完成。
9.完成渲染。
模型下载:
此处为隐藏的内容
注册登录后,方可查看
