Proe曲面建模(6):勺子

  • 3,620 次阅读
  • 阅读模式

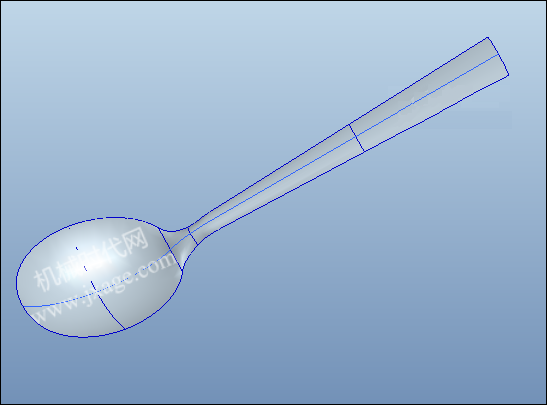

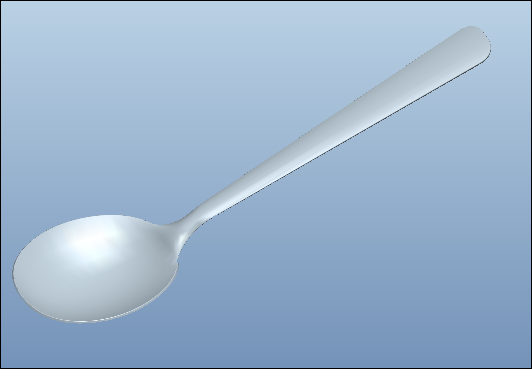

最终效果如下。

方法:

1.新建文件。

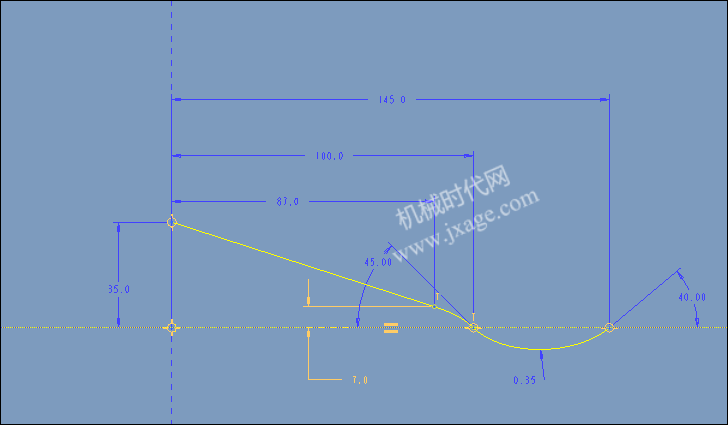

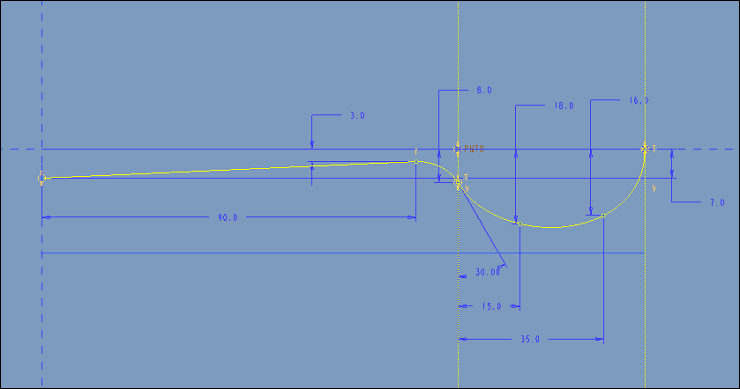

2.选择FRONT平面,绘制如下截面。

绘制完成后,点击勾号完成。

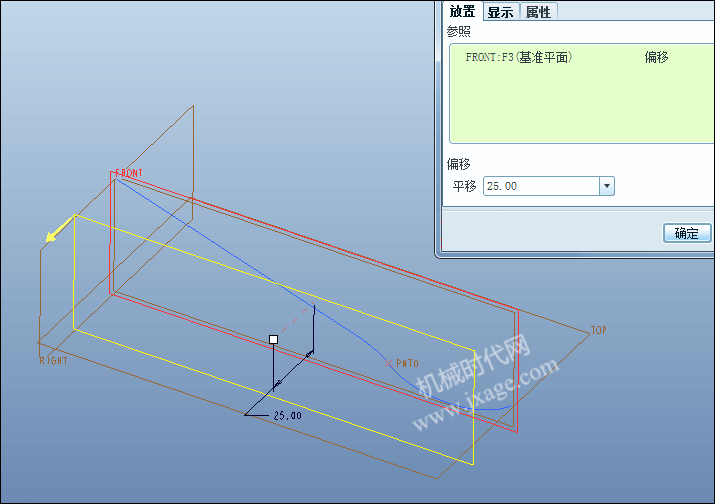

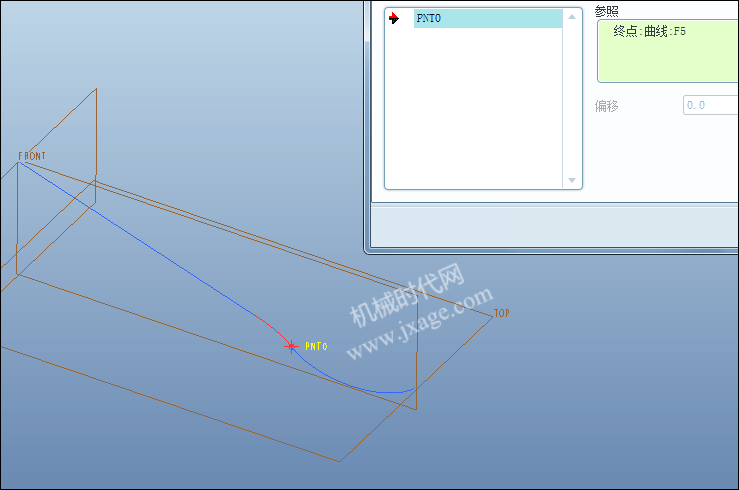

3.创建一个基准点PNT0和基准平面DTM1。

4.选择DTM1平面绘制如下草绘。

5.在TOP平面绘制如下截面。

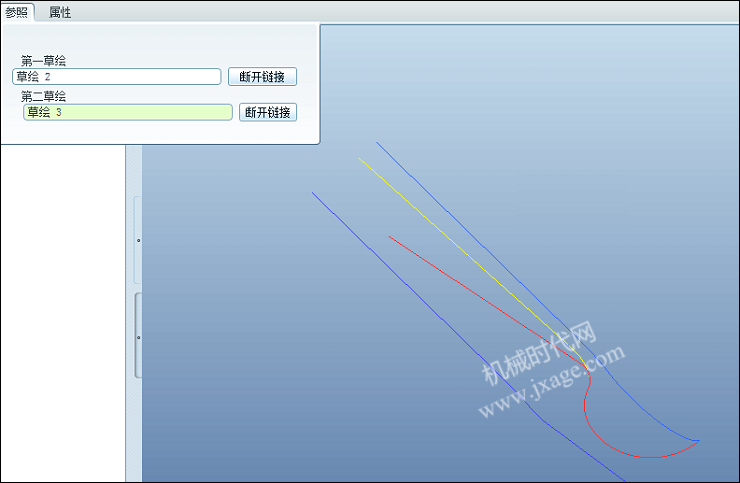

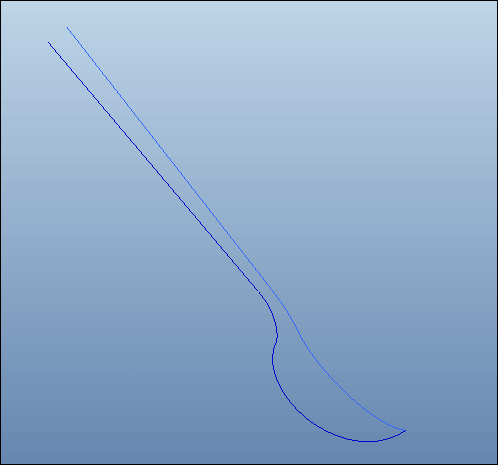

6.选择草绘2和草绘3,点击【编辑】-【相交】,如下图。

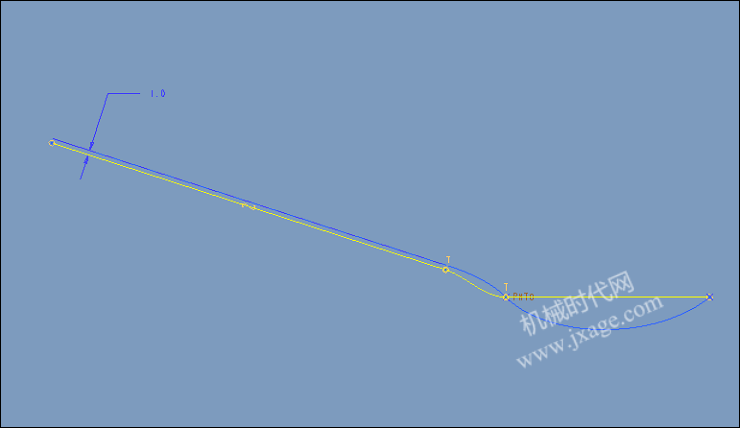

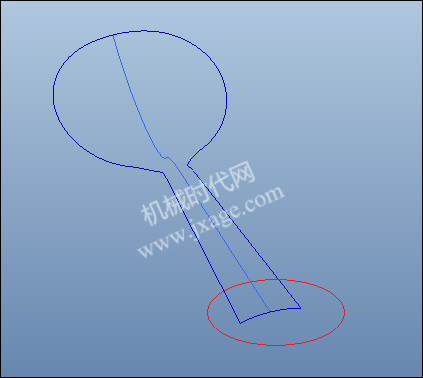

7.进行镜像。

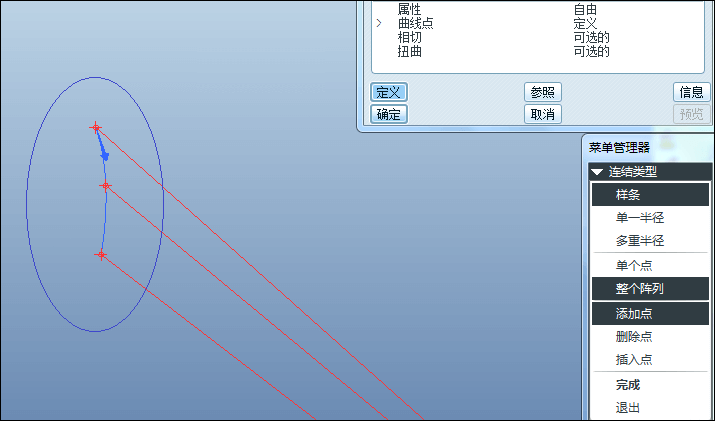

8.点击【插入】-【模型基准】-【曲线】,选择如下三个点。

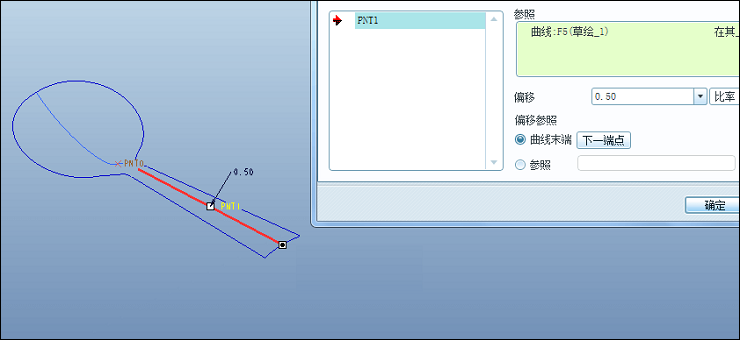

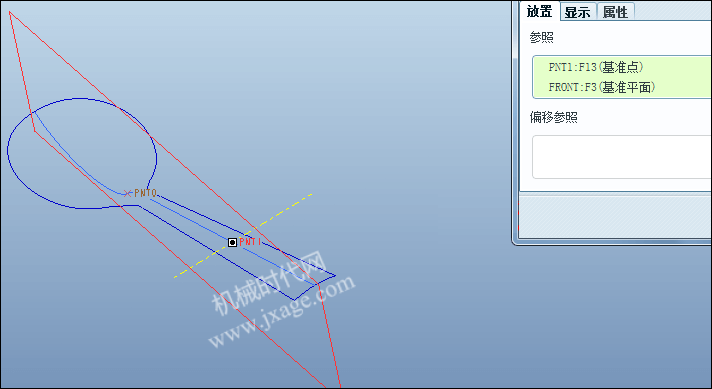

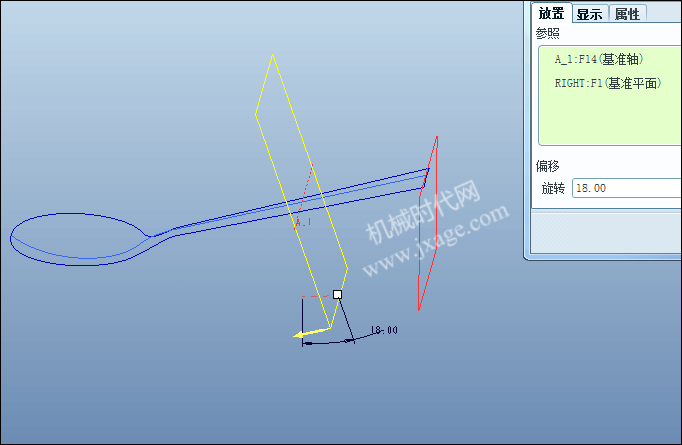

9.创建基准点、轴和平面。

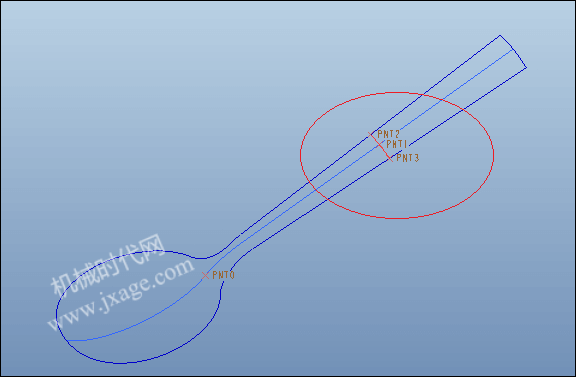

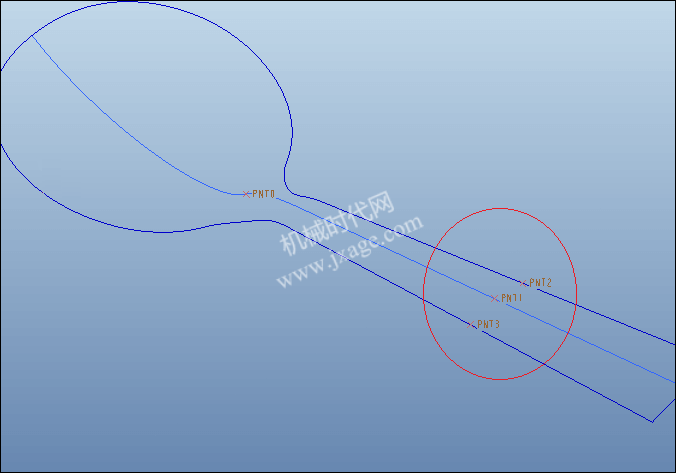

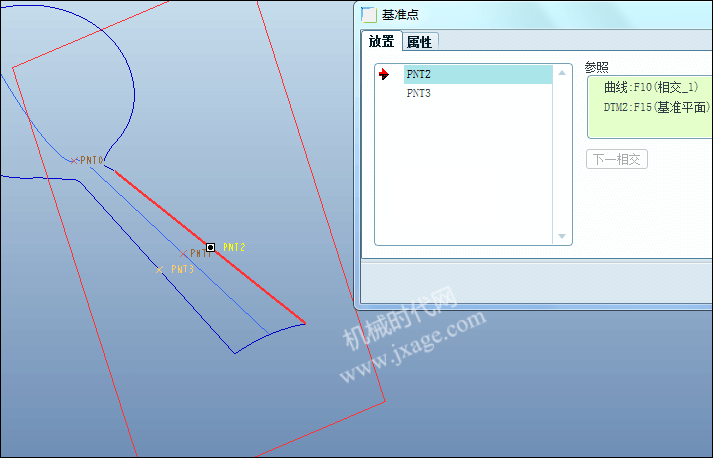

创建PNT2和PNT3。

10.过如下三点创建曲线,方法如步骤8。

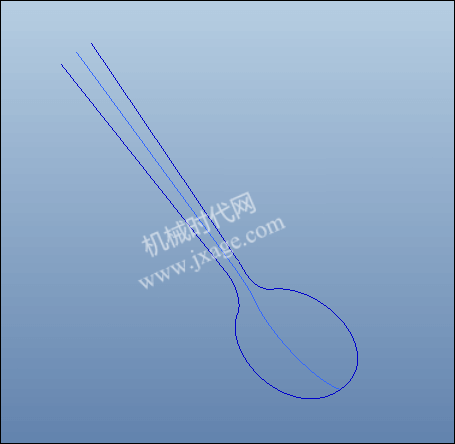

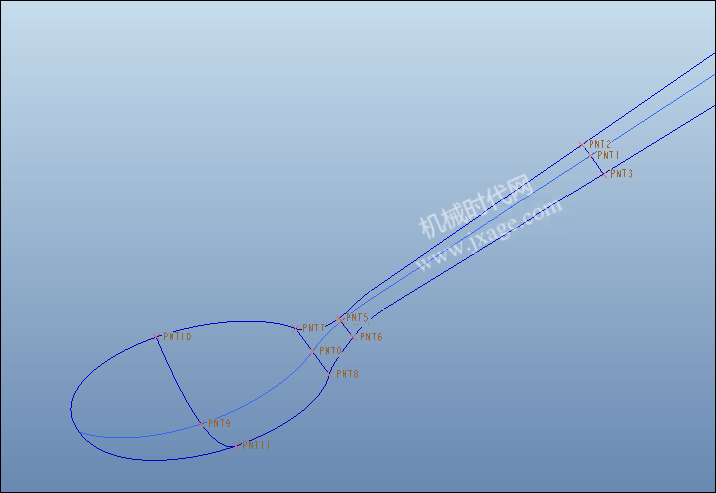

11.采用同样的方法,创建如下的曲线。

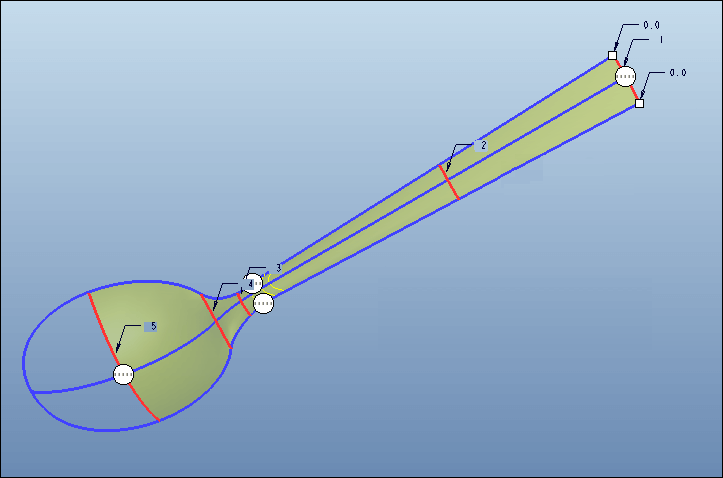

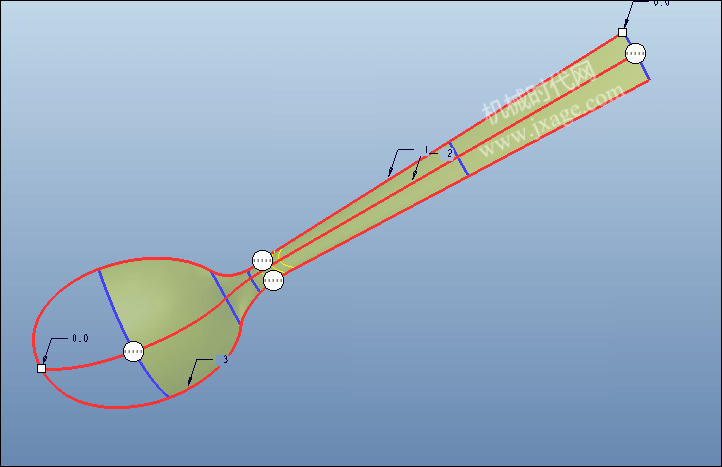

12.点击【边界混合】,按照下图进行设置。

完成。

13.选择曲面点击【编辑】-【加厚】,进行加厚。

14.进行倒角并隐藏相关曲线。

模型下载:

此处为隐藏的内容
注册登录后,方可查看
