Proe螺旋机构仿真-图片1

文章末尾下载模型

1.新建一个组件文件。

2.以缺省的方式添加第一个零件。

Proe螺旋机构仿真-图片2

3.添加第二个零件,连接方式选择【圆柱】,然后依次选中两个零件的中心轴线,如下图。参考Proe装配环境下如何快速移动零件,将零件移动到合适的位置。

Proe螺旋机构仿真-图片3

4.点击【放置】选项,再点击【新建集】,连接类型选择【槽】,槽连接需要一个点和一个曲线,点沿着曲线移动。这里因为点不是在曲线上沿着曲线移动,而是偏移了一定的距离沿着曲线移动,所以选择偏移,如下图。

Proe螺旋机构仿真-图片4

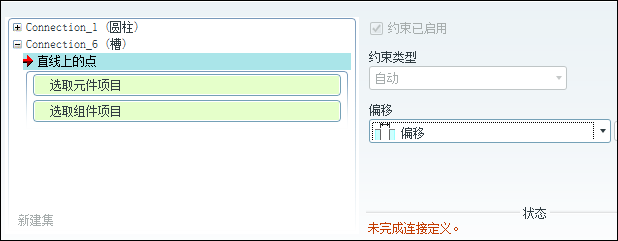

如下图右侧选择【偏移】。

Proe螺旋机构仿真-图片5

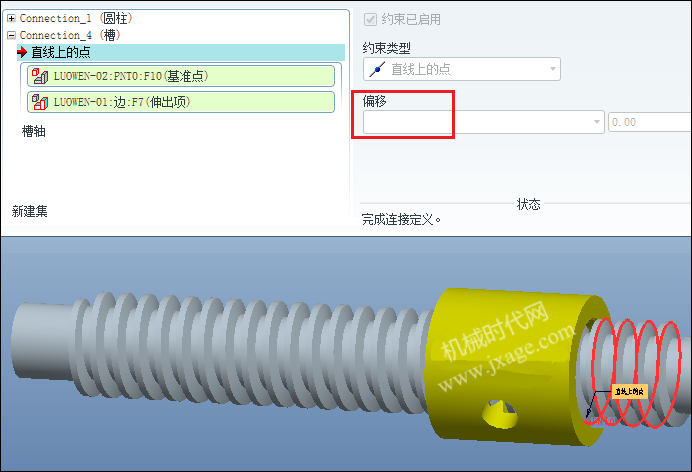

选择零件2上的基准点,再按住CTRL选择零件1的螺旋部分的边。

Proe螺旋机构仿真-图片6

Proe螺旋机构仿真-图片7

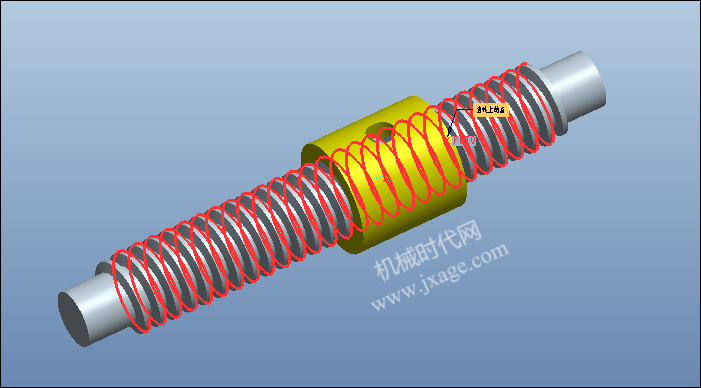

完成。

Proe螺旋机构仿真-图片8

点击勾号完成。

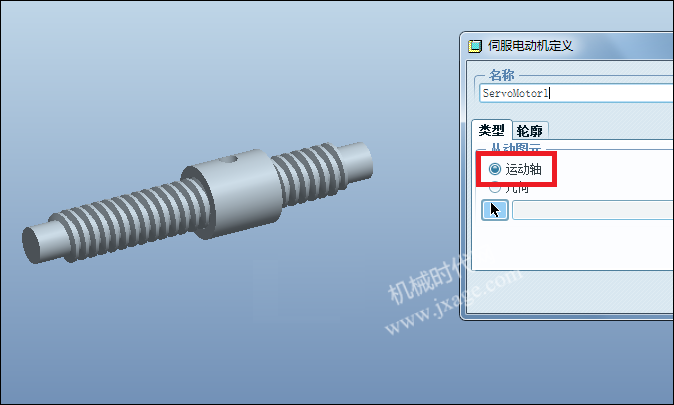

5.点击【应用程序】-【机构】,进入机构环境,添加一个电机。

Proe螺旋机构仿真-图片9

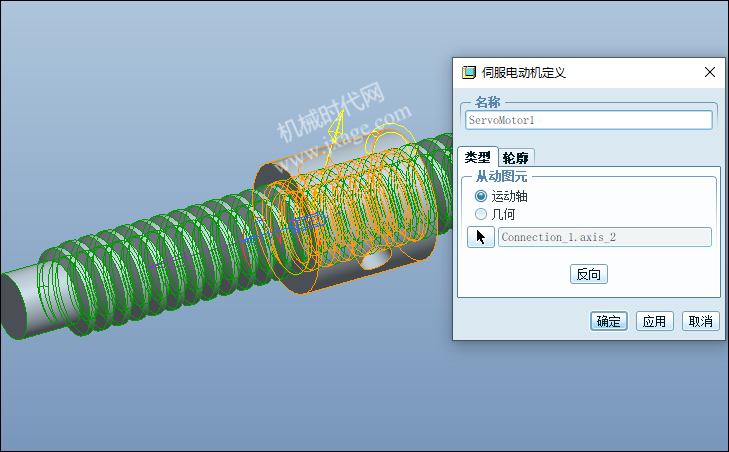

选择如下图所示的运动轴。

Proe螺旋机构仿真-图片10

点击【轮廓】,进行速度设置。

Proe螺旋机构仿真-图片11

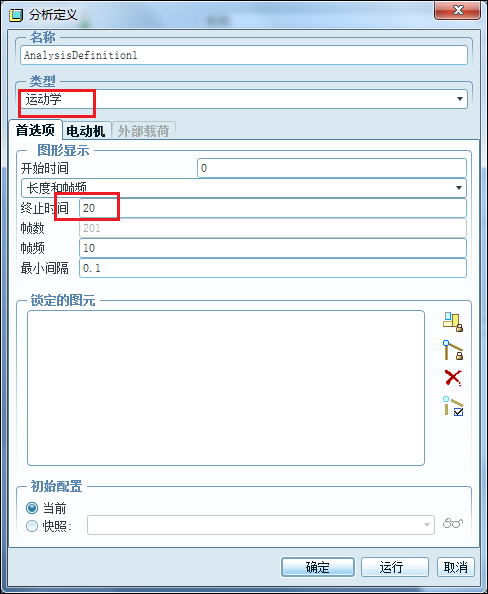

6.设置完成后,点击【机构分析】,进行如下设置。

Proe螺旋机构仿真-图片12

点击【运行】。

7.完成。

Proe螺旋机构仿真-图片1

模型下载:

此处为隐藏的内容
注册登录后,方可查看
