Creo尺寸阵列如何实现错位？

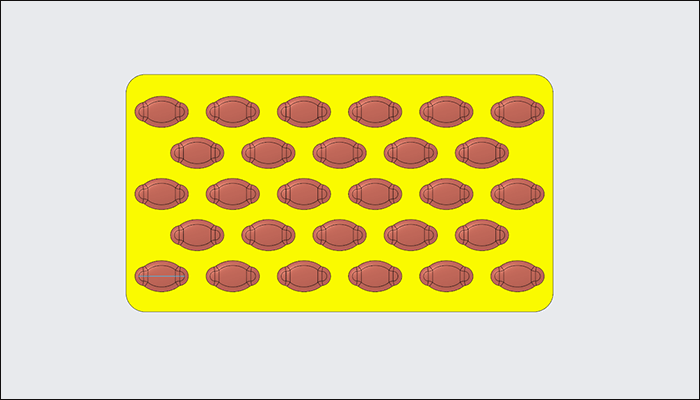

最终结果如下图所示：

文章末尾下载模型

方法：

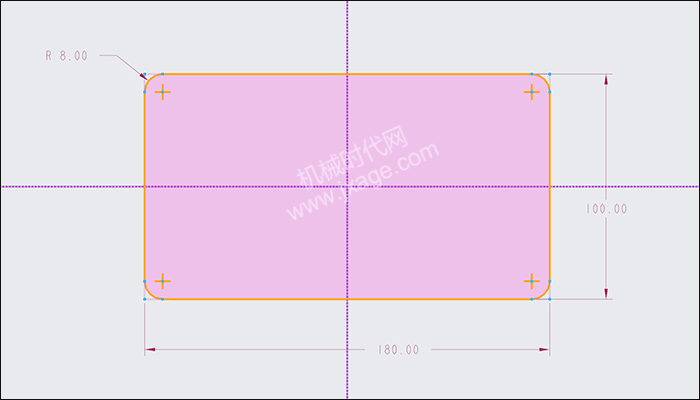

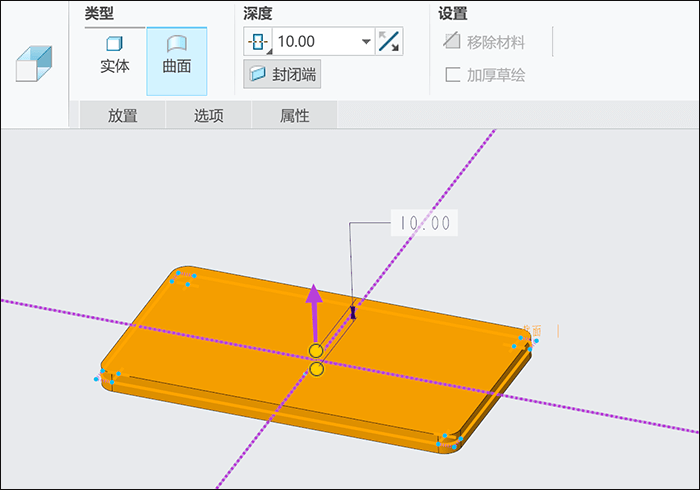

1.点击拉伸，在TOP平面绘制如下图所示的草图。

类型选择曲面，两侧对称拉伸，拉伸深度为10mm，点击勾号完成。

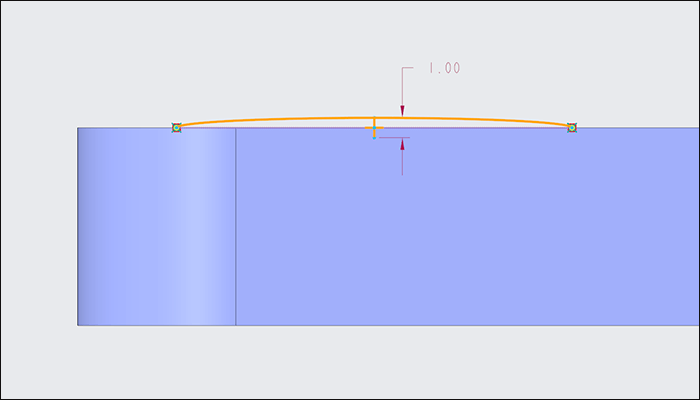

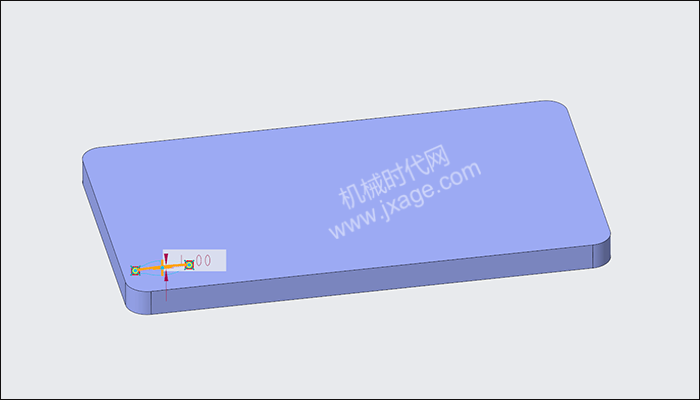

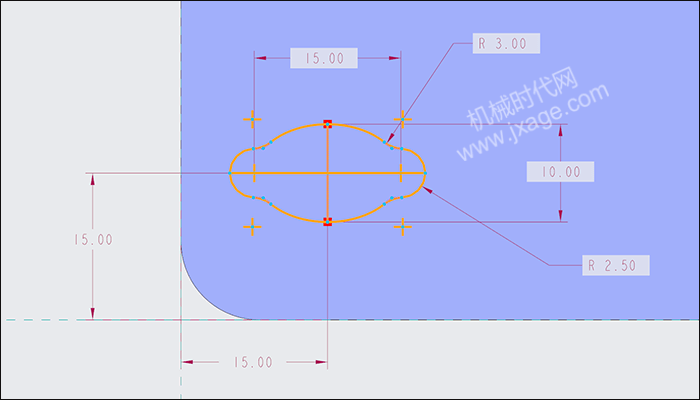

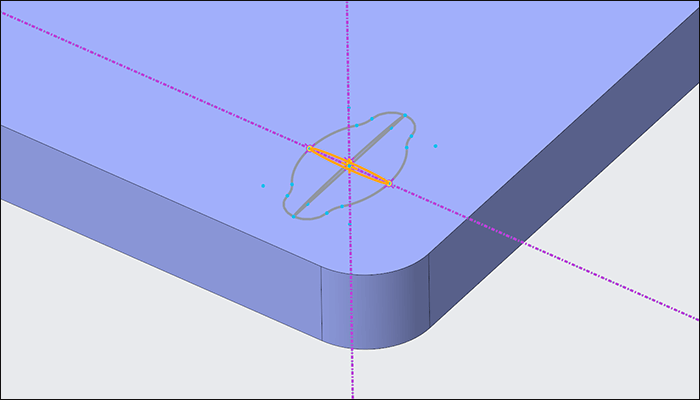

2.点击草绘，在下图所示的面上绘制草图，如下图所示，点击勾号完成。

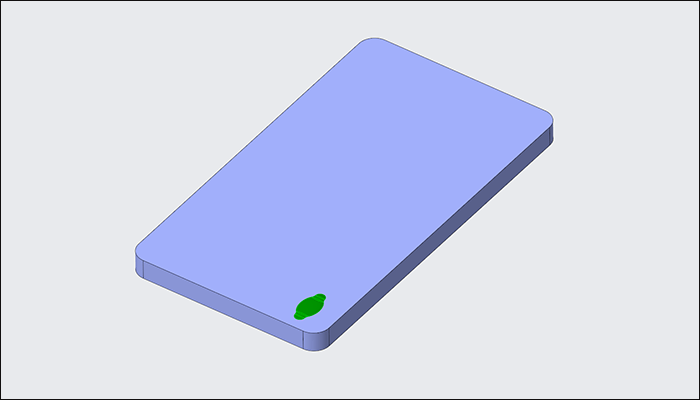

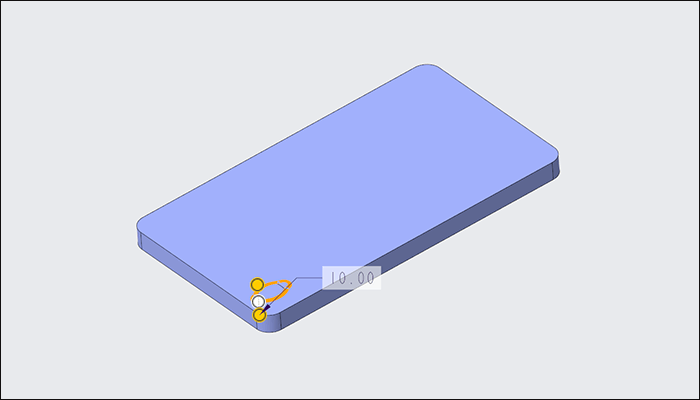

3.创建3个基准点，如下图所示。

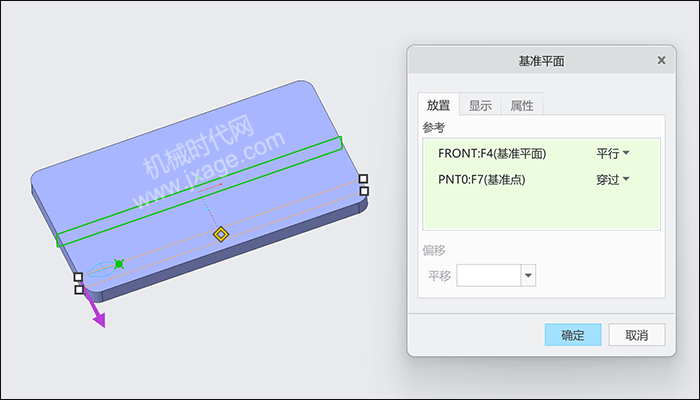

4.创建基准平面，如下图所示。

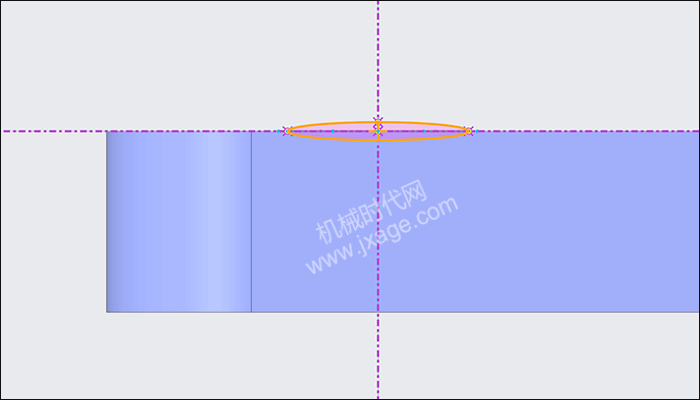

5.点击草绘，在上一步创建的基准平面上绘制如下图所示的草图。

点击勾号完成。

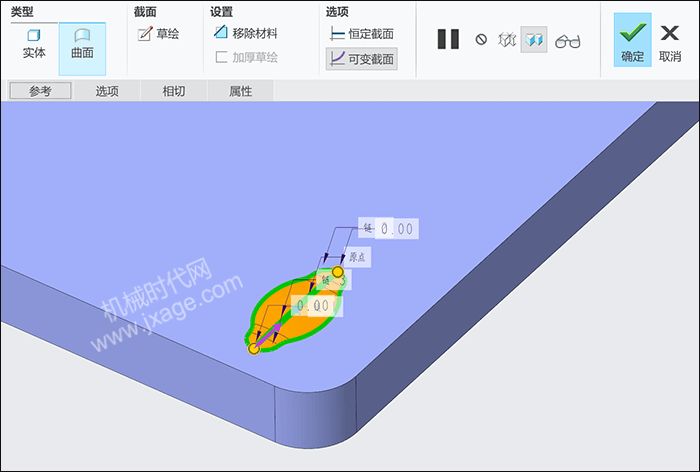

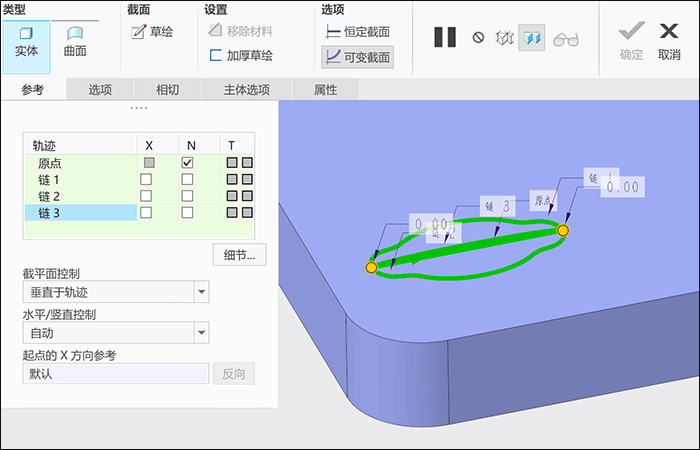

6.点击扫描，类型选择“曲面”，按住Ctrl键依次选择步骤2草图的水平直线和上下两条曲线、步骤5的曲线，总共4条曲线，如下图所示。

点击草绘，进入草绘环境，绘制如下图所示的草图。

激活“可变截面”，点击勾号完成。

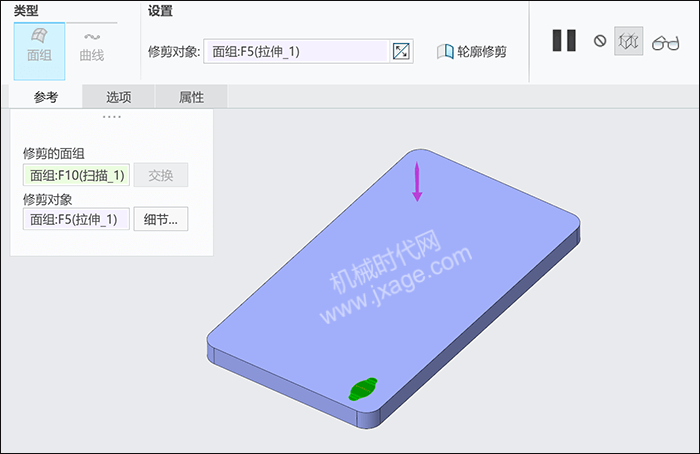

7.点击修剪按钮，修剪的面组选择“上一步的扫描曲面”，修剪对象选择“步骤1的拉伸曲面”，点击勾号完成，这样扫描曲面的下半部分就被修剪掉了。

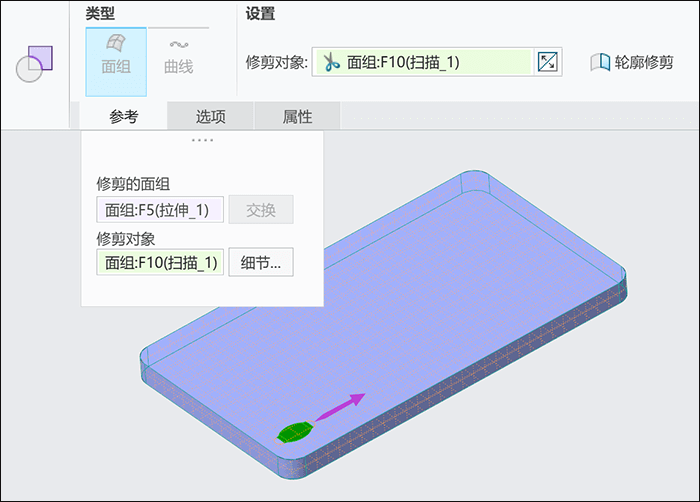

8.点击修剪按钮，修剪的面组选择“步骤1的拉伸曲面”，修剪对象选择“扫描曲面”，点击勾号完成，这样扫描曲面和拉伸曲面相交位置的曲面就被修剪掉了。

9.合并拉伸曲面和扫描曲面。

10.倒圆角。

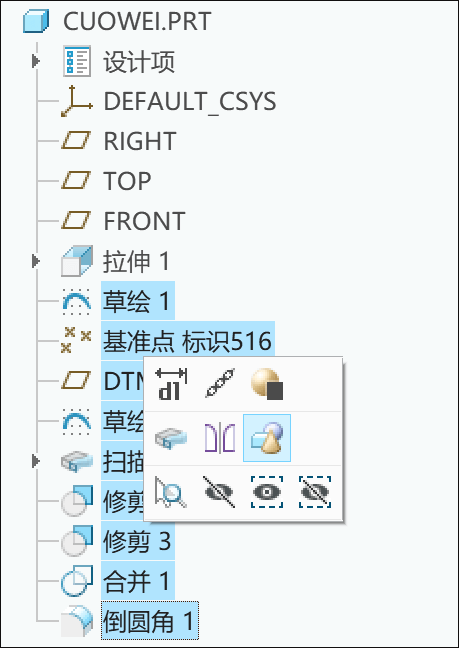

11.在模型树上将下面的特征进行组操作。

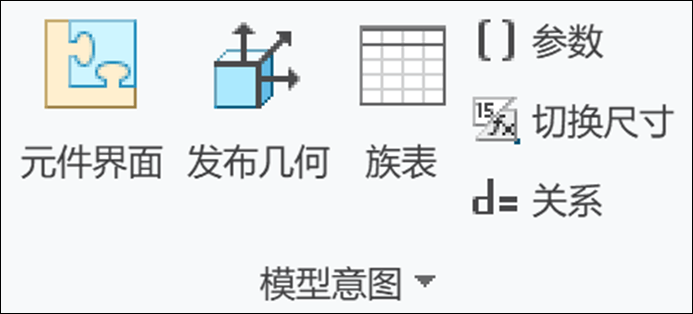

12.点击“切换尺寸”，如下图所示。

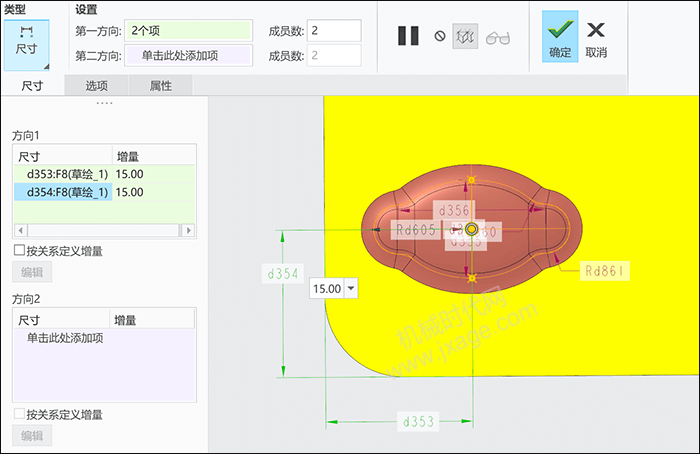

13.点击阵列，类型选择“尺寸”，选择d353和d354作为方向1的参考尺寸，如下图所示。

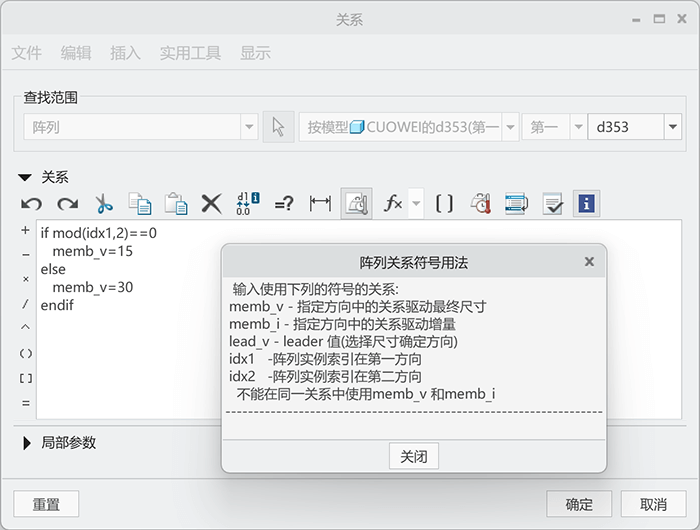

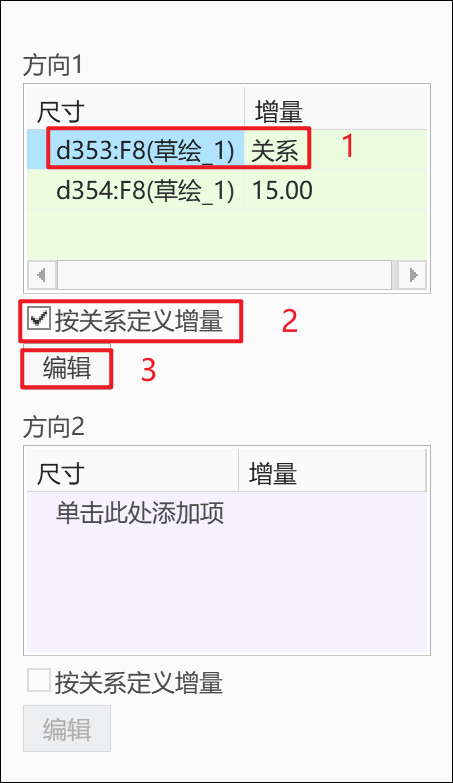

选中尺寸d353，勾选“按关系定义增量”，然后点击“编辑”按钮，如下图所示。

输入下面所示的关系：

if mod(idx1,2)==0
    memb_v=15
else
    memb_v=30
endif

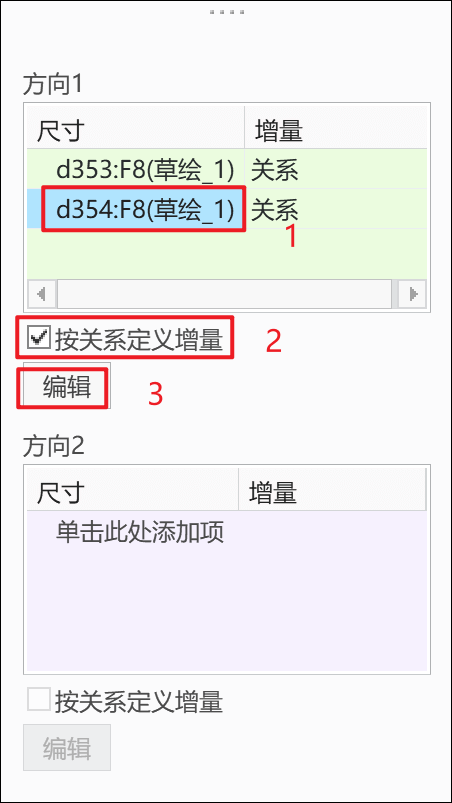

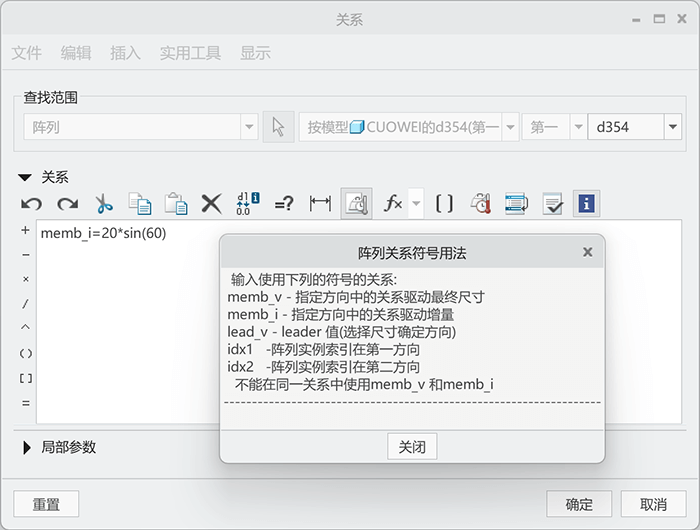

选中尺寸d354，勾选“按关系定义增量”，然后点击“编辑”按钮，如下图所示。

输入下面所示的关系：

memb_i=20*sin(60)

设置第一方向的阵列成员数为5。

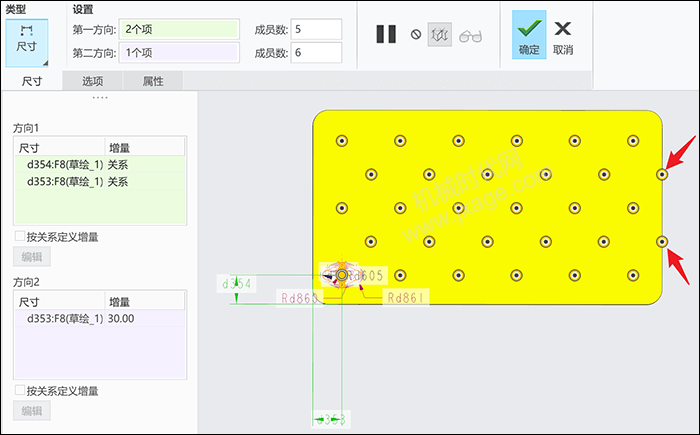

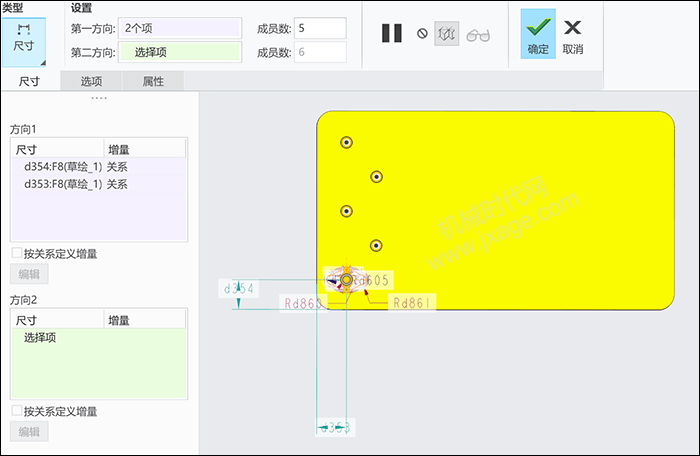

激活方向2，选择尺寸d353作为参考尺寸，设置第二方向的阵列成员数为6，单击下图箭头所指的右侧边缘的阵列成员进行取消。

点击勾号完成。
