Creo Advanced Framework Extension教程（1）：AFX模块简介

1、AFX 简介​

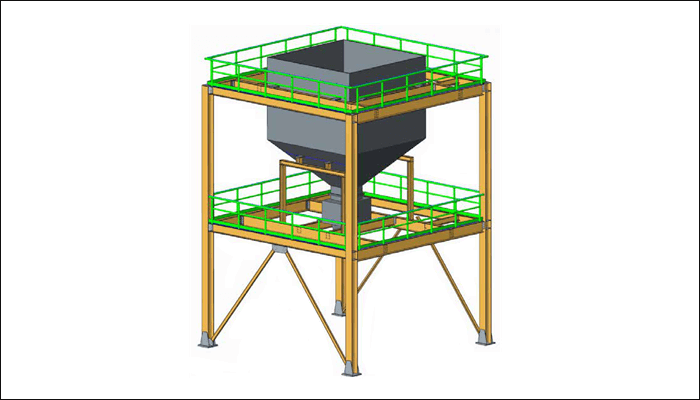

Creo Advanced Framework（AFX）作为 Creo 产品系列的核心模块，深度聚焦于框架装配设计领域。它赋予工程师强大的设计能力，支持使用钢梁、T 型槽铝合金以及自定义配置文件，从容应对各类框架结构设计需求。​

钢结构产品的构建，通常是将多个截面梁零件，借助金属焊件或其他连接方式稳固组合，形成满足设计要求的受力结构。为契合多样化的钢结构焊接设计需求，Creo 巧妙地将 “框架” 模块内嵌于装配设计环境之中。用户在装配设计环境下，仅需点击 “框架” 选项卡，便能迅速切换至结构设计模式，开启高效设计流程。​

作为 Creo 原生模块，Creo AFX 在提升结构框架装配设计精度与效率方面表现卓越。凭借与 Creo 的深度集成特性，智能 3D 模型得以在设计、细化、分析、制造和最终装配等项目全生命周期中，实现快速且无障碍的共享。相较于传统的 2D CAD 以及常规 3D CAD 实体建模方式，运用 Creo AFX 开展设计工作，能够极大地压缩精确结构、框架或装配线的创建耗时，有力推动项目按时甚至提前交付。不仅如此，借助 AFX 进行结构装配，还能有效规避装配错误，大幅节省工程设计时间，显著降低开发成本。​

在利用 Creo “框架” 模块进行钢结构设计时，主要存在两种行之有效的设计思路。其一，借助系统零件设计的相关理念与技巧辅助设计。具体而言，先在 “零件设计” 环境中构建结构设计所需的结构曲线，随后切换至装配设计环境，采用 “自顶向下” 的设计策略，有条不紊地推进焊接结构设计工作。其二，直接于装配设计环境内创建各类参考结构曲线与参考点，再灵活运用截面梁等工具，构建焊接结构，从而达成钢结构的设计目标。​

无论选择哪种设计思路，文件管理的便捷性都是贯穿始终的重要原则。这一原则具体体现在多个关键层面：设计结构清晰明了，便于进行独立管理；同时，在设计修改环节，能够提供极大的便利性，确保设计流程高效顺畅。

2、AFX主要优点​

1、一体化的统一设计环境​

1. 设计变更实时同步：完全关联的建模机制，确保设计变更能在整个设计流程中即时体现。​
2. 消除文件管理负担：单一数字化定义整合所有制造信息，无需额外管理大量文件。​
3. 规避数据转换耗时：避免在不同软件应用程序间进行繁琐且耗时的数据转换操作。​

2、简单易用​

1. 学习成本低：操作界面友好，易于上手学习。​
2. 自动化提效：众多任务实现自动化处理，显著缩短设计周期。​
3. 参数化设计加速：100% 参数化定义，能够快速完成各类框架设计。​

3、功能强大​

1. 灵活的连接设计：可快速定义几乎所有截面之间的拐角接头和节点。​
2. 减少设计返工：有效避免因装配问题导致的高成本设计变更。​
3. 全关联适应变更：全关联定义使设计能够迅速适应任何复杂的变更需求。​
4. 无缝集成分析工具：与 Creo Simulate 无缝集成，便于开展结构分析。
5. 便捷的零件放置：借助交互式用户界面，可轻松完成螺钉和定位销的放置。​

4、方便快捷​

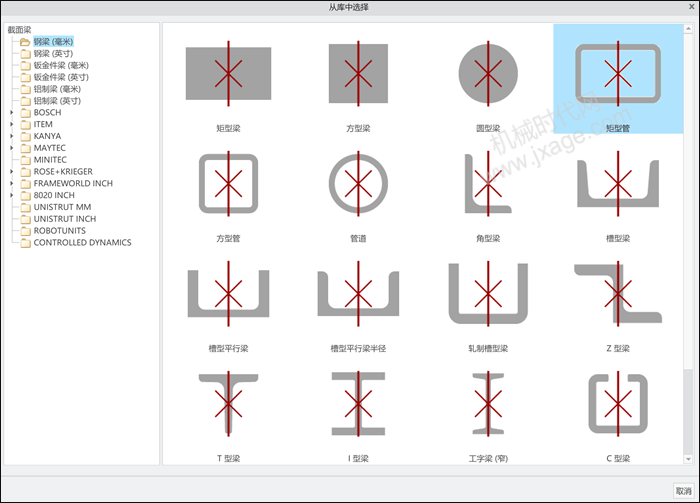

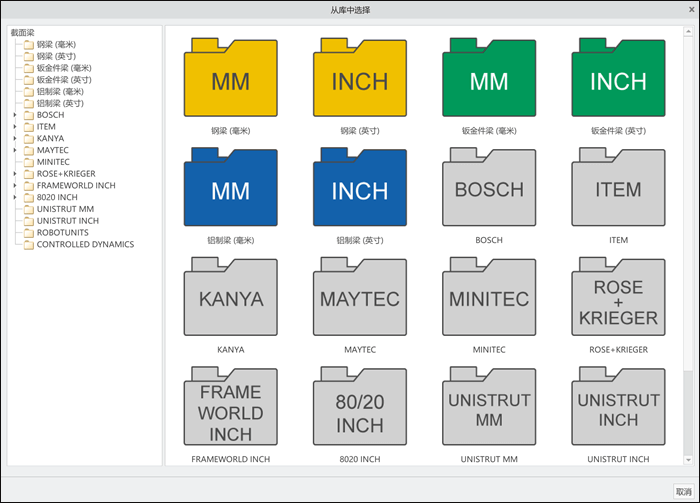

1. 丰富的资源库：提供种类齐全的剖面、连接和接头库，加速框架创建；同时拥有大量楼梯、阶梯和安全罐笼资源，助力出入口和走道设计。​
2. 多样化零件选择：支持从众多钢和铝制品轮廓、角、端板、螺钉等零件中进行选取。​
3. 自定义库创建：允许用户创建包含独特组件的专属库。​

5、高效可靠​

1. 优化的用户界面：界面设计贴合结构框架设计流程，操作更加高效。​
2. 减少材料浪费：通过合理选择连接、接头和装配方法，降低废料产生。​
3. 精准的模型表示：按实际制造要求精确呈现结构框架，节省材料成本。
4. 数据整合加速装配：将制造和生产数据融入框架定义，加快装配进程。​
5. 提前发现设计问题：精确的 3D 结构框架定义有助于在构建前发现设计和生产问题，确保装配件一次性制造成功。​

3、功能和规范​

1、支持自顶向下设计过程​

1. 骨架创建：从概念设计出发，利用基准曲线或导入几何构建框架骨架。​
2. 梁的选取与组装：从标准类型和规格库中挑选并组装梁。​
3. 接头设计：通过选择不同拐角类型，完成梁间接头设计。​
4. 连接器设计：从库中选择托架、端板和螺钉等，完成连接器元件设计。​
5. 焊件定义：定义适用于制造的焊件。​
6. 自动生成文档：自动创建 BOM 信息和梁绘图。​

2、应用场景广泛​

1. 工业机械
2. 起重机和升降机
3. 建筑

3、不同结构类型支持​

1. 标准铝型材结构：适用于装卸机、封装机、传送带系统、装配线、阶梯和升降机等。​
2. 自定义梁结构：可应用于门窗、建筑物、屋顶等设计。​

4、梁间连接设计​

1. 便捷装配：支持快速、轻松地装配连接器元件。​
2. 特征管理：所有装配必要特征和修改均在梁零件内部完成。​
3. 丰富的连接器库：提供包含端板、角、托架和螺钉等在内的连接器元件库，并支持添加公司自定义连接件。​

5、其他功能​

1. 自动生成 BOM：自动创建 BOM，包括坯件表。​
2. 焊件创建：可创建焊件，不受装配体结构限制。​
3. 工程图自动生成：支持自动创建工程图。​

 4、工作界面介绍

在Creo的装配环境中通过单击“框架”选项卡即可切换到该工具命令集，如下图所示。

5、基本设计思路介绍

在进行钢结构设计的过程中不仅可以使用“自顶向下”的设计思路在Creo装配设计中创建出骨架参考曲线，还可以使用“框架”模块中提供的各种型材轮廓来快速完成钢结构产品的装配。

使用Creo 自顶向下装配设计钢结构产品主要有如下几个基本流程。

Step1：在装配环境中创建骨架线零件以作为钢结构设计的基本外形骨架。

Step2：在“框架”模块中调用各种型材体以完成钢结构焊件的装配设计。

Step3：针对各种焊件的焊接切口设计对各个型材件进行相应的切口操作。

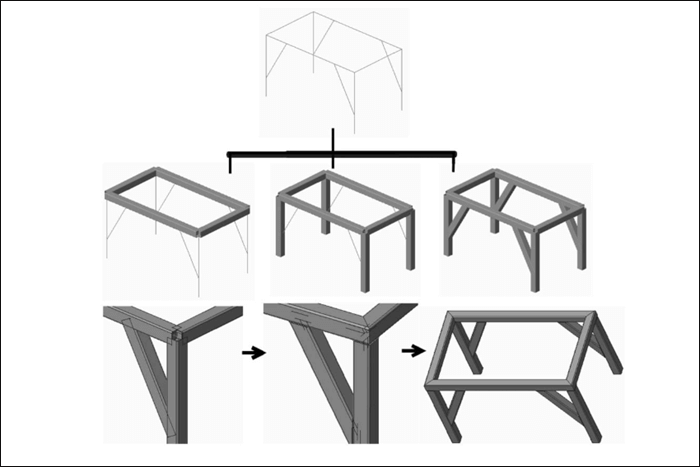

关于Creo 的钢结构焊接设计思路流程如下图所示。
