NX制图(15):符号标注和相交符号命令的用法

通常情况下,出装配图时,图纸中的符号标注是自动生成的,不需要我们手动进行标注。但是在一些特殊的情况下,也需要我们手动进行标注。

首先介绍如何进行符号标注。

一、符号标注

方法:

1.点击符号标注命令按钮,弹出下面的窗口。常用的符号标注类型主要有圆形的和下划线两种。

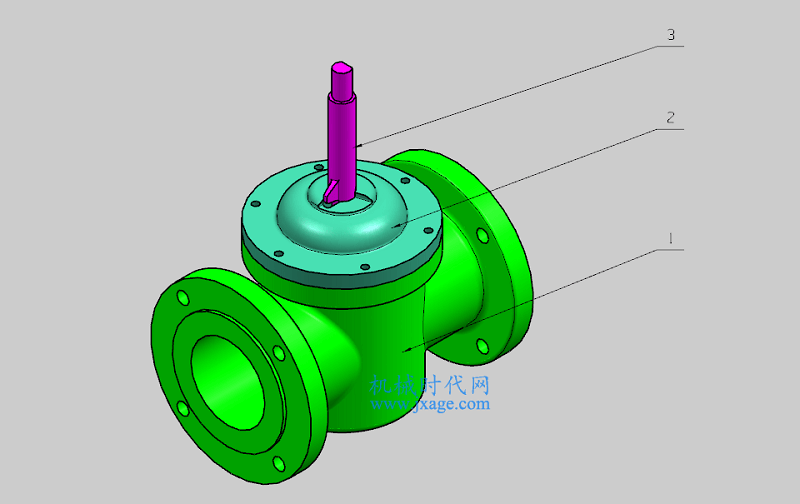

这里我们选择下划线的符号标注类型,首先将鼠标移动到我们将要标注的零件上,按照鼠标左键进行拖拽,移到合适的位置再次点击鼠标左键进行放置,如下图所示。

2.圆形的符号标注操作类似,不过我们需要注意将指引线的类型设置为“无短划线”的,如下图所示。

二、相交符号

相交符号可以创建一个虚拟的交点,从而便于我们进行标注。

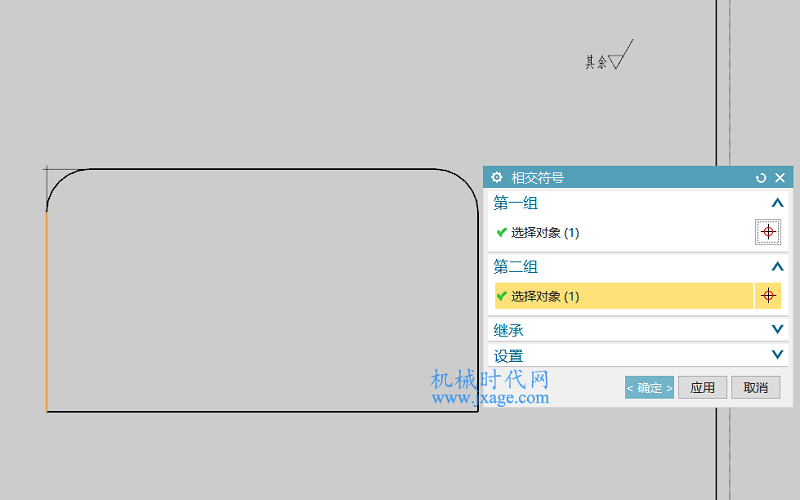

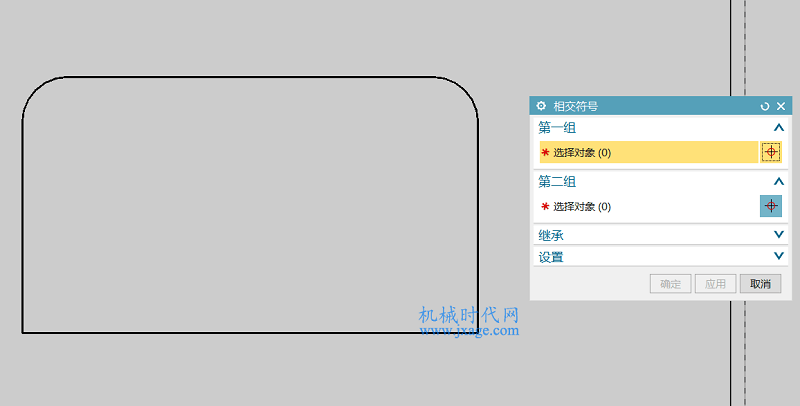

操作方法和倒圆角类似,只要依次选择两个边即可创建。

创建完成。

创建好交点符号之后,我们便可以进行一些标注。
