NX制图(2):NX工程图模块之创建基本视图命令的用法

  • 5,203 次阅读
  • 阅读模式

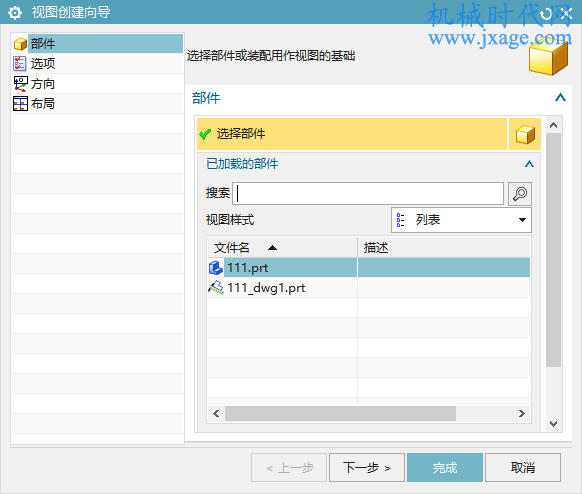

任何图纸里都需要一个基本视图,然后创建其他的视图。在NX创建工程图时,系统默认弹出“视图创建向导”窗口,如下图所示。在实际的工作中,我个人很少使用视图创建向导命令来创建视图。每次创建视图这个窗口就会弹出,很麻烦,如何取消系统的默认设置呢?

一.取消视图创建向导

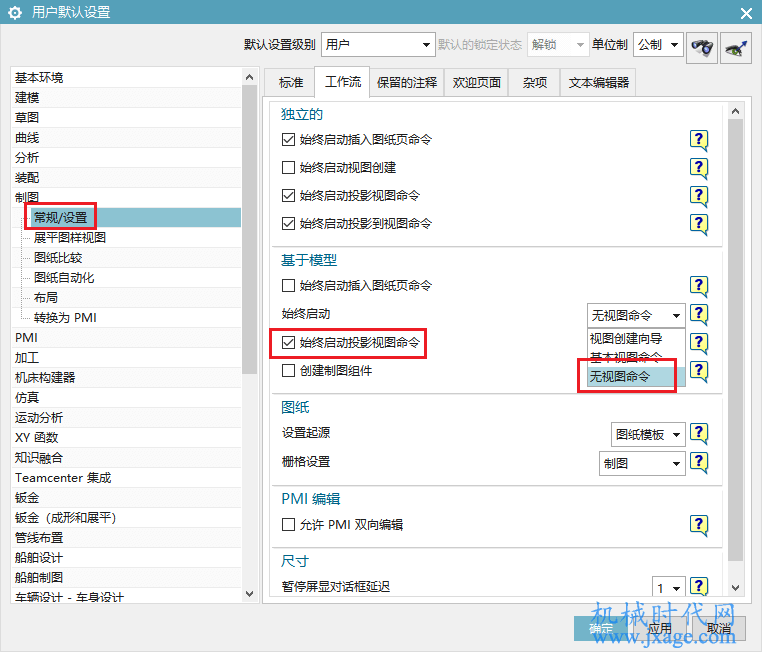

我们可以在用户默认设置里,点击【制图】-【常规/设置】,在“工作流”选项卡里,将“始终启动投影视图命令”设置为“无视图命令”即可。

二.创建基本视图

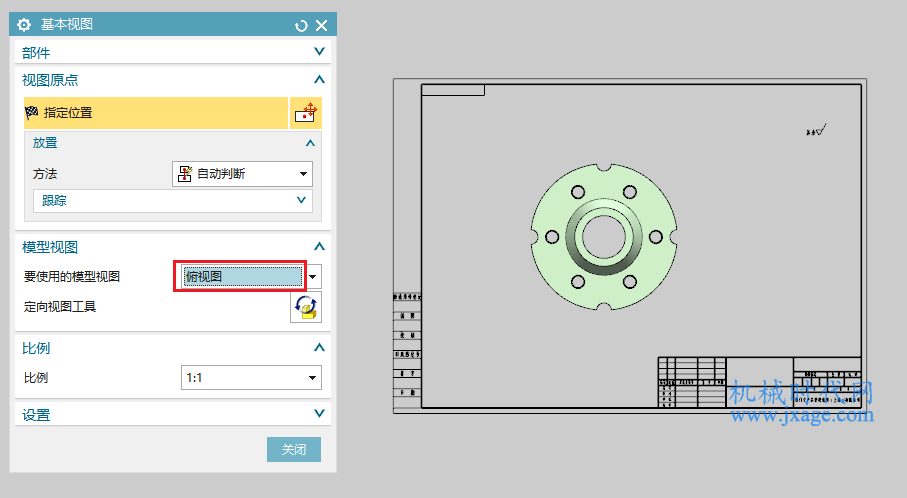

1.点击基本视图命令,弹出下面的窗口,选择合适的模型视图并将其拖放到合适的位置即可。

为了便于我们快速选择合适的视图,建议在创建三维模型的时候就应该规划好模型在空间的放置方向。

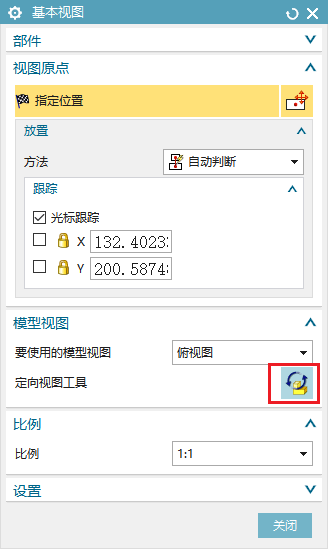

2.有时候如果在模型视图中没有合适的视图,我们可以通过“定向视图工具”来帮助我们进行设置合适的视图方向。

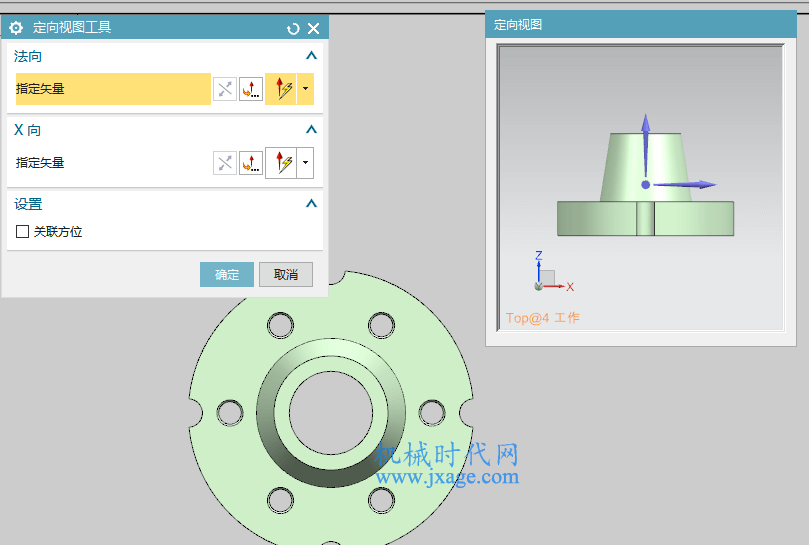

点击“定向视图工具”,在窗口的右下角弹出下面的定向视图窗口,我们可以将模型调整到合适的位置,然后按F8即可。

3.如果视图的大小不合适,我们可以选择合适的比例。

4.如果想要修改已经添加进来的视图的比例,我们可以双击下图红色箭头所指的边框。

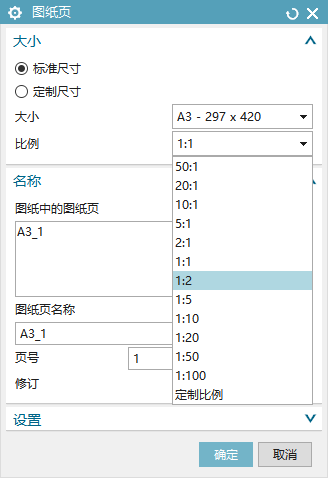

在弹出的图纸页窗口中选择合适的比例,个人认为这种比例设置的方法很不错。
