Creo注释方向设置技巧

ZDJ
管理员
1399
文章
0
粉丝
Proe技巧评论30字数 251阅读0分50秒阅读模式

在Creo中进行注释时,经常发生文字注释方向发生错误。其实里面是有技巧的!

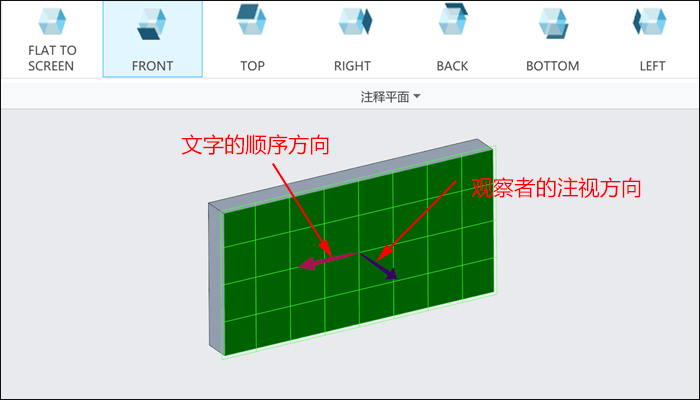

黑色箭头代表观察者的注视方向,顺着观察者的眼光,远离实体。红色箭头代表文字的顺序方向,一定是从左到右,这样标注出的尺寸,注释文字方向才能正确。

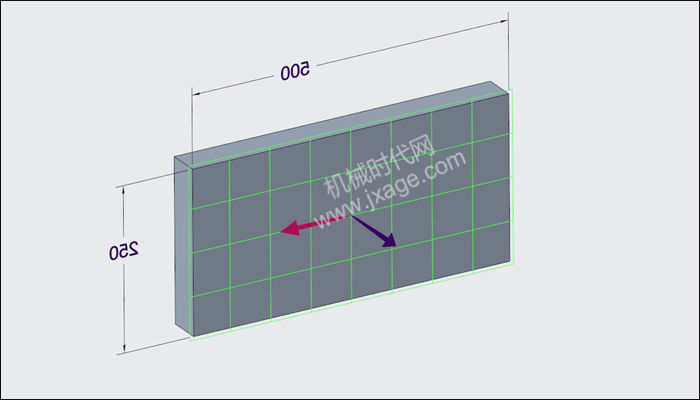

如下图所示,我们可以看到尺寸的标注方向是反向的。

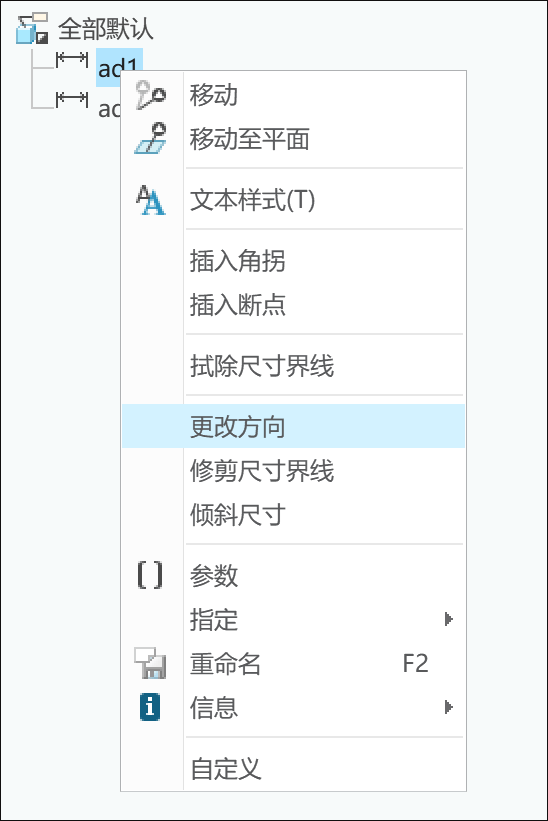

我们可以点击下图所示的两个尺寸标注,鼠标右键选择“更改方向”。

点击反向按钮,然后点击确定。

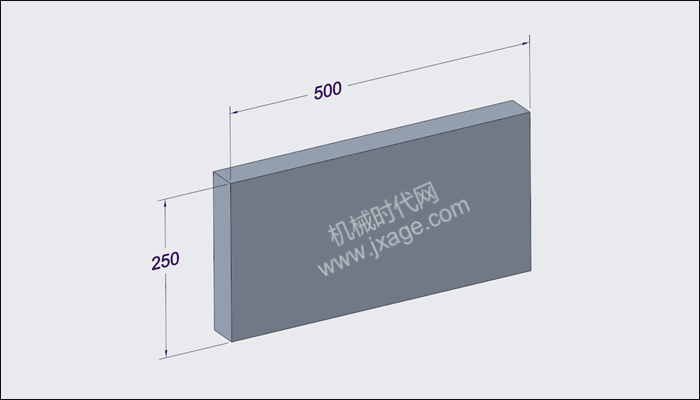

这样文字的显示方向就对了,如下图所示。

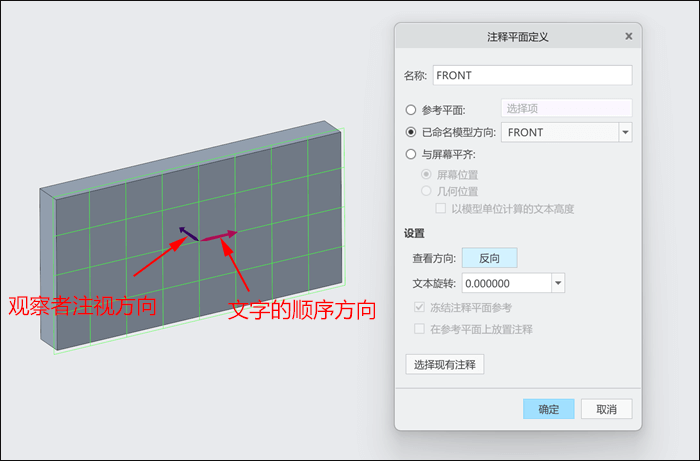

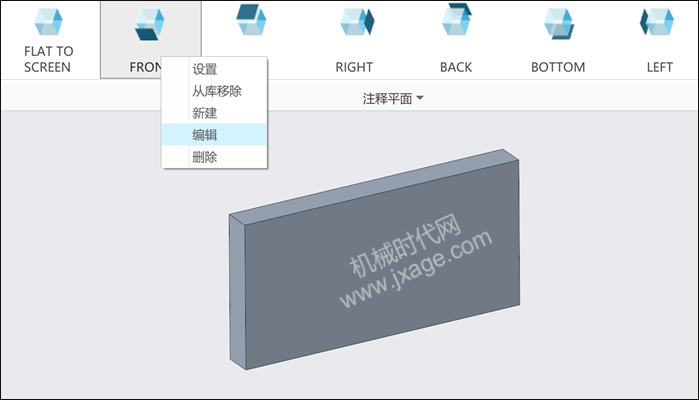

如果我们想一开始就把注释方向做对,可以点击下图的注释平面,然后鼠标右键选择“编辑”,如下图所示。

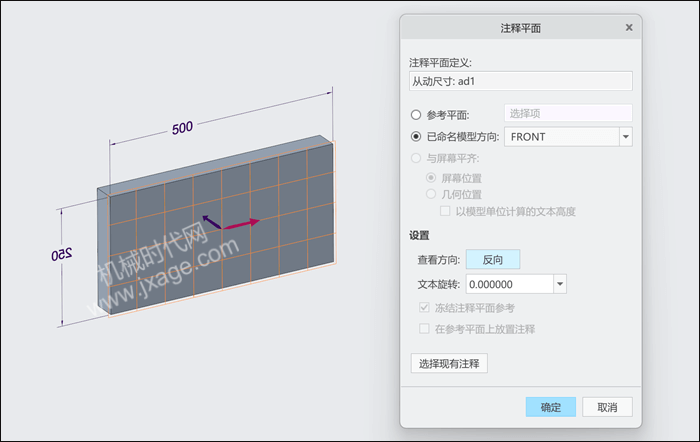

点击“反向”按钮,此时箭头如下图所示,这样我们就不要完成注释之后再一一修改方向了。
