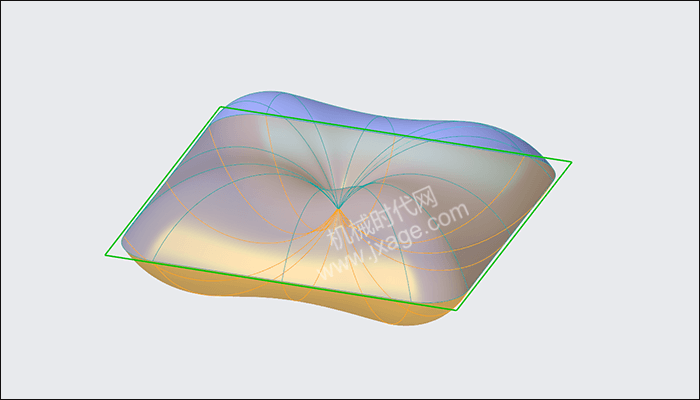

最终结果如下图所示:
文章末尾下载模型
方法:

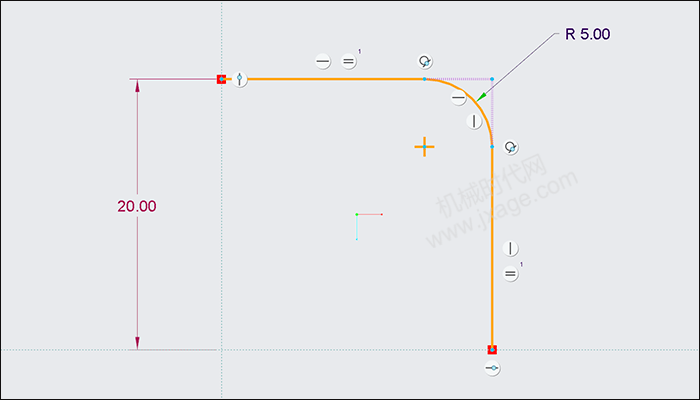

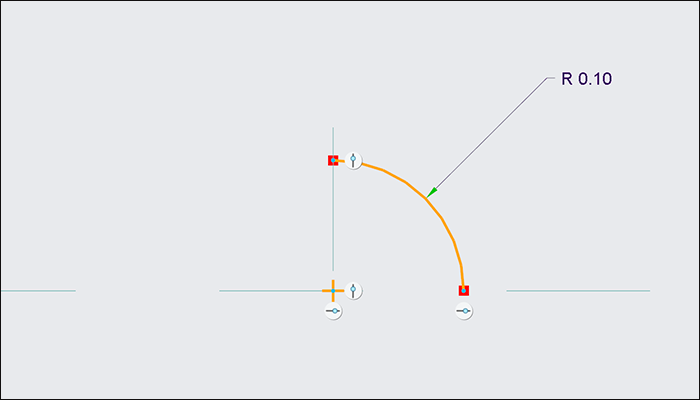

1.点击草绘,在TOP基准面上绘制如下图所示的草图。

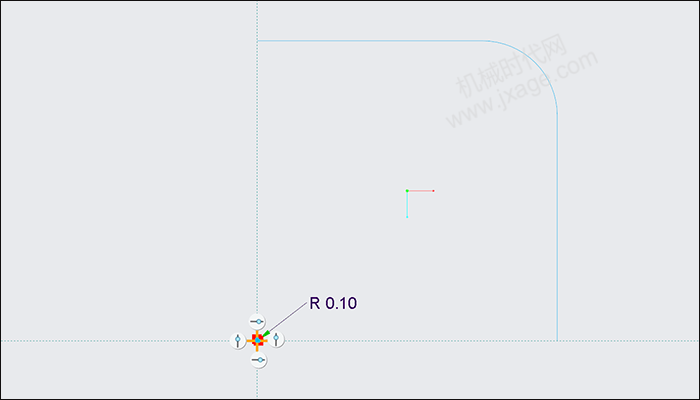

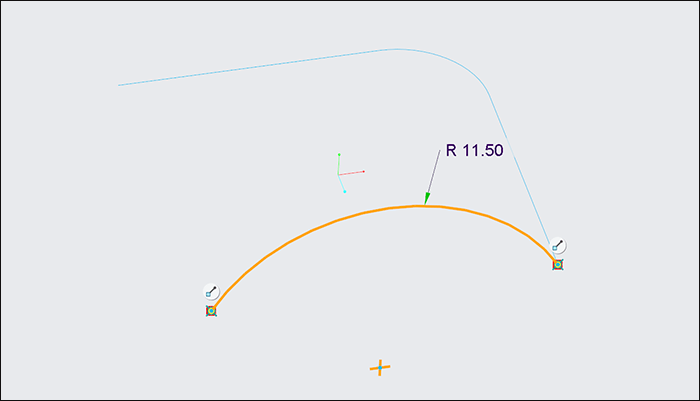

2.再次点击草绘,在TOP基准面上绘制如下图所示的草图。

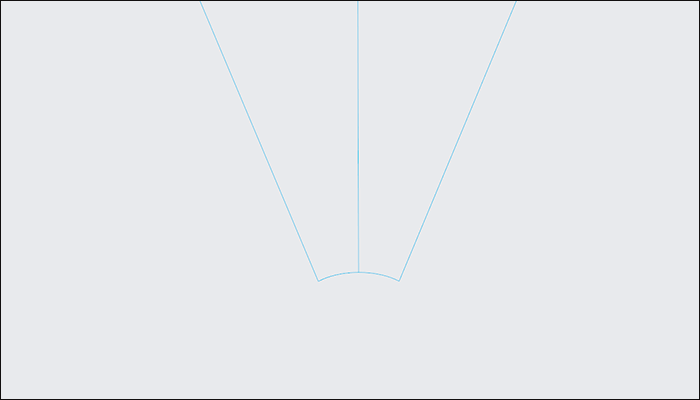

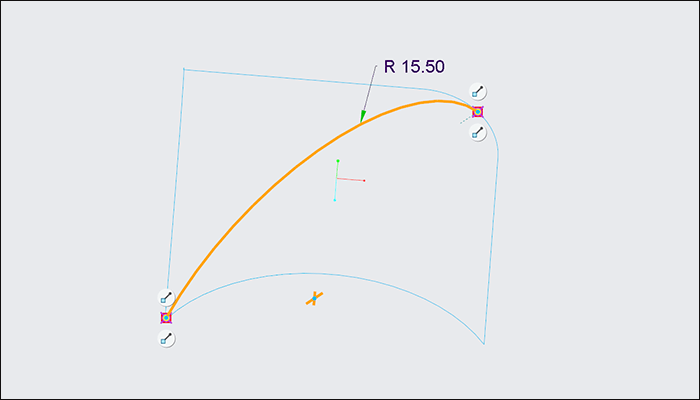

3.点击草绘,在FRONT基准面上绘制如下图所示的草图。
4.点击草绘,在RIGHT基准面上绘制如下图所示的草图。

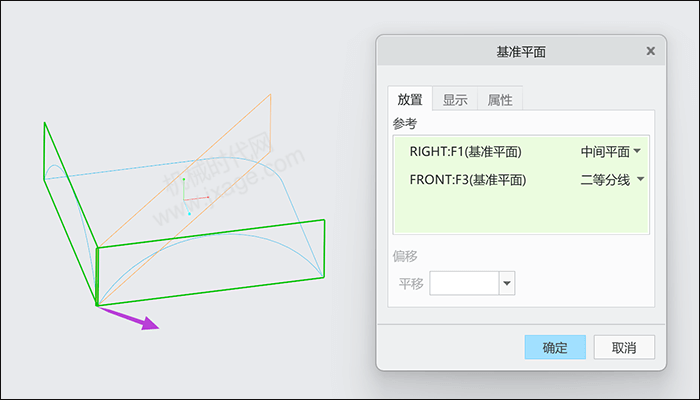

5.创建基准平面DTM1。

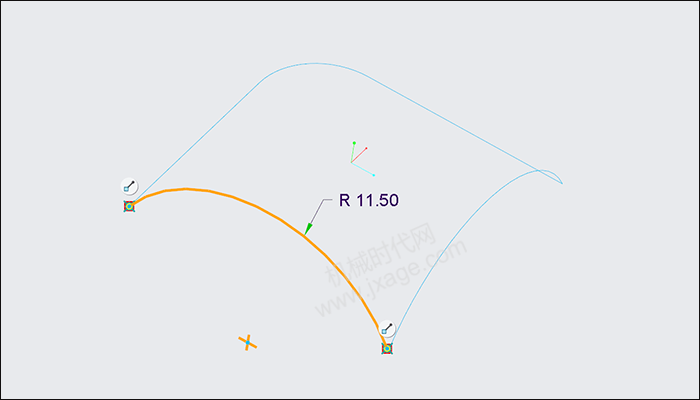

6.点击草绘,在DTM1基准面上绘制如下图所示的草图。

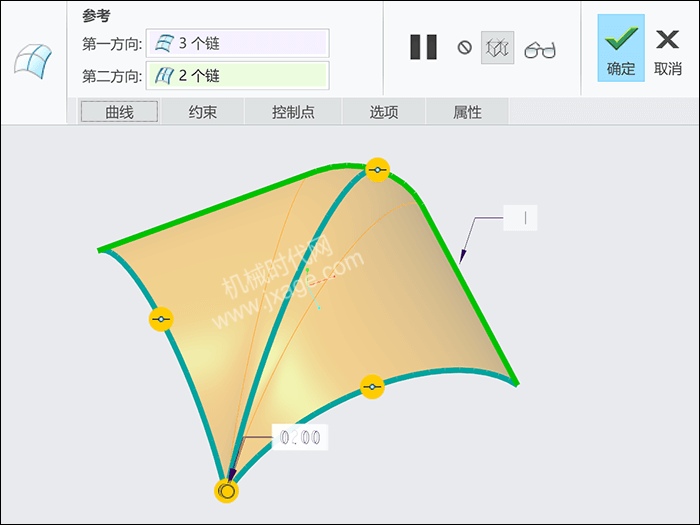

7.点击边界混合,按住Ctrl键依次选择下图所示的3个曲线。
激活第二方向,按住Ctrl键依次选择下图所示的两个曲线。

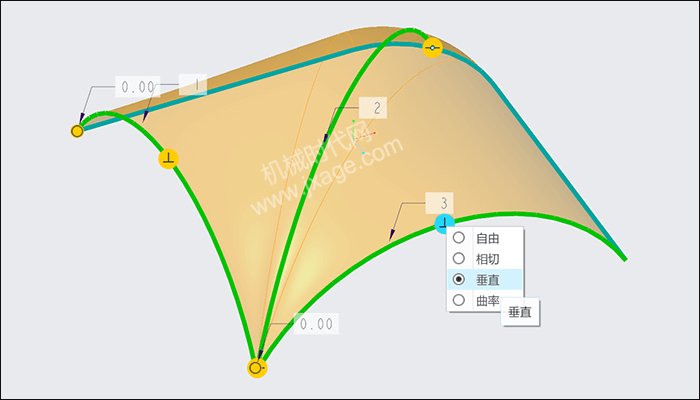

设置下图所示的边界约束条件为“垂直”。

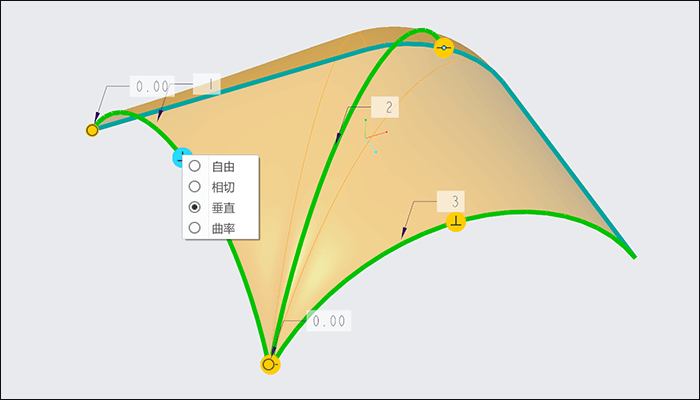

设置下图所示的边界约束条件为“垂直”。

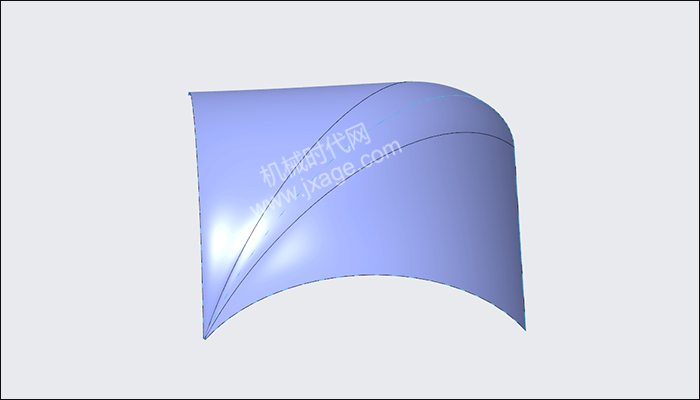

点击勾号完成。

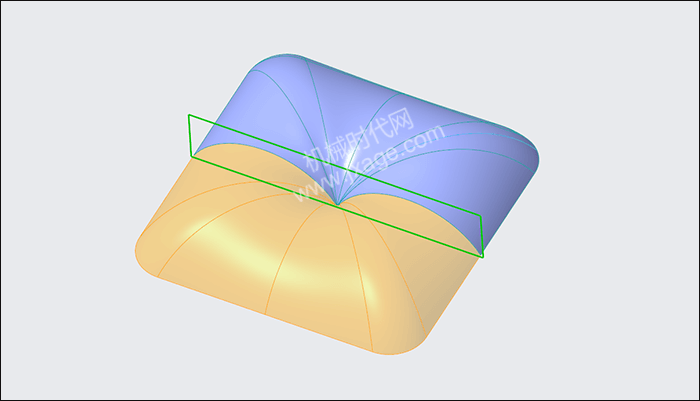

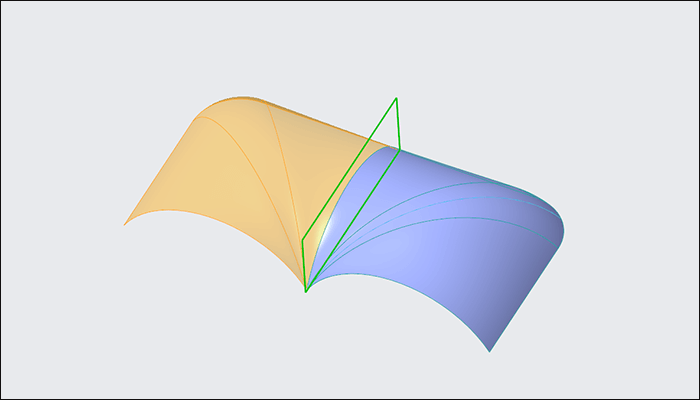

8.镜像。
9.镜像。
10.镜像。

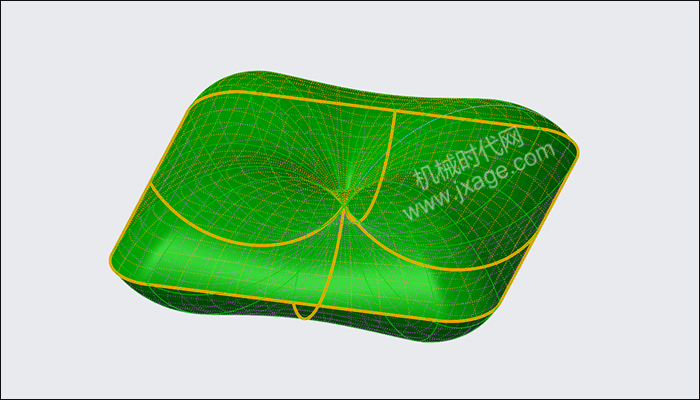

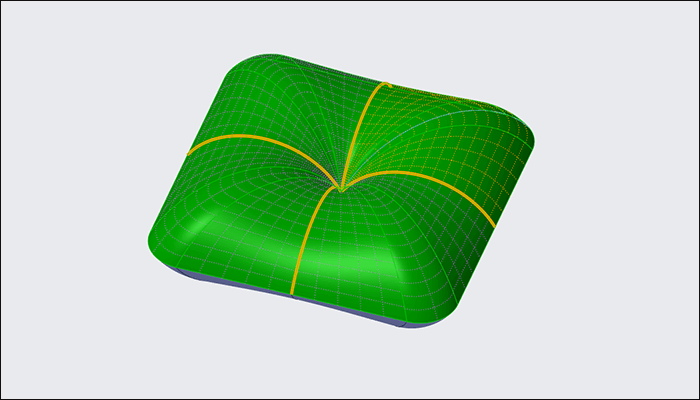

11.将下图所示的4个绿色曲面进行合并。
12.将所有的曲面进行合并。

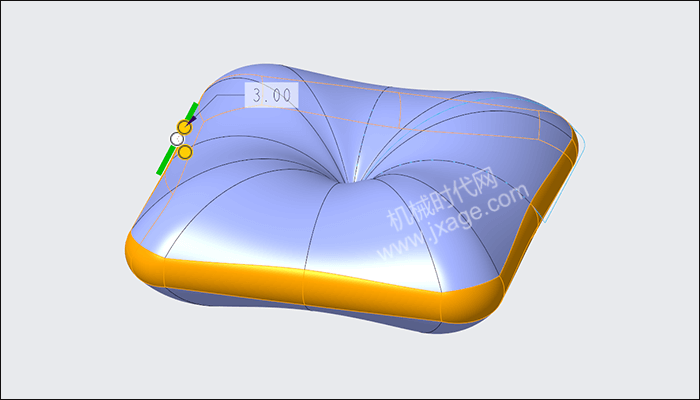

13.倒圆角。

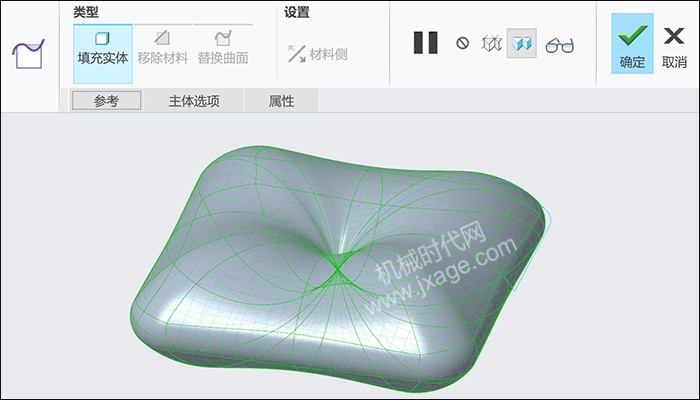

14.实体化。
15.完成。
