Creo曲面建模（55）：几何图形

最终结果如下图所示：

文章末尾下载模型

方法：

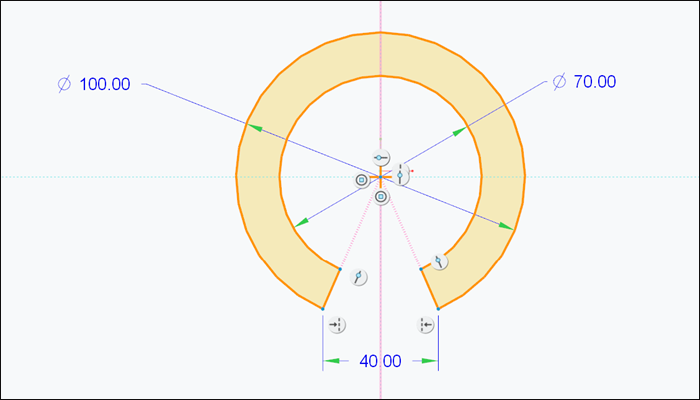

1.点击拉伸，类型选择曲面，在FRONT平面绘制如下图所示的草图。

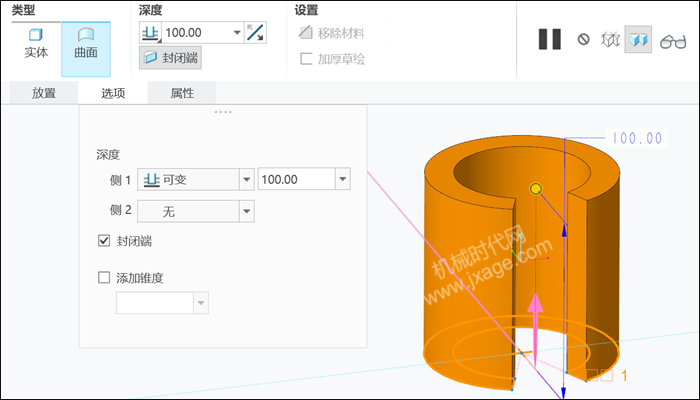

拉伸深度设置为100mm，点击选项，勾选“封闭端”，如下图所示，点击勾号完成。

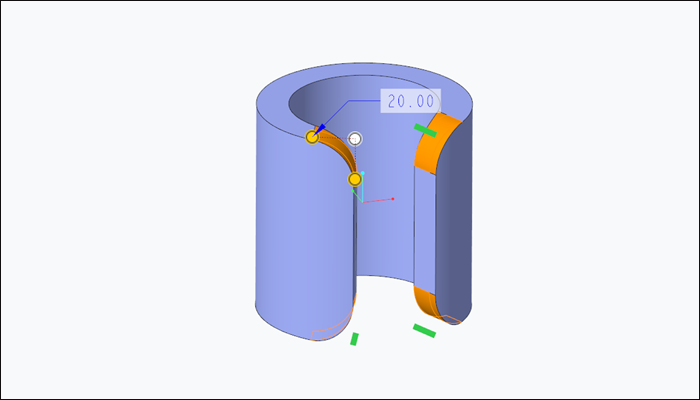

2.倒圆角。

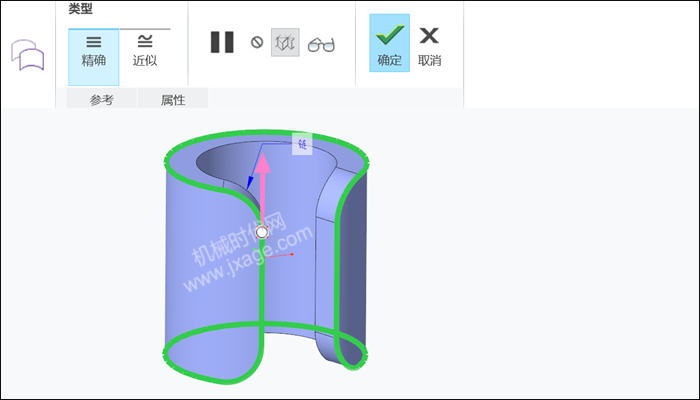

3.选择下图所示的边，然后依次点击“复制”和“粘贴”，创建出3D曲线，如下图所示。

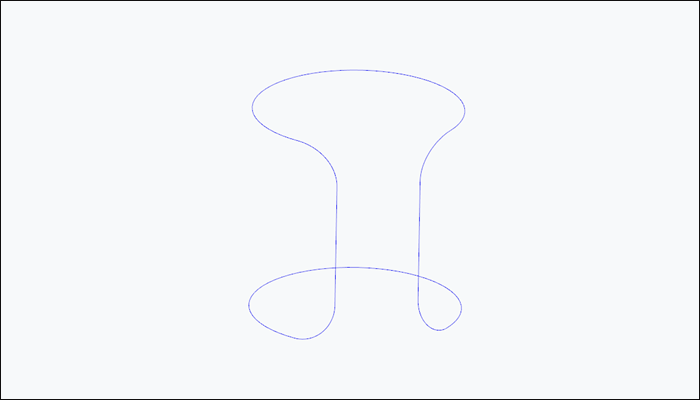

隐藏步骤1创建的拉伸曲面，可以看到如下图所示的3D曲线。

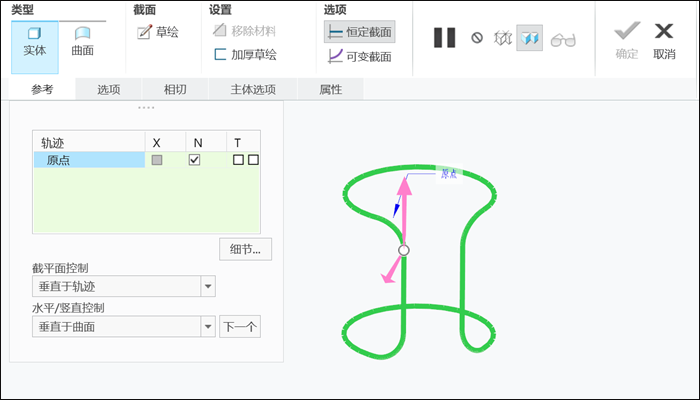

4.点击扫描，类型选择“曲面”，选择上一步创建的3D曲线作为扫描的路径，如下图所示。

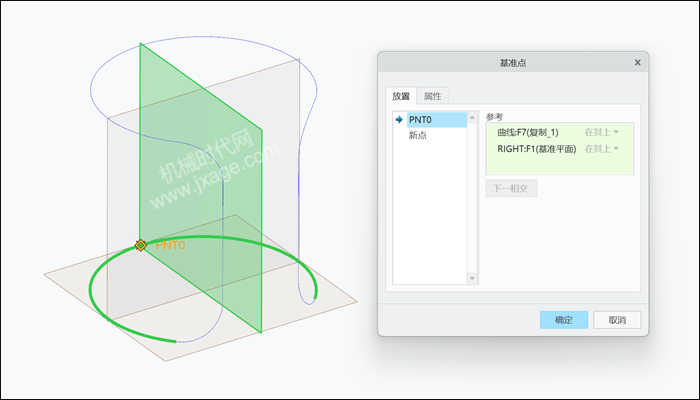

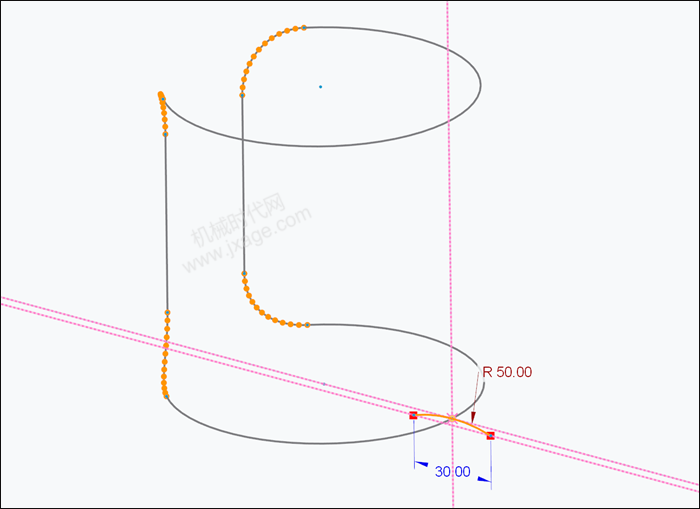

点击基准点工具，利用RIGHT基准平面和下图所示的曲线，创建出基准点PNT0。

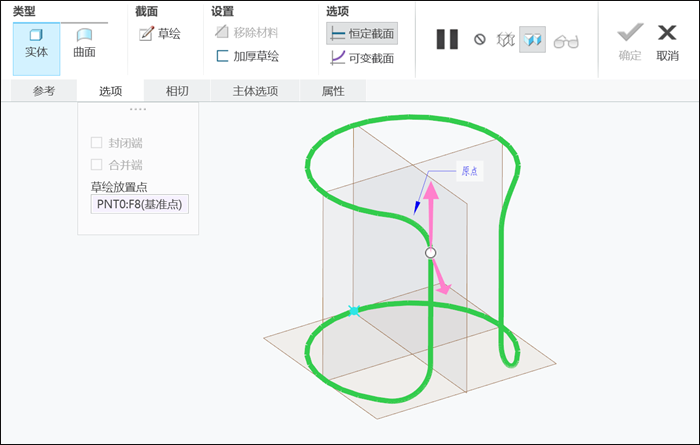

点击选项，将草绘放置点设置为基准点PNT0，如下图所示。

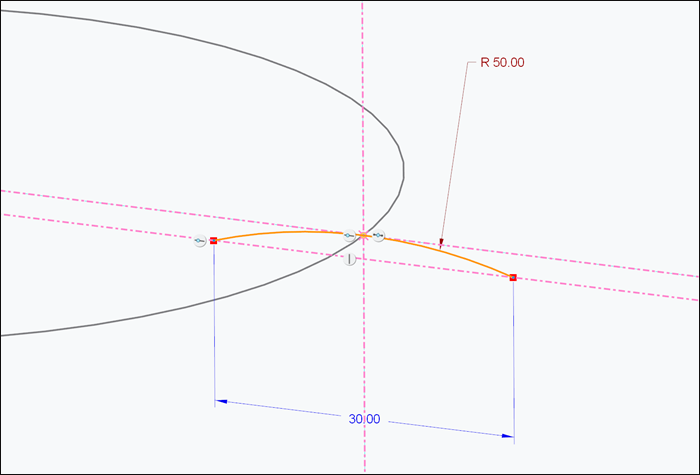

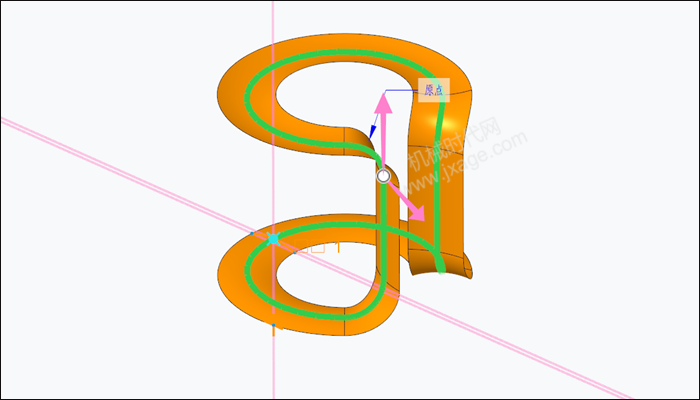

进入草绘环境，绘制如下图所示的圆弧作为扫描的截面。

点击勾号完成。

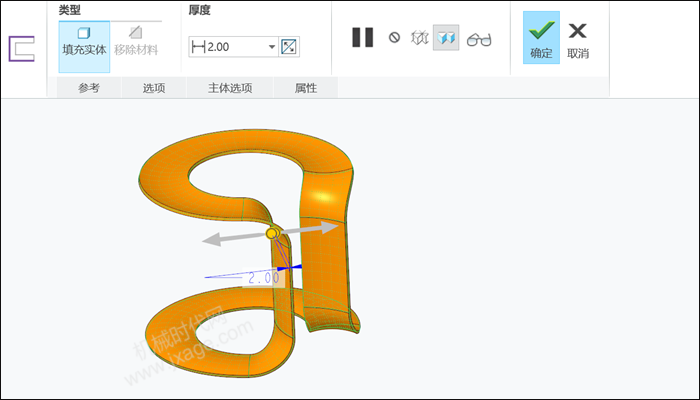

5.点击加厚，对上一步创建的扫描曲面进行加厚，厚度值为2mm。

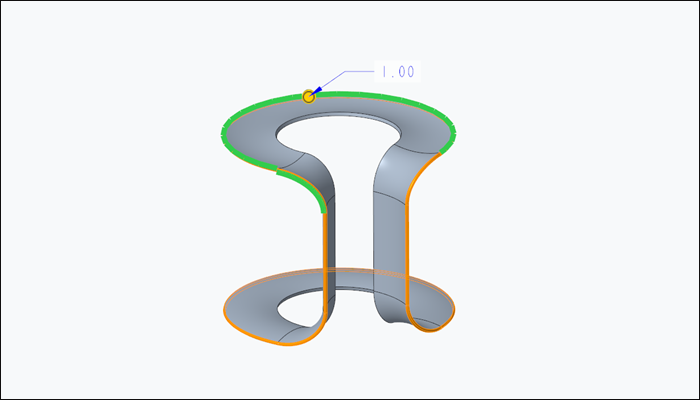

6.倒圆角。

7.完成。

模型下载：
