Creo曲面建模(54):纹路3

ZDJ
管理员
1347
文章
0
粉丝
Creo曲面93,4224字数 263阅读模式

最终结果如下图所示:

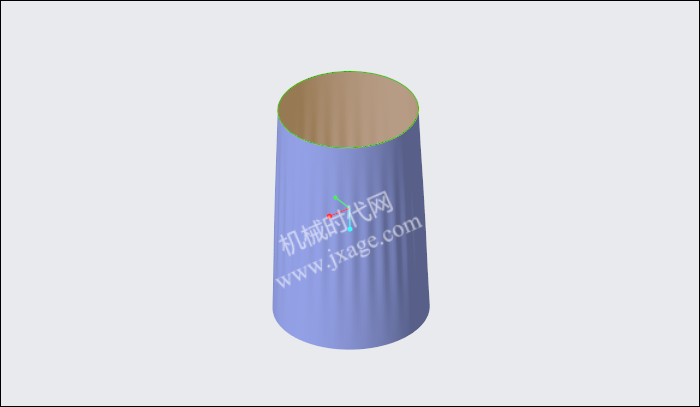

Creo曲面建模(54):纹路3-图片1

文章末尾下载模型

方法:

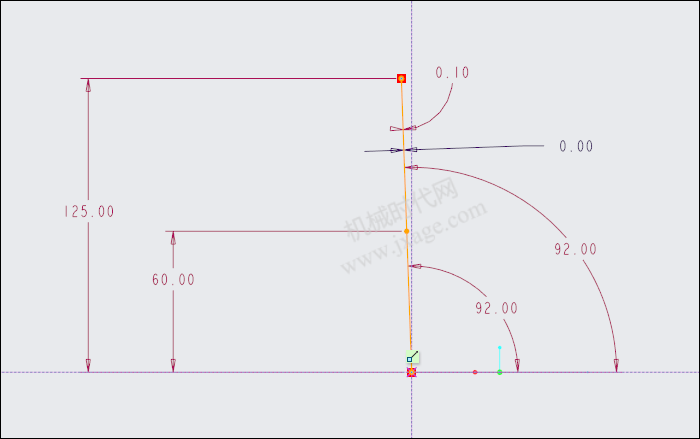

1.点击草绘,在FRONT平面绘制如下图所示的草图。

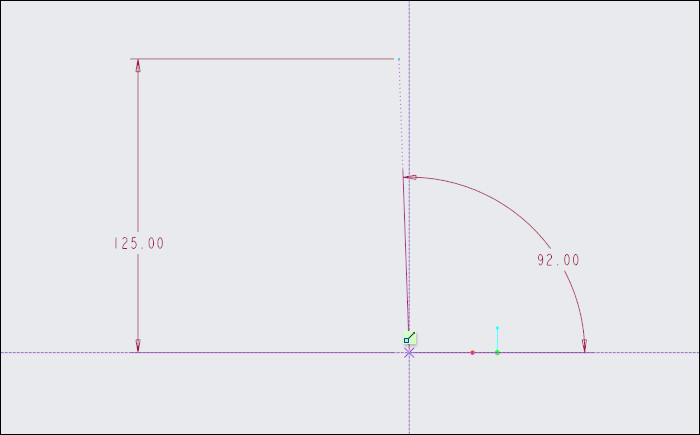

Creo曲面建模(54):纹路3-图片2

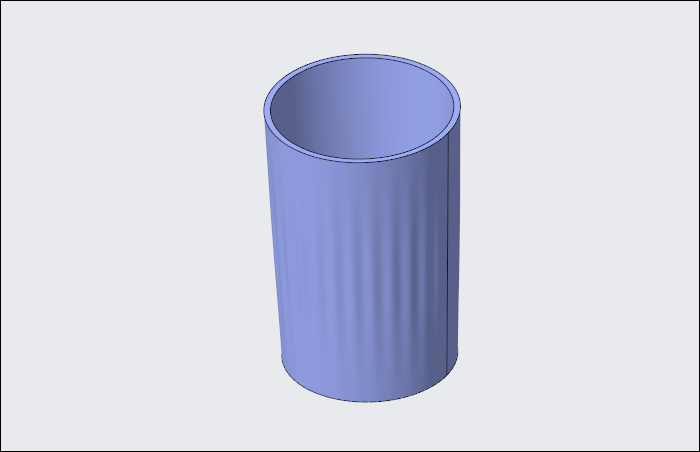

2.点击扫描,类型选择“曲面”,选择上一步创建的草图作为扫描的轨迹。

Creo曲面建模(54):纹路3-图片3

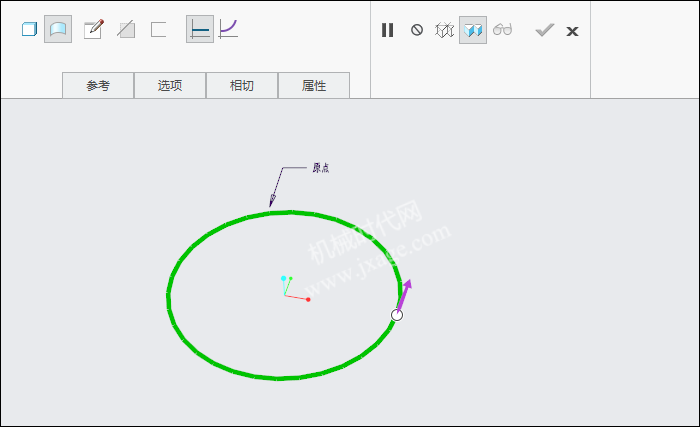

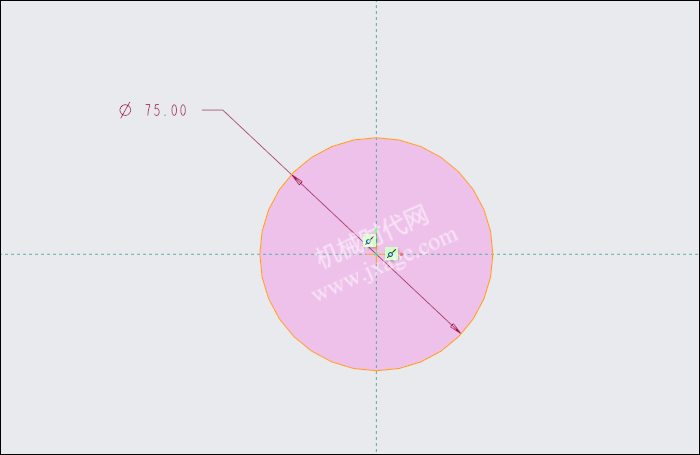

进入草绘环境,绘制如下图所示的一条构造线(一条直线段)并标注尺寸。

Creo曲面建模(54):纹路3-图片4

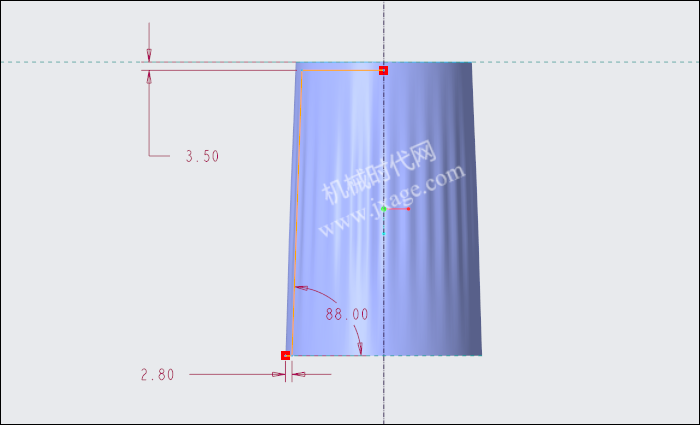

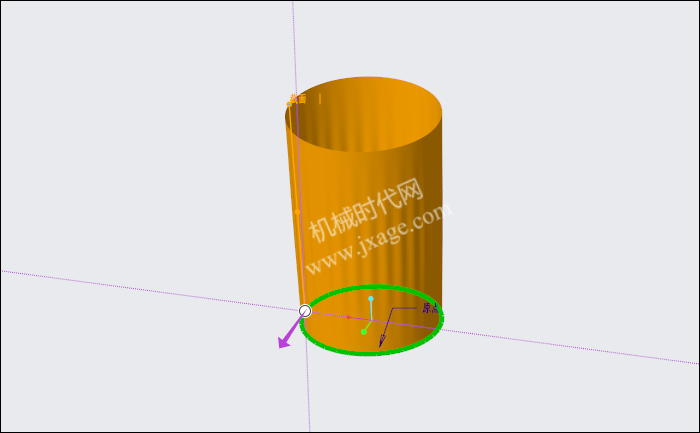

在构造线上绘制一条样条曲线,尺寸如下图所示。

Creo曲面建模(54):纹路3-图片5

3.点击“工具”-“关系”,为尺寸sd11添加如下图所示的关系:

sd11=0.4*sin(trajpar*360*30)

Creo曲面建模(54):纹路3-图片6

点击勾号完成。

Creo曲面建模(54):纹路3-图片7

4.点击填充,以步骤1创建的草图为参考进行填充。

Creo曲面建模(54):纹路3-图片8

5.点击旋转,类型选择曲面,在TOP平面绘制如下图所示的草图。

Creo曲面建模(54):纹路3-图片9

点击勾号完成。

Creo曲面建模(54):纹路3-图片10

6.按住Ctrl键,选择扫描曲面和填充曲面,将这两个曲面进行合并。

Creo曲面建模(54):纹路3-图片11

7.按住Ctrl键,选择上一步合并的曲面和旋转曲面,将这两个曲面进行合并。

Creo曲面建模(54):纹路3-图片12

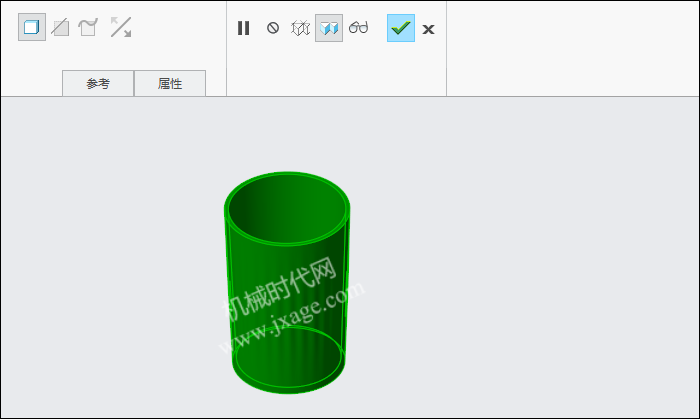

8.将模型进行实体化。

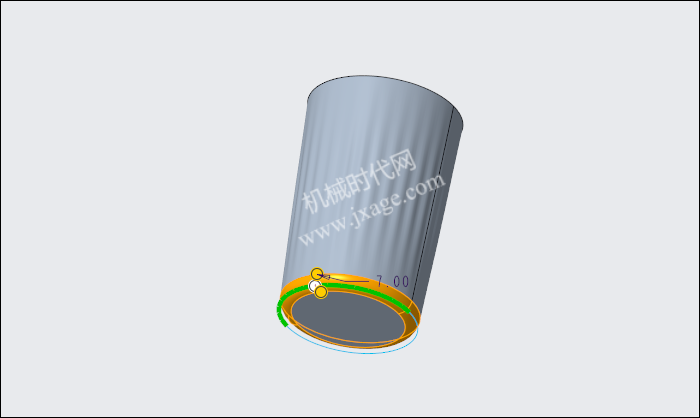

Creo曲面建模(54):纹路3-图片13

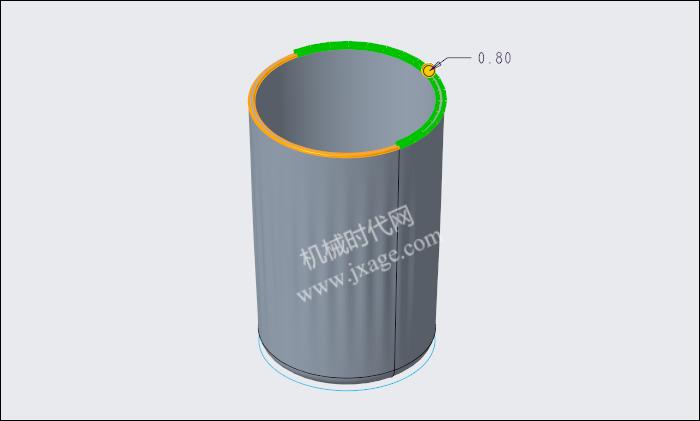

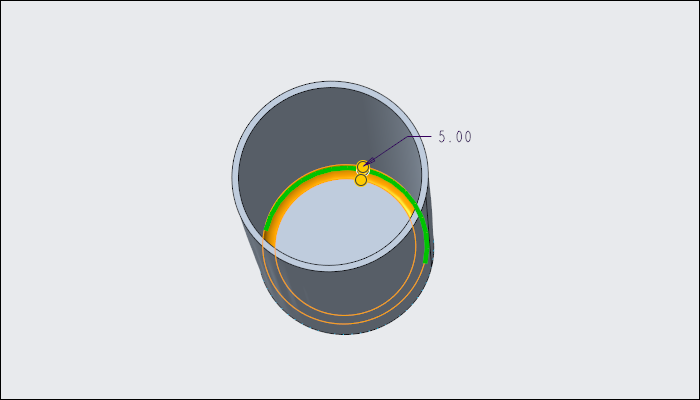

9.倒圆角。

Creo曲面建模(54):纹路3-图片14

Creo曲面建模(54):纹路3-图片15

Creo曲面建模(54):纹路3-图片16

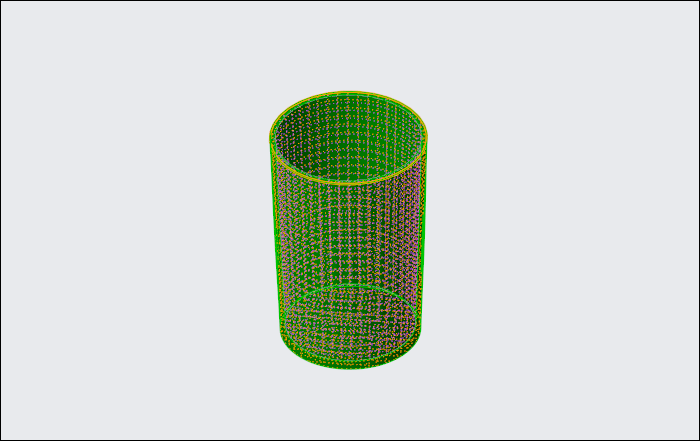

10.渲染。

Creo曲面建模(54):纹路3-图片17
