Proe曲面建模(4):三通管

  • 7,741 次阅读
  • 阅读模式

本文主要涉及到的特征有:N侧曲面片、曲面合并、曲面加厚。

方法:

1.新建文件。

2.创建如下曲面。

1)创建基准平面DTM1,以RIGHT平面为参照,偏移100。

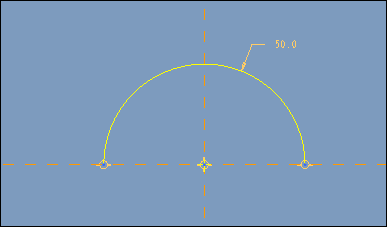

2)在DTM1上创建如下草绘。

拉伸长100。

3)创建基准轴。创建方法是选择RIGHT平面和FRONT平面的交线为基准轴。

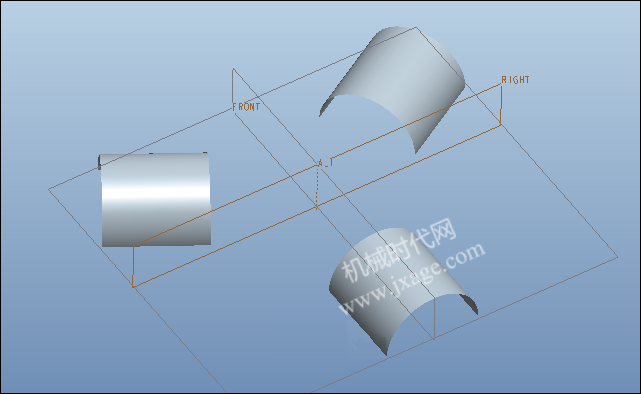

4)选择上面创建的拉伸特征,点击【阵列】,阵列类型为【轴】,数量为3,成员之间的夹角为120°。

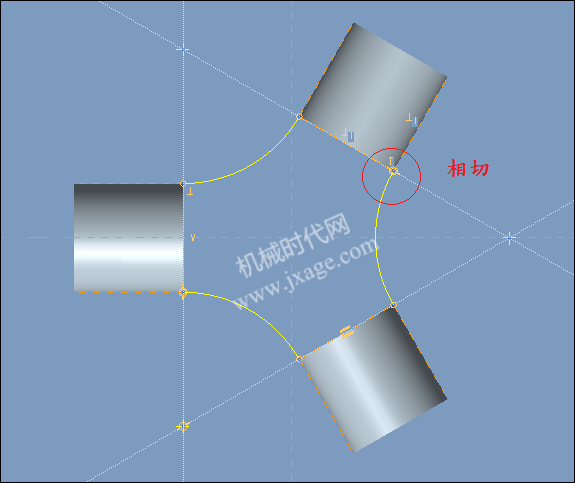

3.点击草绘,选择TOP平面作为草绘平面,绘制如下草绘。

绘制完成后,点击勾号退出。

4.点击【插入】-【高级】-【圆锥曲面和N侧曲面片】,弹出如下菜单。选择【N侧曲面】-【完成】。

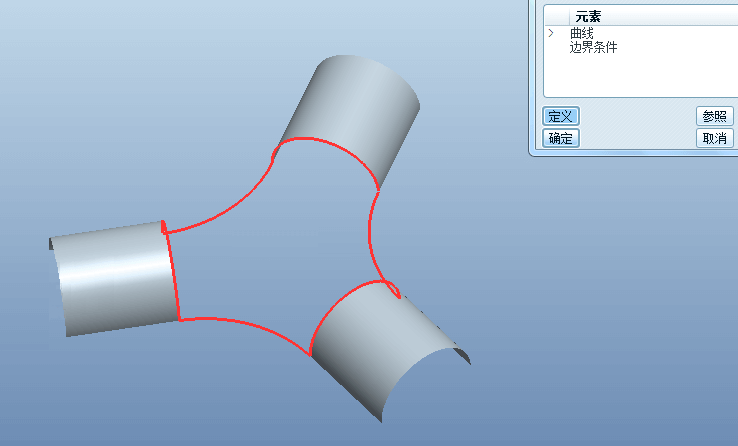

选择下面6条边。

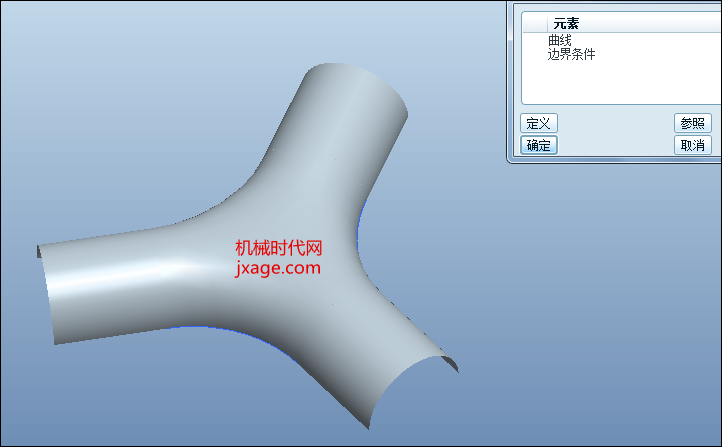

点击【预览】-【完成】。

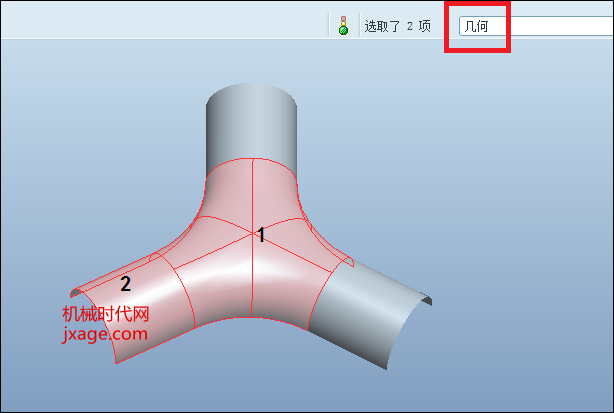

5.点击右上角的过滤器,选择【几何】,再选择如下两个曲面,点击【编辑】-【合并】。

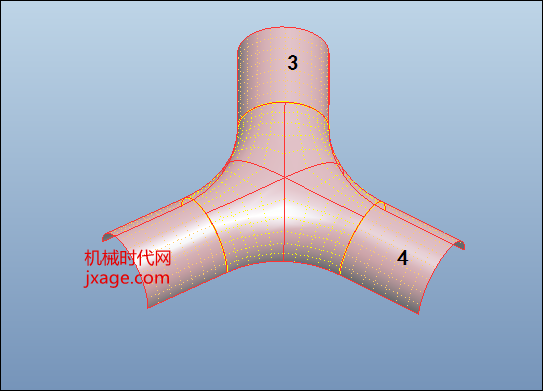

按住CTRL选择剩下的两个曲面。

点击勾号完成。

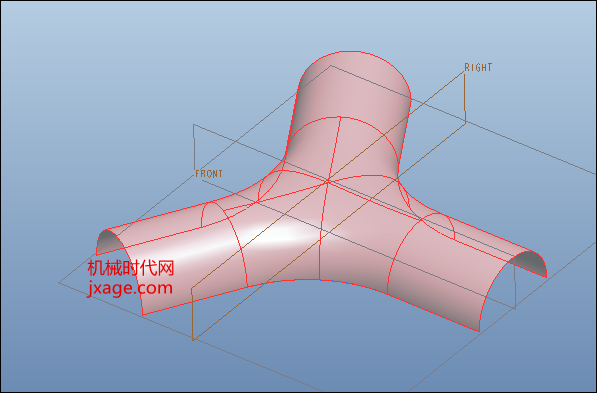

6.选择下面的几何曲面,点击镜像,选择TOP平面作为镜像平面。

完成。

7.将上图两个曲面进行合并。选择上图的两个曲面,点击【编辑】-【合并】。

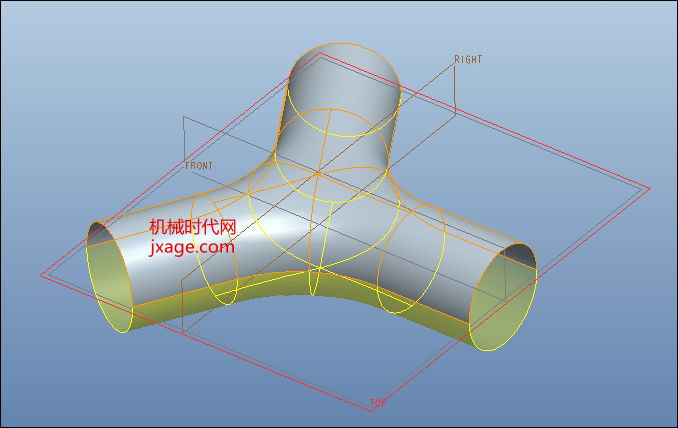

8.选择整个曲面,点击【编辑】-【加厚】,厚度为10。

点击确定。

9.完成。
