最近有朋友请教小编如何创建一个环形螺旋弹簧,这里我介绍两种方法。本练习涉及到的特征有:可变截面扫描和扫描。结果如下:

Proe三维建模(3):环形螺旋弹簧-图片1

方法一:

1.新建文件。

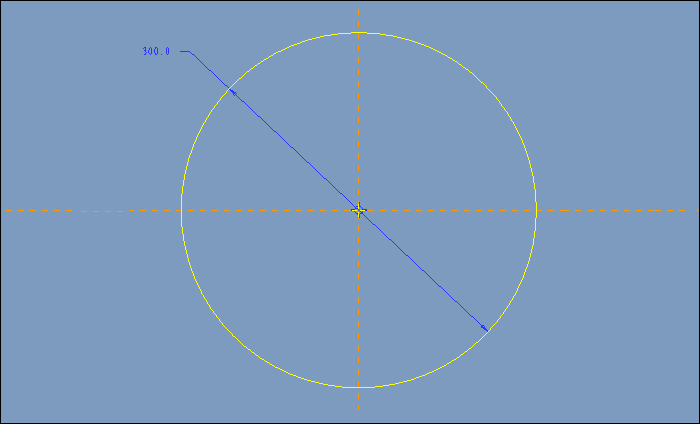

2.点击草绘,绘制如下的草绘。

Proe三维建模(3):环形螺旋弹簧-图片2

点击勾号退出。

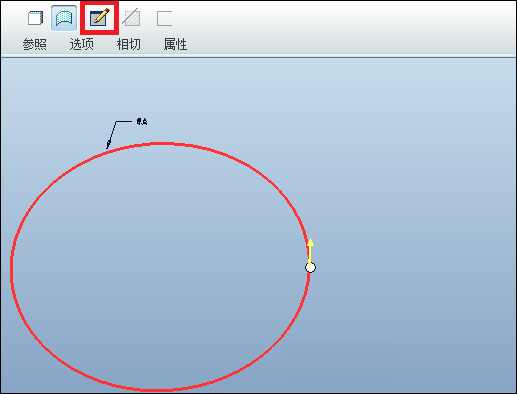

3.点击【插入】-【可变截面扫描】,选择上面的草绘为轨迹,点击【草绘】按钮,进入草绘环境。

Proe三维建模(3):环形螺旋弹簧-图片3

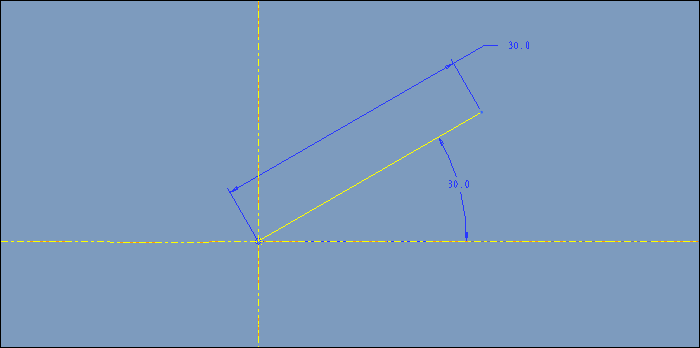

绘制如下草绘。

Proe三维建模(3):环形螺旋弹簧-图片4

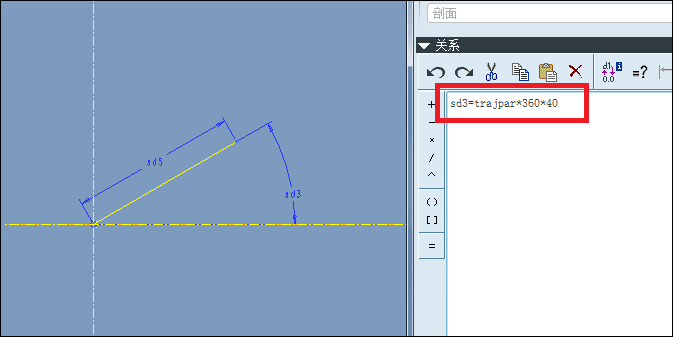

4.点击【工具】-【关系】,添加如下关系:

sd3=trajpar*360*40(40代表总共40个圆圈。)

Proe三维建模(3):环形螺旋弹簧-图片5

Proe三维建模(3):环形螺旋弹簧-图片6

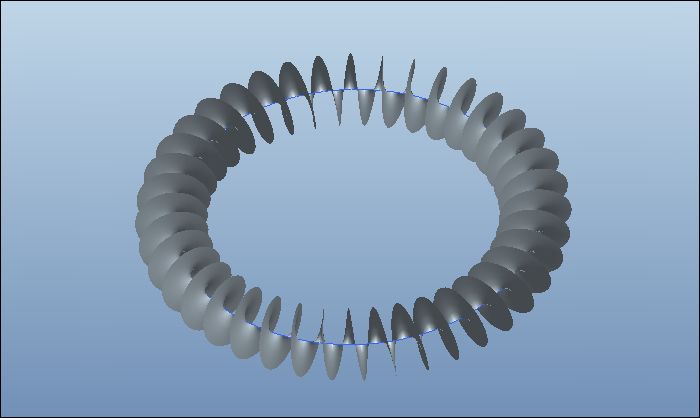

5.完成。

Proe三维建模(3):环形螺旋弹簧-图片7

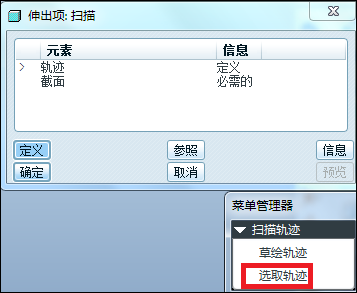

6.点击【插入】-【扫描】-【伸出项】,选择【选取草绘】。

Proe三维建模(3):环形螺旋弹簧-图片8

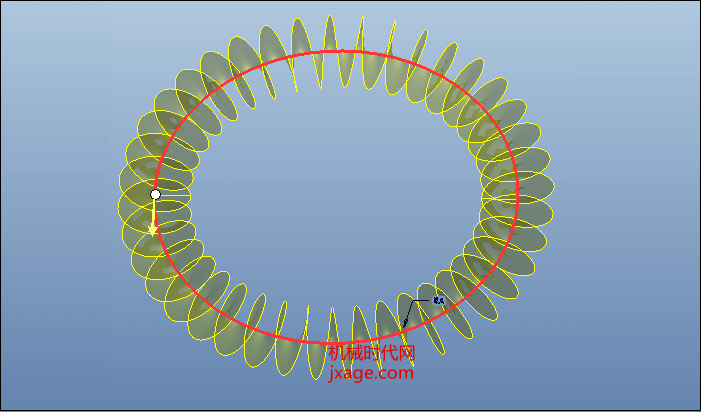

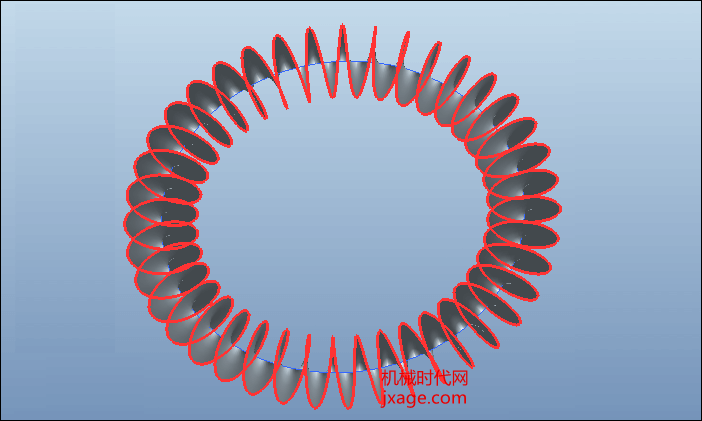

选择下面的边为轨迹。

Proe三维建模(3):环形螺旋弹簧-图片9

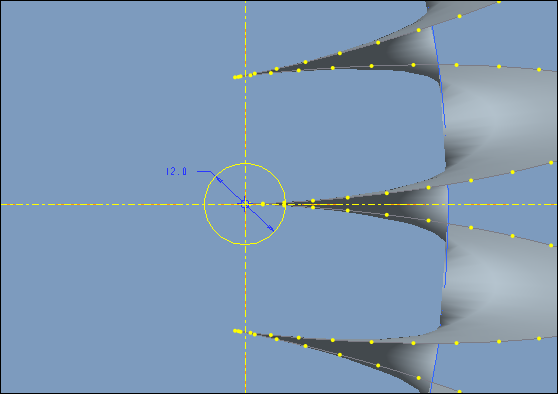

绘制如下截面。

Proe三维建模(3):环形螺旋弹簧-图片10



7.隐藏草绘和可变截面特征,完成。

Proe三维建模(3):环形螺旋弹簧-图片11

方法二:

1.新建文件。

2.点击【插入】-【模型基准】-【曲线】,弹出如下窗口。选择【从方程】-【完成】。

Proe三维建模(3):环形螺旋弹簧-图片12

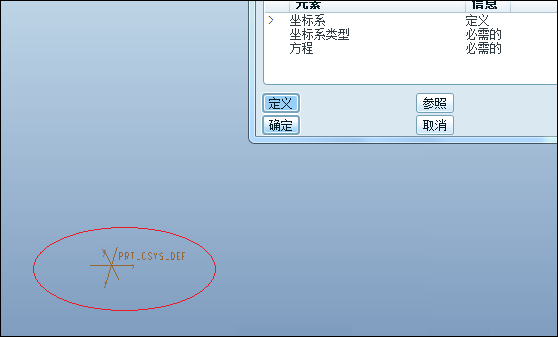

选择如下坐标系。

Proe三维建模(3):环形螺旋弹簧-图片13

选择【圆柱】。

Proe三维建模(3):环形螺旋弹簧-图片14

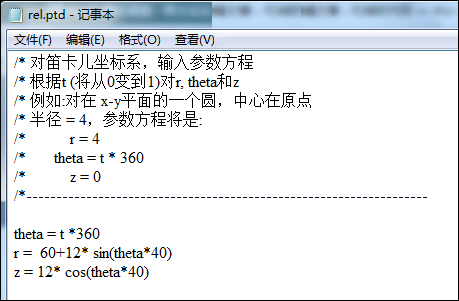

在文本框输入:

theta = t *360

r =  60+12* sin(theta*40)

z = 12* cos(theta*40)

Proe三维建模(3):环形螺旋弹簧-图片15

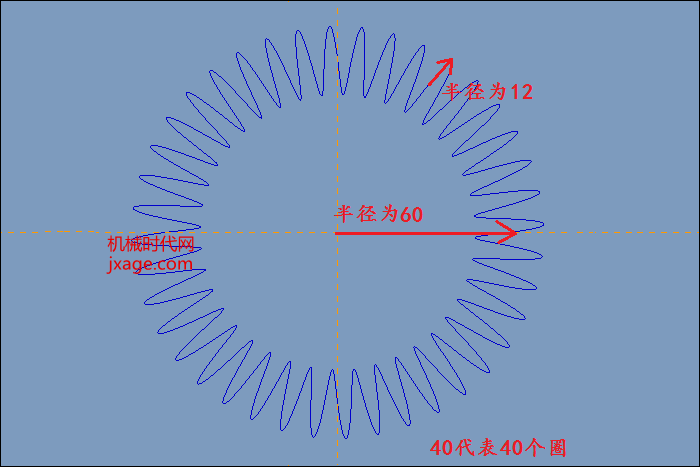

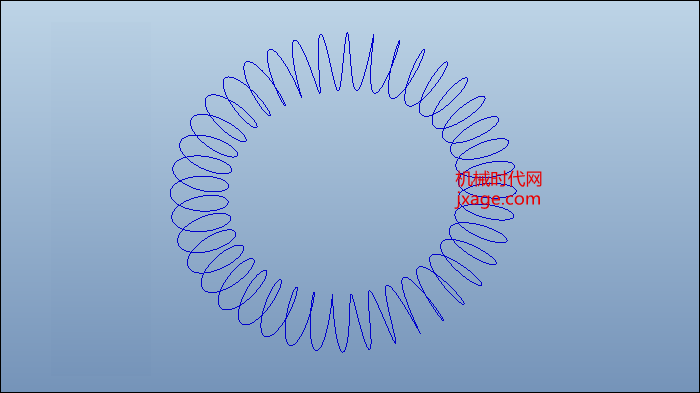

这是上面的参数代表的意思。

Proe三维建模(3):环形螺旋弹簧-图片16

Proe三维建模(3):环形螺旋弹簧-图片17

3.在上面的曲线上创建一个基准点。

4.点击【插入】-【扫描混合】。

Proe三维建模(3):环形螺旋弹簧-图片18

5.完成。

Proe三维建模(3):环形螺旋弹簧-图片19
