文章末尾下载模型

方法:

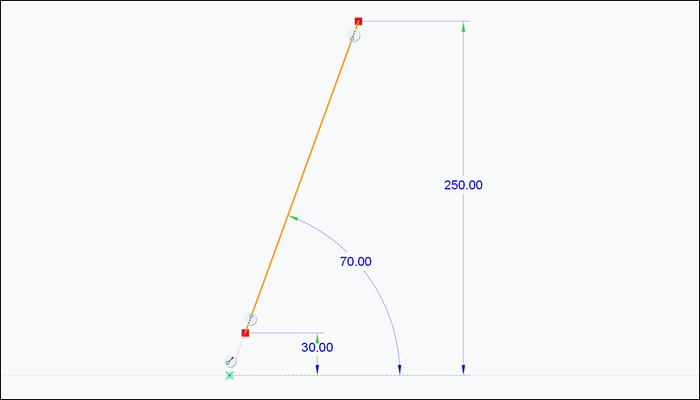

1.点击草绘,在FRONT基准面上绘制如下图所示的草图。

2.点击草绘,在TOP基准面上绘制如下图所示的草图。

3.点击草绘,在RIGHT基准面上绘制如下图所示的草图。

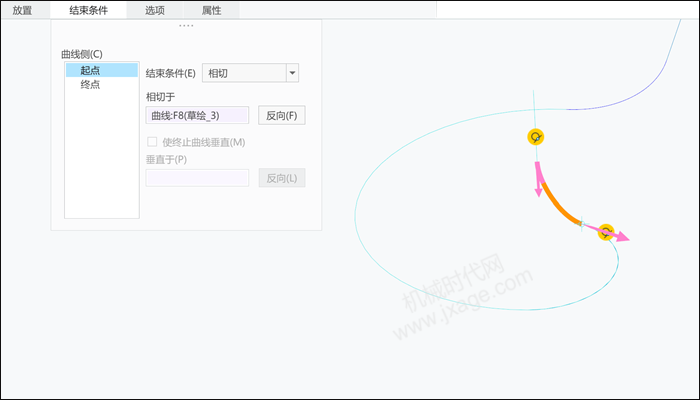

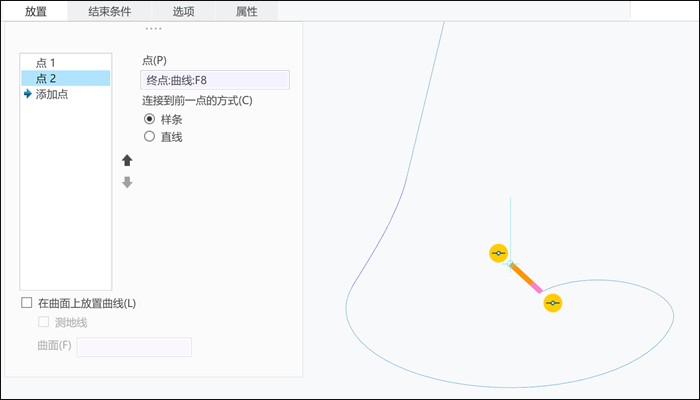

4.点击“曲线”-“通过点的曲线”,依次选择下图两个曲线端点。

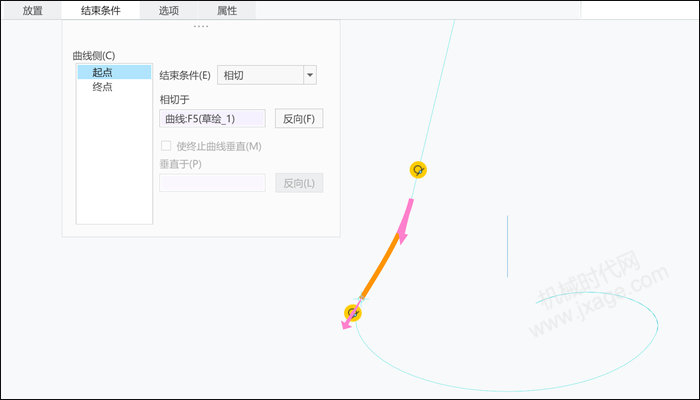

展开“结束条件”选项卡,设置起点和终点的结束条件为“相切”,点击勾号完成。

5.点击“曲线”-“通过点的曲线”,依次选择下图两个曲线端点。

展开“结束条件”选项卡,设置起点和终点的结束条件为“相切”,点击勾号完成。

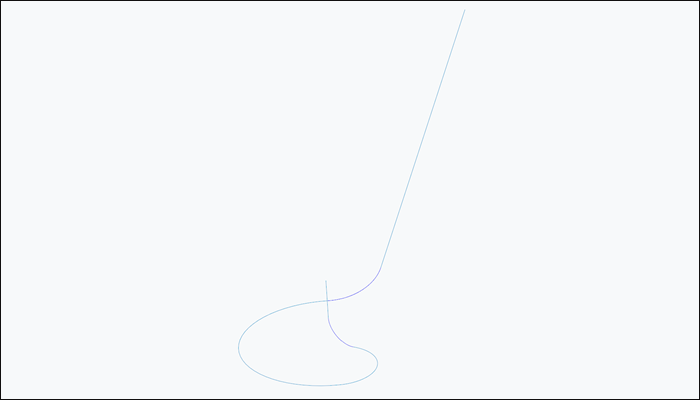

完成。

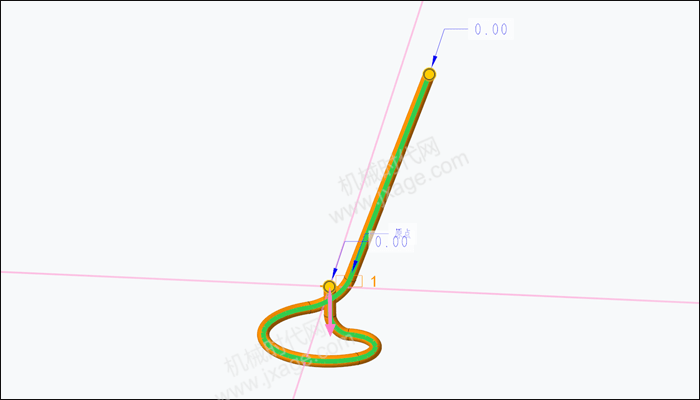

6.点击扫描,依次选择上一步创建的整条曲线作为扫描的轨迹。

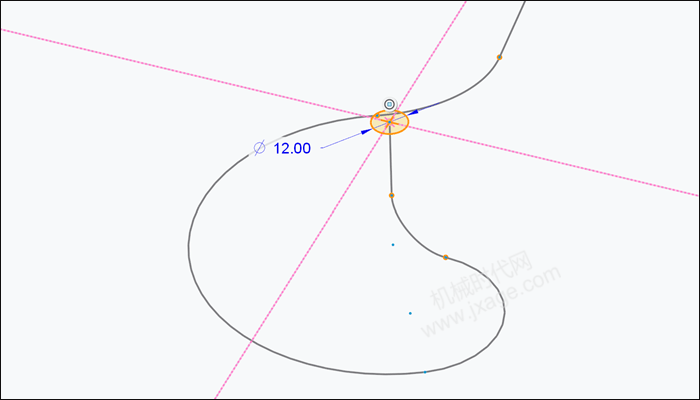

扫描的截面为直径12mm的圆,如下图所示。

点击勾号完成。

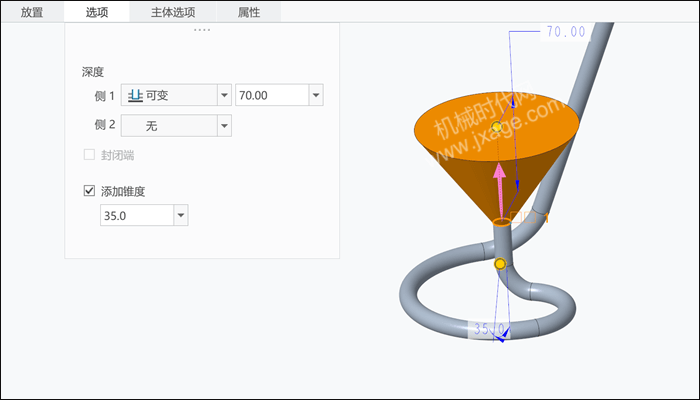

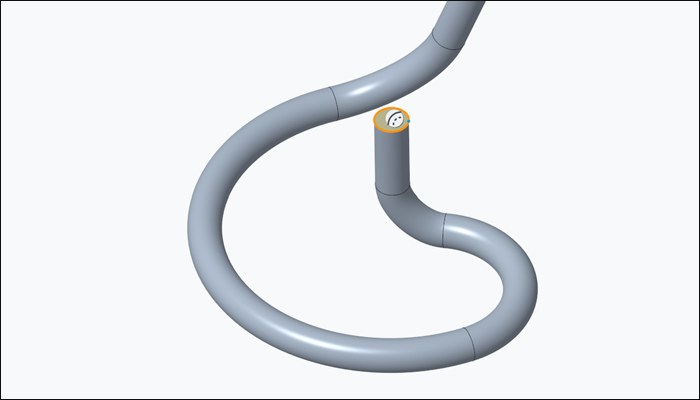

7.点击拉伸,在下图所示的面上绘制一个圆。

设置拉伸高度为70mm,勾选“添加锥度”选项,设置角度为35度(如果显示不正确,输入-35)。

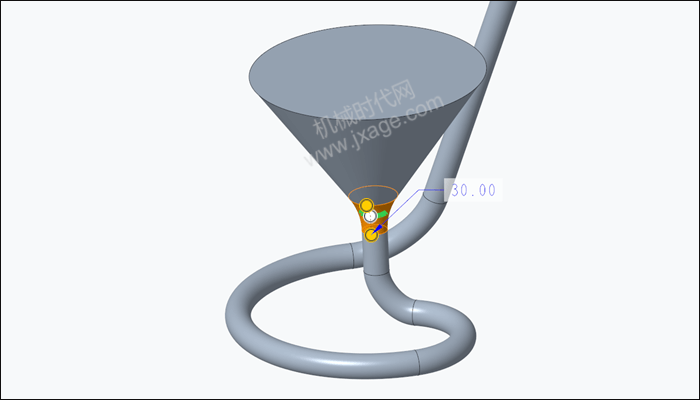

8.倒圆角。

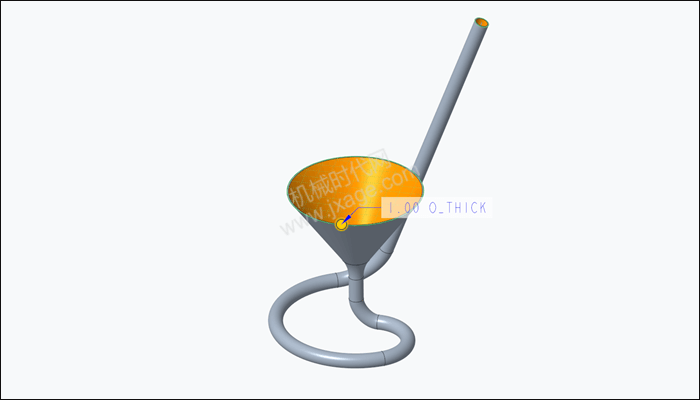

9.抽壳。

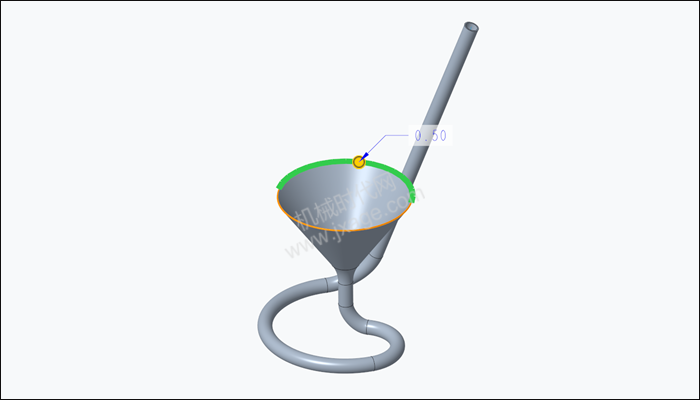

10.倒圆角。

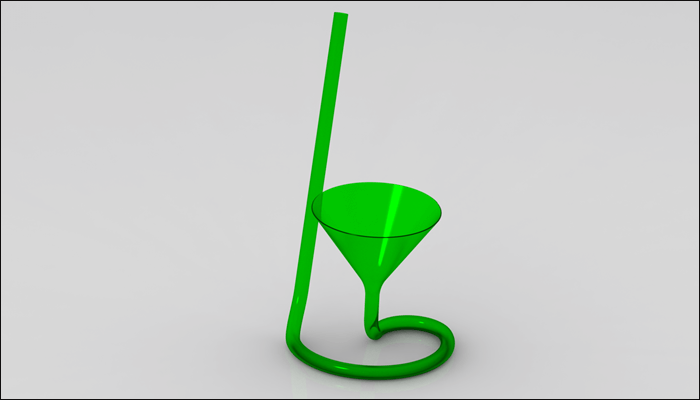

11.完成渲染。

模型下载(版本:Creo 10.0):

此处为隐藏的内容
注册登录后,方可查看
