Proe如何使用尺寸阵列?

  • 4,118 次阅读
  • 阅读模式

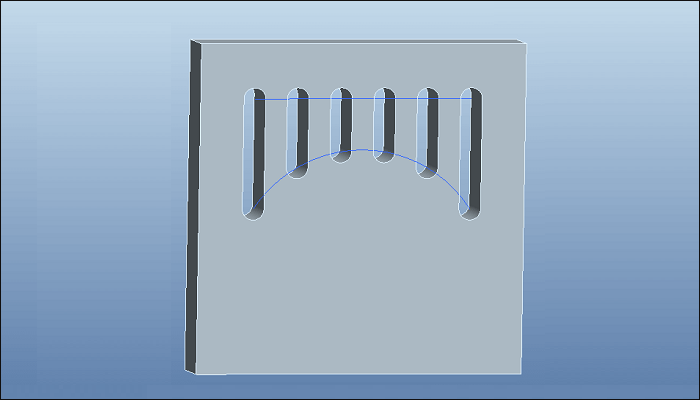

如何创建如下图所示的特征,必须使用阵列一次性做出。该特征的下端的圆心在一个圆弧上,上端的圆心在一条水平线上。大家可以自己试一试。

方法:

1.拉伸出一个300X300的正方形作为底板。

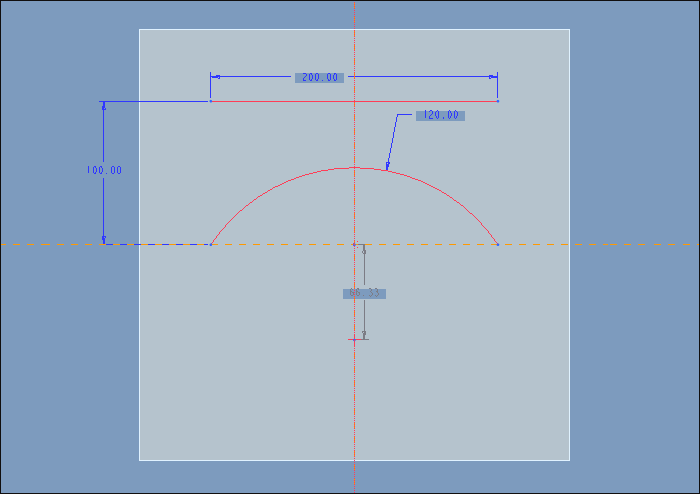

2.草绘出阵列特征的上端和下端圆心所在的轨迹线,如下图。

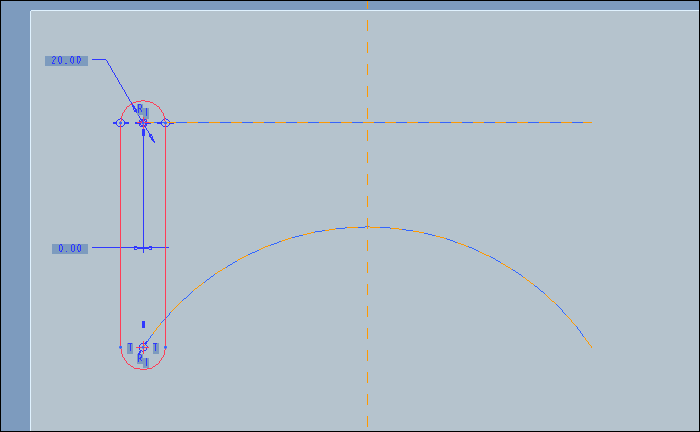

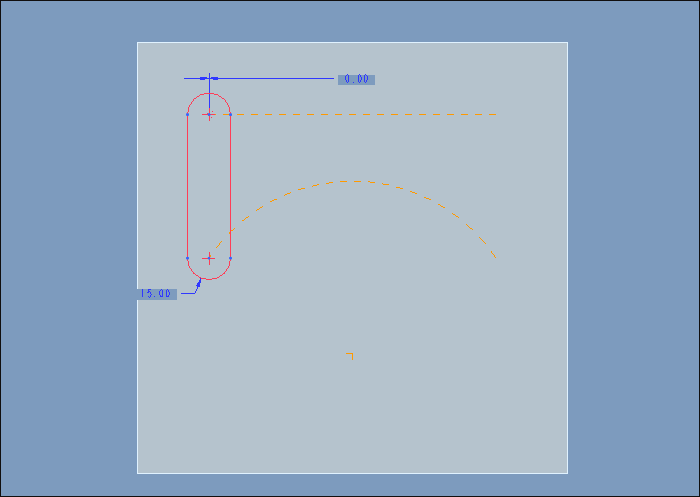

3.拉伸切除阵列对象,如下图。一定要主要下图尺寸为0的那个尺寸,这是我们使用尺寸阵列的驱动尺寸。

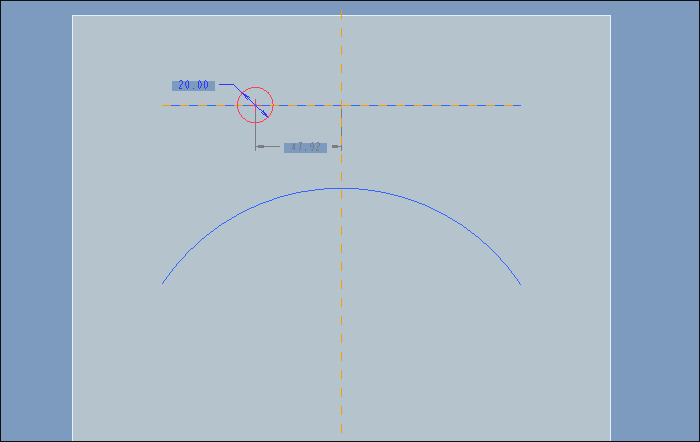

如何标注那个数值为0的尺寸呢?我们可以任意在上面的直线上选定一点作为圆心,如下图。

使用点工具在水平线左端创建点,然后标注出上端圆心与水平线左端的距离,最后将这个尺寸修改为0。

将圆的直径进行锁定,选择这个尺寸鼠标右击选择【锁定】。

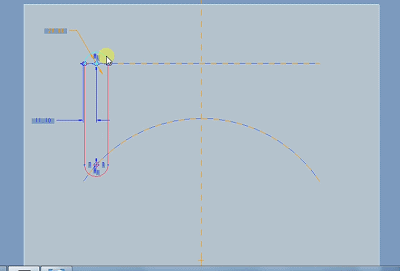

绘制完成后,我们可以拖动草绘图元验证其两端是否在两条轨迹线上移动。

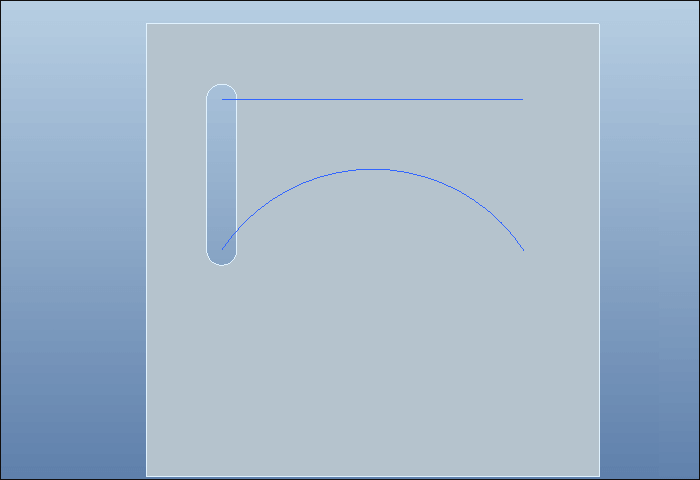

确认无误之后进行拉伸切除。

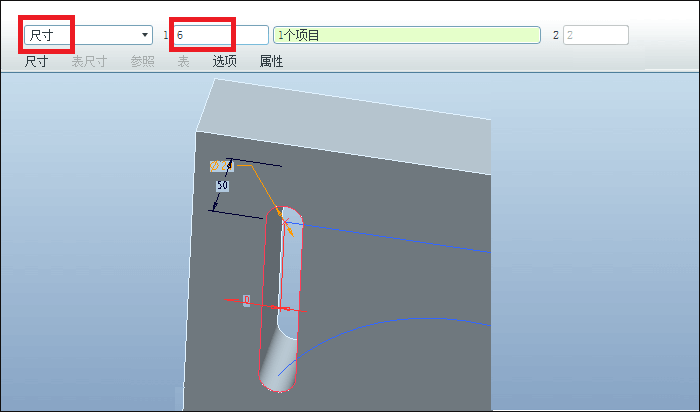

4.阵列。选中上一步的特征,鼠标右击选择【阵列】,阵列类型为【尺寸】。选择数值为0的尺寸,数量为6。

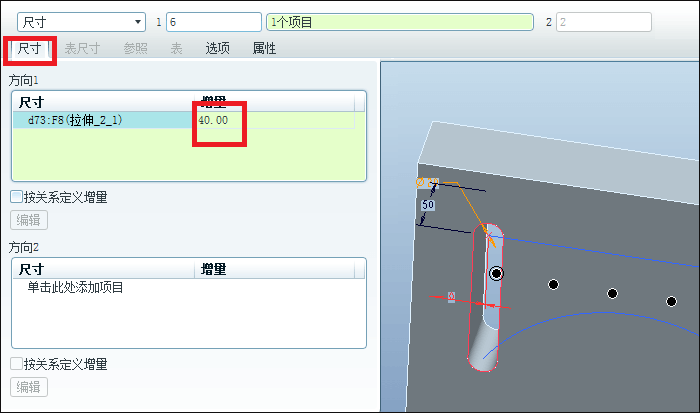

点击【尺寸】选项卡,在增量里输入40,如下图。

点击勾号完成。
