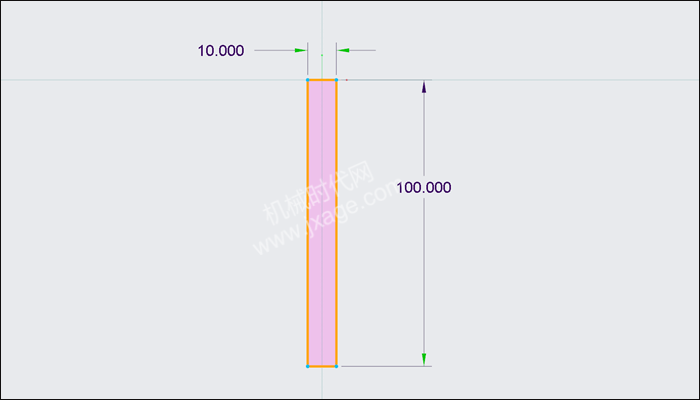

Creo三维建模（71）：环形折弯和扭曲创建莫比乌斯环

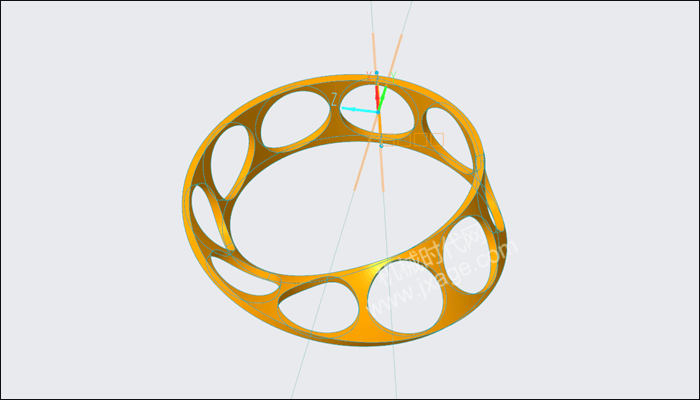

最终结果如下图所示：

文章末尾下载模型

方法：

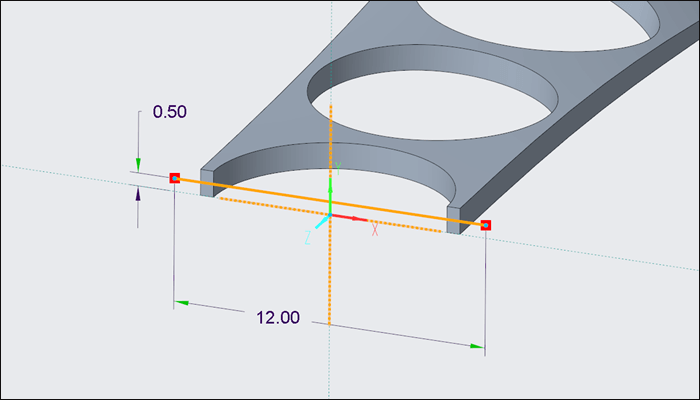

1.点击拉伸，选择FRONT平面作为基准平面，绘制如下图所示的草图。

设置拉伸高度为1mm，点击勾号完成。

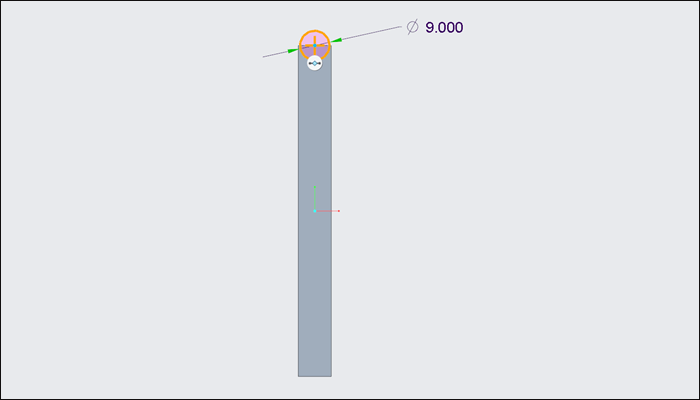

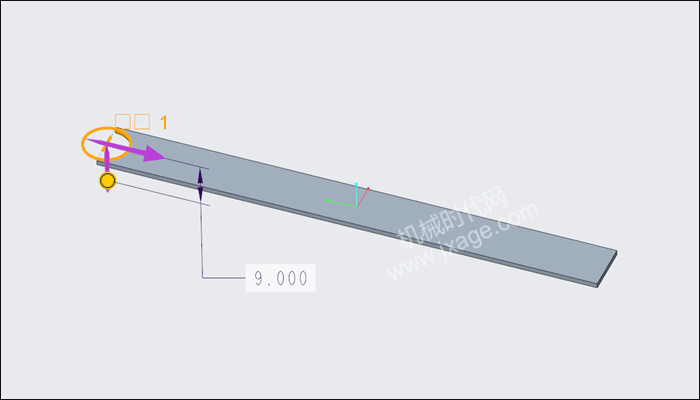

2.点击拉伸，选择选择下图模型的平面作为基准平面，绘制如下图所示的草图。

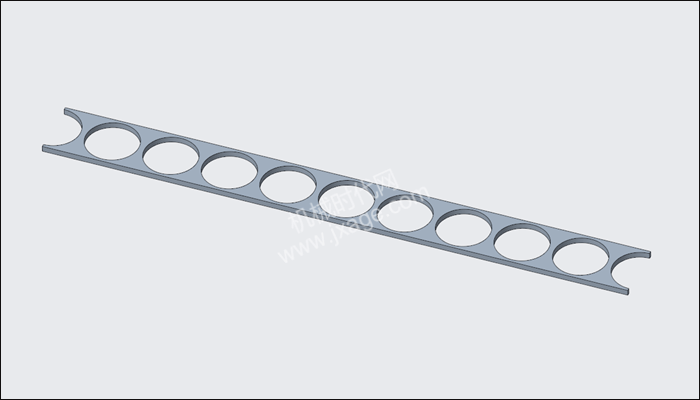

激活“移除材料”，设置拉伸深度为9mm，点击勾号完成。

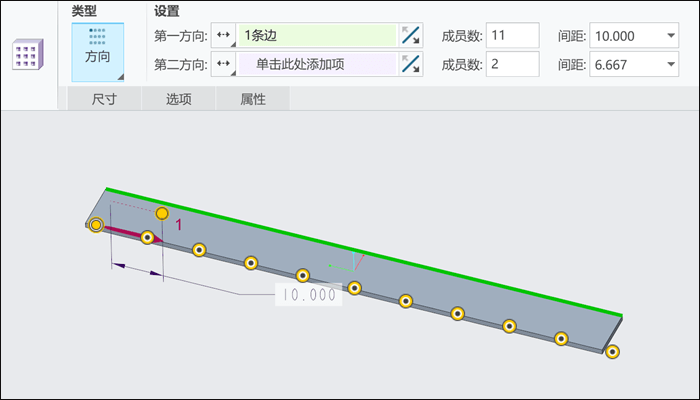

3.选择上一步的拉伸特征，点击阵列，阵列类型选择“方向”，方向参考选择下图所示的边，阵列数量为11，成员间距为10mm。

点击勾号完成。

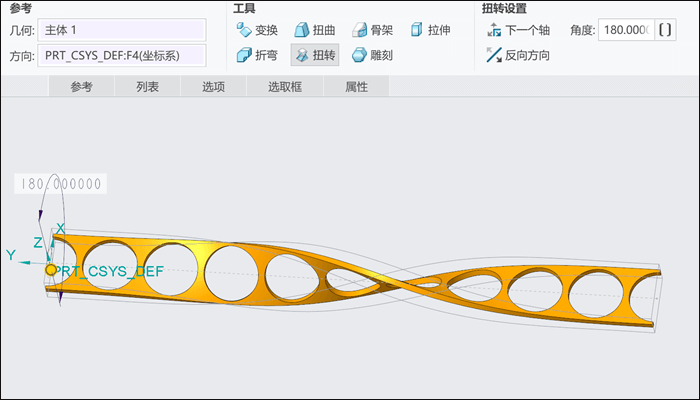

4.点击扭曲，类型选择“扭转”，几何参考选择“主体1”，设置扭转角度为180度，然后单击“下一个轴”，直到出现下图所示的结果。

点击勾号完成。

5.点击环形折弯，参考选择“主体1”，然后点击“轮廓截面”右侧的“定义”按钮。

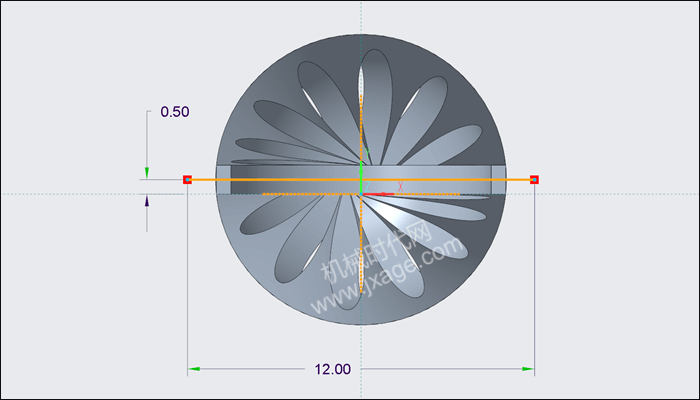

进入草绘环境，添加一个“几何坐标系”并绘制一条直线，如下图所示。

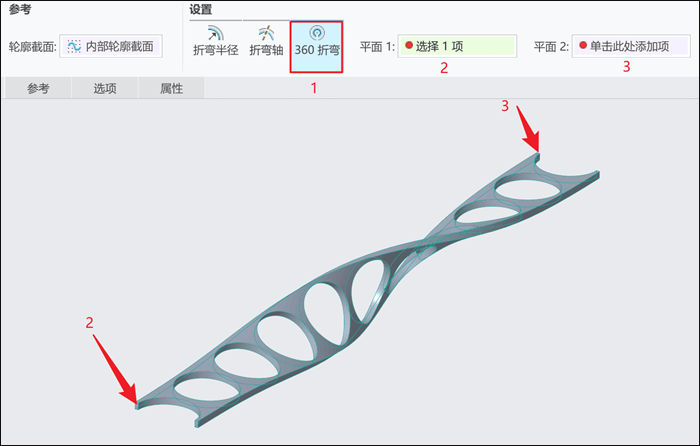

点击“360折弯”，然后按照下图所示的顺序依次选择平面1和平面2。

此时模型如下图所示。

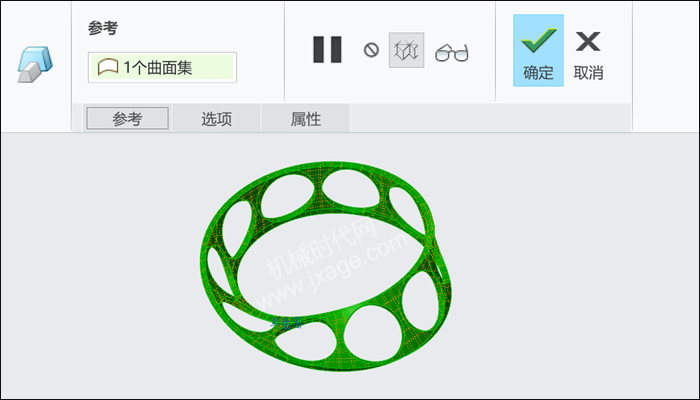

点击勾号完成。

6.完成渲染。
