Proe如何创建星光线阵列

  • 2,002 次阅读
  • 阅读模式

最终结果如下图所示:

方法:

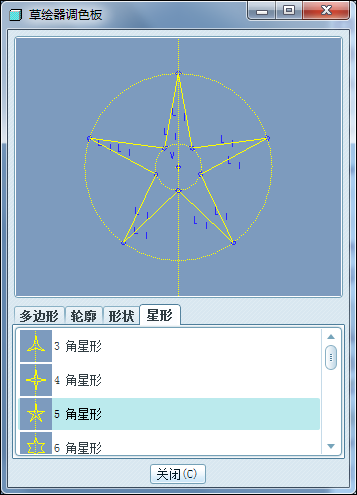

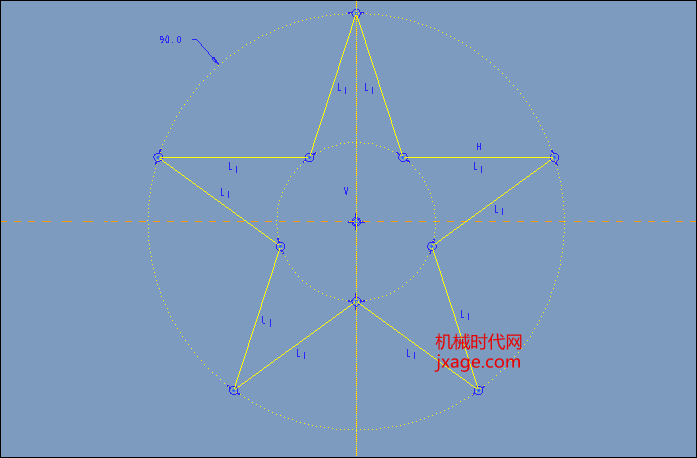

1.点击草绘,选择FRONT平面作为草绘平面,绘制如下草绘。点击【调色板】-【星形】-【五角星形】绘制如下五角星形。

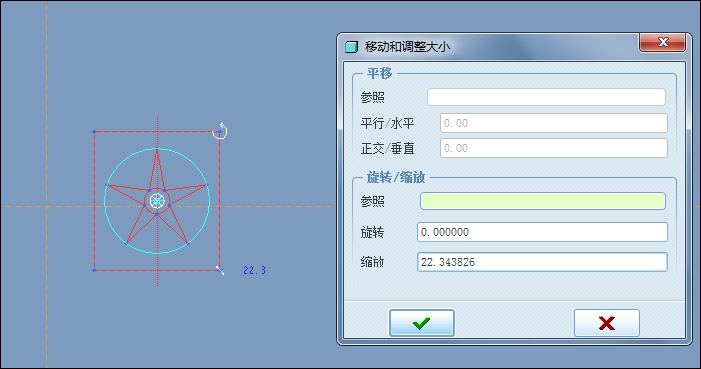

将其拖到绘图区。

使用约束将其移到中心。

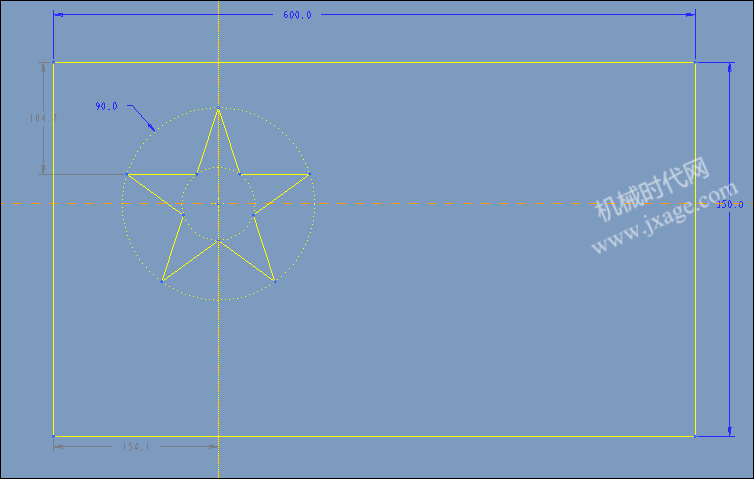

草绘如下矩形。

点击勾号退出草绘。

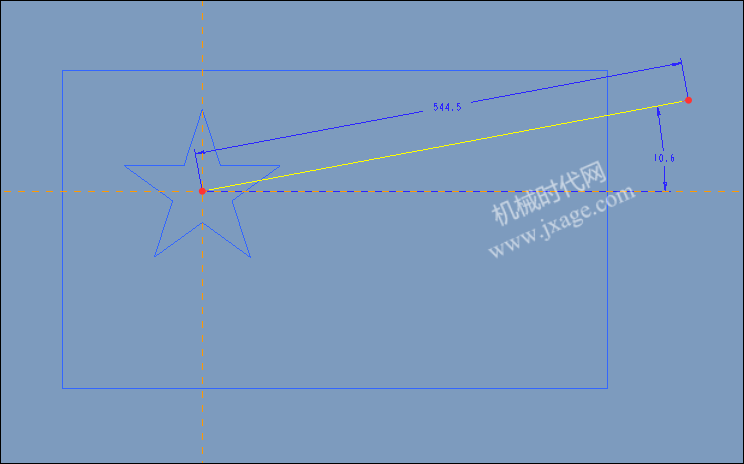

2.点击草绘按钮,选择FRONT平面作为草绘平面,绘制一条直线,并进行如下标注。

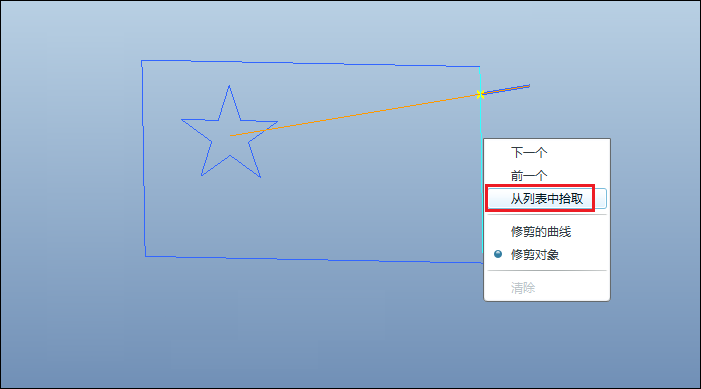

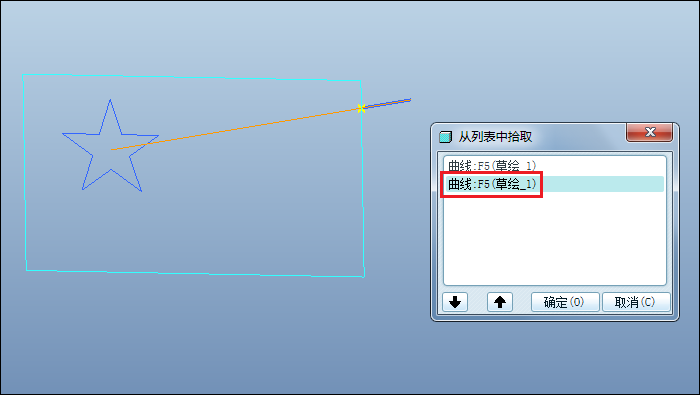

3.将上面的直线进行修剪。选择直线,点击【编辑】-【修剪】,在矩形的边界鼠标右击选择【从列表拾取】,选择矩形的整个边界。

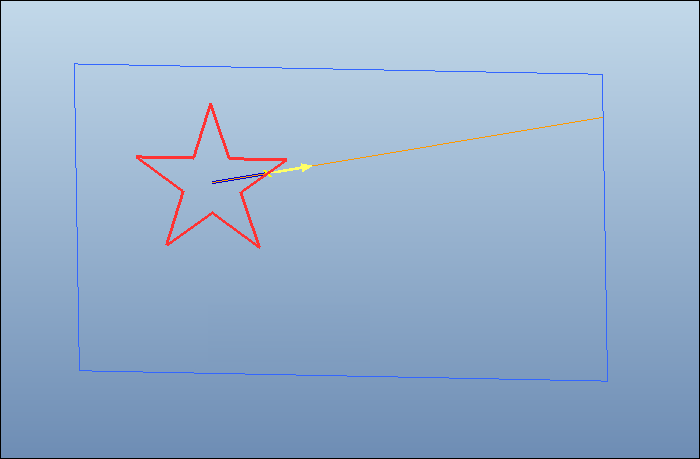

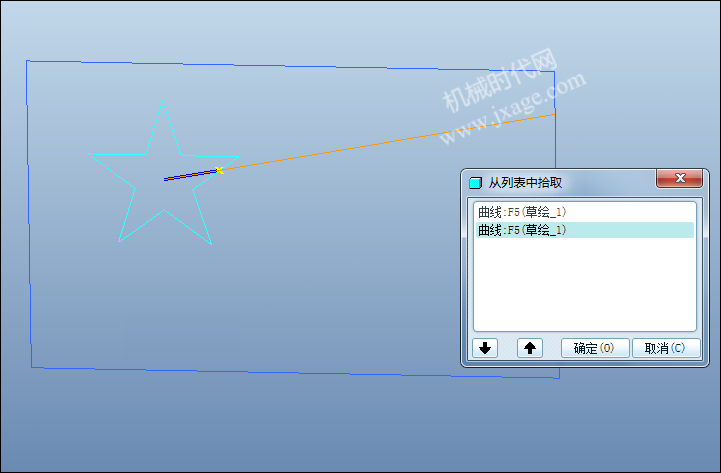

4.采用同样的方法将五角星里面的线段修剪掉。

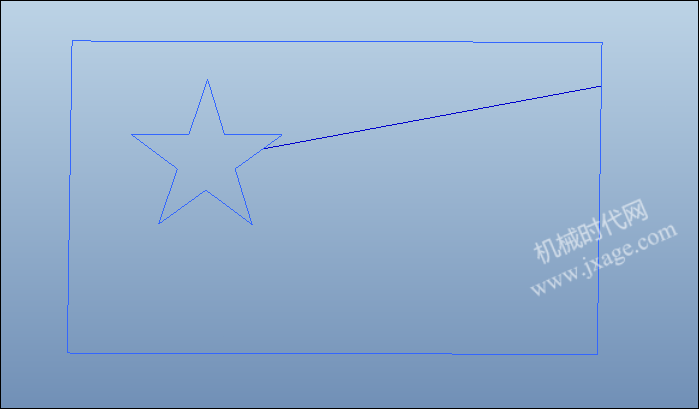

修剪完成。

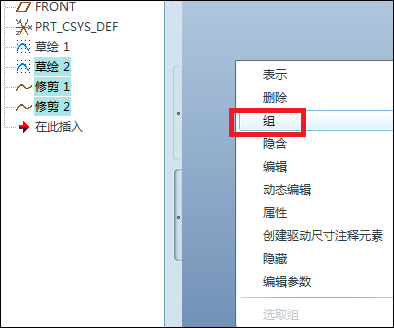

5.将草绘2和两个修剪特征进行组。

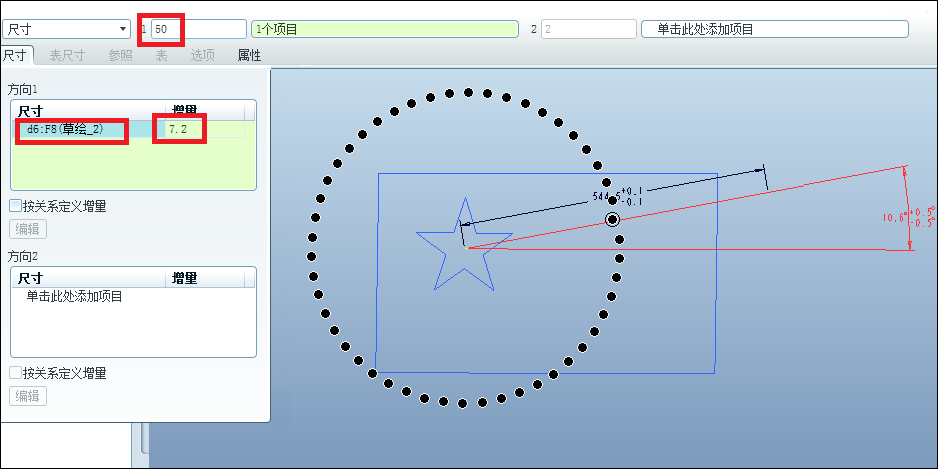

6.将组进行阵列,阵列类型为尺寸。阵列数量为50,尺寸增量为7.2。

7.完成。
