Creo三维建模(68):连接件

ZDJ
管理员
1363
文章
0
粉丝
Proe建模评论447字数 396阅读1分19秒阅读模式

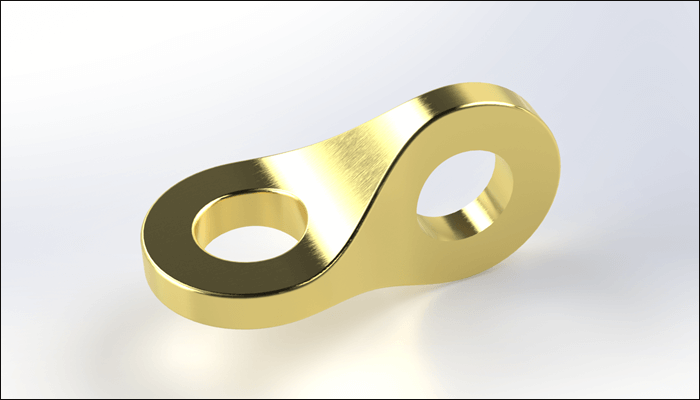

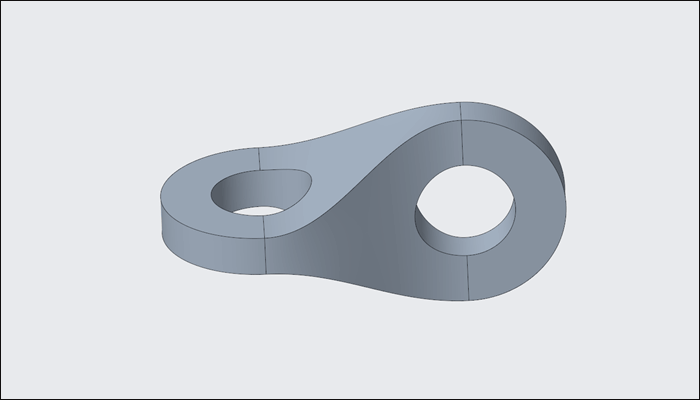

最终结果如下图所示:

文章末尾下载模型

方法:

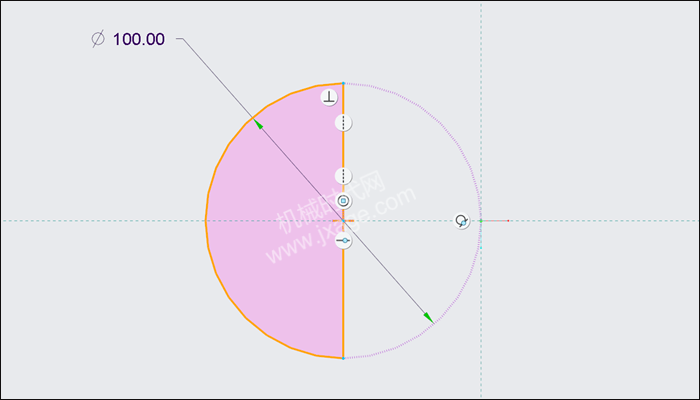

1.点击拉伸,选择TOP平面作为基准平面,绘制如下图所示的草图。

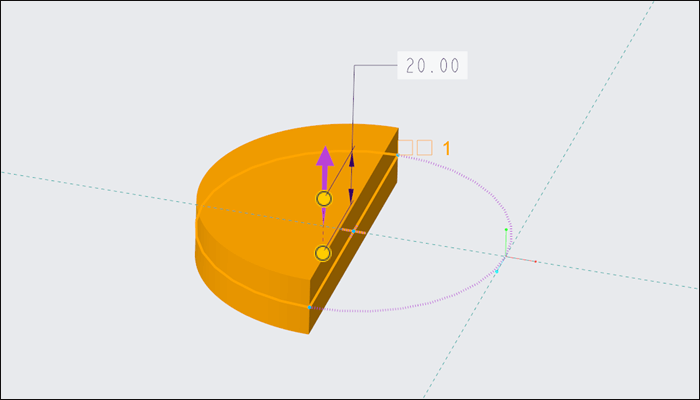

两侧对称拉伸,设置拉伸深度为20mm。

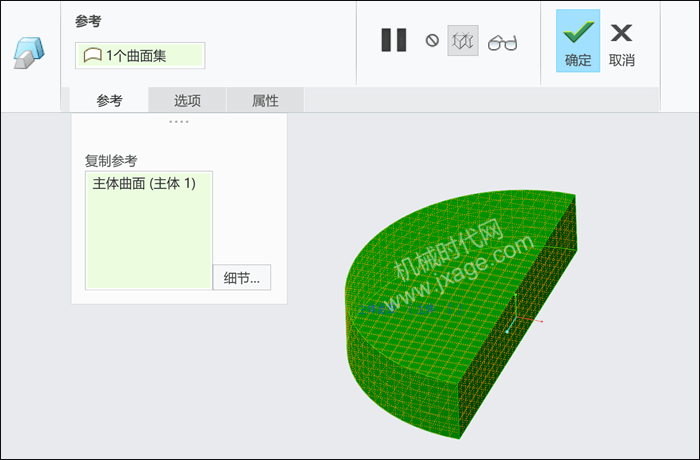

2.选择整个拉伸实体的面并进行复制(Ctrl+C和Ctrl+V),点击勾号完成。

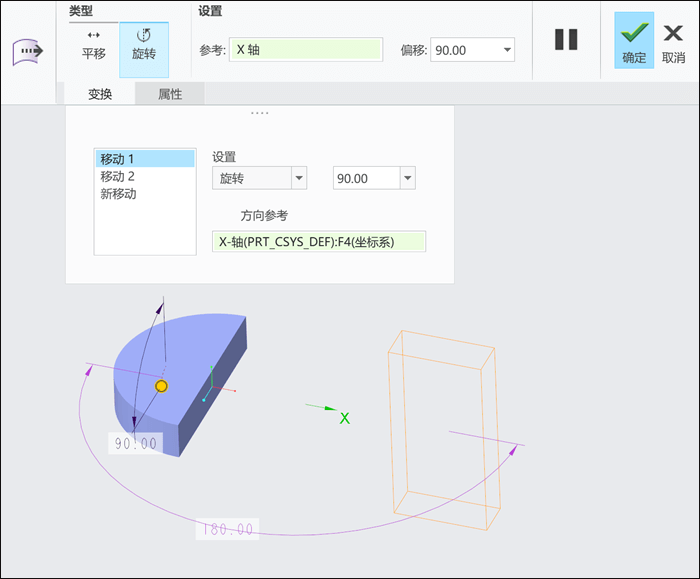

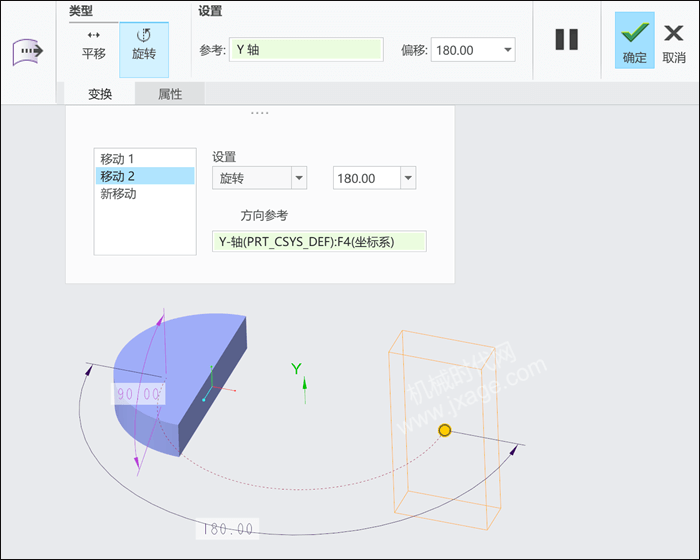

3.选择上一步复制的曲面,进行选择性粘贴(Ctrl+C和Ctrl+Shift+V),按照下图进行设置。

点击勾号完成。

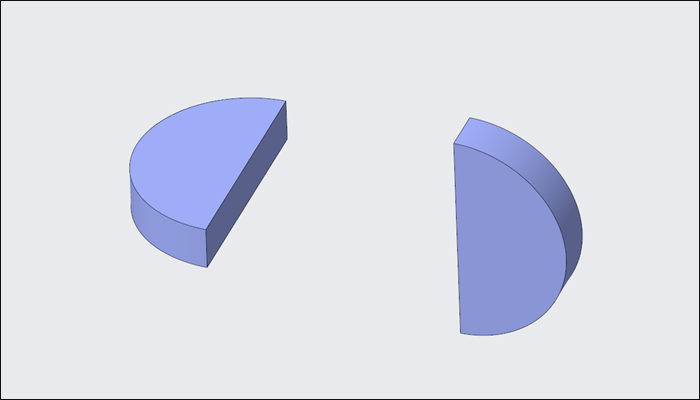

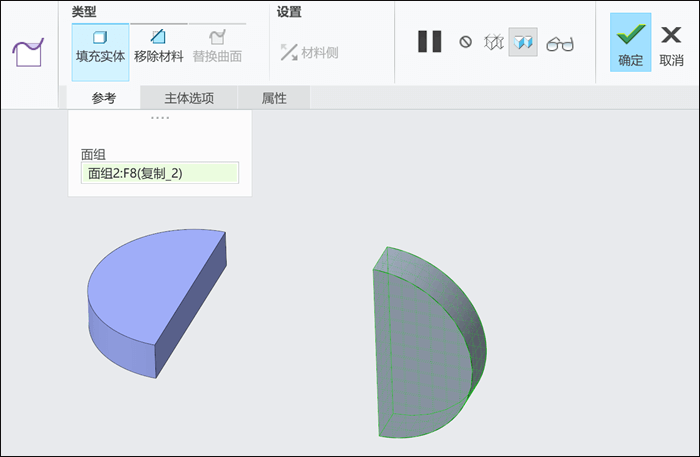

4.选中上一步选择性粘贴的曲面,点击“实体化”,点击勾号完成。

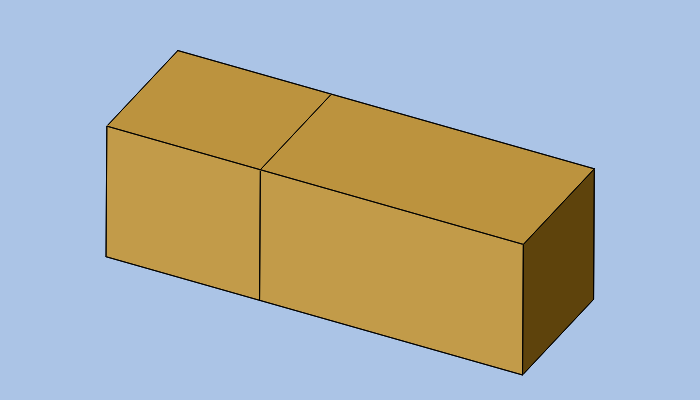

5.隐藏步骤2复制的曲面。

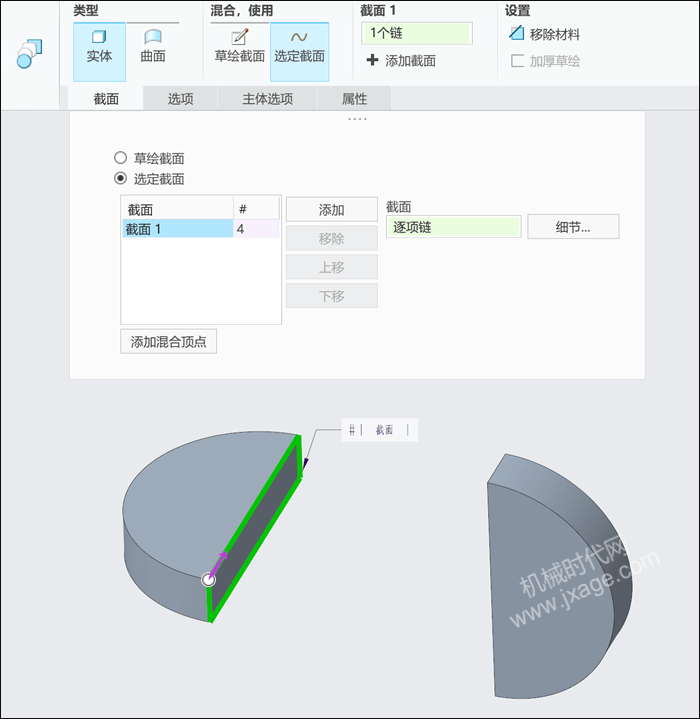

6.点击“混合”,类型选项实体,勾选“选定截面”,然后按住Shift键依次选择下面所示的边。

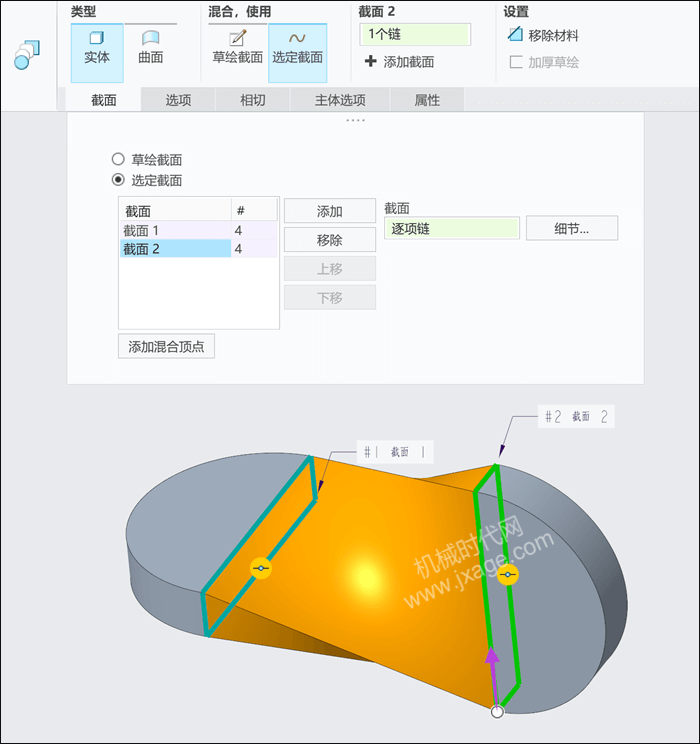

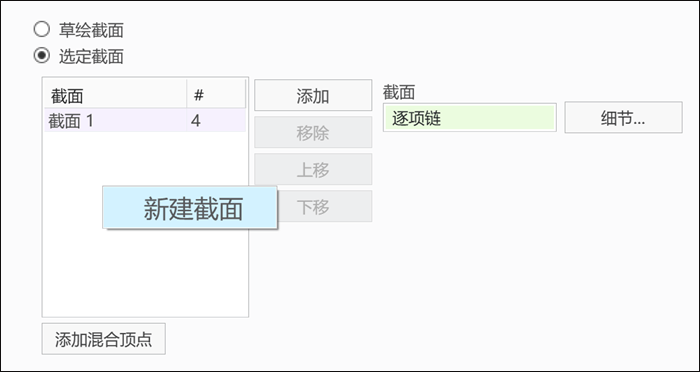

鼠标右键选择“新建截面”,如下图所示。

按住Shift键依次选择下面所示的边。

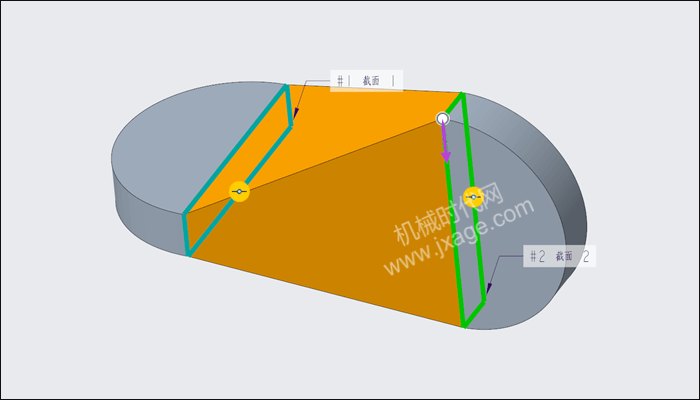

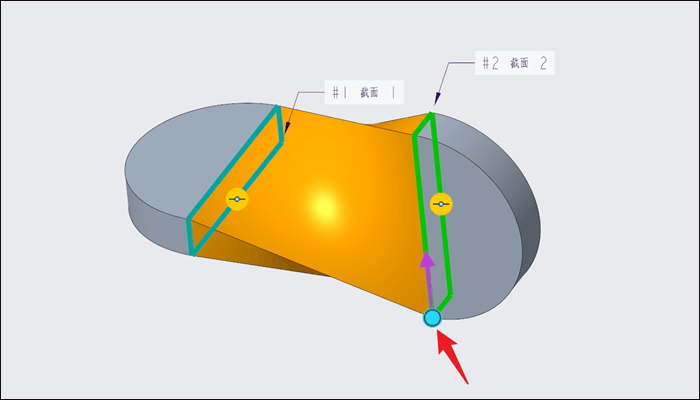

我们可以看到边没有对齐,鼠标左键点击下图红色箭头所指的圆点。

拖动该点到合适的位置,最终如下图所示。

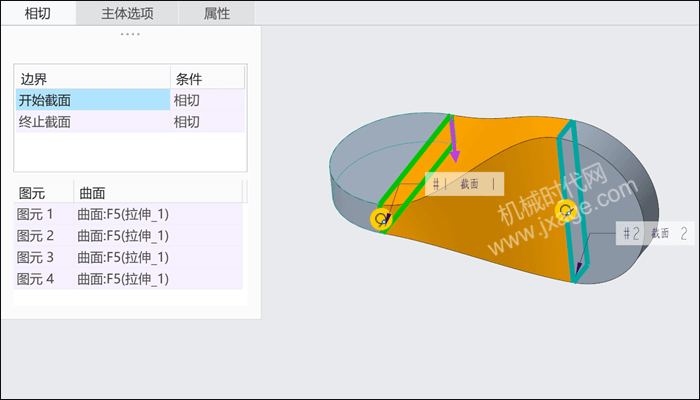

点击相切选项卡,设置开始截面和终止截面为相切,如下图所示。

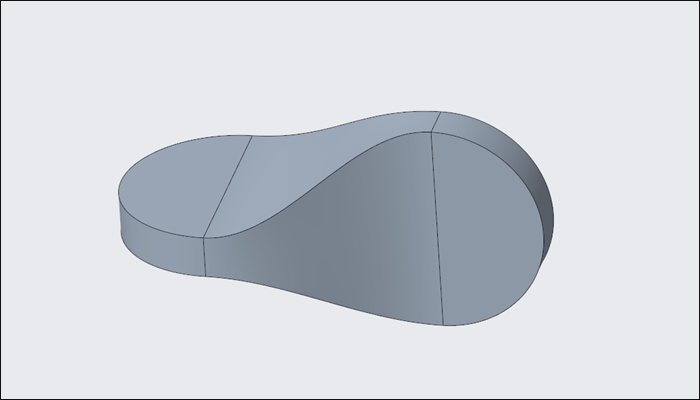

点击勾号完成。

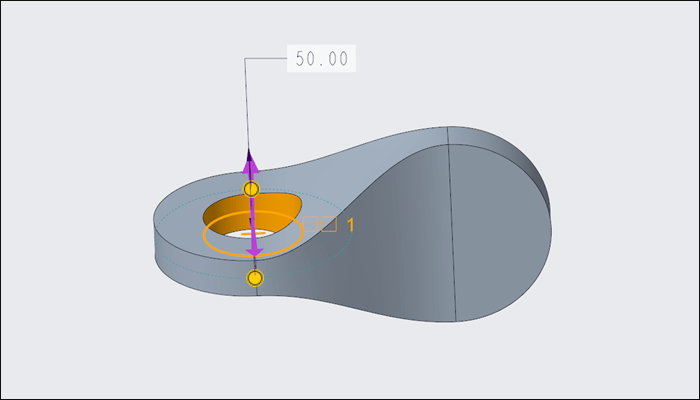

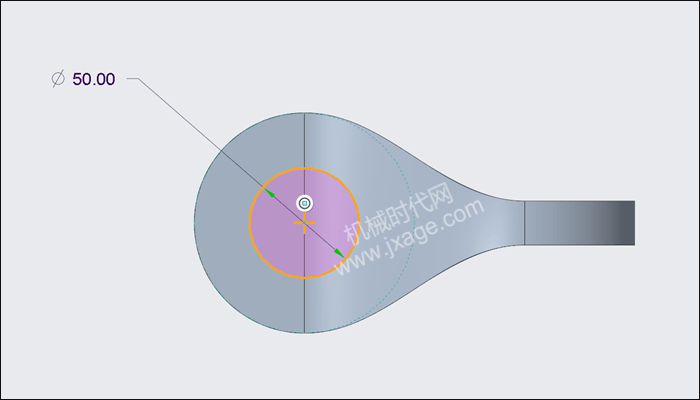

7.点击拉伸,激活移除材料,选择TOP平面作为草绘平面,绘制如下图所示的草图。

两侧对称拉伸,拉伸深度为50mm,点击勾号完成。

8.再次点击拉伸,激活移除材料,选择FRONT平面作为草绘平面,绘制步骤7所示的草图。两侧对称拉伸,拉伸深度为50mm。

点击勾号完成。

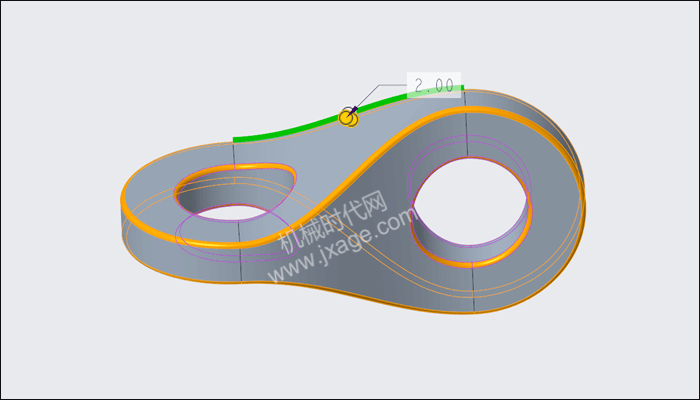

9.倒圆角。

10.完成。
