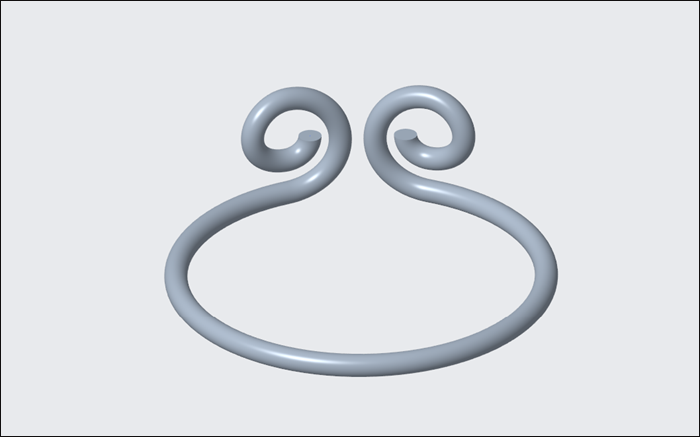

最终结果如下图所示:

文章末尾下载模型

方法:

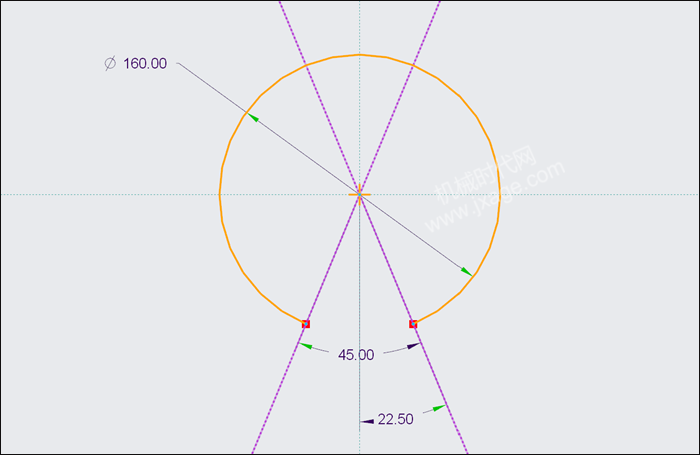

1.点击草绘,在FRONT基准面上绘制如下图所示的草图。

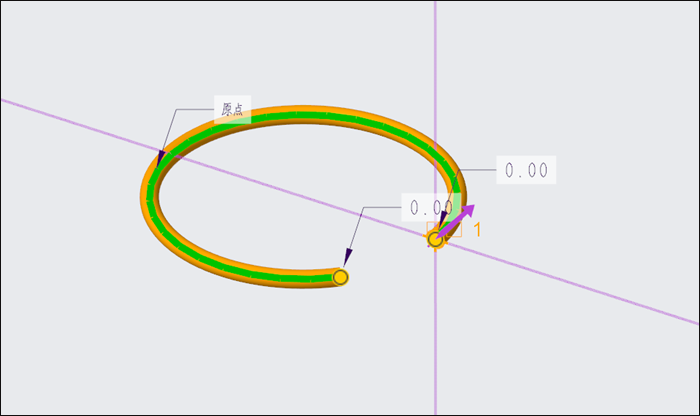

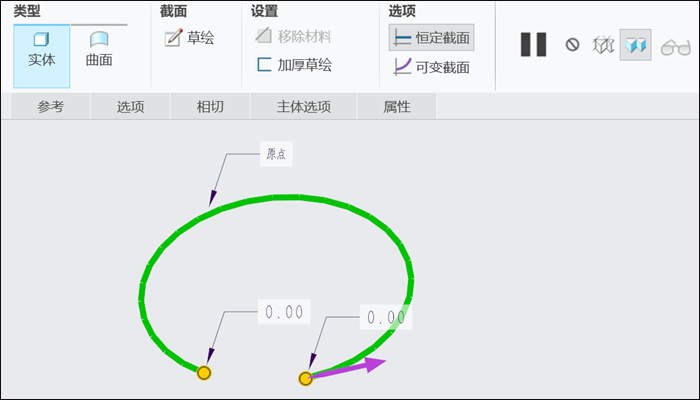

2.点击扫描,选择上一步创建的草绘作为扫描的轨迹。

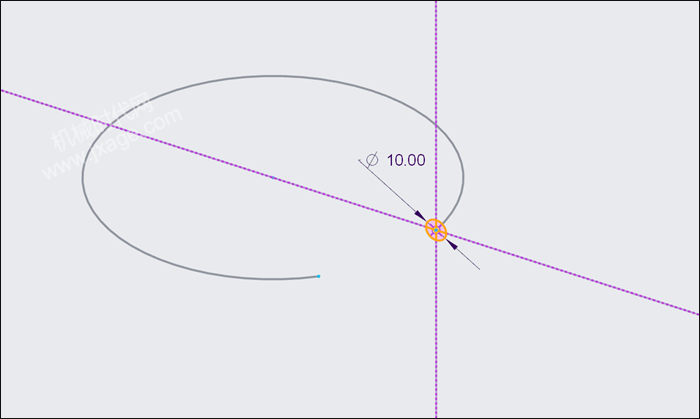

扫描的截面为直径10mm的圆,如下图所示。

点击勾号完成。

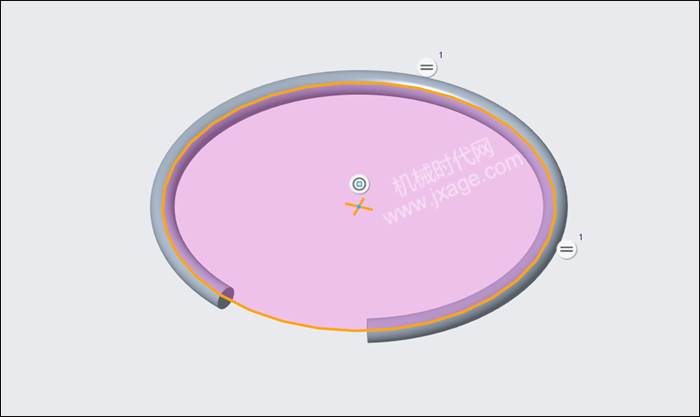

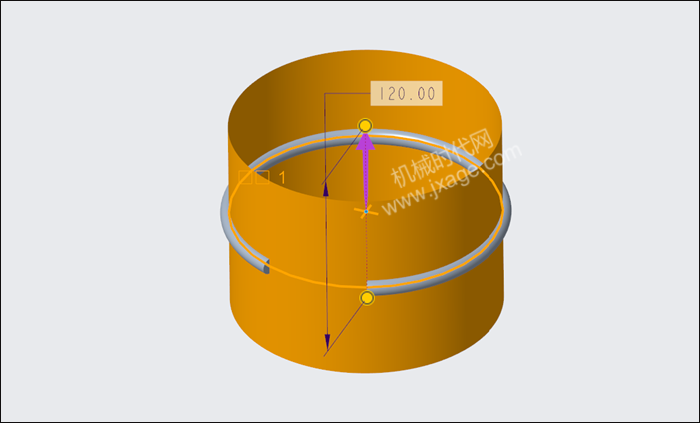

3.单击拉伸,类型选择曲面,在FRONT基准面上绘制如下图所示的草图。

两侧对称拉伸,拉伸深度为120mm。

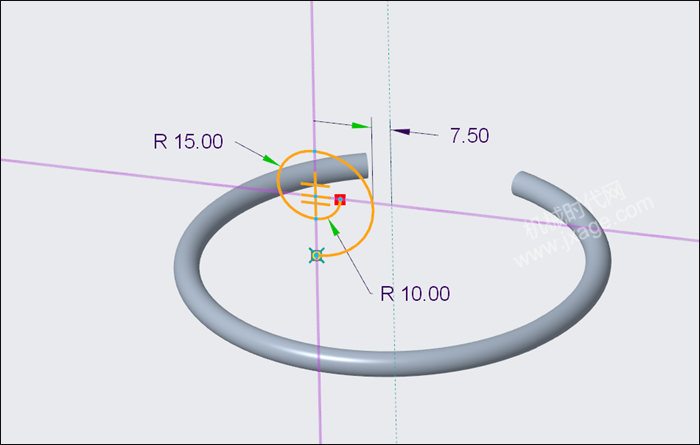

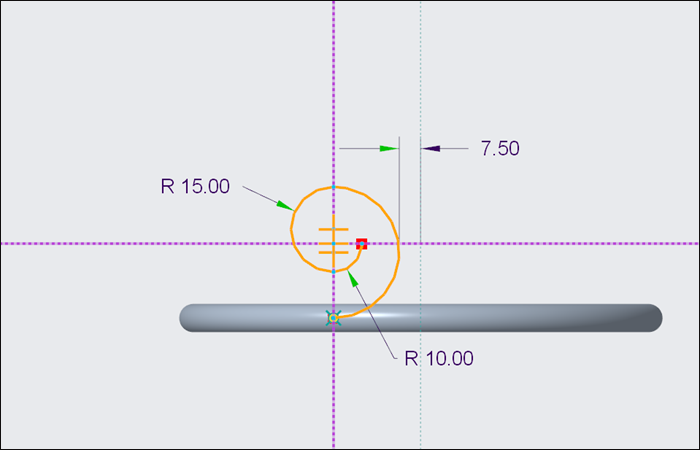

4.点击草绘,在TOP基准面上绘制如下图所示的草图。

完成草绘。

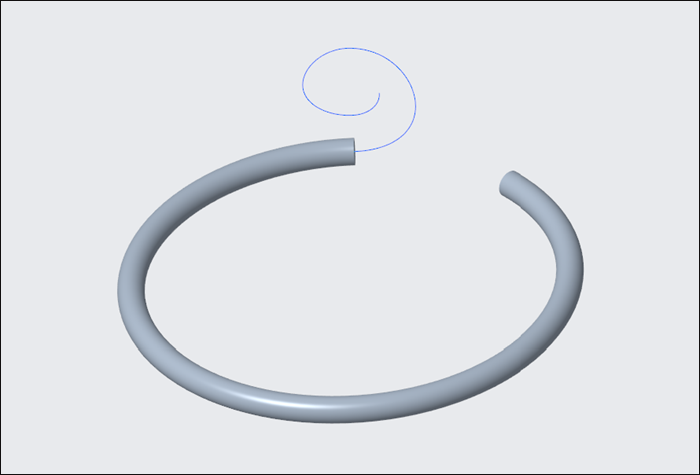

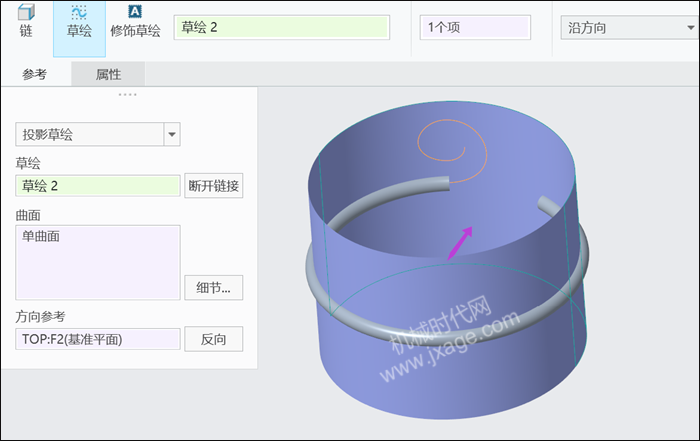

5.点击投影,选择上一步创建的草图作为要投影的草图,选择步骤3创建的拉伸曲面作为投影面,调整投影方向,点击勾号完成。

投影完成。

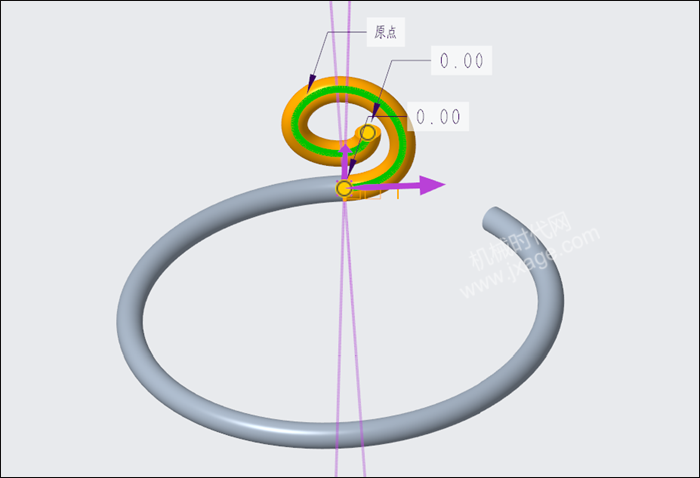

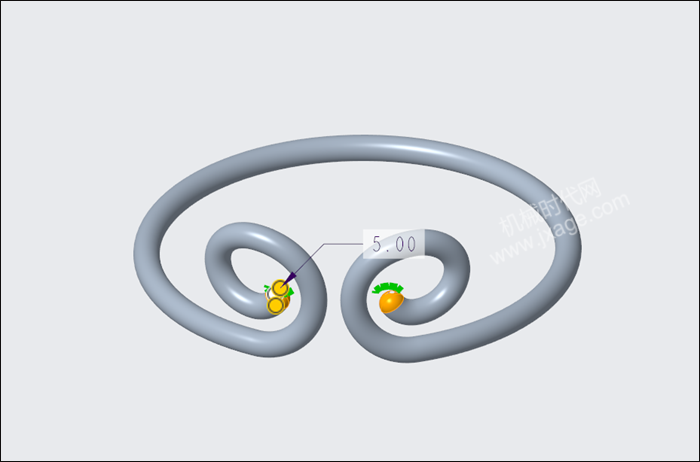

6.点击扫描,选择上一步创建的曲线作为扫描的轨迹,扫描的截面为直径10mm的圆,如下图所示。

扫描完成。

7.倒圆角。

8.渲染。

模型下载:

此处为隐藏的内容
注册登录后,方可查看
