Creo三维建模（65）：视觉误差

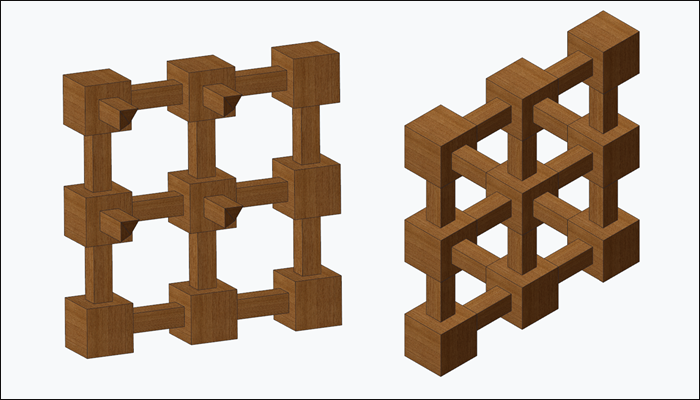

最终结果如下图所示：

文章末尾下载模型

方法：

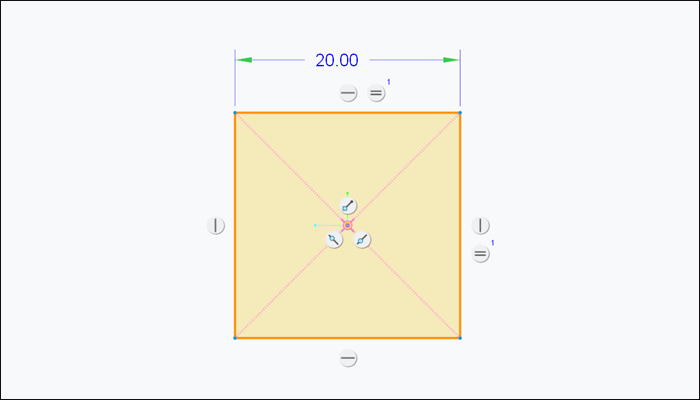

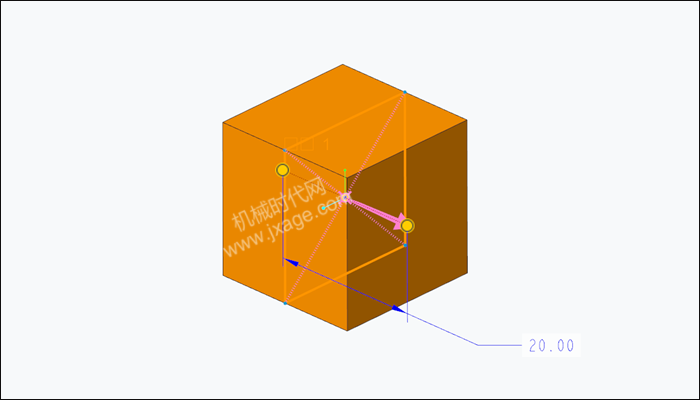

1.点击拉伸，在RIGHT基准面绘制如下图所示的草图。

两侧对称拉伸，设置拉伸深度为20mm。

2.再次点击拉伸，在下图所示的面上绘制一个正方形。

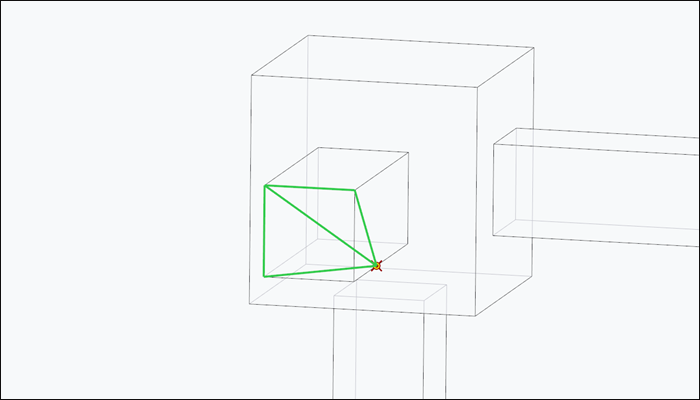

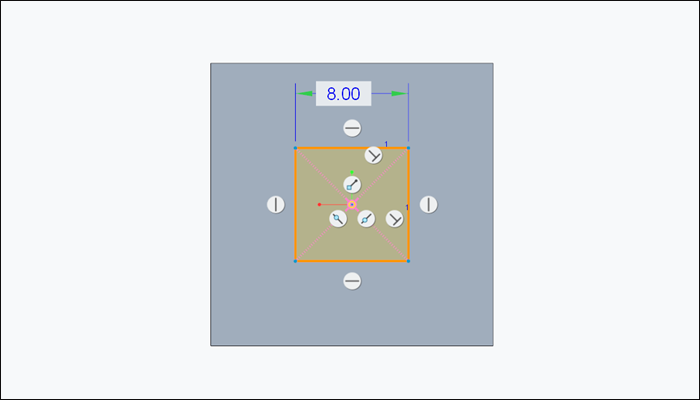

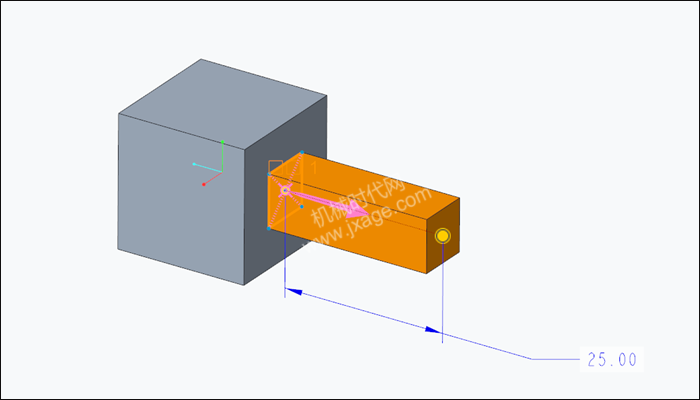

单击“主体选项”，然后选择“创建新主体”复选框，设置拉伸的深度为25mm。

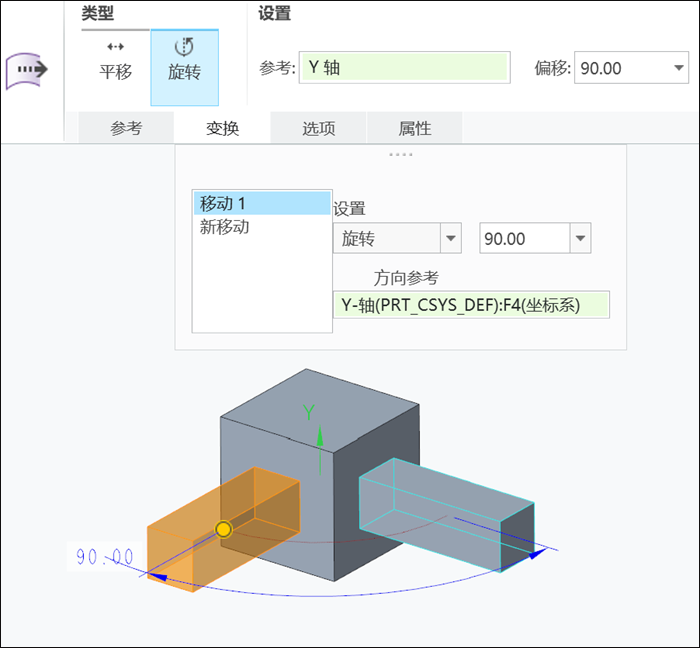

3.选中拉伸2创建的主体2，点击“复制”，然后点击“选择性粘贴”，类型选择“旋转”，以Y坐标系为旋转参考，旋转90°，如下图所示，从而创建出实体3。

4.选中上一步创建的主体3，点击“复制”，然后点击“选择性粘贴”，类型选择“旋转”，以Z坐标系为旋转参考，旋转90°，如下图所示，从而创建出实体4。

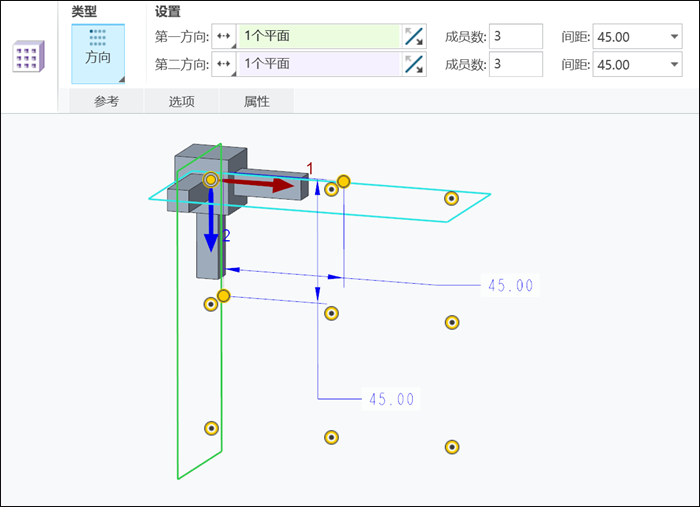

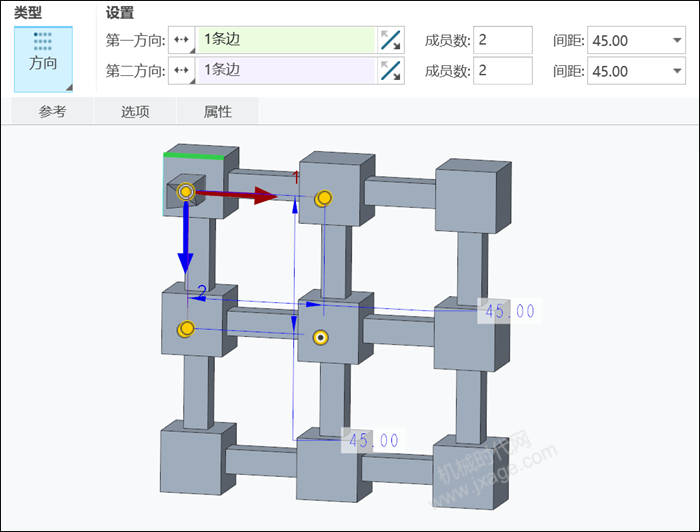

5.选中实体1，点击“几何阵列”，阵列类型选择“方向”，方向1和方向2的阵列数量和间距如下图所示。

6.选中实体2，点击“几何阵列”，阵列类型选择“方向”，方向1和方向2的阵列数量和间距如下图所示。

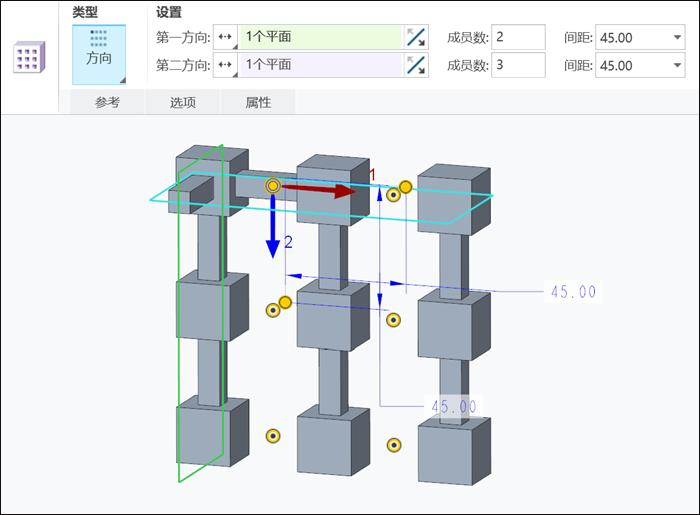

7.选中实体4，点击“几何阵列”，阵列类型选择“方向”，方向1和方向2的阵列数量和间距如下图所示。

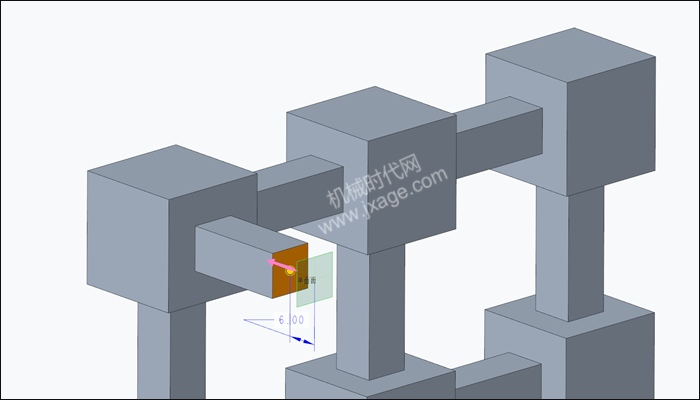

8.点击“柔性建模”-“偏移”，将下面的面向内部偏移6mm。

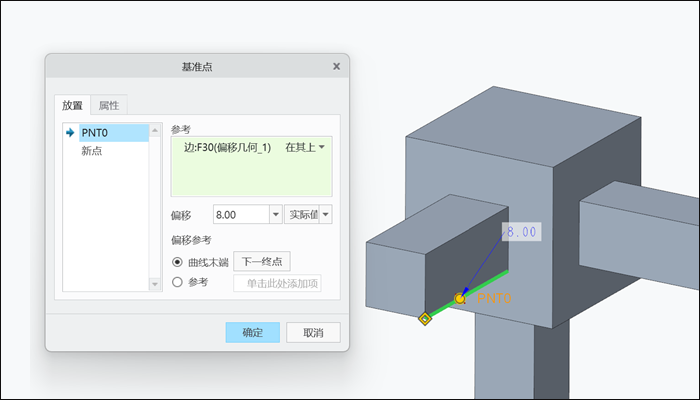

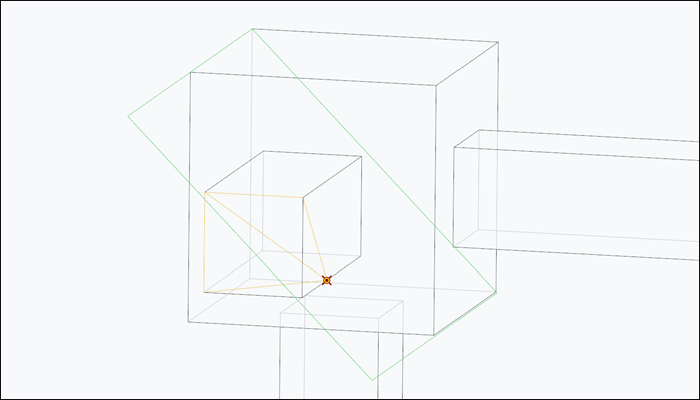

9.创建基准点PNT0，如下图所示。

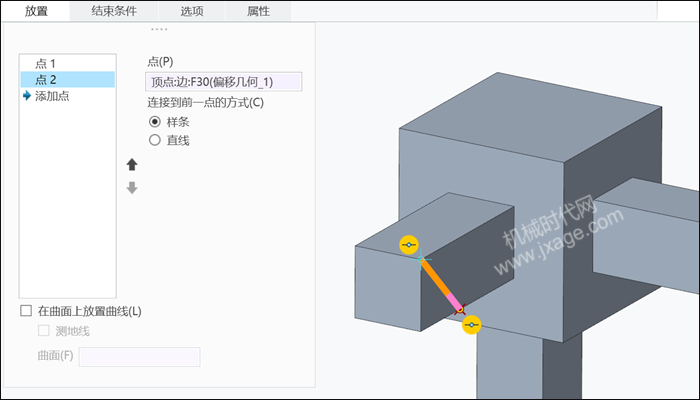

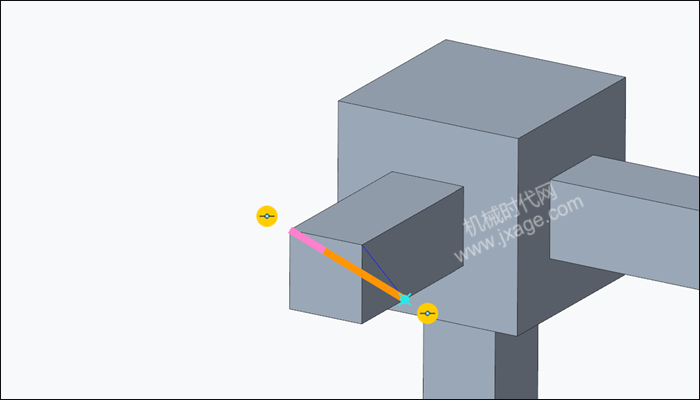

10.点击“基准曲线”-“通过点的曲线”，选择PNT0和下图所示的点，创建出如下图所示的曲线。

曲线创建完成。

11.采用同样的方法，再次创建出一条曲线。

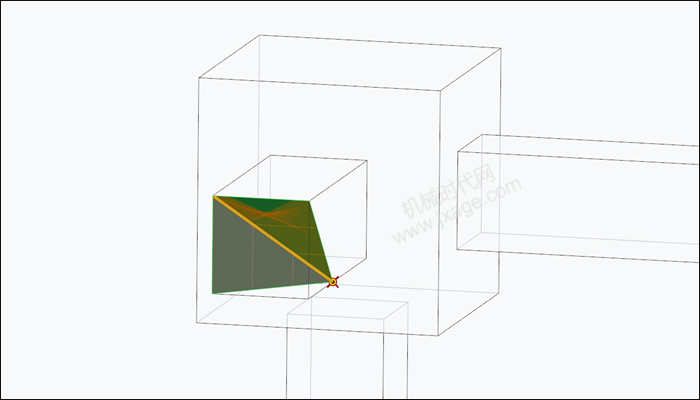

12.点击“边界混合”，按照下图所示设置好方向1和方向2的参考，点击勾号完成。

13.创建基准平面。

14.对边界混合曲面进行镜像，镜像平面为上一步创建的DTM1。

15.对下面的两个曲面进行合并。

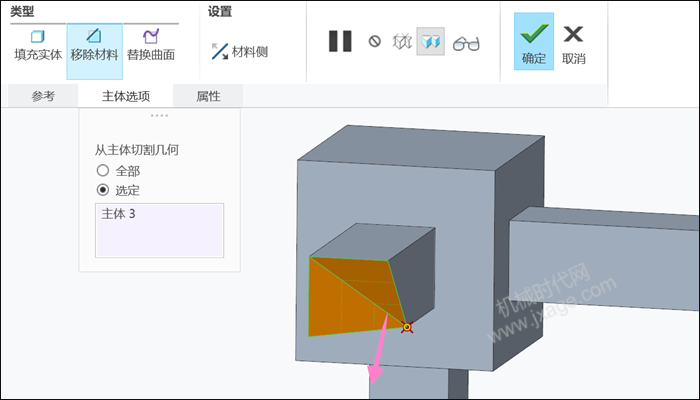

16.选中合并后的曲面，点击“实体化”，展开“主体选项”，选择对主体3进行切割。

17.选中实体3，点击“几何阵列”，阵列类型选择“方向”，方向1和方向2的阵列数量和间距如下图所示。

18.完成。

模型下载：
