SolidWorks建模练习(111):视觉误差

ZDJ
管理员
1332
文章
0
粉丝
SolidWorks建模评论834字数 478阅读模式

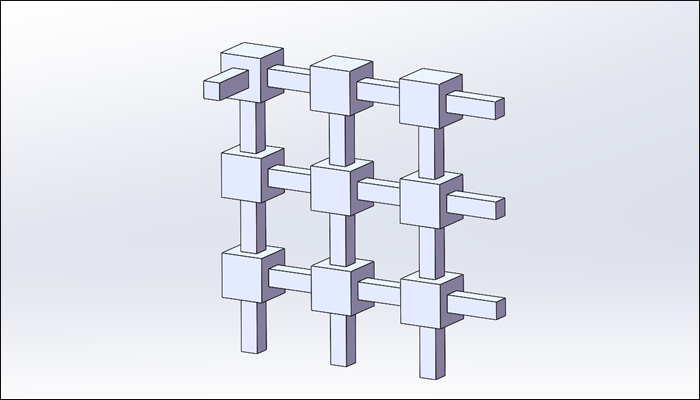

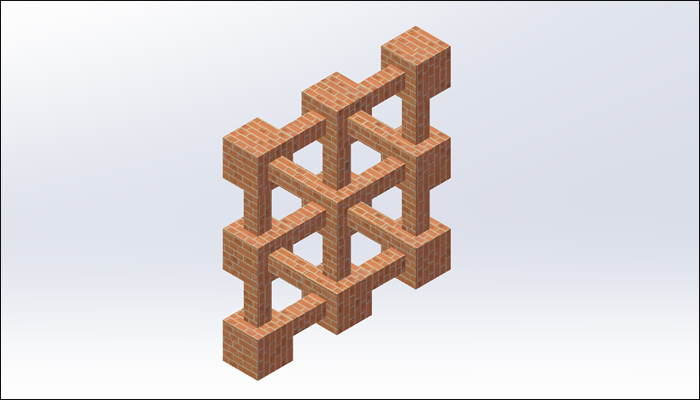

最终结果如下图所示:

SolidWorks建模练习(111):视觉误差-图片1

文章末尾下载模型

方法:

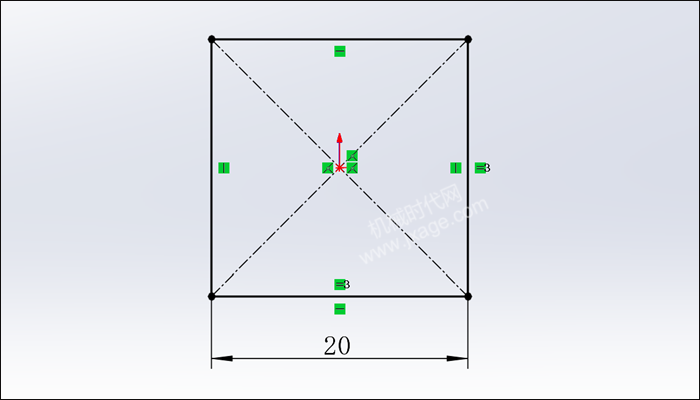

1.点击“拉伸凸台/基体”,在右视基准面绘制如下图所示的草图。

SolidWorks建模练习(111):视觉误差-图片2

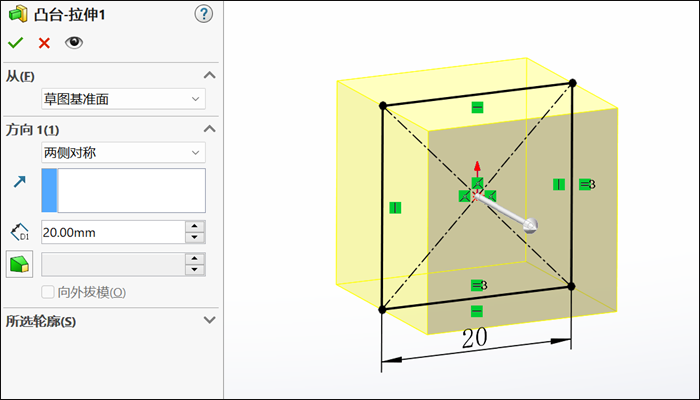

两侧对称拉伸,拉伸深度为20mm。

SolidWorks建模练习(111):视觉误差-图片3

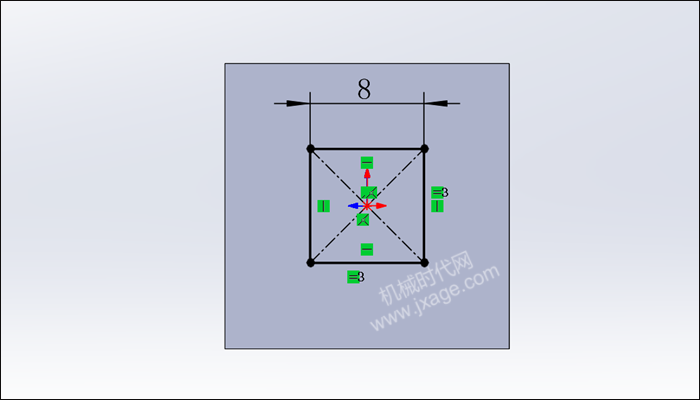

2.点击“拉伸凸台/基体”,在如下图所示的面上绘制如下图所示的正方形。

SolidWorks建模练习(111):视觉误差-图片4

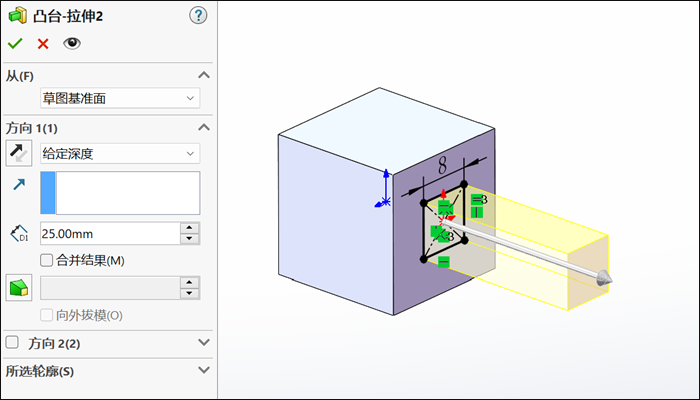

设置拉伸的深度为25mm。

SolidWorks建模练习(111):视觉误差-图片5

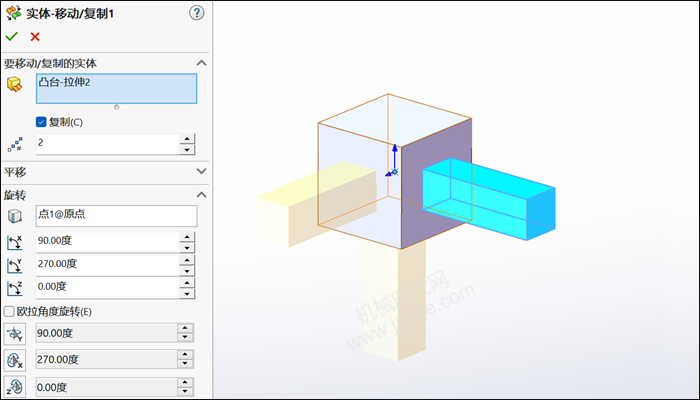

3.点击“插入”-特征”-“移动/复制”,选择下面的蓝色实体,按照下图进行设置,勾选“复制”选项,设置复制数量为2。

SolidWorks建模练习(111):视觉误差-图片6

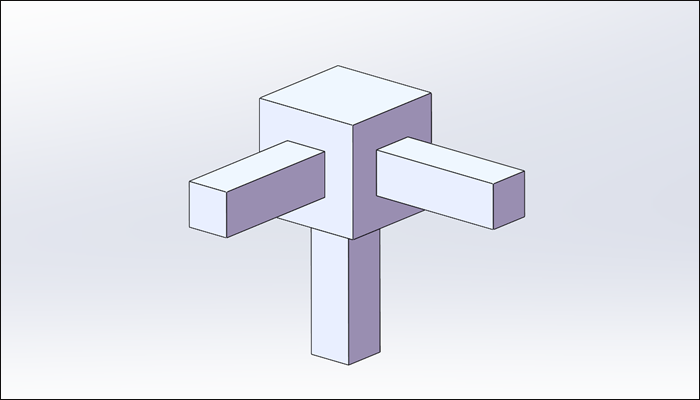

完成后如下图所示。

SolidWorks建模练习(111):视觉误差-图片7

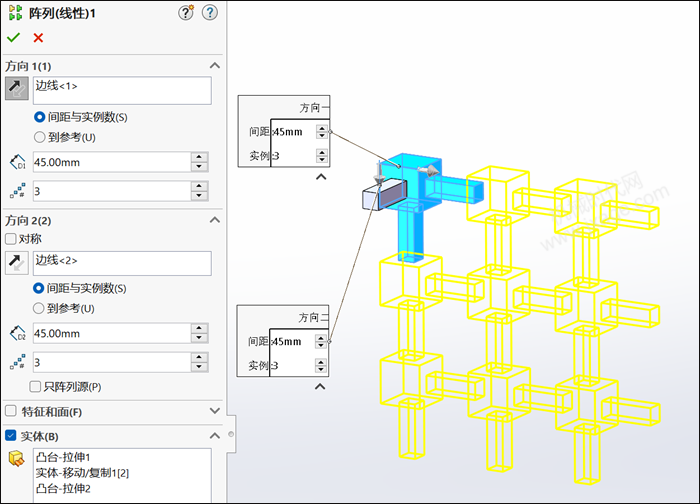

4.点击线性阵列,选择下图所示的两条边分别作为阵列的方向1和方向2参考,阵列对象选择下图所示的3个实体,阵列间距均为45mm,阵列数量为3,如下图所示。

SolidWorks建模练习(111):视觉误差-图片8

阵列完成后如下图所示。

SolidWorks建模练习(111):视觉误差-图片9

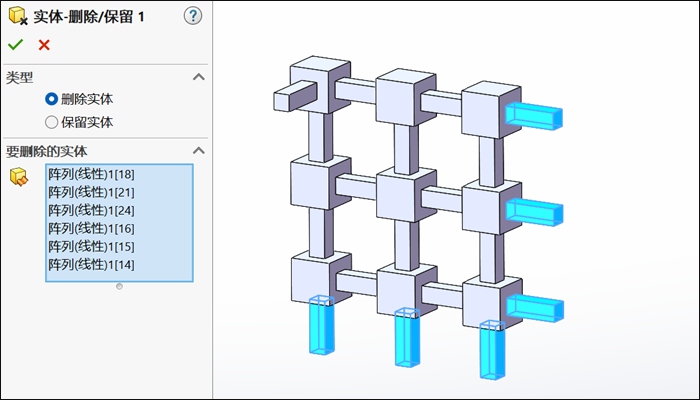

5.点击“插入”-“特征”-“删除/保留实体”,类型选择“删除实体”,将下图蓝色的实体进行删除。

SolidWorks建模练习(111):视觉误差-图片10

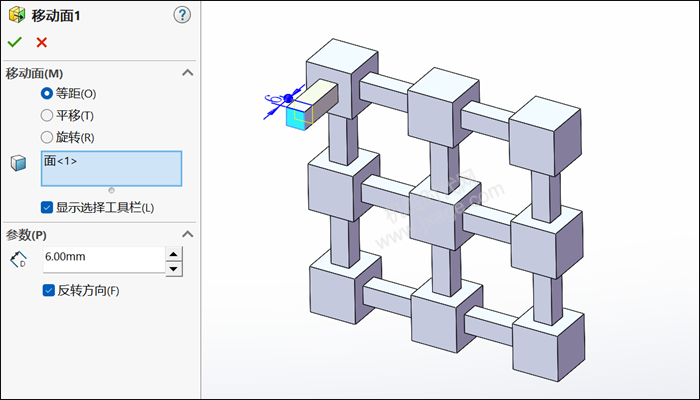

6.点击“插入”-“面”-“移动”,类型选择“等距”,将下图蓝色的面向内移动6mm。

SolidWorks建模练习(111):视觉误差-图片11

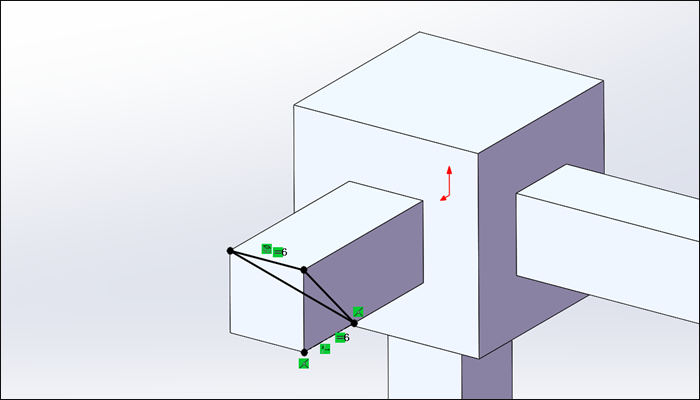

7.点击3D草图,绘制如下图所示的草图。

SolidWorks建模练习(111):视觉误差-图片12

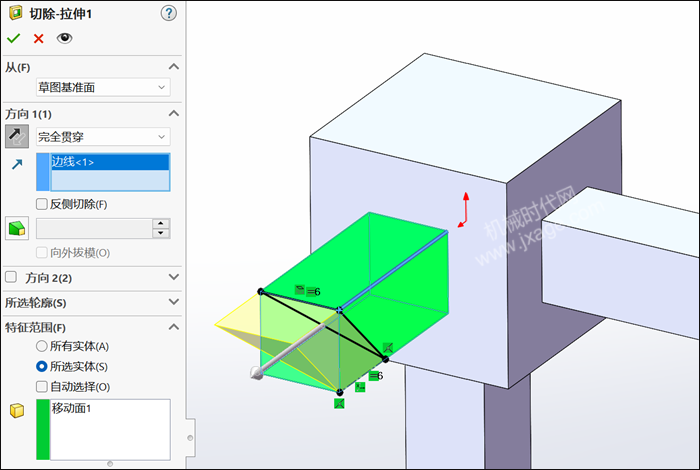

8.点击拉伸切除,按照下图进行设置,对下面的绿色实体进行切除。

SolidWorks建模练习(111):视觉误差-图片13

拉伸切除后如下图所示。

SolidWorks建模练习(111):视觉误差-图片14

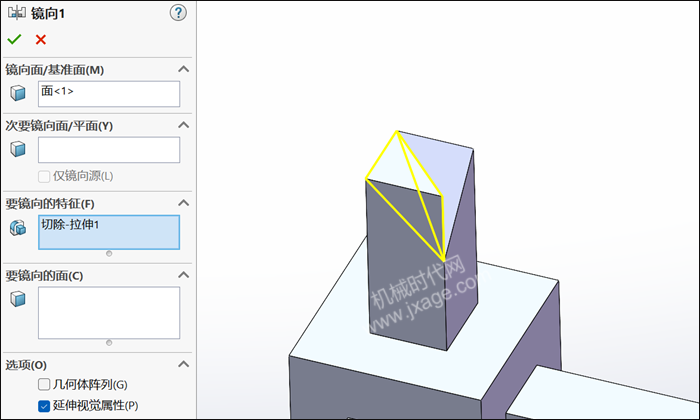

9.镜向。

SolidWorks建模练习(111):视觉误差-图片15

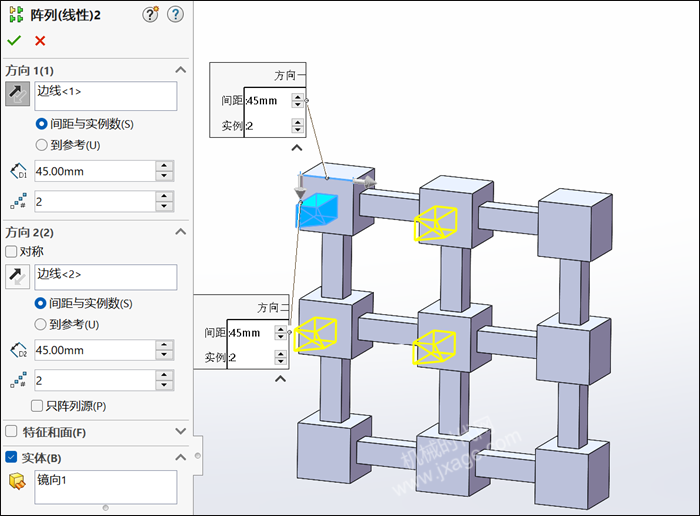

10.点击线性阵列,选择下图所示的两条边分别作为阵列的方向1和方向2参考,阵列对象选择下图所示的蓝色实体,阵列间距均为45mm,阵列数量为2,如下图所示。

SolidWorks建模练习(111):视觉误差-图片16

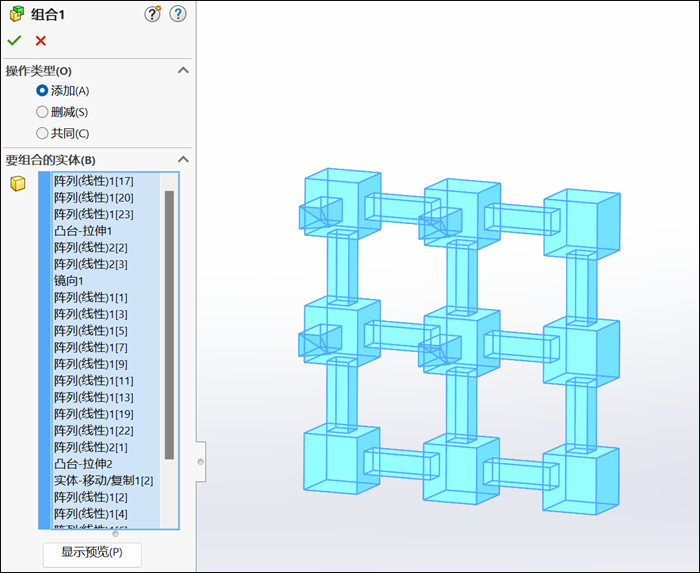

11.点击“插入”-“特征”-“组合”,类型选择“添加”,要组合的实体选择我们所有的实体,点击勾号完成。

SolidWorks建模练习(111):视觉误差-图片17

12.按快捷键Ctrl+7,转到等轴侧视图,可以看到如下图所示的草图。

SolidWorks建模练习(111):视觉误差-图片18
