SolidWorks如何创建头盔?

最终完成后如下图所示。

文章末尾下载模型和练习题

方法:

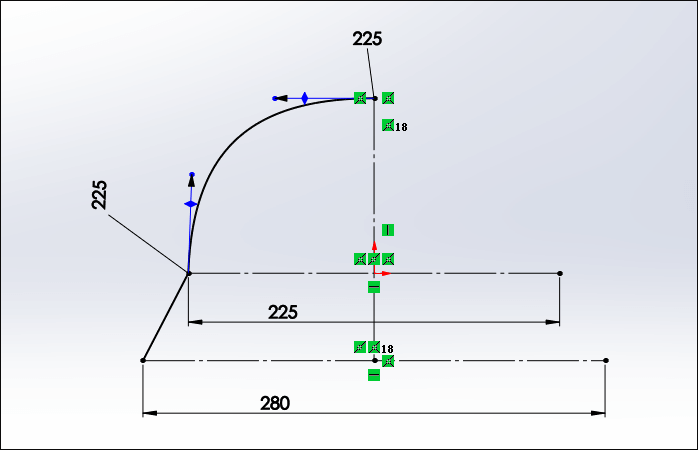

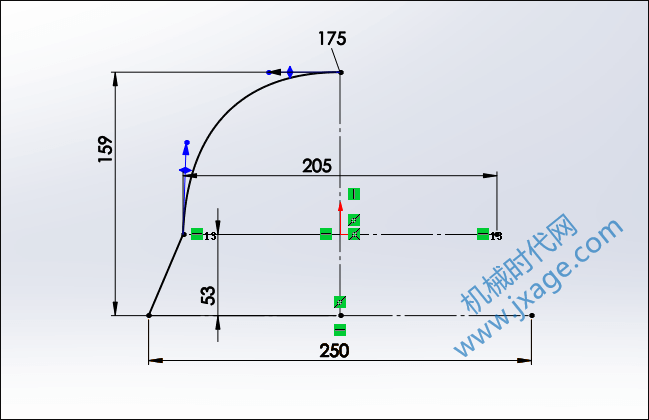

1.在前视基准面上绘制如下图所示的草图。

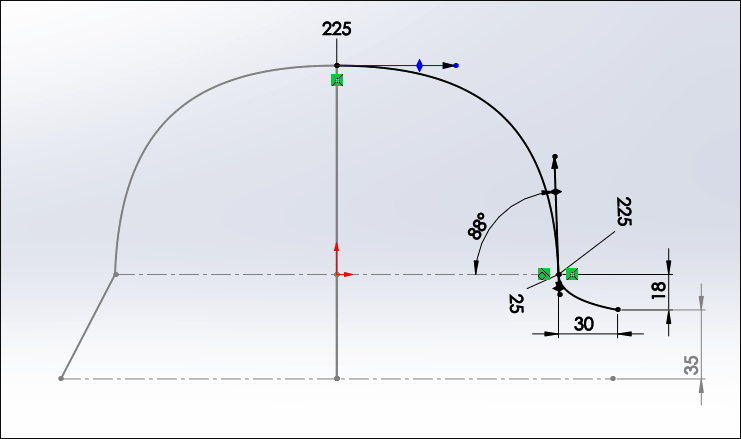

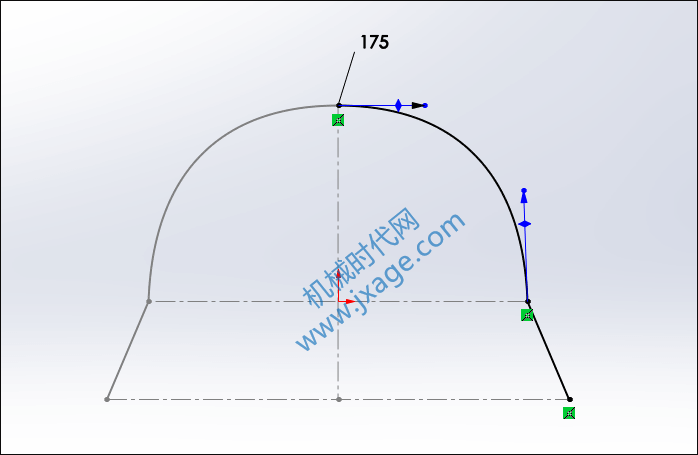

2.在右视基准面上绘制如下图所示的草图。

3.在前视基准面上绘制如下图所示的草图。

4.在右视基准面上绘制如下图所示的草图。

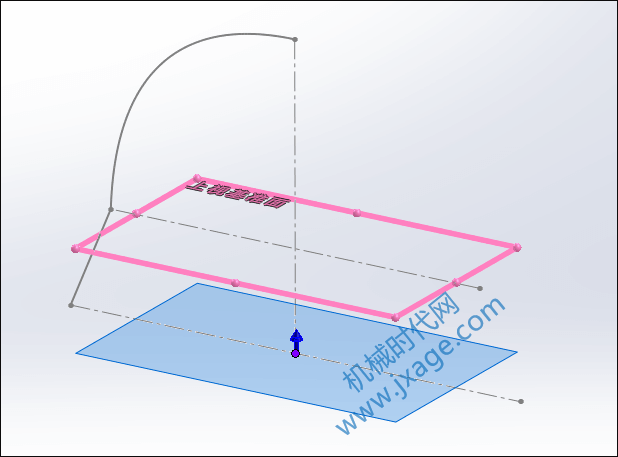

5.创建基准面1,选择上视基准面和草图底部的一个端点(紫色),如下图所示。

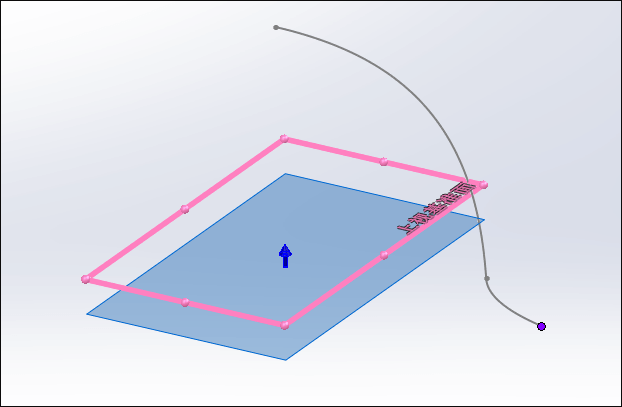

6.创建基准面2,选择上视基准面和草图底部的一个端点(紫色),如下图所示。

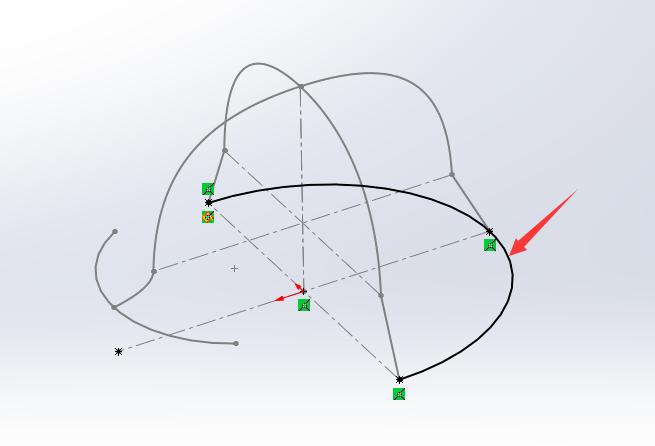

7.在上视基准面绘制如下图所示的草图。

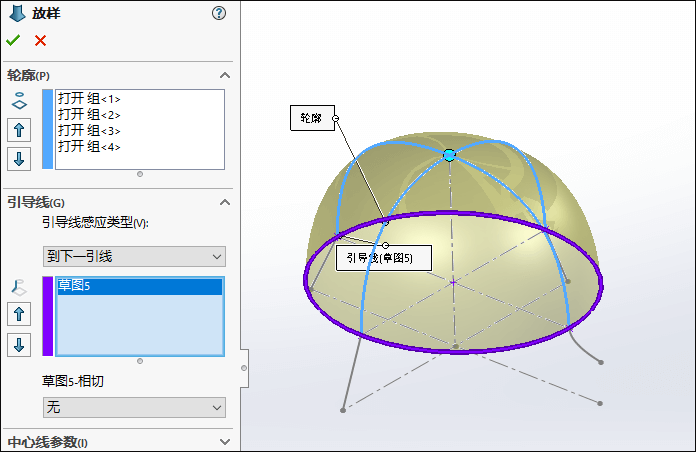

8.点击【插入】-【曲面】-【放样曲面】,依次选择下图右侧所示的4个蓝色曲线作为轮廓,选择紫色的曲线作为引导线,点击勾号完成。

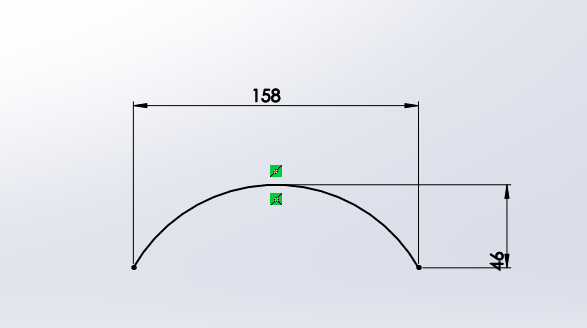

9.在基准面2绘制如下图所示的草图。

10.在基准面1绘制如下图所示的草图。

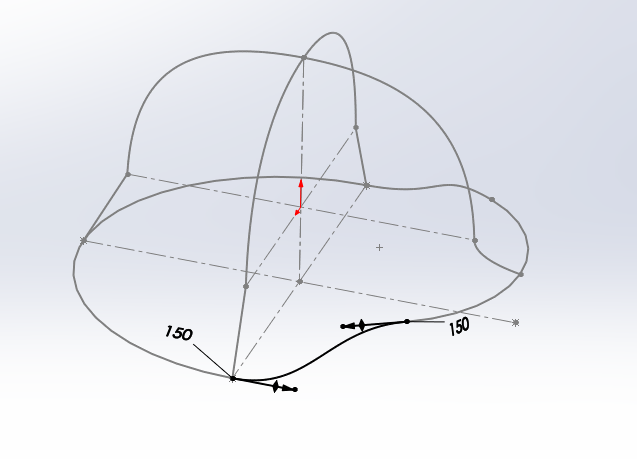

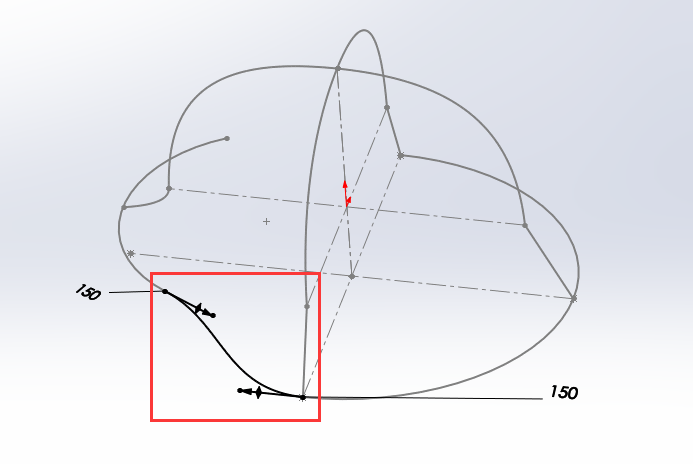

11.点击3D草图,通过样条曲线绘制如下图所示的曲线,设置端点曲线为相切。

12.再次点击3D草图,通过样条曲线绘制如下图所示的曲线,设置端点曲线为相切。

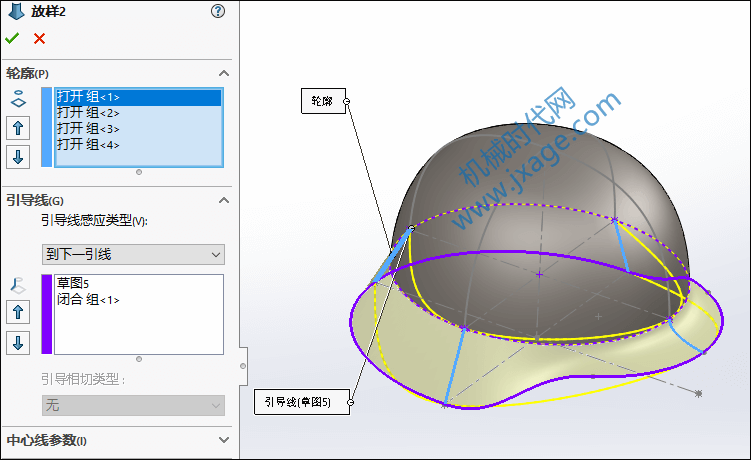

13.点击【插入】-【曲面】-【放样曲面】,依次选择下图右侧所示的4个蓝色曲线作为轮廓,选择紫色的两个曲线作为引导线,点击勾号完成。

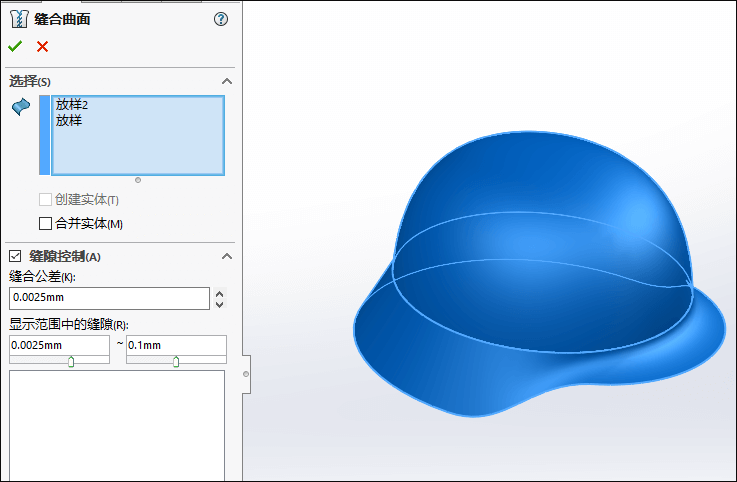

14.点击【插入】-【曲面】-【缝补曲面】。选择两个放样曲面,将两个曲面进行合并。

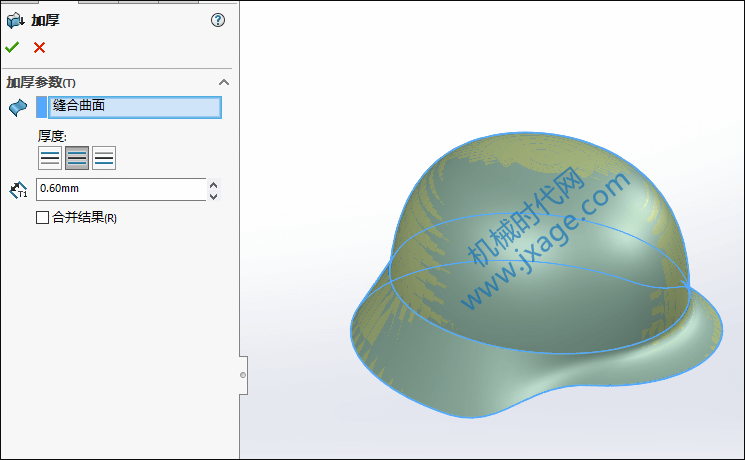

15.点击【插入】-【凸台/基体】-【加厚】,设置厚度为0.6mm。

16.渲染。
