Creo面建模(34):头盔

  • 4,020 次阅读
  • 阅读模式

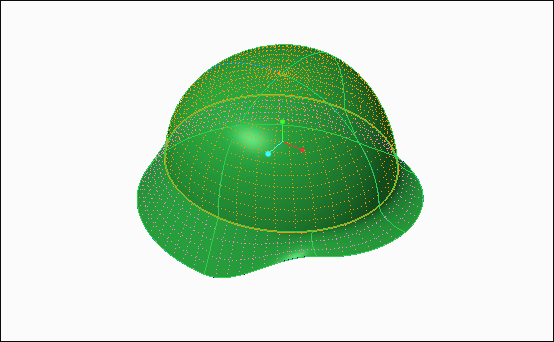

最终完成后如下图所示。

文章末尾下载模型和练习题

方法:

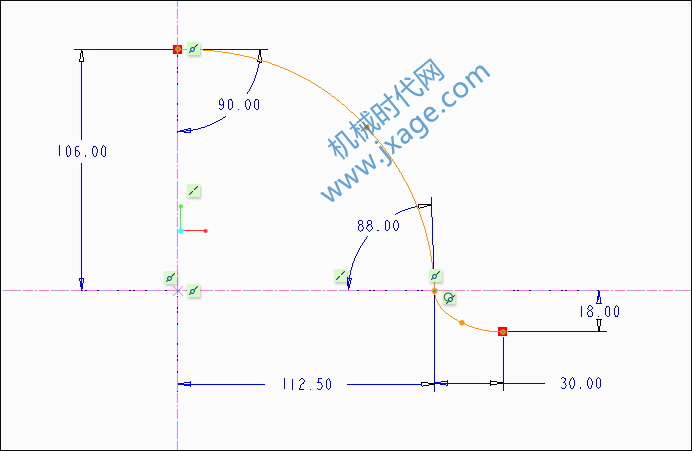

1.在FRONT平面绘制如下图所示的草图。

2.在RIGHT平面绘制如下图所示的草图。

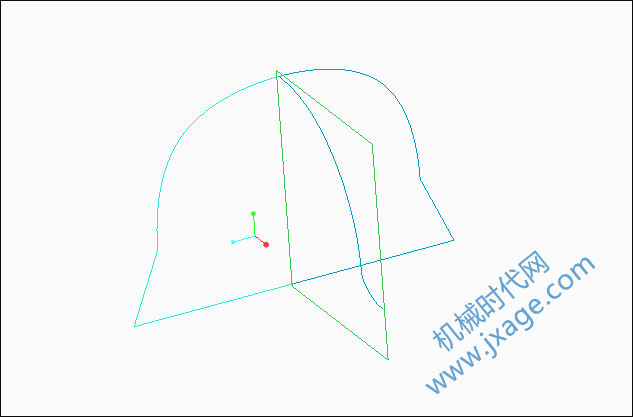

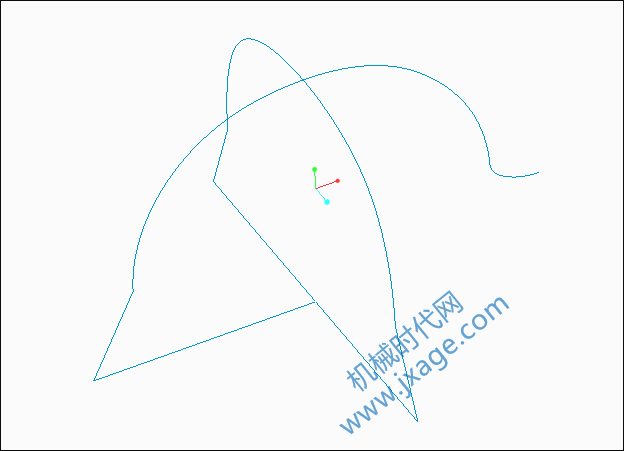

3.将上一步的草图进行镜像,参考平面为FRONT平面。

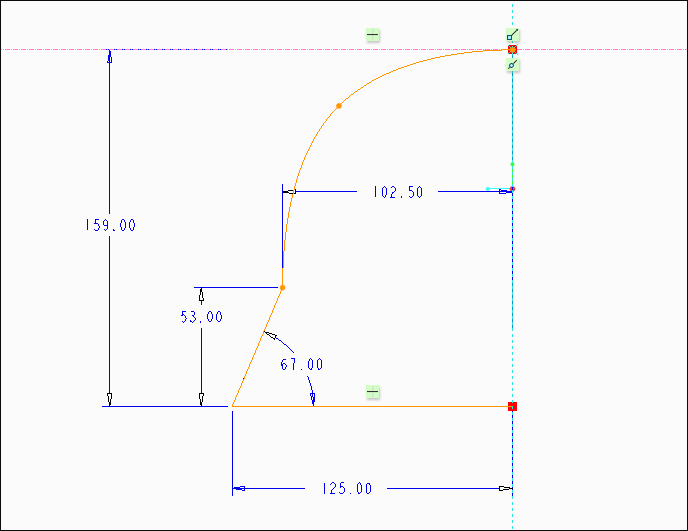

4.在FRONT平面绘制如下图所示的草图。

完成后如下图所示。

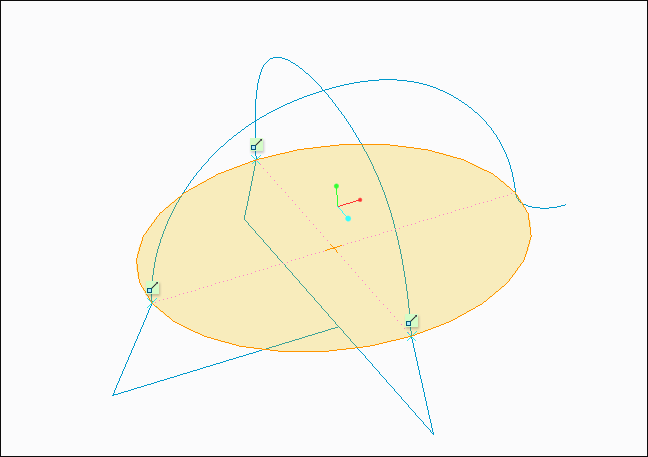

5.在TOP平面绘制如下图所示的椭圆。

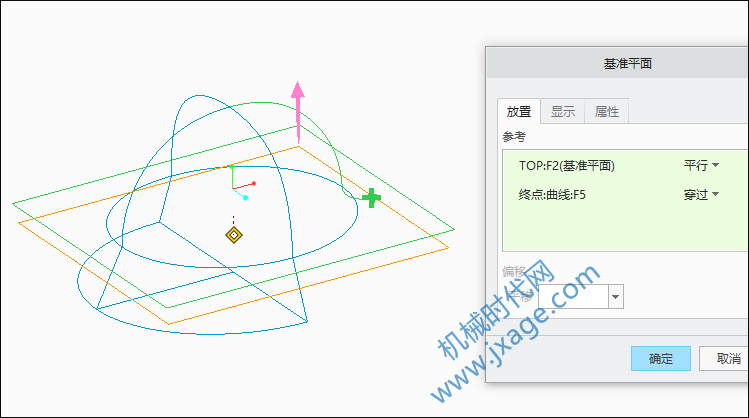

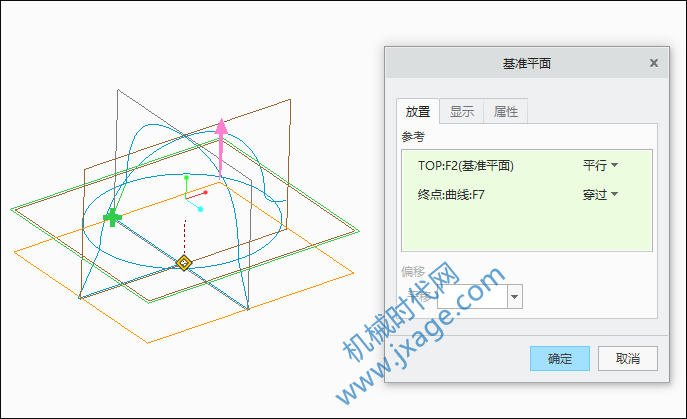

6.创建基准面DTM1,选择TOP平面和草图底部的一个端点(绿色十字),如下图所示。

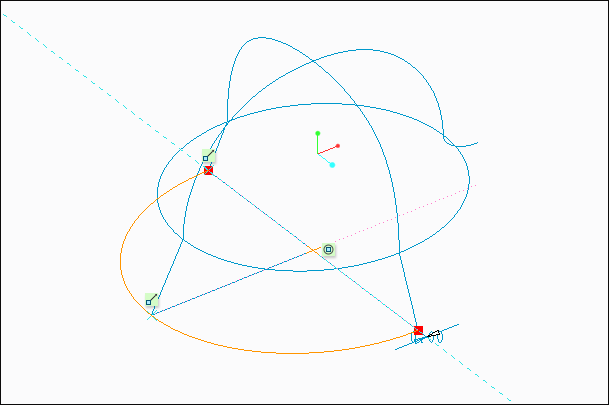

7.在上一步创建的基准面上绘制如下图所示的草图。

8.创建基准面DTM2,选择TOP平面和草图底部的一个端点(绿色十字),如下图所示。

9.在上一步创建的基准面上绘制如下图所示的草图。

10.点击【基准】-【曲线】-【通过曲线的点】,依次选择下图两个端点。

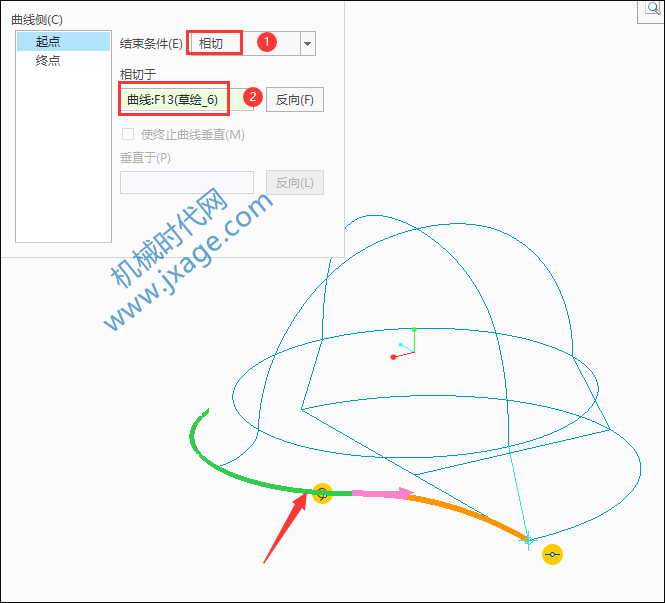

设置起点结束条件为“相切”,选择下图绿色的曲线作为参考。

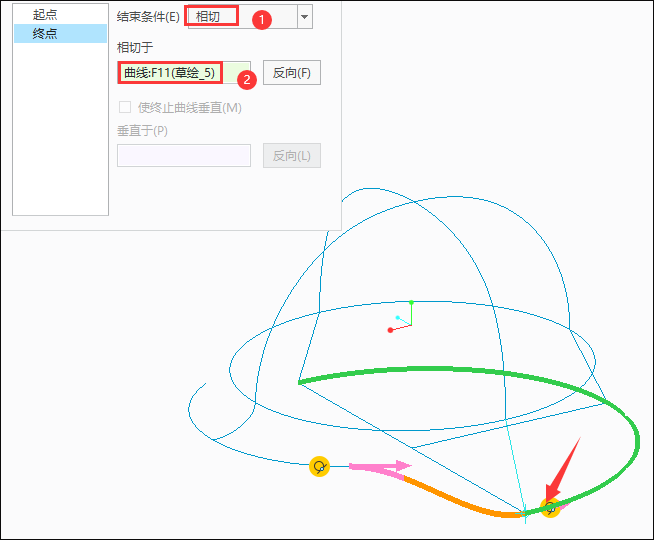

设置终点结束条件为“相切”,选择下图绿色的曲线作为参考。

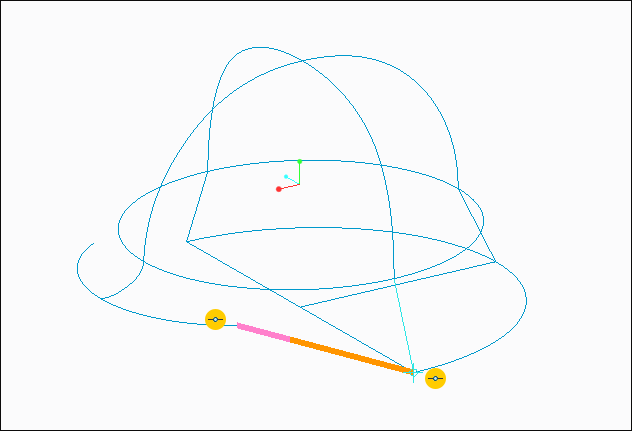

11.按照上面的方法完成另一个曲线创建。

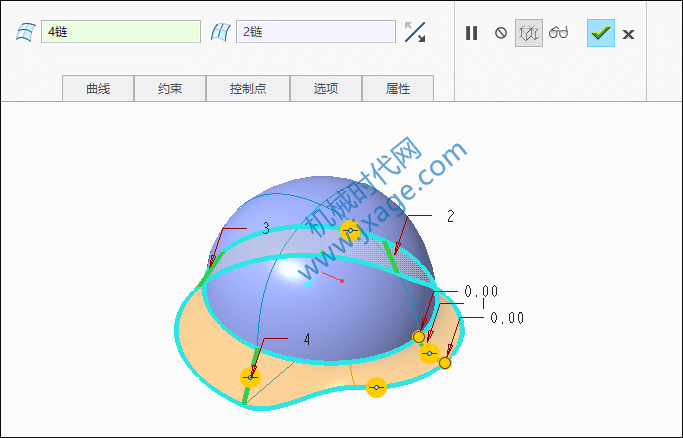

12.点击“边界混合”,依次选择下图4条绿色曲线作为第一方向的参考,选择下图的圆作为第二方向的参考,点击确定完成边界混合。

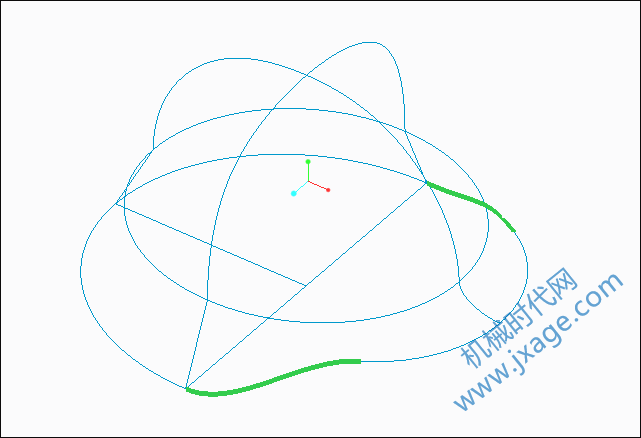

13.再次点击边界混合,依次选择下图4条绿色曲线作为第一方向的参考,选择下图的浅蓝色的曲线作为第二方向的参考,点击确定完成边界混合。

14.将两个曲面进行合并。

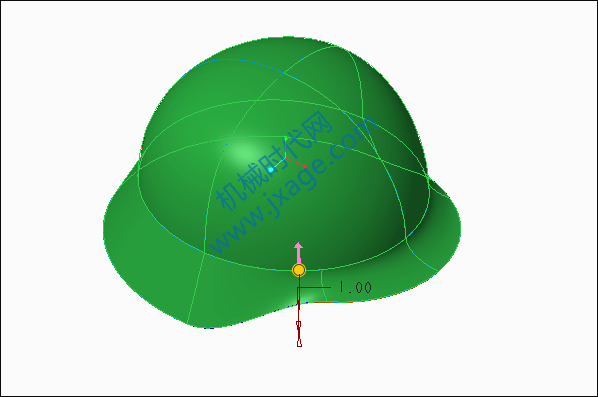

15.加厚。

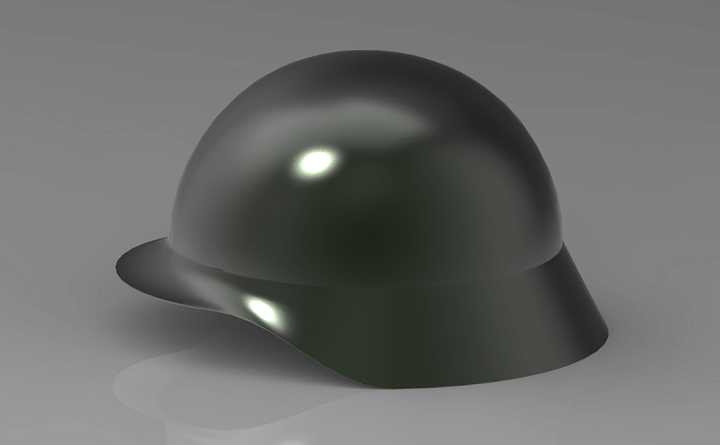

16.完成。

模型下载:
