Creo曲面建模（59）：纹路

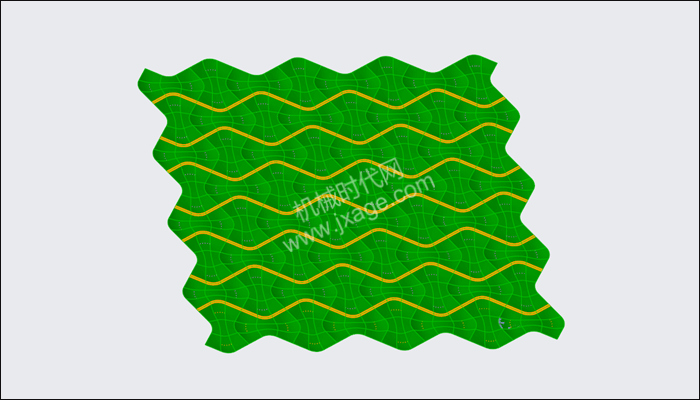

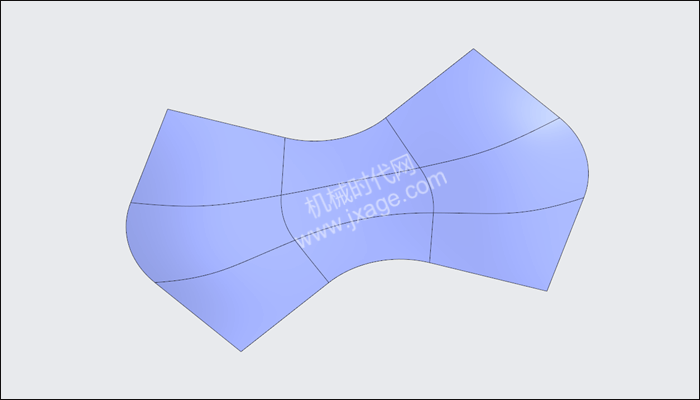

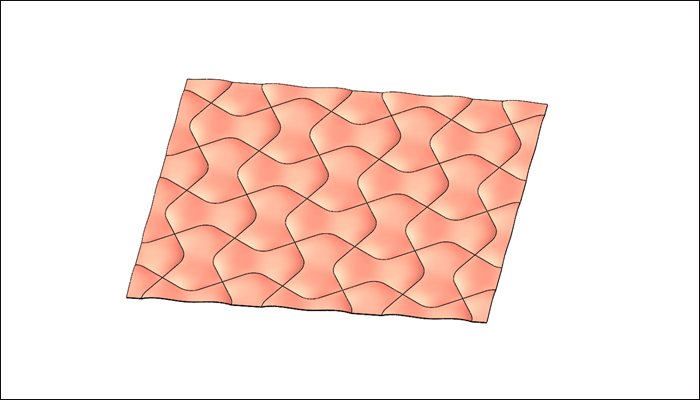

最终结果如下图所示：

文章末尾下载模型

方法：

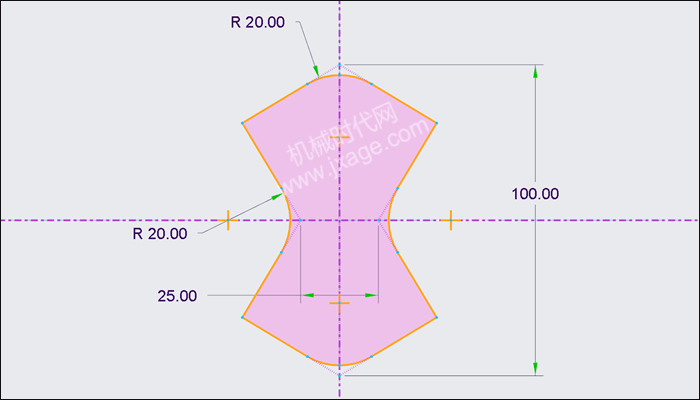

1.点击草绘，在TOP平面上绘制如下图所示的草图。

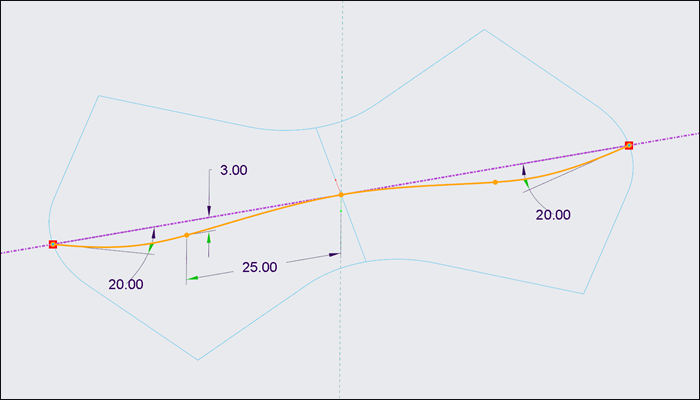

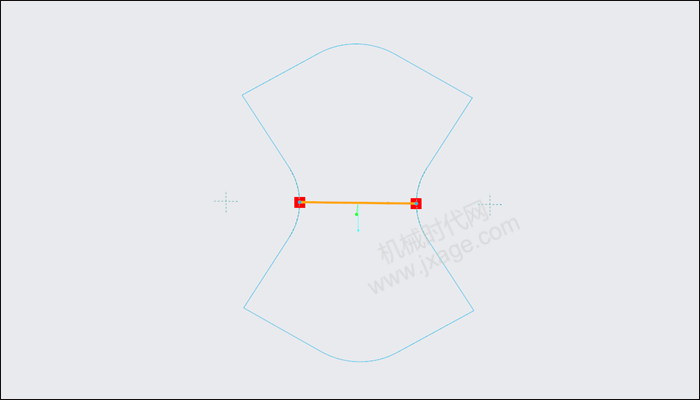

2.再次点击草绘，在TOP平面上绘制如下图所示的草图。

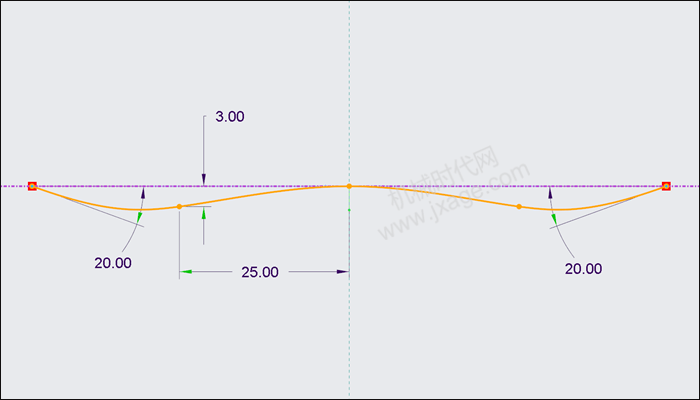

3.点击草绘，在RIGHT平面上绘制如下图所示的草图。

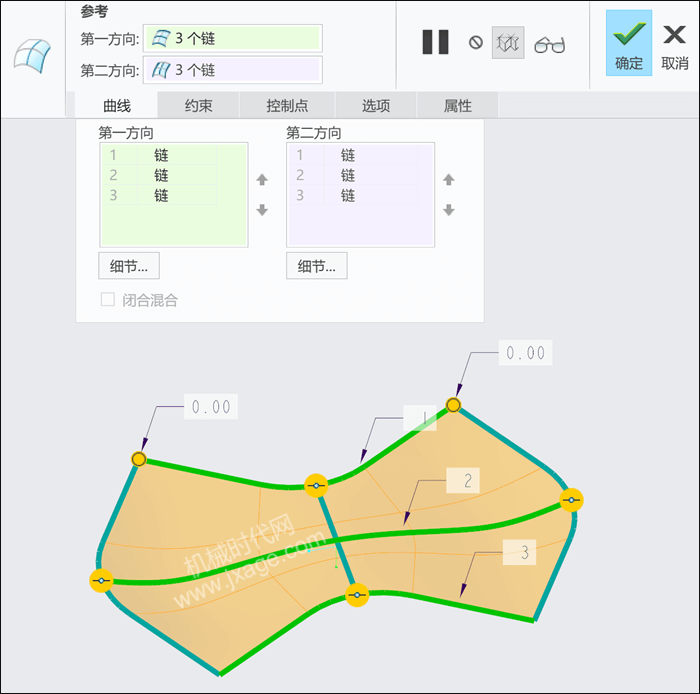

4.点击边界混合，按照下图所示链的颜色分别选择第一方向和第二方向的参考（各3条链）。

点击勾号完成。

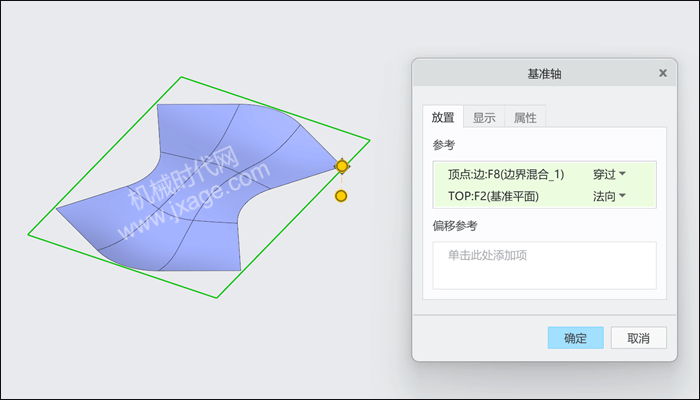

5.创建基准轴。

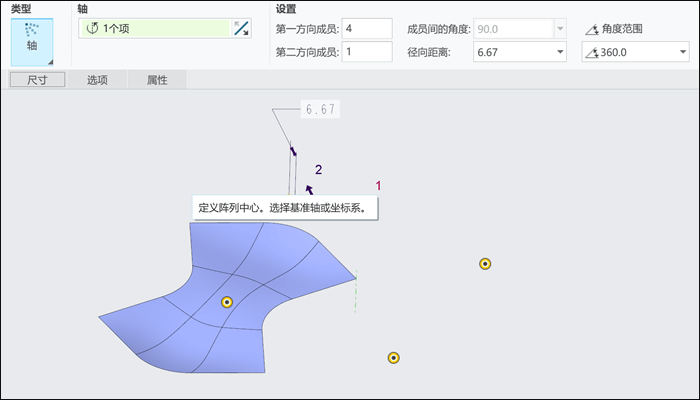

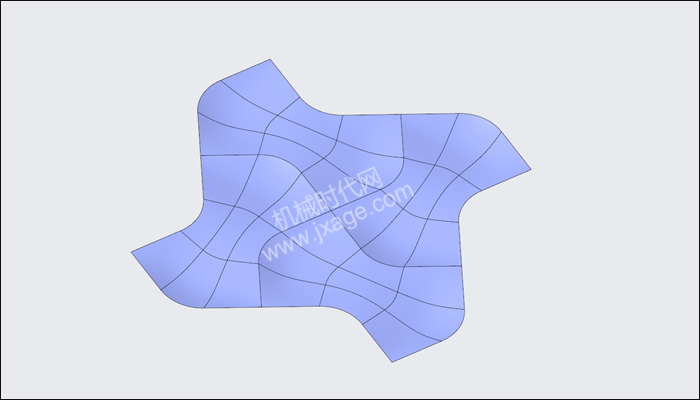

6.选择步骤4创建的边界混合曲面，点击“几何阵列”。阵列类型选择“轴”，轴参考选择上一步创建的基准轴，设置第一方向的成员数量为4，等间距分别。

点击勾号完成。

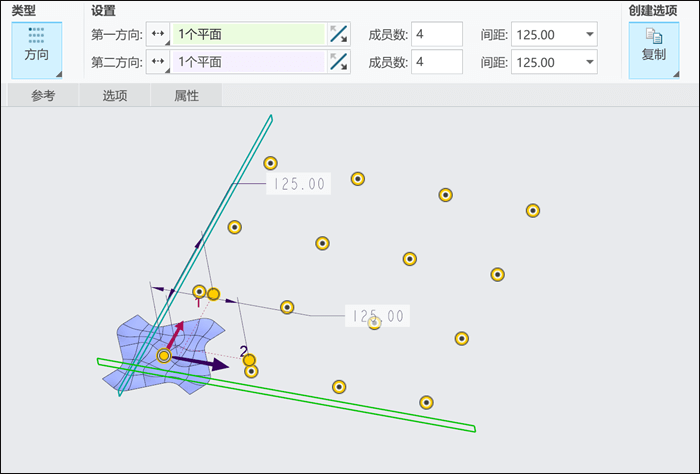

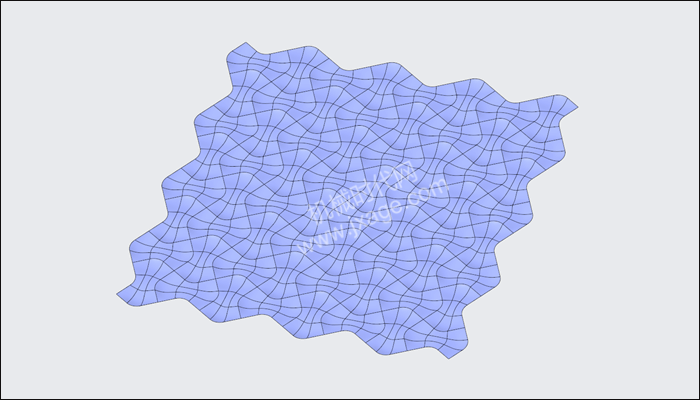

7.选择上一步创建的曲面，点击“几何阵列”，阵列类型选择“方向”，设置第一方向和第二方向的成员数量为4，间距为125mm。

点击勾号完成。

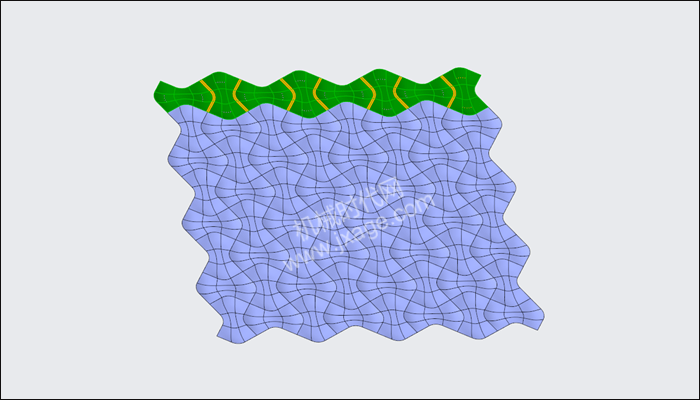

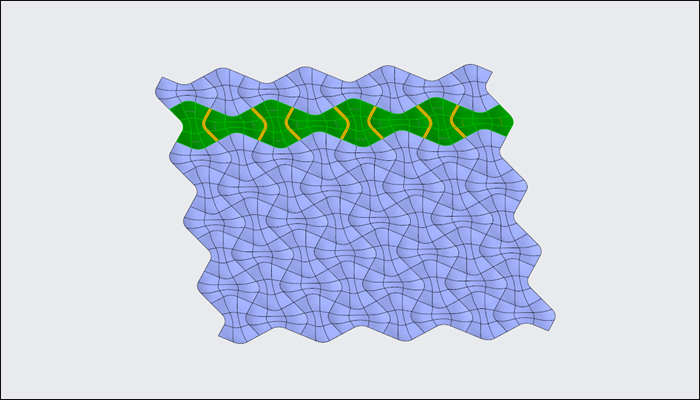

8.合并曲面。

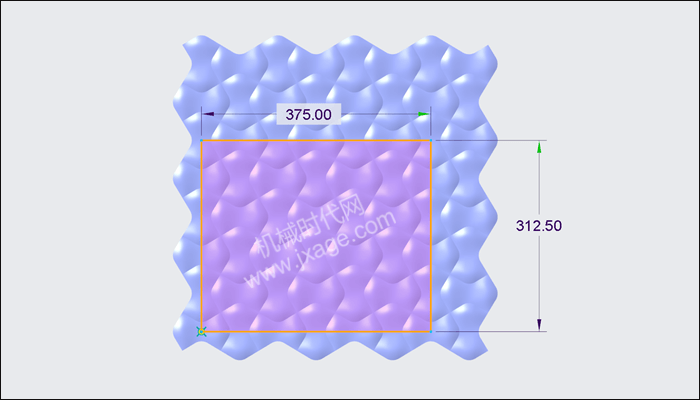

9.点击拉伸，在TOP平面上绘制如下图所示的草图。

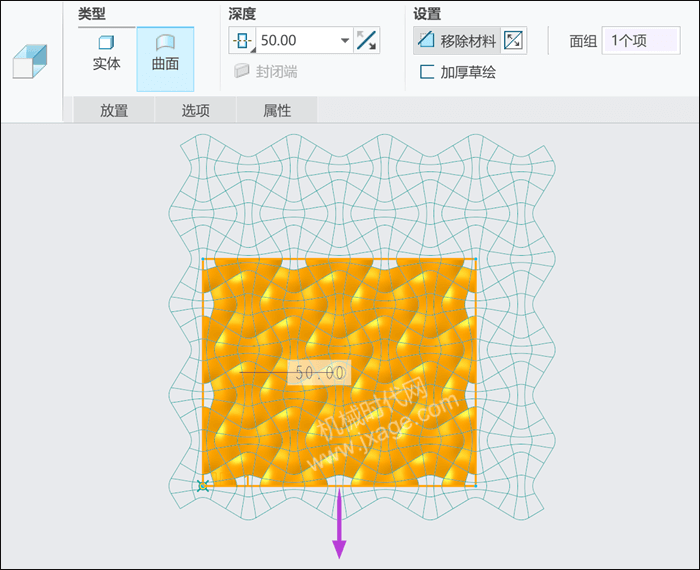

拉伸类型选择曲面，激活移除材料，调整箭头方向，点击勾号完成。

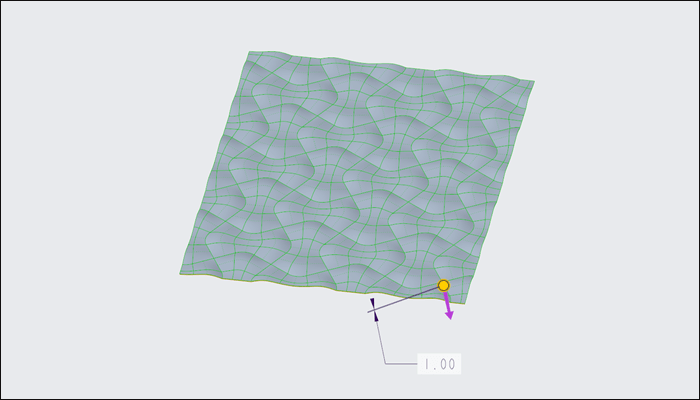

10.加厚曲面。

11.着色。
