Creo曲面建模(49):三通管

最终结果如下图所示:

文章末尾下载模型

方法:

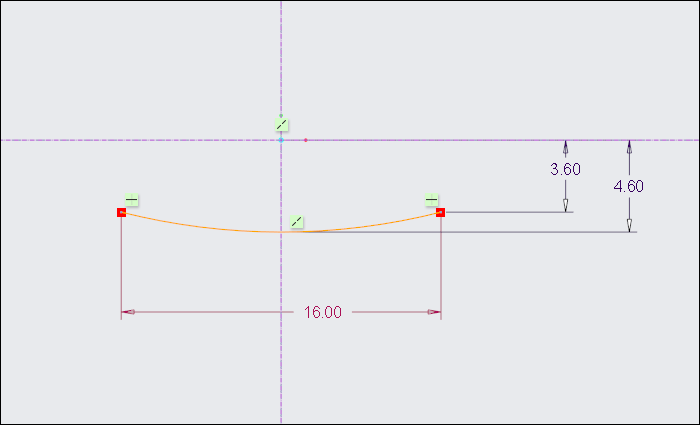

1.点击旋转,类型选择曲面,在FRONT基准平面绘制如下图所示的草图。

点击勾号完成。

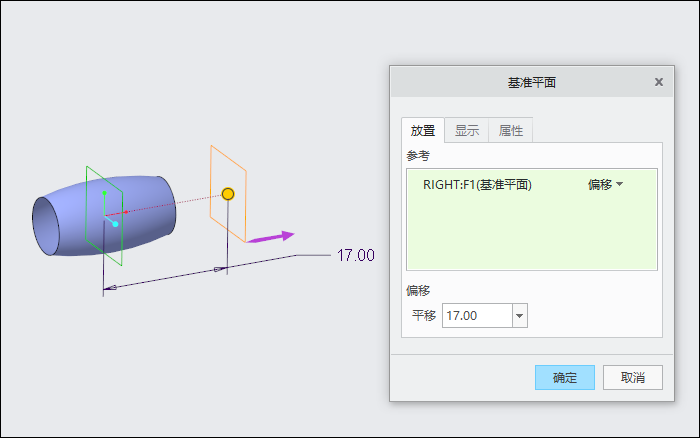

2.创建基准平面DTM1。

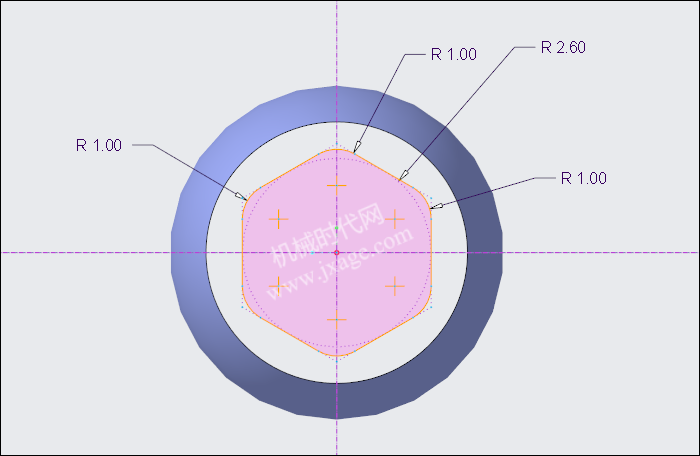

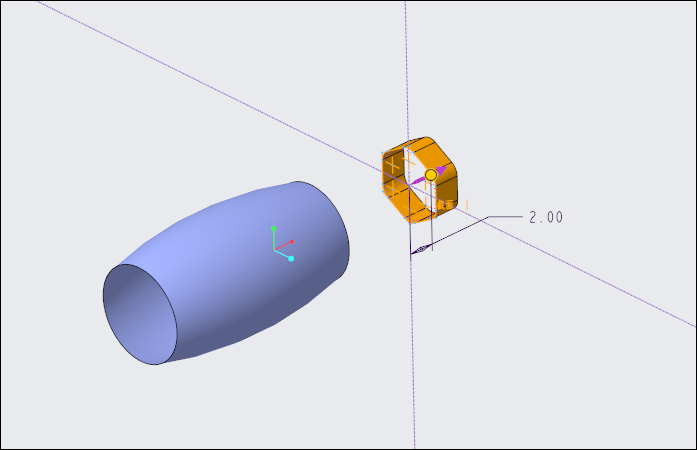

3.点击拉伸,类型选择曲面,在DTM1上绘制如下图所示的草图。

设置拉伸深度为2mm。

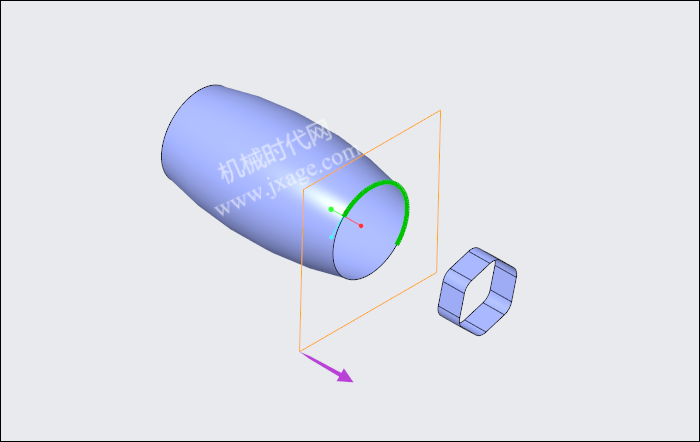

4.创建基准平面DTM2。

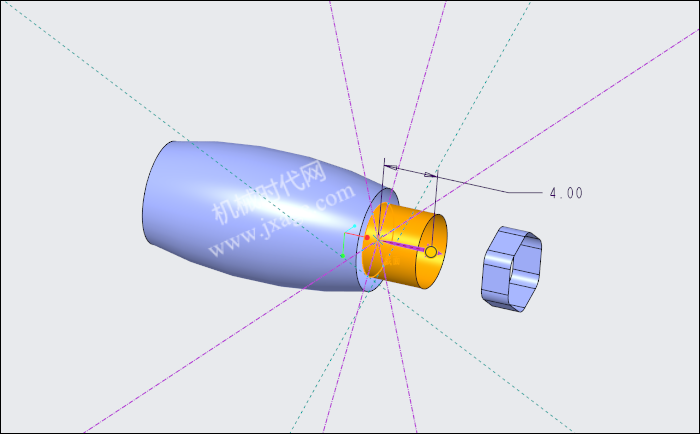

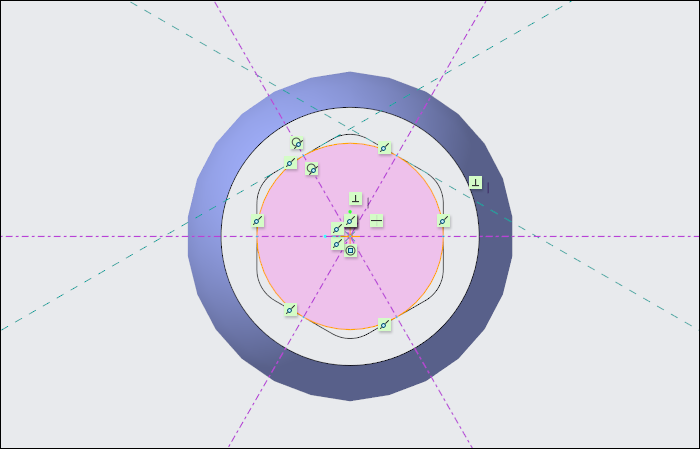

5.点击拉伸,在DTM2上绘制如下图所示的草图。

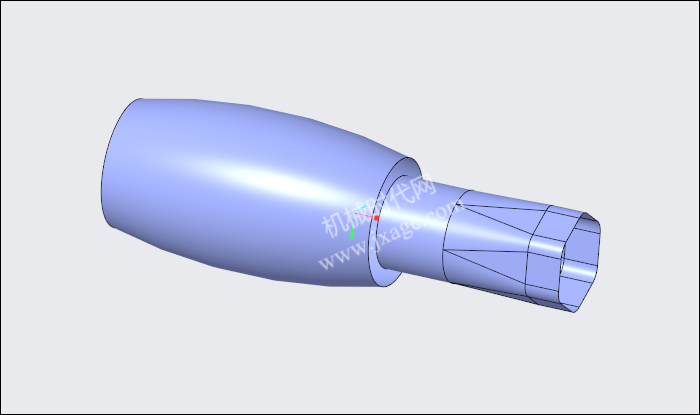

设置拉伸深度为4mm。

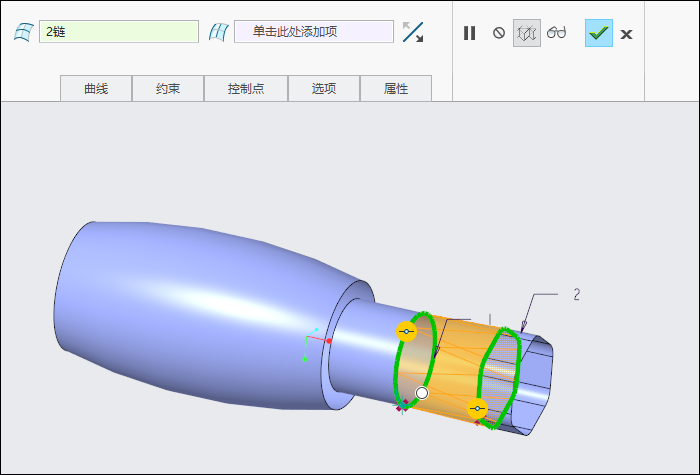

6.点击边界混合,选择下图所示的两条边线。

点击勾号完成。

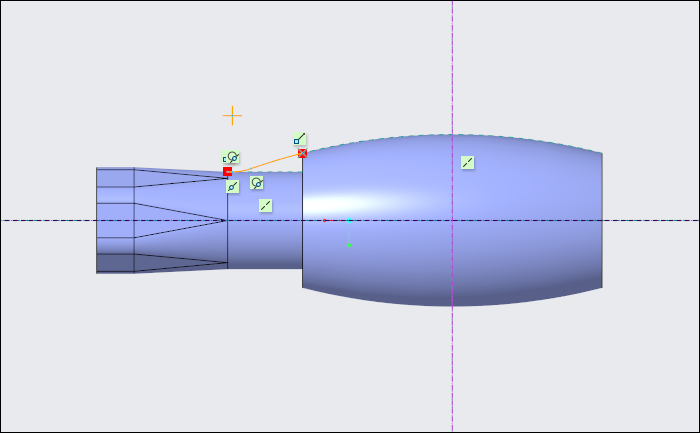

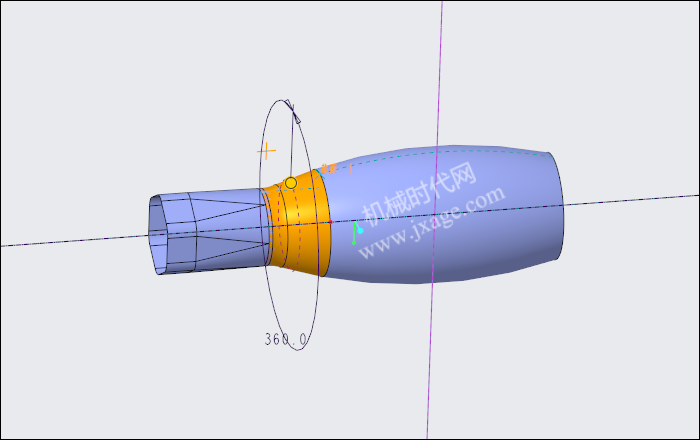

7.点击旋转,类型选择曲面,在FRONT平面绘制如下图所示的草图。

点击勾号完成。

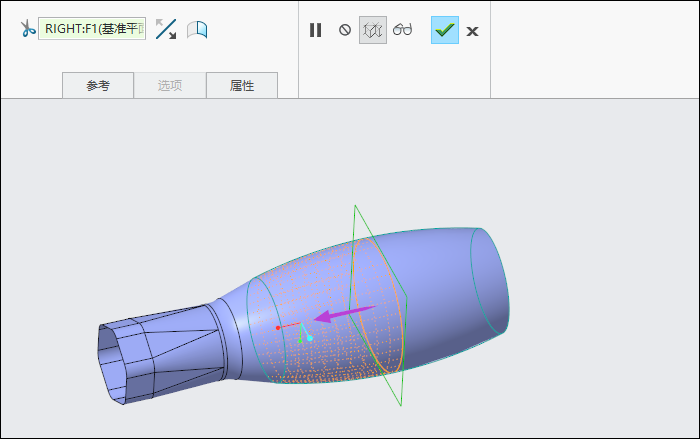

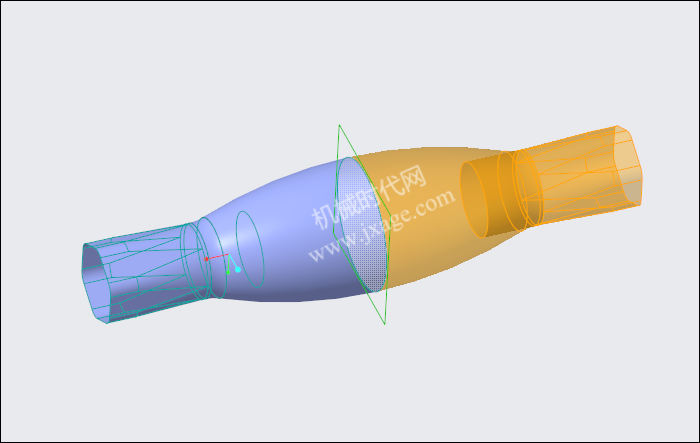

8.选择第一步创建的旋转曲面,点击“修剪”,以RIGHT平面作为修剪参考,如下图所示,保留带有网格部分的曲面。

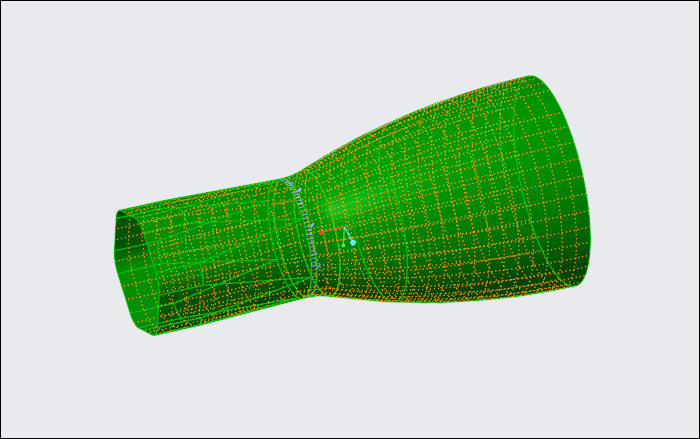

9.选择下图所示的两个曲面,点击“合并”。

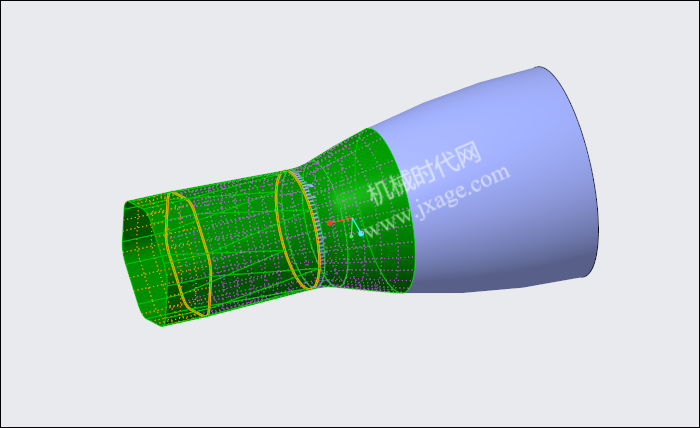

10.合并曲面。

11.镜向曲面。

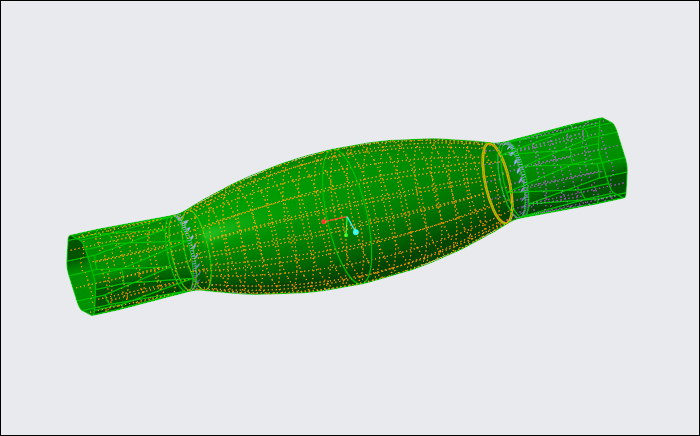

12.再次合并曲面。

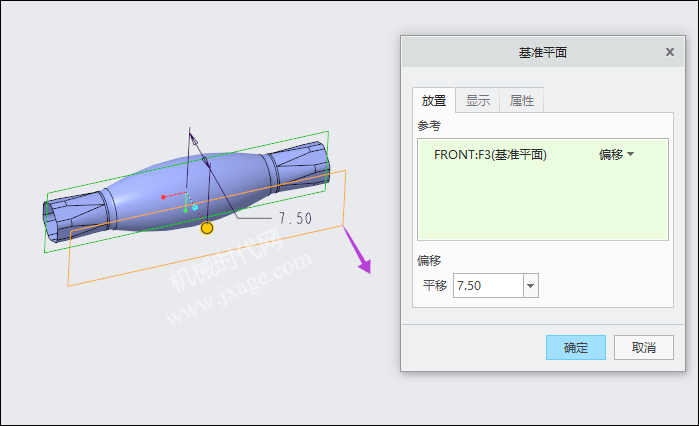

13.创建基准平面DTM3。

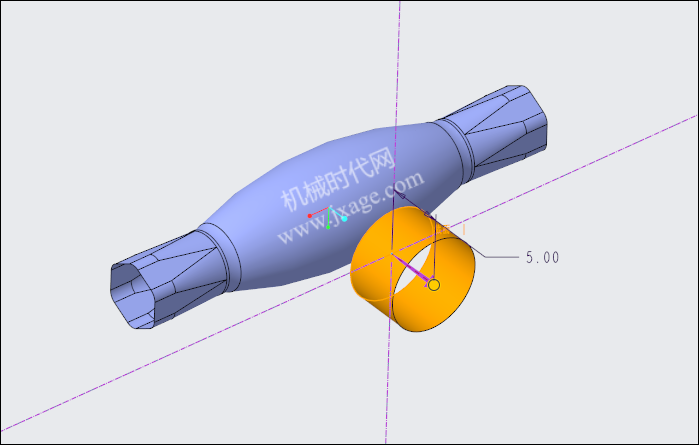

14.点击拉伸,类型选择曲面,在DTM3上绘制如下图所示的草图。

设置拉伸深度为5mm。

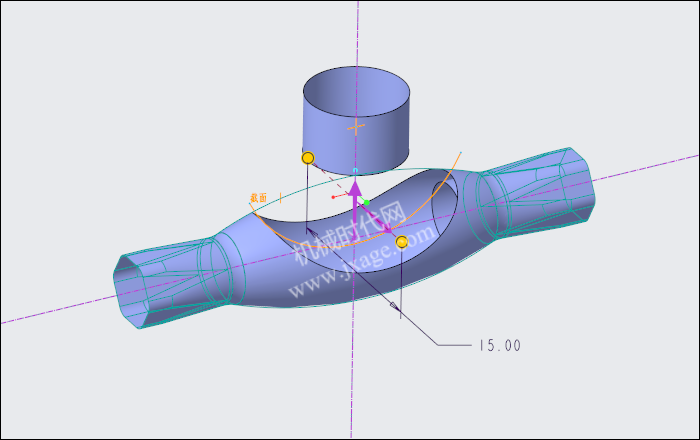

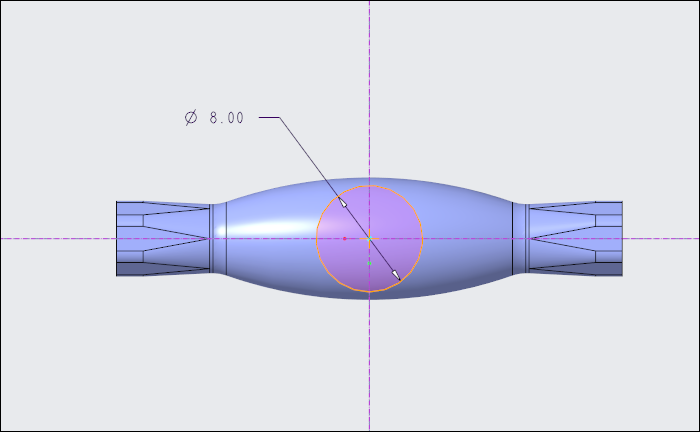

15.点击拉伸,类型选择曲面,在TOP平面绘制如下图所示的草图。

激活移除材料按钮,将第一步的旋转曲面进行切除。

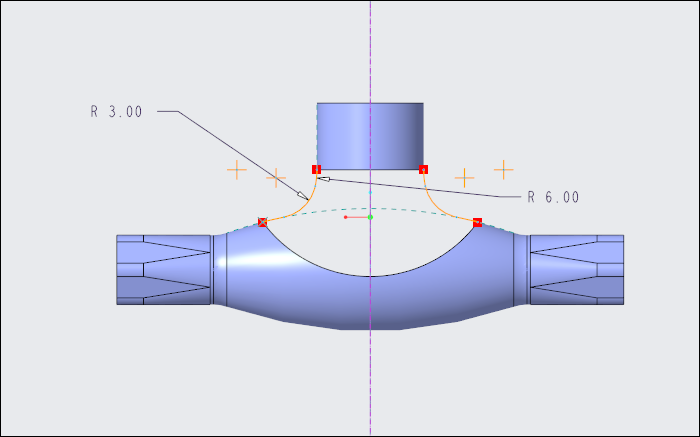

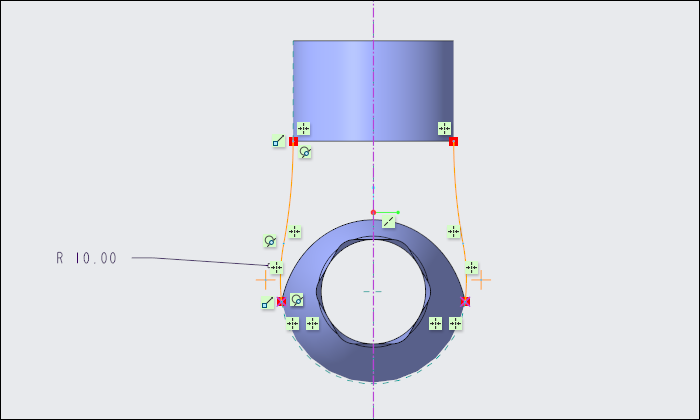

16.点击草绘,在RIGHT平面绘制如下图所示的草图。

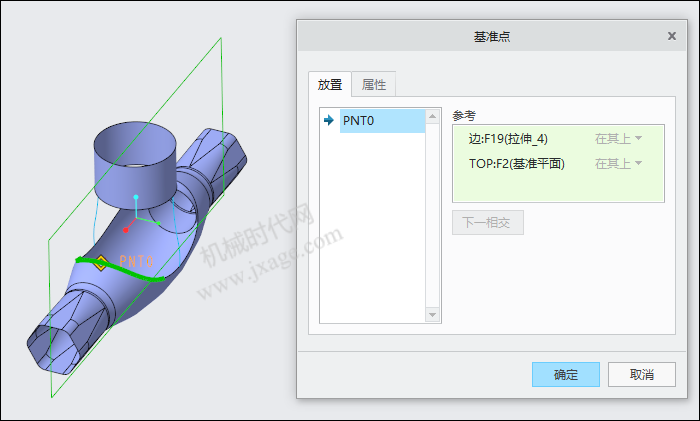

17.创建基准点(作为下一步草绘的参考)。

18.点击草绘,在TOP平面绘制如下图所示的草图。

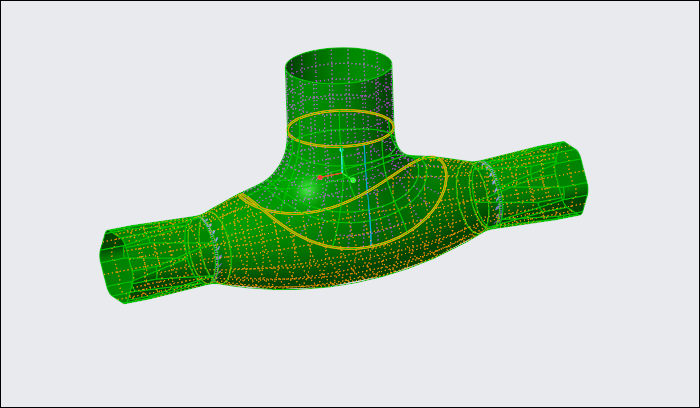

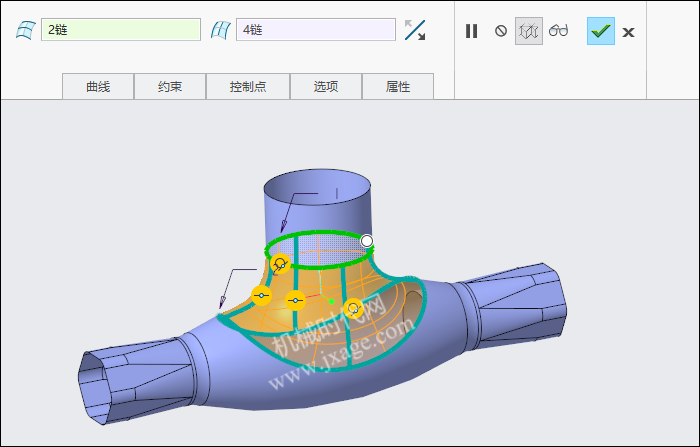

19.点击边界混合,选择上下两个封闭边线作为第一方向参考,选择四条草绘曲线作为第二方向的参考。

20.合并所有曲面。

21.加厚曲面。

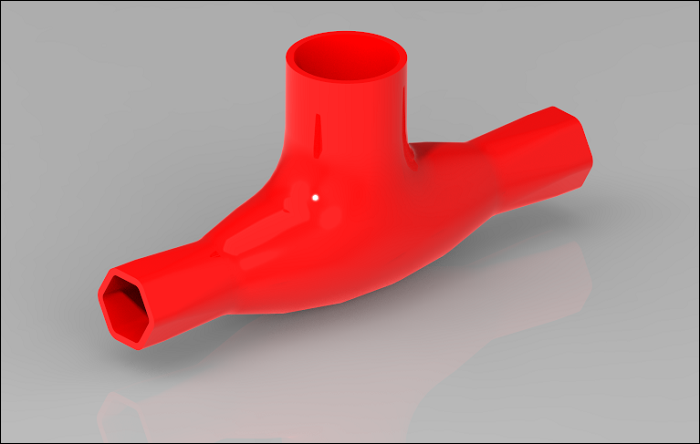

22.渲染完成。

模型下载:

此处为隐藏的内容!
登录后方可查看!
