很多人认为Creo旋转命令非常简单,毫无技巧可言,其实在Creo旋转中有一个技巧需要大家掌握,下面简单进行介绍。

1.首先我们点击旋转命令,绘制如下图所示的草绘。

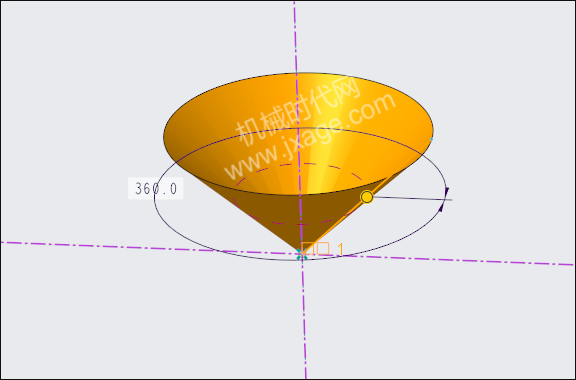

创建一个旋转曲面,如下图所示。

点击勾号完成旋转曲面的创建。

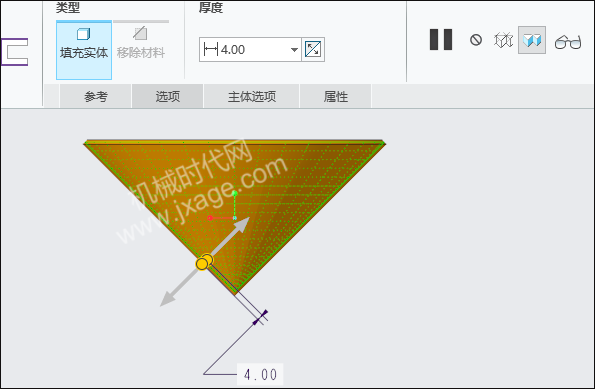

2.点击“加厚”命令,对上一步创建的曲面进行加厚,厚度为4mm,如下图所示。

我们可以看到模型的边缘是带有一个斜角的,如下图所示。

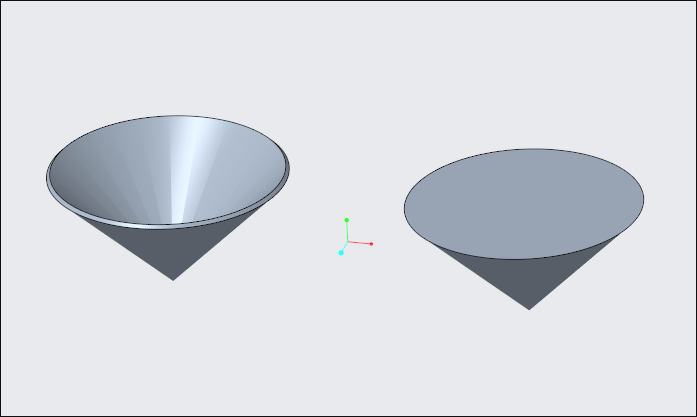

3.再次通过旋转命令创建一个旋转实体,如下图右侧所示。

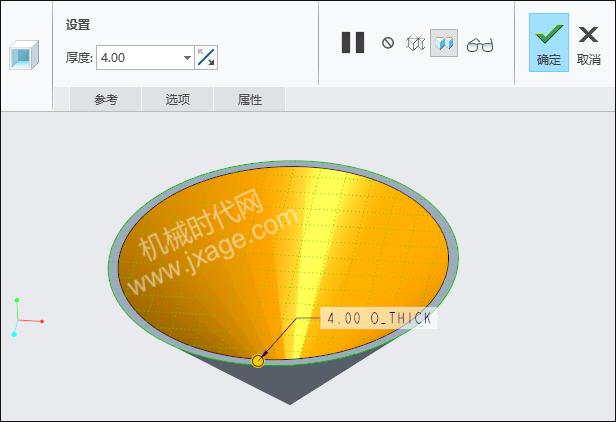

4.点击壳命令,厚度为4mm,移除下图模型的顶面。

我们可以看到模型的边缘是平整的,如下图所示。

以上两种差异基本上并不会太⼤的影响到造型,就看我们对所需造型的要求⽽定。但是因为有斜⻆的存在,等于⼀起做了⼀个不能控制尺⼨的小倒⻆。
