有时候我们需要在工程图中将直径尺寸转换为线性尺寸,那么如何操作呢?

方法如下:

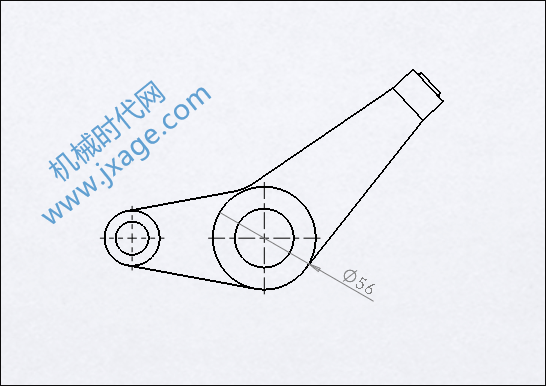

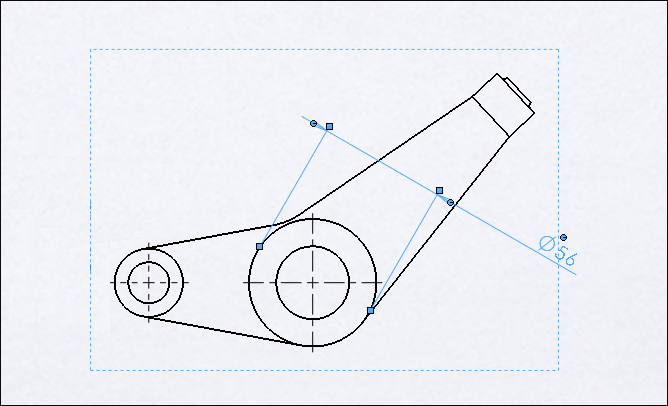

1.以如下图所示的直径尺寸为例。

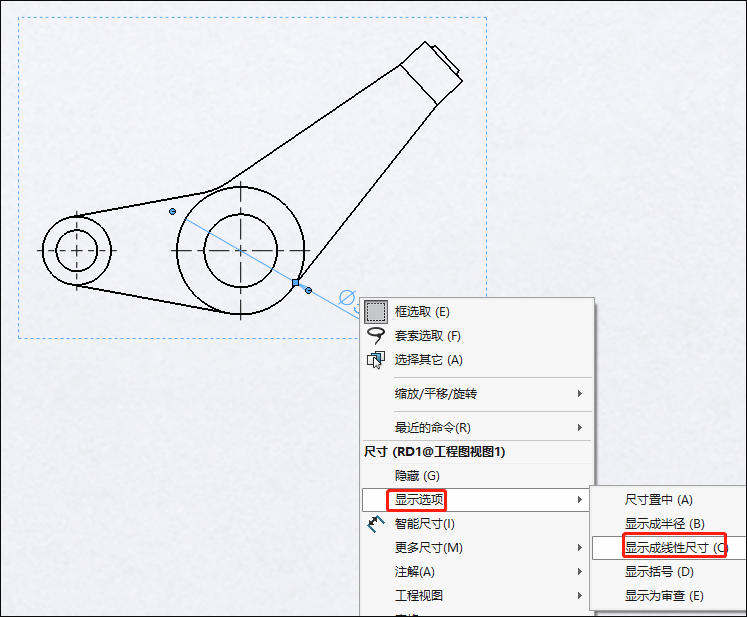

2.选择这个尺寸鼠标右键选择“显示选项”-“显示成线性尺寸”,如下图所示。

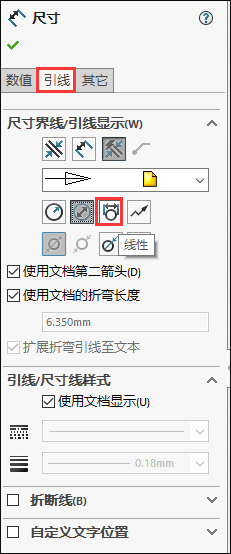

当然我们也可以选择尺寸之后,在左侧的属性管理器选择“引线”,最后点击线性尺寸图标来完成。

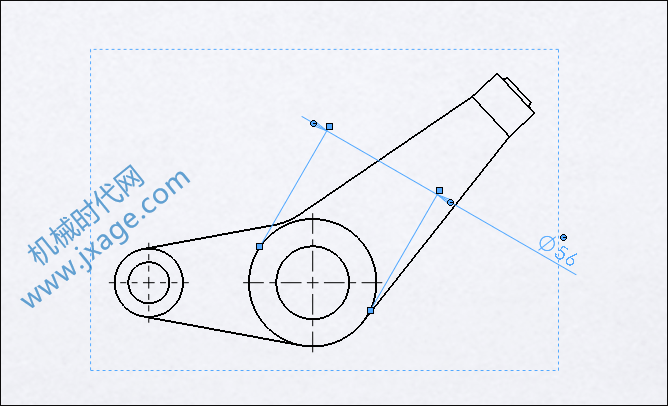

3.确定之后,结果如下图所示。

将尺寸的数值移动到尺寸线中间。

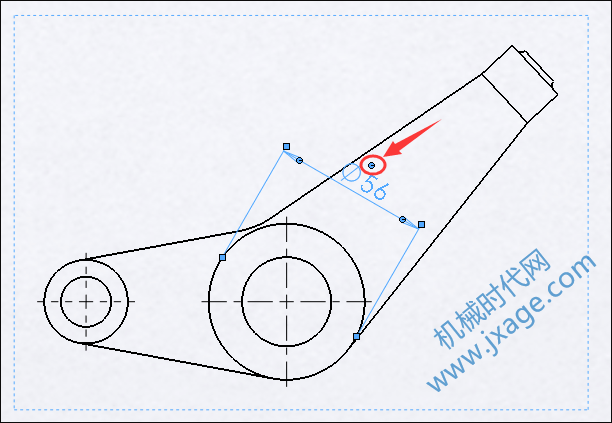

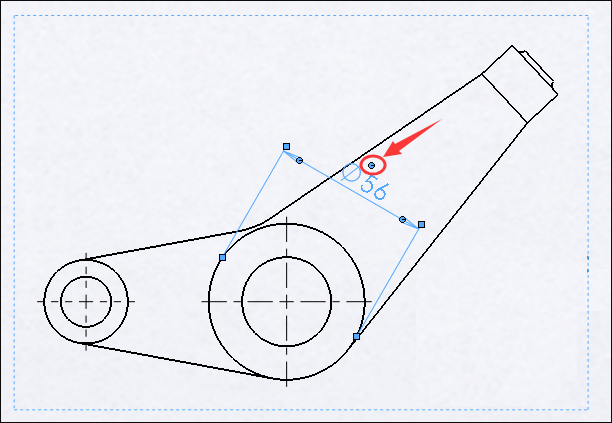

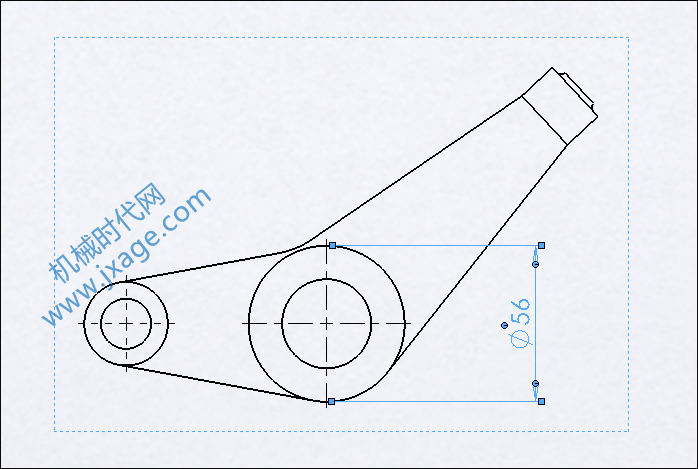

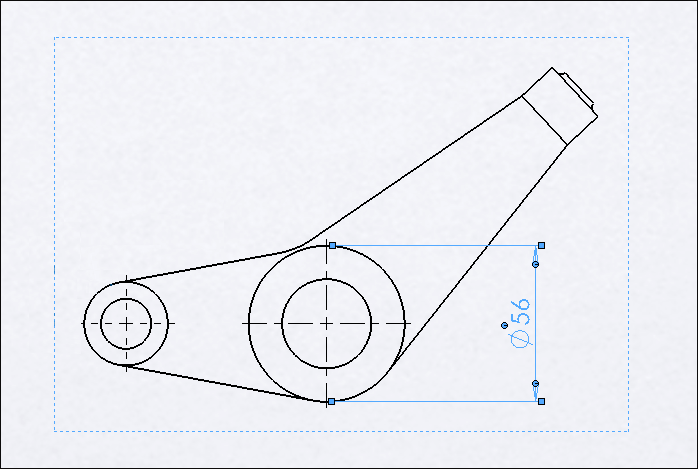

4.拖动下图红色箭头所指的点,将尺寸移动到合适的位置并释放鼠标。

完成。
