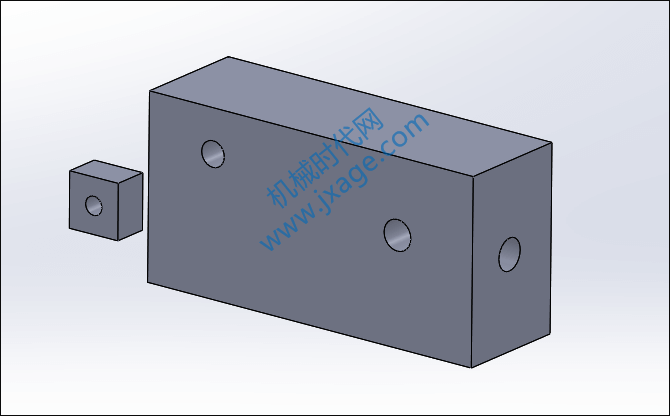

SolidWorks的随配合复制可以快速完成模型的装配,类似Proe装配模块中的重复命令。以下面的一个简单例子简单介绍随配合复制的使用方法。

SolidWorks随配合复制如何使用?-图片1

方法:

1.首先我们需要装配第一各零件,然后我们才能在第一个零件的基础上进行复制。

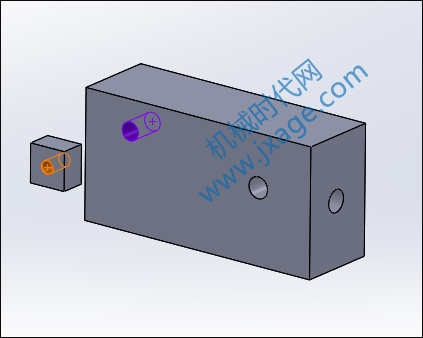

1)在两个零件之间添加一个同心配合,如下图所示。

SolidWorks随配合复制如何使用?-图片2

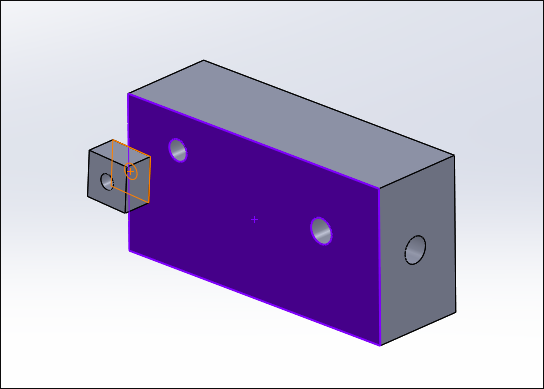

2)在下面零件的两个面上添加重合配合约束。

SolidWorks随配合复制如何使用?-图片3

3)在下面零件的两个面上添加重合平行约束。

SolidWorks随配合复制如何使用?-图片4

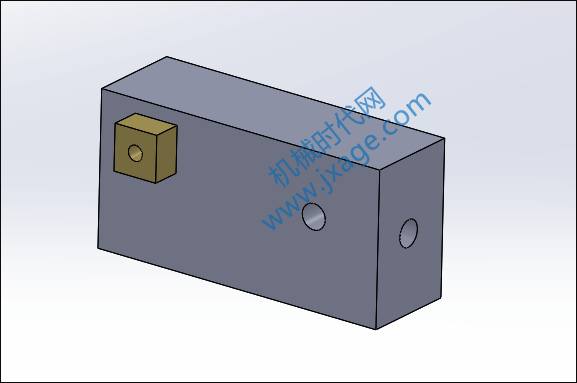

通过以上步骤就完成了第一个零件的装配。

SolidWorks随配合复制如何使用?-图片5

2.选择完成装配的第一个零件,鼠标右键选择“随配合复制”,如下图所示。

SolidWorks随配合复制如何使用?-图片6

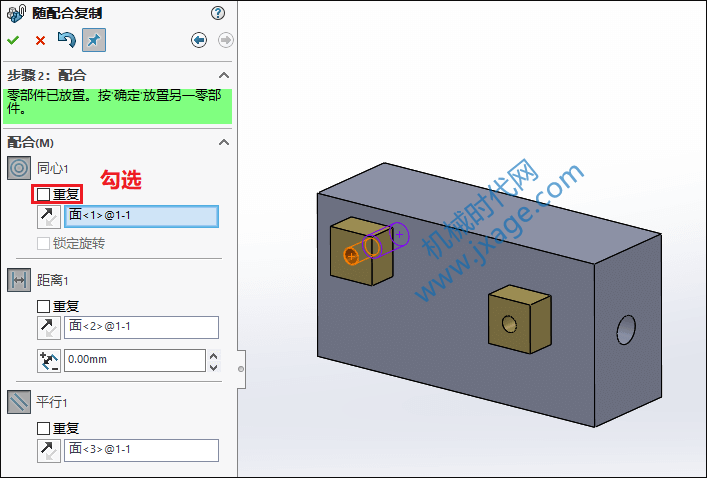

点击属性管理器窗口中的“下一步”。

SolidWorks随配合复制如何使用?-图片7

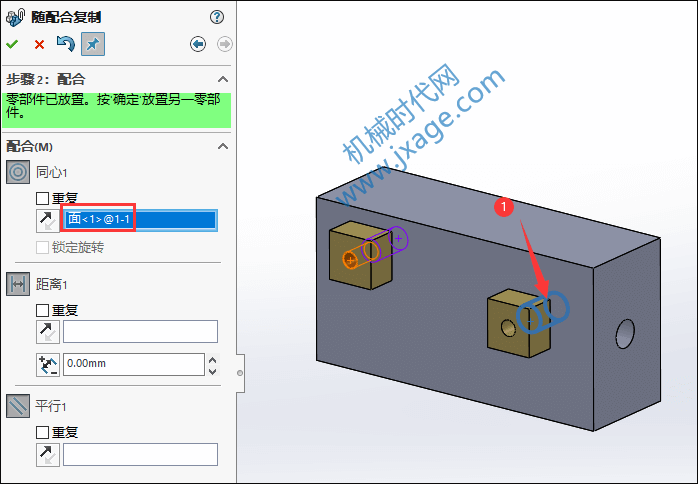

3.激活“同心”下的“要配合到的新实体”,紫色的曲面是第一个零件配合时选择的圆柱面,因此我们需要选择一个新的圆柱面,这里我们选择了下图蓝色的圆柱面。

SolidWorks随配合复制如何使用?-图片8

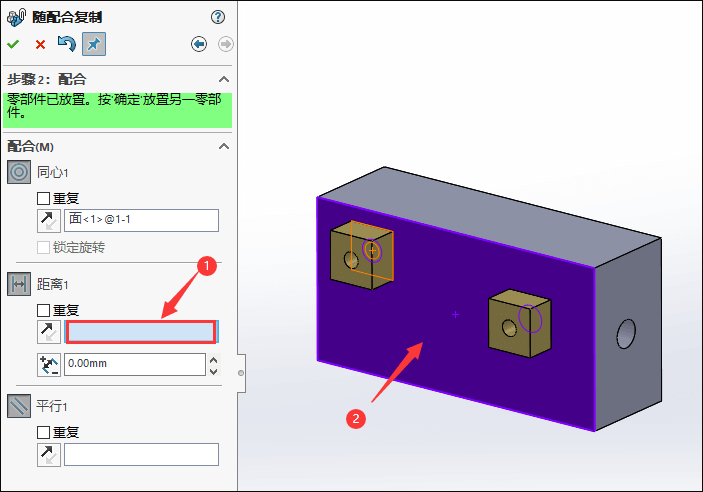

激活“距离”下的“要配合到的新实体”,选择下图紫色的面。

SolidWorks随配合复制如何使用?-图片9

激活“平行”下的“要配合到的新实体”,选择下图紫色的面。

SolidWorks随配合复制如何使用?-图片10

点击勾号即可完成装配。

SolidWorks随配合复制如何使用?-图片11

4.通过上面的方法再次配合一个零件。

SolidWorks随配合复制如何使用?-图片12
