几个可以提高工作效率的SOLIDWORKS 草图系统选项

1.自动旋转视图

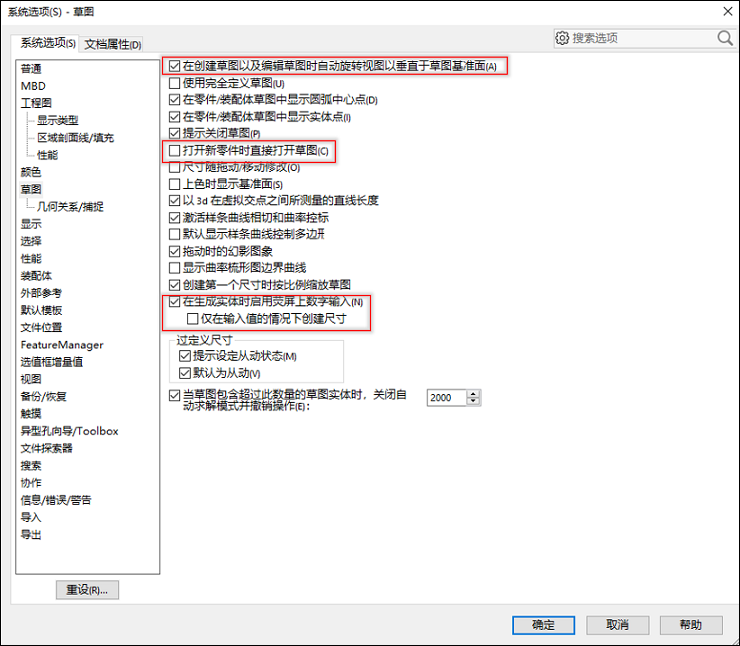

在草图选项下,我们会在草图创建和草图编辑中找到一个名为自动旋转视图垂直于草图平面的选项​​。每当我们创建新草图或编辑现有草图时,草图都会自动旋转视图以垂直于草图基准面,便于我们快速进行草图创建或修改。

2.在打开新零件时直接打开草图

激活此选项后,如果我们新建一个零件,那么将以前视基准面为草图平面自动进入草图模式。在我们新建零件时,如果我们经常需要在前视基准面上创建第一个草图,那么这是一种很好的方法,可以让我们一开始就省去几次鼠标操作。

3.在生成实体时启用屏幕上数字输入

如果我们不勾选这个选项,在完成几何的绘制后是不显示尺寸的。如果我们勾选这个选项,当我们在草图中创建几何图形时,就像Auto CAD一样可以动态输入一个尺寸值,这个选项对习惯使用Auto CAD的用户来说非常友好。

4.仅在输入值时创建尺寸

选中仅在输入值时创建尺寸。当我们绘制一条线并输入一个尺寸值时,草图线上才会自动标注尺寸,这样就省去了标注尺寸的鼠标操作。
